Подключение интернет розетки rj-45 и обжим коннектора

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Стандарт обжимки 4 проводов

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

Что понадобится для обжимки

1. Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:
2. Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

При выборе кримпера следует обращать внимание на следующие моменты:

• Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
• Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
• Эргономичность, инструмент должен быть удобен.

Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Распиновка RJ 45 по цветам

Цветовая палитра проводов нужна для того чтобы соблюдать правила подсоединения, причем каждый шнур предназначен для определенной деятельности. Стоит заметить, что если разводка одного цвета будет соединена на другой оттенок, в этом нет в целом ничего опасного, так как функционирование будет продолжаться точно в таком же режиме.

В данном случае может возникнуть вопрос, зачем соблюдать цвета при подключении и как от этого может пострадать шнур или принцип работы устройства? Все заключается в том, что если самостоятельно менять провода местами, это может привести к поиску неисправности при ее образовании, а также будет существенно мешать мастеру при ремонте. Что касаемо соединения компьютерного устройства и других сетевых изделий, в частности за счет порта MDI и концентратора (порта под названием MDI-X) нужно применять провода, обжатие которых осуществляется с использованием одного и того же стандарта на обоих кончиках.

То есть должен быть выбран один обжимник:

• 568A;
• 568B:
• Другой вариант.

Используя такие стандарты, не потребуется цветная обжимка. Если будет проводится подключение двух ПК за счет порта MDI, то требуется перекрашивать обжиматор на каждой паре, чтобы использовать два различных стандарта и не запутаться в них между собой.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

«Ленивая обжимка» 2 пар

Как ни странно, эта распиновка витой пары используется довольно часто, поскольку она довольно проста. Если вы уже пытались хотя бы один раз сжать все 8 жил, то, скорее всего, вы столкнулись с некоторыми проблемами, когда провода перегибаются, они не попадают в желаемый желоб и, как следствие, приходится начинать заново. Эта схема используется только при подключении сетевых устройств и оборудования, которым не нужно использовать скорость более 100 Мбит / с.

Напомню, что при обжатии 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит / с. Если использовать только 2 пары, скорость падает до 100. Конечно, в большинстве случаев этой скорости достаточно, но я настоятельно не рекомендую его использовать.

Стандарт 4-проводного обжима

Дело в том, что скорость, как и поток обмена информацией в организациях, начинает расти. Поэтому в прекрасный момент этой распиновки не хватит. Затем начальник попросит вас обжать все кабели до обычной стандартной схемы. В результате вы будете выполнять двойную или даже дополнительную работу. Поэтому, если у вас стандартный 8-жильный кабель, мы используем подключение по витой паре согласно схеме в предыдущей главе.

То же самое и с домом. Представьте, что вы сменили старый маршрутизатор со скоростью 100 Мбит / с на новый, поддерживающий 1 Гбит / с. Если у вас раньше была разная распиновка на 2 пары, вам нужно будет все обжать заново. В худшем случае вам потребуется заменить 4-жильный кабель на 8-жильный.

Обжим без кримпера и прочие альтернативы

Если на инструмент ради разового обжима вы тратиться не хотите, что вполне логично, вы можете использовать в своих целях небольшую плоскую отвертку.

Задача – вдавить клеммы внутрь

Действуем по описанной выше схеме, пока не доходим до момента обжатия кабеля. Уложите его на твердую ровную поверхность так, чтобы контакты смотрели вверх. Берем отвертку и по очереди нажимаем ей на контакты. На руку, которая держит кабель, обязательно наденьте перчатку, иначе соскочившим инструментом ее можно будет повредить. В процессе вы поймете, как ножевые выступы проникают под изоляцию и в скорости работа пойдет у вас быстрее. Давим сильно, иначе надежного контакта не получится. Смотрите, чтобы контакт был утоплен немного ниже краев корпуса коннектора. Под кабель подложите ветошь, чтобы нечаянно не повредить поверхность стола.

Фиксация коннектора на изоляции

После того, как обожмете все контакты, аккуратно воткните отвертку в фиксатор, чтобы надежно закрепить коннектор на кабеле. Со вторым концом кабеля поступаем точно также. После работы можно заметить, что контакты немного повреждены отверткой, кримпер такого эффекта не дает.

Теперь возьмите кабель, установите его в сеть и проверьте его работоспособность. Если результат отрицательный, то не спешите грешить на свою работу, возможно проблема в чем-то другом, проверьте все составные части сети:

1. Если у вас есть заведомо рабочий кабель, то замените им только что сделанный и проверьте, не появится ли сигнал. Если такого кабеля нет, то попробуйте подключить другое устройство – так вы сможете узнать, есть ли причина неисправности в компьютере.
2. Перепроверьте последовательность проводов в коннекторах, возможно что-то вы не заметили или просто перепутали.
3. Если таковая оплошность обнаружилась, исправить ситуацию можно только откусыванием конца провода и установкой нового коннектора.
4. Попробуйте дожать контакты – возможно, они плохо вошли в жилу.
5. Проверьте также настройки маршрутизатора и сети на компьютере – это тоже весьма распространенная проблема.

Такие коннекторы не нуждаются в отжиме

Сегодня в магазинах можно найти безобжимные коннекторы – стоят они дороже обычных, но зато берут своим удобством. Пример такой детали показан на фото выше. Он имеет открывающийся кожух, под которым будут видны прорези под провода. С торца вы увидите подсказку, как нужно разместить проводники, чтобы получить косое или прямое соединение. Затем кожух плотно закрывается

Обратите внимание, что на его внутренней стороне имеются жесткие ребра. Они вдавят жилы вглубь прорезей, где располагаются острые контакты

В общем, принцип точно такой же, но только вдавливаются не ножевые контакты, а провода. В результате получается качественное соединение без повреждений, и никакой инструмент, кроме ножа и кусачек, для этого вам не потребуется.

На этом закончим обзор темы. Думаем, если вы проследуете точно инструкции, проблем с соединением возникнуть не должно.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Порядок действий при обжиме клещами

Обжимной инструмент (обжимной инструмент)

Для сжатия витых пар понадобится следующий инструмент:

• стриппер (резак для снятия изоляции);
• канцелярский нож.
• обжимной инструмент (клещи для опрессовки концов проводов rj 45);

Если в домашних условиях такого средства нет, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Для начала нужно выбрать кабель исходя из необходимого количества жил и вырезать из него кусок необходимой длины. Для домашней сети нужно взять четырехжильный кабель с медными жилами. Неиспользуемые проводники просто не используются. Для высокоскоростной передачи данных необходимо подключить восьмижильный кабель.

Удаление изоляции

Необходимо снять изоляционный слой с концов отрезка кабеля. Достаточно отойти от края на 3–3,5 см и с помощью средства для удаления краски легкими круговыми движениями сделать надрез на утеплителе. Разрез нужно делать аккуратно, не сильно нажимая, иначе будет повреждена оболочка жил. Это приведет к падению скорости передачи данных. Тесьма разрезается не на всю глубину, а пополам. Затем он складывается и лопается по линии среза.

Подготовка жил для загрузки в коннектов

Подготовьте кабель к загрузке в разъем

Попарно скрученные проводники, разомкнувшиеся после снятия изоляции, необходимо распутать и выпрямить

Медные жилы довольно мягкие, поэтому делать это нужно осторожно, чтобы не повредить их оболочку

Далее все жилы выравниваются относительно друг друга, после чего обрезаются ровно перпендикулярно, отступив от края на 3-4 мм. Лучше всего это делать ножницами. В результате у вас должен получиться прямой ряд из 4/8 переплетенных жил.

Дополнительно будет использован пластиковый разъем формата 8Р (8 контактов), с помощью которого будет производиться опрессовка – контактные крепления медных жил.

Обжим контактной площадки

Установка и крепление разъема

Задняя часть разъема 8P представляет собой входной шлюз для медных проводников. Этот шлюз имеет 8 прямоугольных ячеек, в которые загружаются ядра правильного цвета.

Медные жилы сетевого кабеля загружаются в шлюз разъема без снятия изоляционного слоя. Проводники нужно только вставить в каналы до упора.

Далее проводники нужно обжать клещами для разъемов 8P8C. Замок зажима следует поместить на пластмассовый соединитель, затем надавить на ручки инструмента до щелчка.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

Наружная изоляция осторожно снимается ножом.
Провода раскладываются последовательно, в соответствии с выбранной схемой.
Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
Коннектор разворачивается отверстием к себе, защелкой вниз.
Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
По окончании нужно испытать работоспособность подключения.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В»

Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В»

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

• После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
• На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.
• На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
• После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
• И в заключение одевается крышка

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Интернет розетка схема подключения на канале inrouter

Watch this video on YouTube

Несмотря на отличающееся количество проводов технология подключения одна и та же.

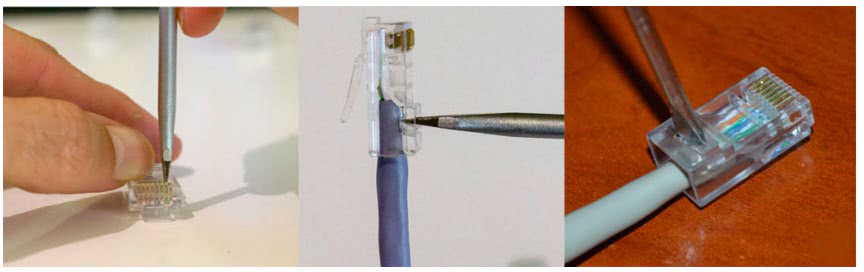

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.

2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.

3. Заведите пары в коннектор.

4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.

5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.

6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.

7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.

8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.

9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
10. По аналогии обожмите другую часть кабеля.

Мнение эксперта
Егор Разумный
Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Ошибки при подключении

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

• При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
• Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
• Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
• При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.

Источник

Обжим витой пары интернет-кабеля

Чтобы выполнить обжим интернет-шнура понадобится:

• кабель нужной длины;
• коннектор RJ 45 в количестве 2 шт., желательно иметь и запасной;
• обжимные клещи.

Кабель

На смену четырёхжильному пришел восьми жильный кабель, способный передавать информацию до 1 Гбит/с.

Витая пара – это восьми жильный кабель, медные, похожие по цвету, провода которого попарно свиты между собой, что ощутимо снижает разные помехи. При таком строении он надёжно передаёт информацию через интернет или ЛВС (лояльную сеть), которая является коммуникационной системой, позволяющей одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Мастерам на все руки будет интересна статья о том, как подключать телефонную розетку по схеме.

Коннектор

Коннектор RJ 45 предназначен для обжима витой пары 8 жил, поэтому он имеет и 8 контактов. Соответственно и все современные компьютеры оборудованы разъёмами такого же типа RJ 45. Эти устройства бывают:

• экранированные;
• неэкранированные.

Первые применяются для такого же кабеля FTP или STP , которым заземляют сетевое оборудование, с целью защити его от повреждения статическим электричеством, например, при грозе. Коннекторы неэкранированные применяют для шнура UTP, они используются намного чаще.

Обжимные клещи

Обжимные клещи (кримпер) – это инструмент, которым снимают изоляцию, подрезают и делают обжим жил кабеля. Мастера всегда пользуются ими. Желательно такой кримпер приобрести. Если его нет, применяют ножницы, но обеспечит ли это эффективность работы изготовленного шнура.

Обжим витой пары

Обжим витой пары – это закрепление жил шнура в желобках коннектора, которые бывают со вставкой и без неё. В устройстве со вставкой, будет очень тяжело обжимать твердые медные жилы потому, что он предназначен только для многожильных мягких проводов.

Конструкция коннектора очень простая, в нём есть 8 каналов для обжатия и закрепления каждой медной жилы, сверху над ними располагаются металлические контакты, имеющие специальные бугорки для поддержания более надежного соприкосновения.

Для правильного определения нумерации, необходимо разместить коннектор защелкой к себе так, чтобы контакты располагались сверху. Значит, контакт №1 будет справа, а № 8 будет слева. Эту нумерацию надо помнить при выполнении работ по обжиму жил.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от применения, два способа обжима проводов, а именно:

• прямой – когда жилы с двух концов кабеля собраны в одинаковой последовательности, так и делается их обжимка;
• кроссовый (перекрестный), при котором провода в коннекторах располагаются не симметрично так, как часть их перекрещивается.

Технология обжима и разводки кабеля

Распиновка витой пары с разъёмом RJ-45 требует от исполнителя специальной подготовки.

Главная его задача — запомнить, что технология обжима всегда остаётся неизменной. Поменяться может только цветовая последовательность укладки жил кабеля.

А сама технология обжима включает в себя следующую последовательность действий:

Изначально аккуратно срезается самый верхний слой обмотки. Специалисты утверждают, что нужно удалить максимум 6 см для более комфортной разводки.
Поочерёдно раскручиваются и выравниваются все проводки кабеля

Очень важно, чтобы от самого верха и до кончиков жил они не пересекались между собой.
Необходимо выстроить проводки в определённую цветовую последовательность, после чего их края срезаются ножницами так, чтобы длина была в пределах 3 см.
На этом этапе мастер должен постараться удержать специальную вилку из прочного пластика зажимной клипсой вниз. Каждая жила аккуратно помещается в небольшой отсек. Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы

Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения

Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы. Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения.

Когда все вышеперечисленные действия выполнены, нужно приложить незначительное усилие, чтобы достоверно убедиться, что каждый кончик жилы касается медных вставок на краю мощного обжимного коннектора.
Во время закладки каждого проводка необходимо следить за тем, чтобы кабель не выскользнул из разъёма. Для этой процедуры можно использовать специальный инструмент или же отвёртку, которой аккуратно надавливают на медную вставку. Усилить нажим можно при помощи легко удара молоточком.

После этих манипуляций все цветные проводки должны быть надёжно закреплены в пластиковом корпусе вилки РЖ-45.

Отдельного внимания заслуживает распиновка кабеля, для которой вовсе не нужно приобретать дополнительное оборудование. За счёт этого разводка по объекту выполняется крайне быстро. Для работы нужно подготовить только один инструмент — это может быть маленький нож с тонким лезвием или же маникюрные ножницы. Все дальнейшие действия должны соответствовать следующей схеме:

• Верхний слой обмотки необходимо срезать на 10—15 см для комфортной разводки.
• Скрутки должны быть размотаны таким образом, чтобы от самого основания и до верхнего кончика они не пересекались между собой.
• Все виды современных розеток имеют две цветовые маркировки: А — подключение кросс, В — подключение стандарт. Именно по последнему варианту и осуществляется распиновка RJ-45.
• Когда основание оплётки приложено к плате, необходимо вставить жилы в дальние разъёмы. Мастер должен проконтролировать натяжение кабеля, расстояние от жима до оплётки не должно превышать 3 см.
• Обжим RJ45 проводится только после того, как все жилы были надёжно закреплены в коннекторах. Маникюрные ножницы необходимо удерживать в таком положении, чтобы угол среза составлял 45°. Нажим должен быть произведён исключительно сверху до тех пор, пока не произойдёт характерный металлический щелчок.

Варианты применения интернет-розеток RJ-45

По количеству проводных сетей лидируют частные домовладения. Однако розетки для интернет-кабелей находят свое применение и в иных сферах.

Требования, предъявляемые к техническим характеристикам этих устройств, варьируются в зависимости от типа помещения, в котором они будут установлены. Условно разделить их можно следующим образом:

• офисные помещения;
• интернет-клубы;
• серверные комнаты;
• места торговли;
• здания и помещения с повышенной защитой от взлома.

Ни одно современное офисное здание не обходится без доступа к интернету или локальной сети. А значит, интернет-розетка является неотъемлемым атрибутом таких помещений. В этом случае она может не только монтироваться в стену, но и крепиться к рабочему месту. Второй способ предпочтительнее, так как открыто проложенные провода гораздо быстрее выходят из строя и нарушают эстетический вид помещения.

Существование современных образовательных учреждений немыслимо без наличия компьютерных классов, интернет-библиотек и различных мультимедиа-устройств. По этой причине розетка RJ45 в таких местах встречается не реже электрической.

Что касается банковских хранилищ, зданий служб государственной и корпоративной безопасности, то в таких местах необходимо создание проводных сетей, т. к. беспроводные не могут обеспечить должной безопасности.

Watch this video on YouTube

Похожие записи:

Моргает свет в квартире: что делать и куда обращаться Соединительная шина для автоматов (подключение и выбор) Беспроводной видеодомофон: критерии выбора и актуальные модели Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Рольворота для гаража: характеристики, преимущества и рекомендации по монтажу
