Для кондиционера нужна розетка или вывод

Оглавление

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

особенностей дизайна комнаты;
где располагаются мебель и бытовая техника;
толщины сечения электрической проводки;
мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см; расстояние от потолка до точки подключения составляет 30 см; при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см; при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его; точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника; если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

от потолочного перекрытия – от 15 см;
от поверхности пола – от 90 см;
расстояние от откоса окна – 10 см;
удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

идеальное расстояние от потолка — 15–30 см;
при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Что делать, если розетка для кондиционера перегревается

Основная причина нагрева (перегрева) розетки для кондиционера – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

Какие неисправности могут возникнуть при эксплуатации кондиционера и как их устранять — подробнее об этом тут.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга

В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

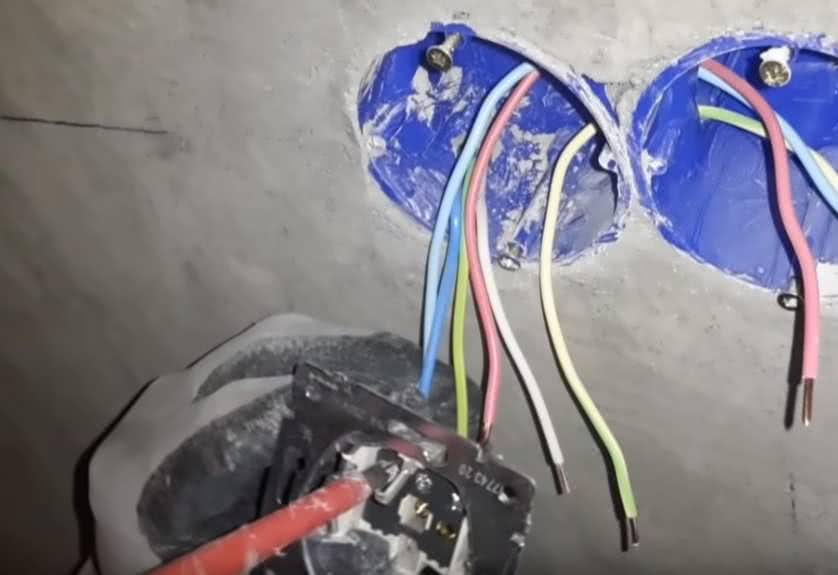

Порядок установки

Сделайте штробы и отверстие.
Установите проводку.
Зачистите концы проводов на 0,5-1 см.
Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
Проверьте надежность соединения.
Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

обязательно подключение к заземлению;
класс защиты – IP54;
тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:

внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
прокладка провода идет только по горизонтали и по вертикали;
при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Это интересно: Вводной автомат для частного дома 380В 15 кВт — разбираем в общих чертах

Прихожая

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

место под электрощиток

место под серверную

кабель питание 220В и витая пара под домофон

2 проходных выключателя

1 простой выключатель

5 розеток

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.

Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.

Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

Сделайте штробы и отверстие.
Установите проводку.
Зачистите концы проводов на 0,5-1 см.
Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
Проверьте надежность соединения.
Установите корпус в стену, закрепить.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

Снять наружную панель.
Демонтировать кабельный фиксатор.
В отверстие, расположенное на задней поверхности охладителя, установить кабель.
Зачистить и затянуть в клеммах концы кабельного провода.
С помощью фиксатора прикрепить провод.
Установить декоративную крышку.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

между соседними проводами расстояние не менее 3 мм;
укладывать провод можно в вертикальной или горизонтальной плоскости;
соединения проводятся с помощью болтов или клемм.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

сплит-систем небольшой мощности (до 4 кВт);
кондиционеров, встроенных в окно;
кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Подключение сплит-системы к розетке

Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод. Это выглядит так, что из внутреннего блока наращивается кабель до розетки (обычно где-то внизу), на него устанавливается вилка. Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.

Но если ведется ремонт в помещении, и вам нужно предусмотреть точку питания для кондиционера, то рекомендуем отказаться от всяких вилок-розеток, а провести отдельную линию из электрощита вне зависимости от мощности устройства. При этом установить на него отдельный автомат. В этом случае у вас не будет лишних проводов и розеток на стенах, а питающий кабель будет надежно защищен. Для того чтобы определить место подводки кабеля для будущего кондиционера, лучше обратиться к специалистам или посмотреть рекомендации по подведению кабеля питания. Там же вы найдете габариты внутреннего блока, которые также пригодятся, если вы захотите всё же установить розетку вблизи блока.

Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы» необходимо оставить дополнительный кабель между блоками
