Выдвижные розетки для кухни

Количество розеток на кухне

Прежде чем приобретать и размещать розетки на кухне, следует подсчитать их нужное количество.

Для этого существует несколько правил, которые необходимо учитывать при расчете числа и мест размещения приборов:

В одну розетку мощность подключенных приборов, не должна быть выше расчетной нагрузки на нее.

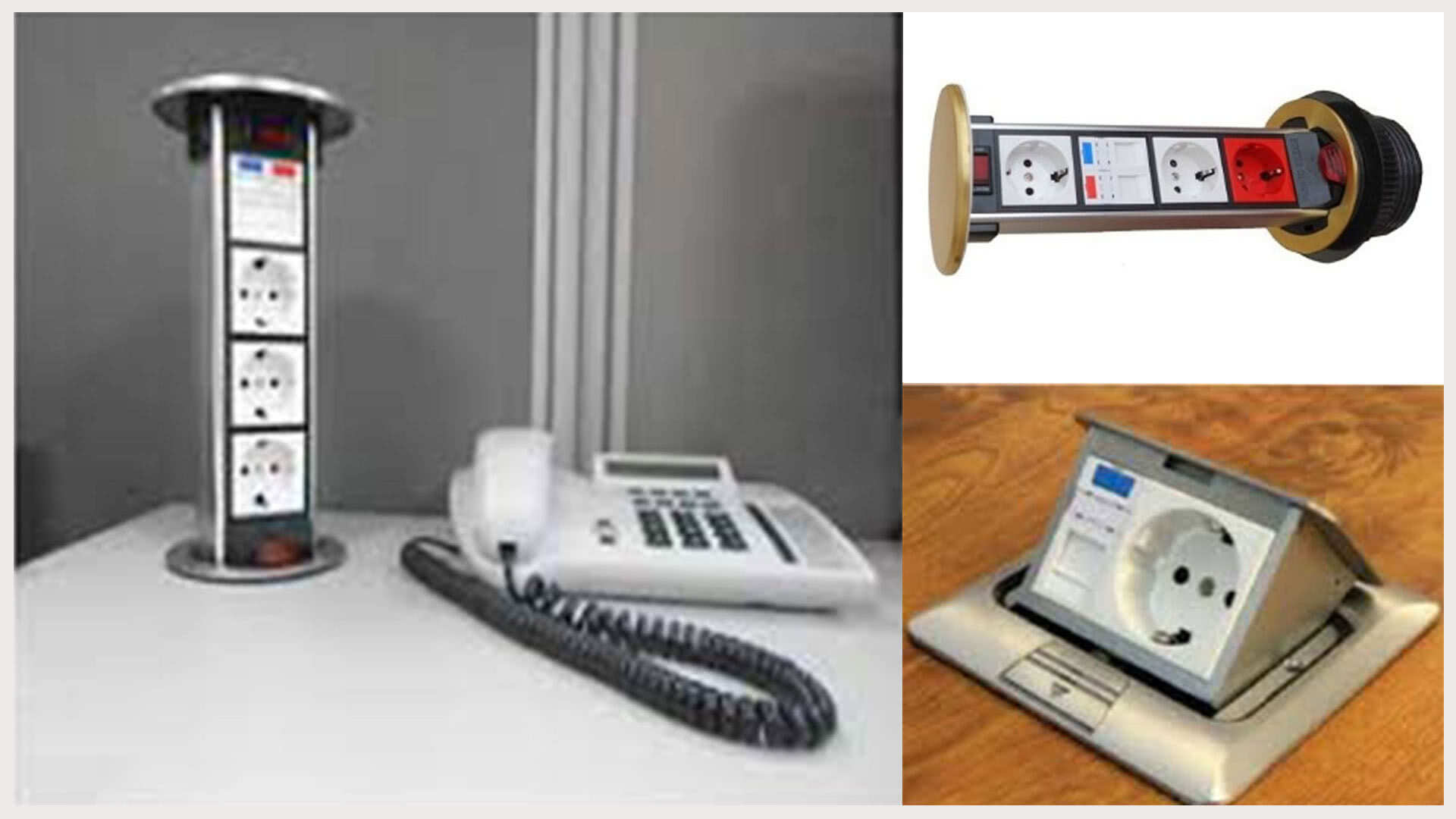

Виды выдвижных розеток

Встроенные в стол или столешницу, розетки могут стать альтернативой удлинителю, его разновидностью.

Основные виды изделий представлены в таблице:

Размещать выдвижные розетки для кухни можно:

Такие розеточные блоки – универсальные конструкции, одну и ту же модель можно устанавливать в навесной шкафчик, и в столешницу, особых отличий в месте установки нет

Важной характеристикой всех типов розеток является степень их защиты

Преимущества и недостатки

Розетка для кухни выдвижная, которая иначе называется скрытая или встроенная, монтируется в столешнице или нижней части навесных шкафов. Изделие, без включенного в него электроприбора, не видно, а все провода спрятаны под столом, что очень удобно для кухни-гостиной.

Устройство и принцип выдвижения конструкций

Выдвижные розетки позволяют экономить пространство, упрощают человеку жизнь. В этом случае, нет необходимости в прокладывании отдельной линии, чтобы смонтировать дополнительное количество постоянных точек подключения приборов к электросети.

Эти конструкции состоят из блока разъемов, которые расположены определенным образом.

Принцип работы вертикального выдвижного блока состоит в следующем:

В зависимости от конструкции, вертикальные блоки, можно спрятать в столешнице с включенными вилками бытовых приборов. При монтаже поворотного выдвижного блока изделия, он прячется в столешнице в нерабочем состоянии.

Для подключения электроприбора, необходимо подготовить выдвижную розетку:

Производители встраиваемых розеточных модулей

При выборе розеточного модуля встраиваемого в столешницу следует ответственно подойти к рассмотрению продукции известных производителей этих изделий

Я покажу на марки каких брэндов стоит обратить внимание чьи изделия имеют надлежащее качество и отвечают высоким мировым стандартам. На рынке электроматериалов представлены компании из Польши, Германии, Швеции, Испании и среди них компания из России «Экопласт».

Она и будет первой в моём кратком обзоре:

Российская компания «Экопласт» на рынке существует 15 лет. Занимается производством изделий из пластика для электрики.

Встраиваемые розетки российской компании

Продукция этой компании завоевала популярность не только у отечественного потребителя, но и за рубежом.

Модель встраиваемой розетки «Экопласт»

Изделия с брэндом «Экопласт» имеют сертификат качества ISO 9001:2008.

«GTV» — компания из Польши, производит продукцию сертифицированную по европейским стандартам. Их изделия отличаются высоким качеством и отличными потребительскими свойствами.

Встраиваемая выдвижная розетка GVT

Обзор врезных розеток компании GTV

Две компании из Германии: «Schulte Elektrotechnik» и «Evoline». Качество и дизайнерское оформление продукции этих компаний завоевало симпатии потребителей по всему миру. Естественно имеются сертификаты по стандартам ЕС.

Выдвижной блок розеток «Evoline»

Компания из Швеции “Kondator” производит встраиваемые розеточные блоки. В моделях этой фирмы применяются не только розеточные разъёмы, но и другие их виды (HDMI, USB).

Выдвижные розетки в столешницу компании «Kondator»

«Simon» испанская компания по производству электротехнических устройств. В каталоге этой фирмы много розеточных модулей разных видов и назначения. Изделия данного бренда славятся качеством своей продукции.

Продукция компании «Simon»

Выдвижные розетки российской компании «Экопласт» и польской «GTV» можно отнести к среднему ценовому сегменту.

Изделия производства «Schulte Elektrotechnik», «Evoline», «Kondator» и «Simon» относятся к премиум сегменту. Эти устройства обладают безупречным качеством комплектующих и материалов применяемых для отделки. Соответствует этому и высокая цена данной продукции.

В отношении цены наибольший интерес представляет продукция китайских компаний Displace, GLS, Desk Socket. Хотя сложилось так, что качество китайских товаров считается не очень высокого уровня. Но в последние годы это мнение начало меняться. По дизайну и внешнему виду они вполне могут сравнится с ведущими брендами.

Встраиваемая розетка китайской компании Displace

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Как выбрать в столешницу?

Как было сказано, розетки немецких производителей пользуются особой популярностью в наше время. Выбор розетки — очень серьезный процесс, который потребует от вас четко знать, чего вы хотите. Нужно понимать, что в дальнейшем вы будете иметь дело с током, поэтому следует думать о безопасности всей семьи.

Розетки с легкостью скрываются от детей

Несколько полезных советов по выбору встраиваемого оборудования:

1. Первым делом нужно осмотреть внешний вид приобретаемого изделия. Убедитесь в том, что нет никаких механических повреждений. Внешний вид не столь важен.
2. Если вы знаете, что будете подключать в розетку много электрического оборудования, то нужно будет приобрести устройство с заземлением.
3. Защитные шторки на изделии должны быть обязательно! Это безопасно для маленьких детей.
4. При использовании прибора в помещении, где много влаги, нужно убедиться в том, что маркировка на нем разрешает это.
5. Полезной будет функция выталкивания вилки с розетки при нажатии специальной кнопки. Если в доме есть приборы, при включении которых образовывается «тугое» соединение, эта опция пригодится.

Какие розетки для кухни выбрать

Для установки на кухне используются несколько типов розеток:

1. Углового расположения. Располагаются в пластиковом корпусе на угловом стыке стен, могут находиться скрытно под навесными шкафчиками кухонного гарнитура. По конструкции различаются на одиночные и модульные. Модульная конструкция не накладывает ограничений на количество розеток в одной панели.
2. Выдвижного типа, расположенные в столешницах. Выполняются подпружиненным модулем, состоящим из 2-3 розеток. Внешне похожи на установленный вертикально блок удлинителя, оборудованный декоративной крышкой. Блок начинает выдвигаться после расфиксации, которая выполняется легким нажатием на крышку.
3. Встроенные блоки скрытого монтажа. Устанавливается в прямоугольное отверстие в столешнице. Для использования требуется нажать на крышку и повернуть блок вокруг оси на угол 60-90º.
4. Накладного типа. Могут устанавливаться в стену или на коробах (при открытой проводке). Встречаются накладные розетки модульного исполнения (число мест любое).

При выборе розеток необходимо помнить ряд правил:

Применяемое электроустановочное оборудование должно выдерживать ток до 16 ампер

Использование розеток, рассчитанных на меньшие токи нецелесообразно, поскольку устройство выйдет из строя при подключении мощного бытового прибора

При выборе розеток рекомендуется обращать внимание на рабочие металлические колодки, предназначенные для подключения контактов вилки. Колодки должны быть изготовлены из качественного материала с высокой упругостью

Обзор встраиваемого блока от канала Мебельная фурнитура.

Немного информации о производителях

Приобретая утапливаемые розетки, ставку необходимо делать на проверенного производителя. Наибольшую популярность сегодня получила продукция немецкой компании Evoline, швейцарской фирмы Kondator, итальянской фабрики Simon Connect. От французов стоит выделить Schneider Electric, поляков — GTV, россиян — Экопласт. Чаще всего погружные розетки изготавливают из высококачественных и долговечных материалов.

Компании, которые давно находятся на рынке кухонной фурнитуры, стараются следить за отзывами относительно своей продукции и гарантируют ее безотказную работу. Если же обычная накладная розетка не подходит, а на хороший бренд не хватает денег, вполне можно обойтись и «китайцами», в том числе Desc Socket или Displace. Врезные блоки визуально очень схожи с оригинальными прототипами, однако могут существенно уступать им в качестве изготовления.

Китайские розетки, как правило, изготавливаются из очень дешевых компонентов, ввиду чего их работоспособность ограничивается 6—12 месяцами. Проблемы могут возникать постепенно. Вначале интегрированный блок самостоятельно открывается, не фиксируется в заданном положении. После этого ослабевает контакт, пластик начинает нагреваться, что в итоге приводит к поломке.

Желательно соответствующие силовые линии защищать хорошими дифференциальными автоматами.

Невероятно просто найти подходящий вариант, отвечающий интерьеру кухни и дизайну мебели. Встраиваемые, всплывающие розетки выпускаются в различных цветовых исполнениях. Особенно ценятся варианты с отделкой под натуральное золото, серебро, бронзу, полированную нержавейку, с черным, белым и другим покрытием. Перед покупкой выбранный экземпляр всегда необходимо проверять на предмет отсутствия повреждений и полной комплектности.

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

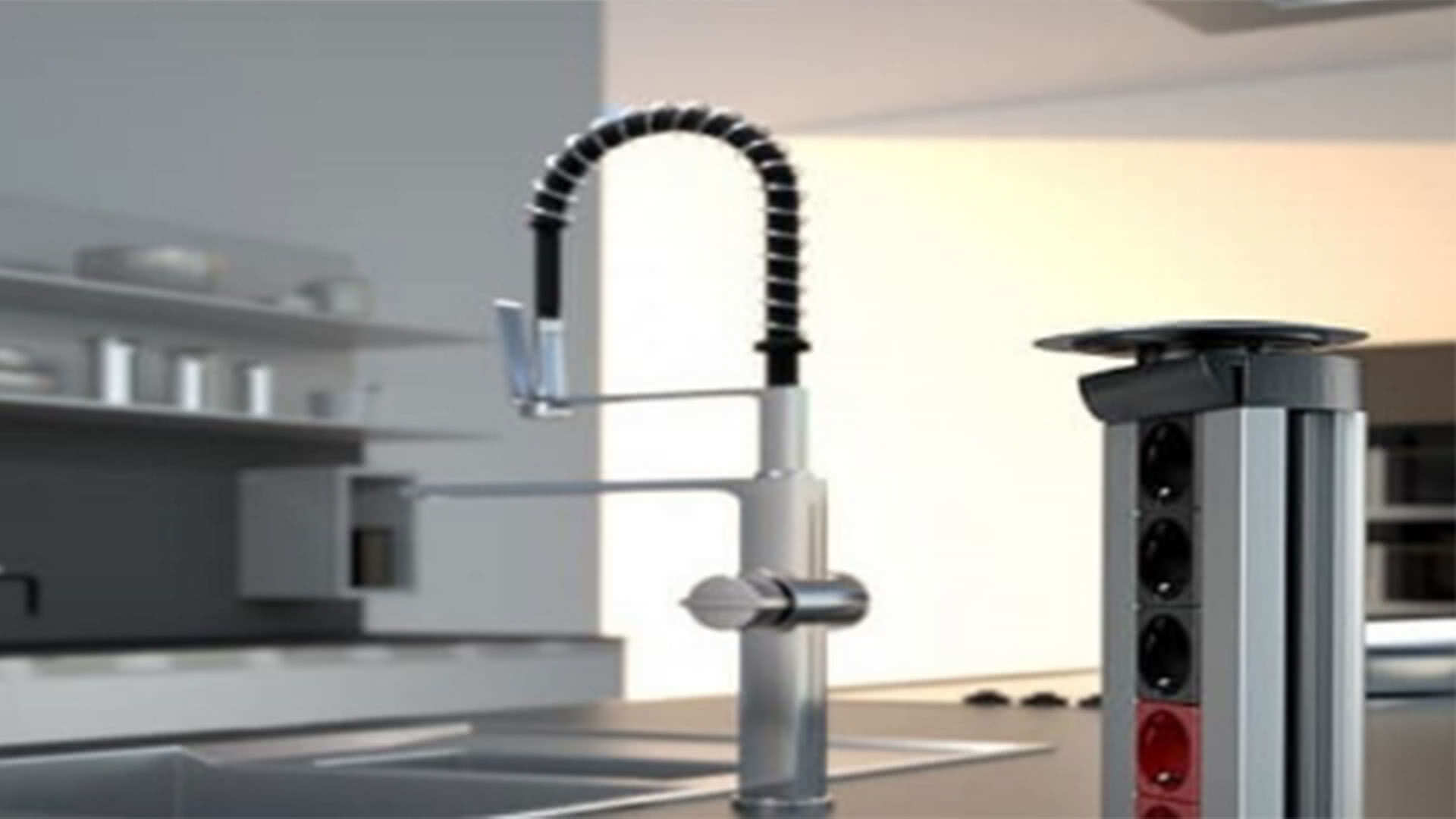

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

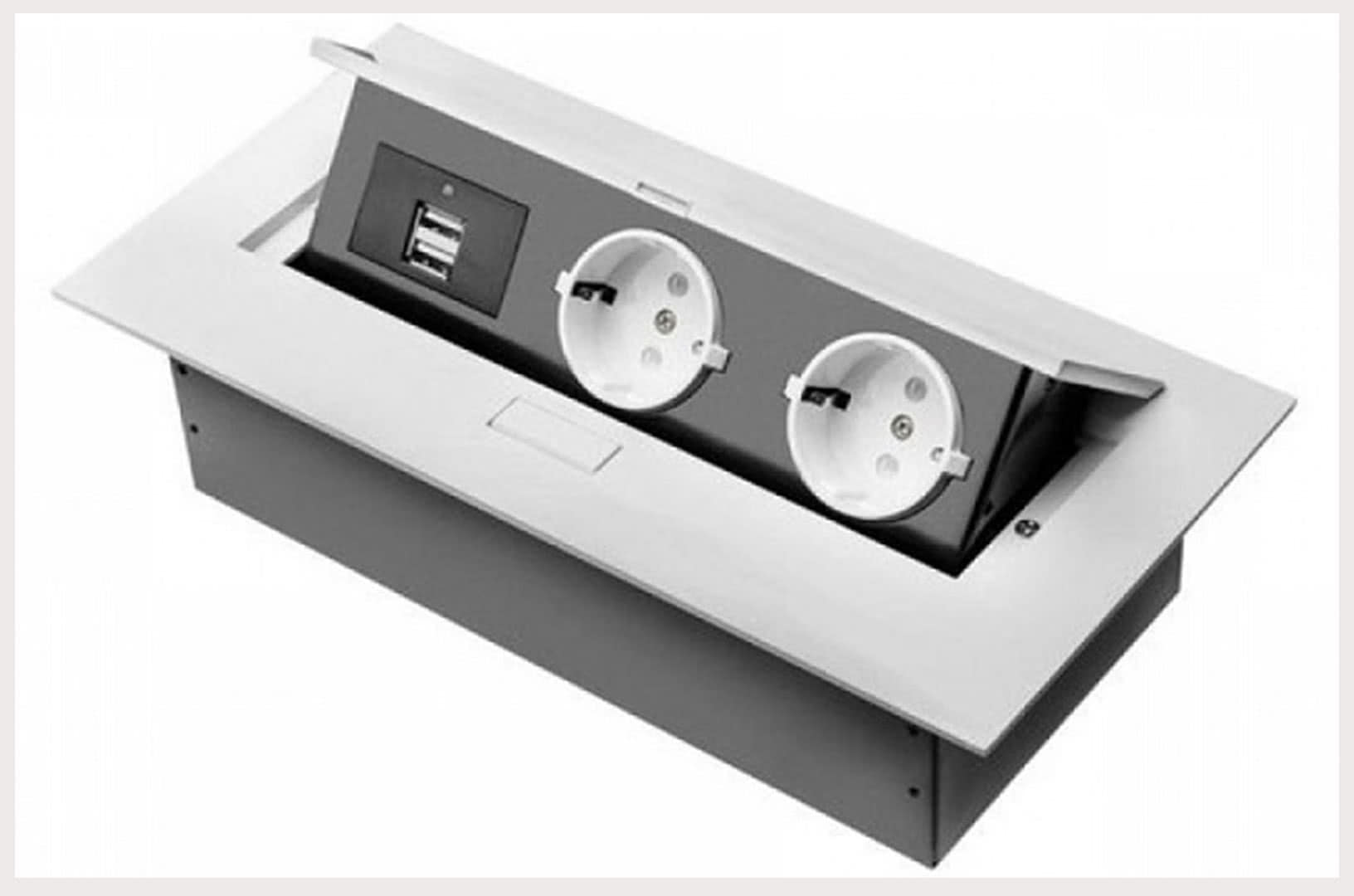

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

Выдвижной поворотный розеточный блок

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

По типу монтажа поворотные блоки разделяют на 2 вида:

• врезные – устанавливаются непосредственно в плоскость столешницы;
• угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

Скрытые розетки

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

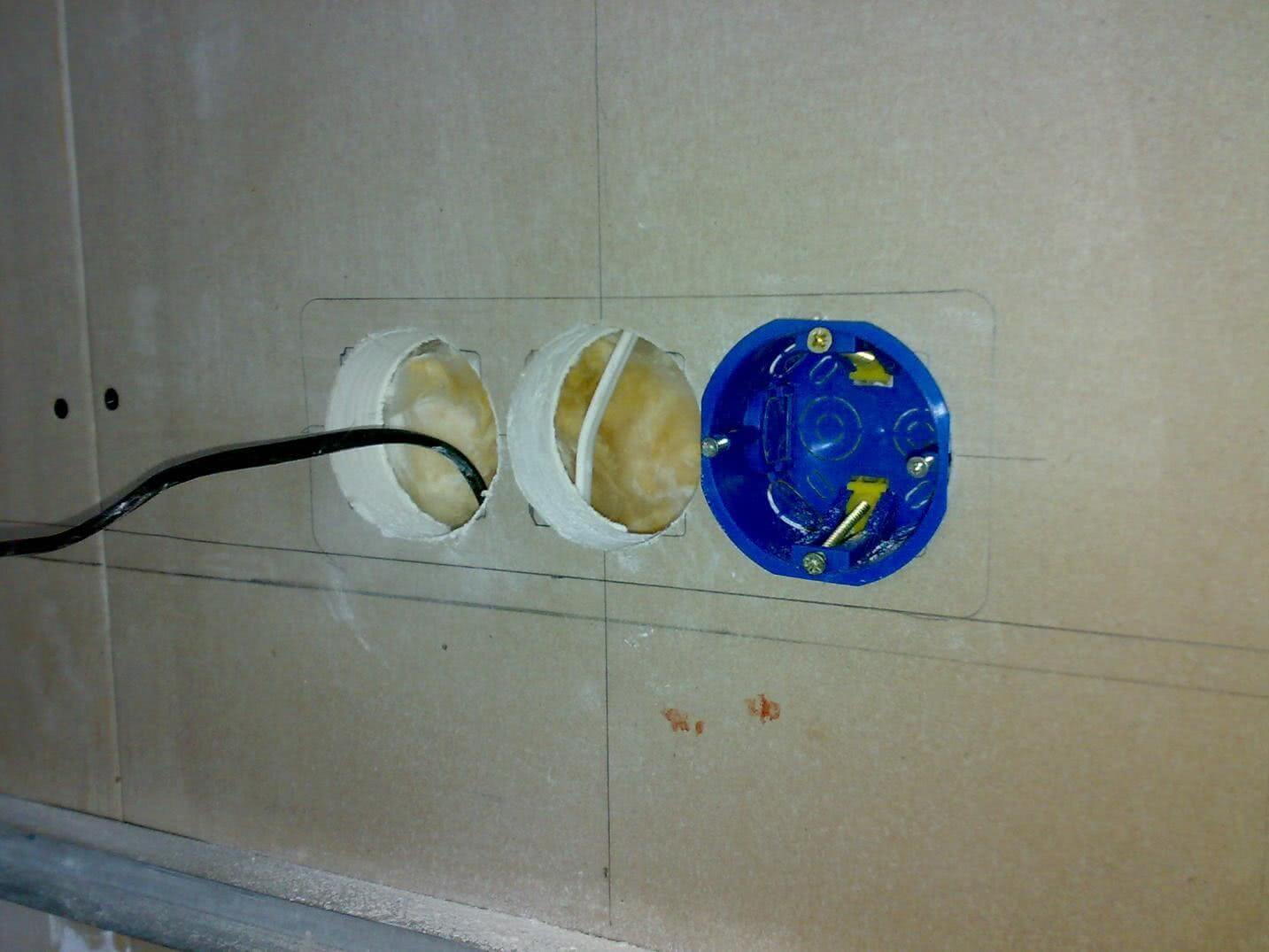

1. С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
2. Установить на новые места коробки и закрепить их.
3. Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
4. Подготовленный кабель выводится в коробку.
5. Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
6. Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

Установка и Подключение Блока Розеток на Кухне Своими Руками. Setting outlet

Watch this video on YouTube

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

• проводку нужно подключить бесперебойно к сети;
• во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
• под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Плюсы и минусы скрываемых кухонных розеток

Чтобы в полной мере оценить любое устройство и понять, насколько оно нужно, стоит проанализировать его сильные и слабые стороны. Из плюсов выдвижных блоков розеток для кухни можно отметить:

• Экономию пространства на рабочей поверхности. Это особенно актуально для столешницы небольшого размера.
• Возможность установки в любом удобном месте.
• Наличие дополнительных функций: защиты от детей, контроллера нагрузки, индикаторов сети и напряжения и пр.

• Усиленную пыле-, грязе- и влагозащиту, при правильном использовании риск попадания воды сводится практически к нулю, даже если это розетки для кухонной столешницы.
• Современный дизайн. Такие блоки вписываются в любой интерьер и не выделяются на общем фоне.
• Незаметность в закрытом виде.

• Защиту от детей. В опущенном виде розеточные блоки безопасны и полностью изолированы от любопытных пальчиков.
• Большое количество розеток в модуле.
• Ударопрочность.
• Сокращение численности проводов.

Есть и недостатки, которых немного, но они могут сыграть ключевую роль при выборе устройств:

• Изделия нельзя использовать для подключения стационарной техники, так как крышка будет постоянно открыта, а розетка – поднята.
• Скрытые блоки занимают место внутри тумб и подвесных шкафов.

Розеточные модули, встроенные в столешницу, неудобны для подключения боковых вилок: шнур упирается в поверхность или вилку приходится переворачивать, и тогда провод будет изгибаться.
Вертикальные блоки, особенно от недобросовестных производителей, быстро расшатываются и требуют осторожного обращения: при подключении и отключении техники их придется придерживать руками.
Цена изделий заметно выше стоимости стандартных электроустановочных приборов.

В целом же встраиваемые модули очень удобны. Большое количество розеток позволяет решить проблему с одновременным использованием бытовой техники.
