Принцип работы стабилизатора напряжения

Типы стабилизаторов напряжения

По принципу действия производители оборудования выпускают модели, совмещающие трансформацию электроэнергии с механизмами сервопривода, релейного управления, применения полупроводниковых технологий.

Клеммные вывода

В зависимости от своего назначения и устройства стабилизаторы могут иметь разнообразные способы подключения питающих цепей и нагрузок. На картинке показаны два распространенных варианта выполнения клеммников для однофазных моделей.

В схеме с защитным нулем РЕ-проводник подключают на среднюю клемму. Рабочие ноли подходят на соседние выводы, а фазные провода коммутируются на крайних позициях. Для подключения входных цепей используется левая половина, а на правую часть монтируются выходные цепи.

Такая компоновка напоминает алгоритм нашего письма и чтения: слева направо, поэтому она легко запоминается.

Для схем без защитного нуля клеммник упрощается: на нем обычно рабочий ноль объединен внутри корпуса, а для подключения цепей оставлено всего три контакта:

фазы питающей цепи;

общего рабочего нуля;

выходящей из стабилизатора фазы.

На самых простых и маломощных моделях входные цепи могут подключаться шнуром с вилкой, а для подсоединения потребителей используются розетки прямо на корпусе прибора.

Однако, перечисленные закономерности не являются обязательными правилами и на каждом приборе могут быть применены какие-то специфические особенности, которые производитель оговаривает в технической документации.

Особую внимательность при подключении проводов следует проявлять при работе с трехфазными стабилизаторами напряжения.

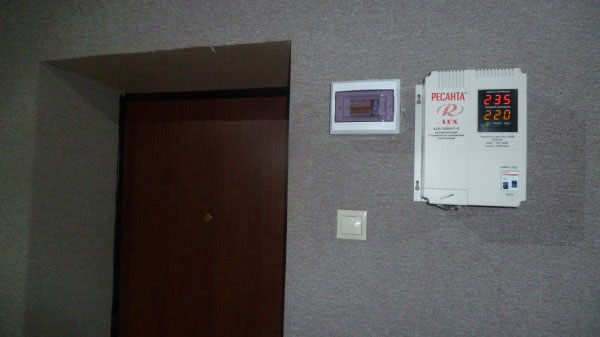

Выбор места

Выходная мощность стабилизатора определяет его размеры. Небольшие мобильные устройства можно поставить на стол около работающей электронной аппаратуры. Другие, более габаритные конструкции требуют стационарной установки на стене, в нише или на полу.

Работающий трансформатор нагревается. Тепло от него требуется отводить. Поэтому располагать стабилизатор напряжения необходимо так, чтобы все его вентиляционные отверстия были свободными для обеспечения максимального воздухообмена внутри корпуса для отвода тепла.

Влажный воздух, пыль, близкое соседство с горючими, легковоспламеняющимися жидкостями, повышенная температура негативно сказываются на рабочих характеристиках всех электрических устройств. Влияние этих вредных факторов необходимо учесть и избегать расположения стабилизатора в сыром подвале, гараже, неотапливаемом чердачном помещении.

На выбор места влияет протяженность кабельных магистралей для подвода питания и подключения нагрузок. Оптимальным может быть расположение стабилизатора около вводного распределительного щитка в квартиру или дом.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

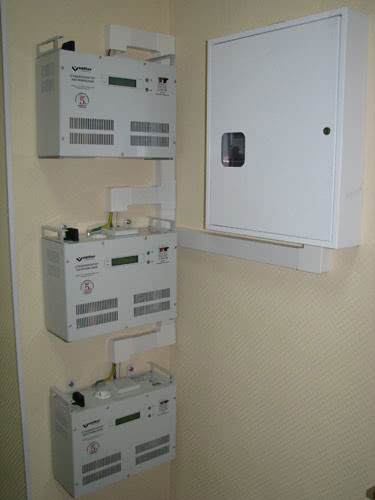

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

123

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п

Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Как будет работать этот аппарат?

После включения в сеть накопителя узла с отложенной нагрузкой (С1) еще разряжен. Транзистор VT1 включается, а 2 и 3 – закрываются. Через последний впоследствии пойдет ток на светодиоды и оптронные симисторы. Но пока транзистор закрыт, диоды не дают сигнал, и симисторы еще закрыты: нагрузки нет. Но ток уже идет через первый резистор к накопителю, который начинает накапливать энергию.

Описанный выше процесс занимает 3 секунды, после чего срабатывает триггер Шмитта, основанный на транзисторах VT 1 и 2, после чего включается транзистор 3. Теперь можно считать нагрузку открытой.

Выходящее напряжение с третьей обвивки трансформатора на блоке питания выравнивается вторыми диодом и конденсатором. Затем ток направляет к R13, проходит по R14. На данный момент напряжение пропорционально вольтажу в сети. Затем ток подается компараторам не инвертирующим. Тут же на инвертирующие сравнивающие устройства входит уже выровненный ток, который подается на сопротивления от 15 до 23. Затем подключается контроллер, обрабатывающие входные сигналы на устройствах для сравнения.

Функциональные схемы по типу цепи управления

Импульсный стабилизатор напряжения представляет собой систему автоматического регулирования. Задающим параметром для контура регулирования служит опорное напряжение, которое сравнивается с выходным напряжением стабилизатора. В зависимости от сигнала рассогласования устройство управления изменяет соотношение длительностей открытого и закрытого состояния ключа.

В представленных ниже структурных схемах можно выделить три функциональных узла: ключ (1), накопитель энергии (2) (который иногда называют фильтром) и цепь управления. При этом ключ (1) и накопитель энергии (2) вместе образуют силовую часть стабилизатора напряжения, которая вместе с цепью управления образуют контур регулирования. По типу цепи управления различают три схемы.

С триггером Шмитта

Структурная схема стабилизатора напряжения с триггером Шмитта

Дополнительные сведения: Триггер Шмитта

Стабилизатор напряжения с триггером Шмитта называется также релейным или стабилизатором с двухпозиционным регулированием. В нём выходное напряжение сравнивается с нижним и верхним порогами срабатывания триггера Шмитта (4 и 3) посредством компаратора (4), который обычно является входной частью триггера Шмитта. При замкнутом ключе (1) входное напряжение поступает на накопитель энергии (2), выходное напряжение нарастает, и после достижения верхнего порога срабатывания U_max триггер Шмитта переключается в состояние, размыкающее ключ (1). Накопленная энергия расходуется в нагрузке, при этом напряжение на выходе стабилизатора спадает, и после достижения нижнего порога срабатывания U_min триггер Шмитта переключается в состояние, замыкающее ключ. Далее описанный процесс периодически повторяется. В результате на выходе образуется пульсирующее напряжение, размах пульсаций которого зависит от разности порогов срабатывания триггера Шмитта.

Такой стабилизатор характеризуются сравнительно большой, принципиально неустранимой пульсацией напряжения на нагрузке и переменной частотой преобразования, зависящей как от входного напряжения, так и от тока нагрузки.

С широтно-импульсной модуляцией

Структурная схема стабилизатора напряжения с ШИМ

Дополнительные сведения: Широтно-импульсная модуляция

Как и в предыдущей схеме, в процессе работы накопитель энергии (2) или подключён к входному напряжению, или передаёт накопленную энергию в нагрузку

В результате на выходе имеется некоторое среднее значение напряжения, которое зависит от входного напряжения и скважности импульсов управления ключом (1). на операционном усилителе (4) сравнивает выходное напряжение с опорным напряжением (6) и усиливает разность, которая поступает на модулятор (3). Если выходное напряжение меньше опорного, то модулятор увеличивает отношение времени открытого состояния ключа к периоду тактового генератора (5)

При изменении входного напряжения или тока нагрузки скважность импульсов управления ключом изменяется таким образом, чтобы обеспечить минимальную разность между выходным и опорным напряжением.

Если выходное напряжение меньше опорного, то модулятор увеличивает отношение времени открытого состояния ключа к периоду тактового генератора (5)

При изменении входного напряжения или тока нагрузки скважность импульсов управления ключом изменяется таким образом, чтобы обеспечить минимальную разность между выходным и опорным напряжением.. В таком стабилизаторе частота преобразования не зависит от входного напряжения и тока нагрузки и определяется частотой тактового генератора.

В таком стабилизаторе частота преобразования не зависит от входного напряжения и тока нагрузки и определяется частотой тактового генератора.

С частотно-импульсной модуляцией

Дополнительные сведения: Частотно-импульсная модуляция

При этом способе управления импульс, открывающий ключ, имеет постоянную длительность, а частота следования импульсов зависит от сигнала рассогласования между опорным и выходным напряжениями. При увеличении тока нагрузки или снижении входного напряжения частота увеличивается. Управление ключом может осуществляться, например, с помощью моностабильного мультивибратора (одновибратора) с управляемой частотой запуска.

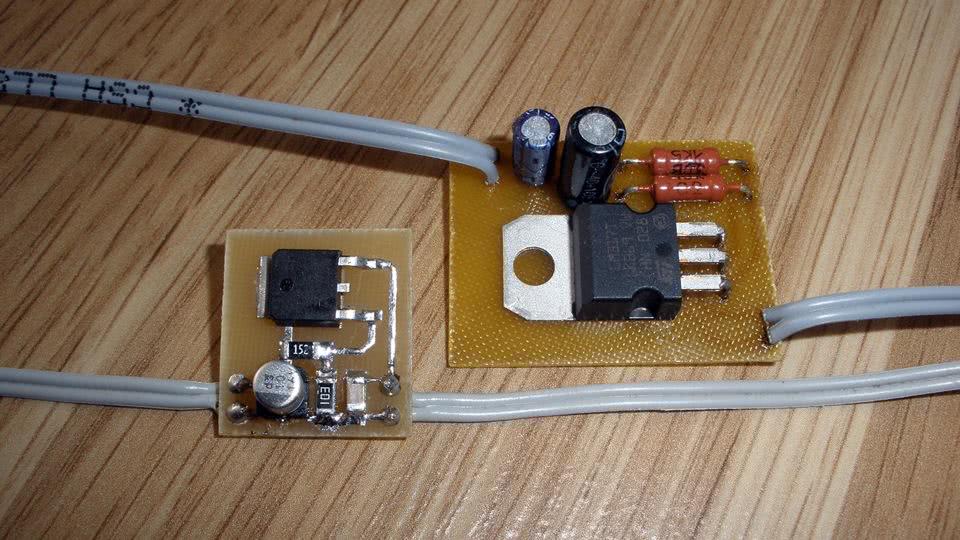

Простой преобразователь тока

Сборка миниатюрного преобразователя тока своими руками считается довольно простой. Такие стабилизаторы напряжения обычно изготавливаются в режиме для стабилизации тока. При этом не следует путать максимальное напряжение для всего блока и максимальную нагрузку на ШИМ-контроллер. На блок может быть установлена система низковольтных конденсаторов на 20 В, а импульсная микросхема может иметь вход до 35 В. Наиболее простой светодиодный стабилизатор тока, выполненный своими руками, — это вариант LM317. Потребуется только рассчитать резистор для светодиода с помощью онлайн калькулятора.

Для LM317 можно использовать подручное питание (к примеру, блок питания на 19 В от ноутбука, на 24 В или 32 В от принтера либо на 9 или на 12 вольт от бытовой электроники). К преимуществам такого преобразователя относят его низкую цену, минимальное количество деталей, высокую надежность, а также наличие в магазинах. Более сложную схему стабилизатора тока собирать своими руками не рационально. Поэтому если вы не являетесь опытным радиолюбителем, то импульсный стабилизатор тока намного проще и быстрее будет купить в готовом виде. При необходимости его можно доработать до требуемых параметров.

Чтобы выполнить сборку LM317, никаких особых знаний и навыков по электронике не потребуется (в схемах число внешних элементов минимально). Стоит такой простой стабилизатор тока очень дешево, при этом его возможности многократно проверены на практике.

Единственный недостаток заключается в том, что LM317 может потребовать дополнительного охлаждения. Также стоит опасаться китайских микросхем LM317 с более низкими параметрами. Стоимость в любом случае более чем доступна, при этом в цену включена доставка. Китайские производители выполняют довольно трудоемкую работу при цене изделия в 30-50 рублей за штуку. Ненужные запчасти можно распродать на Авито или форумах в интернете.

Сборка простого стабилизатора своими руками

Светодиод представляет собой полупроводниковый прибор, для работы которого необходим ток. Включение светодиодов через стабилизатор считается наиболее правильным. Продолжительность функционирования светодиода без потери яркости зависит от его режима работы. Главное достоинство простейших стабилизаторов (драйверов), таких как микросхема-стабилизатор LM317, — их довольно трудно спалить. Схема подключения LM317 требует всего двух деталей: самой микросхемы, включаемой в режим стабилизации, и резистора.

1. Потребуется купить переменный резистор сопротивлением в 0.5 кОм (имеет три вывода и ручку регулировки). Заказать его можно через интернет или купить в «Радиолюбителе».
2. Провода припаиваются к среднему выводу, а также к одному из крайних.
3. С помощью мультиметра, включенного в режиме измерения сопротивления, замеряется сопротивление резистора. Нужно добиться максимального показания в 500 Ом (чтобы светодиод не перегорел при низком сопротивлении резистора). О том, как проверить мультиметром сам светодиод, написано здесь.
4. После внимательной проверки правильности соединений перед подключением, собирается цепь.

Максимальная мощность LM317 — 1.5 Ампер. Если вы хотите увеличить ток, то в схему можно добавить полевой или обычный транзистор. В результате, для устройства на транзисторе на выходе можно добиться подачи 10 А (задается низкоомным сопротивлением). Для этих целей можно использовать транзистор КТ825 или установить аналог с лучшими техническими характеристиками и системой охлаждения.

В любом случае, ассортимент продаваемых модулей и блоков достаточно широкий, поэтому устройство с нужными параметрами можно собрать за минимальное время. КПД зависит от разницы напряжения входа и выхода, а также от режима работы.

Основные технические характеристики LM338

Простой регулируемый источник питания

Первая схема — типовое подключение обвязки LM338. Схема обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый источник питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый источник питания на 15 ампер

Как уже было сказано ранее микросхема LM 338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С1 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Информация взята с joyta.ru

Купить Регулируемые стабилизаторы напряжения LM338 за $2.65

Разновидности импульсных стабилизаторов

Все стабилизирующие устройства импульсного типа по типу управления можно поделить на такие группы:

• Ключевой с триггером Шмитта;
• Ключевой с широтно-импульсной модуляцией;
• С частотно-импульсной модуляцией.

С триггером Шмитта

Импульсный стабилизатор напряжения, схема которого приведена ниже, содержит в себе инвертирующий триггер Шмитта, и еще известен как релейный, или стабилизатор с двухпозиционным регулированием.

Триггер содержит в себе компаратор, который сравнивает значение напряжения в емкости с  максимально и минимально допустимыми значениями. Если показатель находится в допустимых пределах – положение ключа неизменно, как только достигается критическое значение – ключ изменяет положение. Этот процесс протекает циклично.

С ШИМ-модуляцией

Все работает так же, как и в предыдущей схеме, однако есть еще усилитель, генератор и модулятор. Модулятор сравнивает данные накопителя с опорным вольтажом, и при необходимости усиливает разность, поступающую на модулятор. Таким образом, регулируется время открытия или закрытия ключа (продолжительность импульса).

В подобной схеме частота преобразования не зависит от тока и напряжения на входе, а определяется лишь частотами на тактовом генераторе.

С частотно-импульсной модуляцией

В таком варианте исполнения прибора, импульс открытия ключа имеет постоянную длительность, а вот частота следования самих импульсов уже зависит от разности между опорным  выходным напряжением. Допустим, вырос ток на потребителе, или наоборот – упало входное напряжение – в таком случае вырастет и частота импульсов стабилизации.

В таких приборах ключ зачастую управляется мультивибратором с управляемой частотой.

По разновидностям силовой части стабилизатора выделяют такие схемы импульсных стабилизаторов:

• Понижающий;
• Повышающий;
• Инвертирующий.

Понижающий

Это довольно надежные устройства, постоянно имеющие на выходе вольтаж меньше, чем на входе. Простейшая схема импульсного стабилизатора напряжения на на 12 В показана ниже:

При подаче управляющего напряжения, транзистор переходит в режим насыщения, ток движется по цепи от плюса по дросселю к нагрузке. При отключении управляющего  сигнала – транзистор закрывается, и переходит в режим отсечки. И снова при подаче отпирающего напряжения открывается ключ – весь цикл повторяется.

Повышающий

Данная схема используется там, где разность потенциалов нагрузки значительно выше, чем вольтаж на входе. Когда транзистор включен в режим насыщения, так идет от плюса по дросселю к транзистору. При отключении управляющего напряжения на транзисторе, и на дросселе возникает ЭДС самоиндукции.

Получится, что она подключена последовательно с входящим током, и через диод коммутирована с нагрузкой.  Таким образом, получается, что магнитное поле дросселя продуцирует энергию, а емкость накапливает заряд для выдачи тока на потребителя, когда транзистор перейдет в режим насыщения. Выходит, что в данной схеме дроссель служит резервной емкостью для сглаживания скачков и просадок.

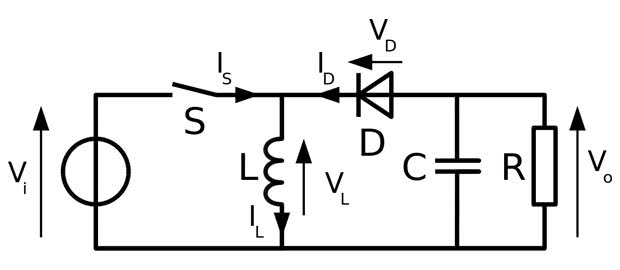

Инвертирующий

Как понятно из названия, этот тип стабилизатора может, как понижать, так и повышать показатели сети относительно входящих значений. Схема, по сути, повторяет предыдущую, за тем отличием, что диод с сопротивлением и емкостью подключаются параллельно дросселю, а не ключу. Амплитуда пульсаций в таком варианте устройства зависит от емкости конденсатора, а дроссель в данной схеме уже не является частью фильтра.

Есть еще один вид устройств – регулируемый импульсный стабилизатор напряжения. В таком приборе выходящий ток обычно регулируется при помощи изменяемого сопротивления, или реостата. Благодаря возможности настройки, такой тип стабилизаторов можно использовать для питания потребителей с разным напряжением – достаточно лишь правильно подобрать номинал резистора.

Важно знать, что все перечисленные выше устройства призваны стабилизировать показатели сети только при работе с постоянным током, к примеру, такой импульсный стабилизатор напряжения на 12 Вольт отлично подойдет для бортовой сети автомобиля. Но если прибор планируется применять в бытовой сети с переменным током, то в схему обязательно нужно вносить изменения – ставить выпрямитель, а также фильтр сглаживания

Еще один нюанс – возникновение высокочастотных помех при стабилизации. Чтобы минимизировать этот эффект, необходимо использовать фильтры, причем как на входе, так и на выходе стабилизирующего прибора.

Volkswagen Passat Синий Конь › Бортжурнал › Светодиодная подсветка в багажник

Вдохновленный чужой идеей и подгоняемый собственной потребностью, было решено — облагородить

, и сделать пользование багажникомудобным иприятным , и как в последствии оказалось при каждом включении подсветки — настроение только поднималось. ^___^

C начало — думаем

1. Ясомневался если можно, вот так просто подключить светодиодную ленту к эл.цепи машины, без каких либо резисторов. —МОЖНО! главное что-бы лента была рассчитана на12 вольт.

2. Способ инсталляции

— лента должна легко устанавливаться и сниматься — в случае военных действий и/или пьяного состояния. Подключение ленты к цепи должно быть легким (без использования паяльника) и надежным (без скотча, или закручивания проводов, и соотв ГОСТ 10434-82)винтовые клеммы

дают хороший электрический контакт, легкие в употреблении, имеют эстетичный вид.

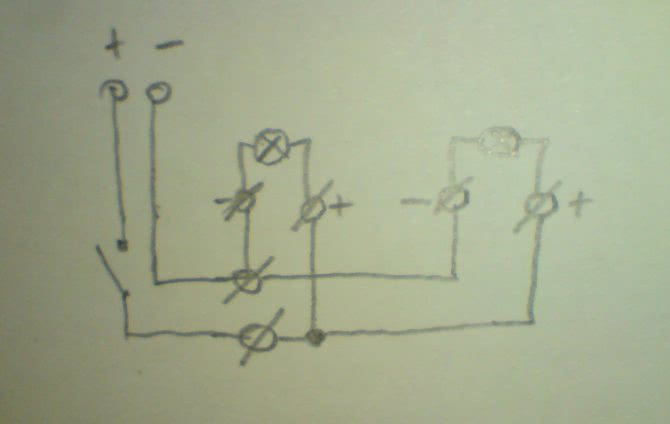

3. Схема подключения

— она нам подскажет как будут проходить провода, сколько нужно проводов, места контактов, и если еще чуть подумать — то и длину проводов можно рассчитать.

MileStone — 1. мы знаем какие эл.свет.ленту нам нужно. 2. как мы будем крепить. 3. как мы будем подключать. Пошел в магазин. Спасибо консультанту в магазине, он доходчиво объяснил плюсы и минусы всех имеющихся в наличии световых лент. провода взял с запасом. Купил: 1м ленты белого холодного свечения 4wat/metr (по 50 см на каждую сторону.); Провода по 4м — красный (горячая вода) и синий (холодная); Винтовые клеммы — одну палку;

Подготовительные работы — Пайка

К световым летам припаиваем провода до 10 см. т.о. мы сможем св.ленты. укрепить, и затем без труда их подсоединить к эл.цепи. Провода которые будет прокладывать по машине — нарезатьТ О Л Ь К О по месту, и после 7ми замеров.

Установка

В VW Passat B2 есть кнопочка в с багажника для включения подсветки, пластиковый цоколь у меня давно умер, не доехал до Москвы 100 км .

1. С начало установил ленты — они самоклеющиеся — приклеил под полочками с динамиками, угол освещения у диодов около 160 градусов — даже в перпендикулярном положении к полу багажника, они хорошо освещают весь багажник. 2. проложил провода, упрятал и утрамбовал. 3. подсоединил к св.ленте. 4. подсоединил к эл. цепи. 5. test — О чудо! передвижная компактная порно-студия

(качество фото — плохое — но в реале — это вау О_О) 6. отсоединил все — укороти провода, собрал Готово!

Работа над ошибками

1. Самоколейка на ленте это хорошо, но в моем случае — нужноПришивать Ниткой/Леской ленту к стенкам. — даст 100% надежность. 2. Св.Ленту я взял не изолированную, чтоб баблос сэкономить.Изолированная Св. Лента (залитая силиконом) стоит дороже, но в тоже время, — если будете перевозить электропроводящие предметы — нет опасности замыкания (ну вы поняли). 3. Винтовые клеммы — удобней пайки, ноконнекторы типа MOLEX — еще удобнее (они знакомы нам по компьютерным блокам питания)

Итого

Удобно! Наконец то в это багажнике можно что-то увидеть, и даже найти!

Не смотря на недочеты в планировании и мелочи в исполнении — результат радует

, ивдохновил моего друга на своем хундай акценте реализовать подобное решение, ^___^.

Спасибо другу Анатолию за помосч! мы тогда на холодке, поторчали минут 40, пока устанавливали.

До встречи на дороге.
