Фундамент утепленная шведская плита: ушп своими руками

Оглавление

В чем особенность технологии?

Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
Глубина такого фундамента – минимальное.
Все коммуникационные трассы проходят внутри утепленной шведской плиты.
Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Потенциальные проблемы, возможности их предотвращения

Проведя анализ отзывов от пользователей, экспертов-застройщиков, можно указать на несколько затруднений при выборе УШП:

Стоимость, часто превышающая цену ленточного фундамента. Решение — выбор честного подрядчика, самостоятельная организация работ.

Реальная стоимость 1 кв. метра УШП (с доставкой, установкой) легко просчитывается — не более 3 тысяч (по состоянию цен на начало октября 2019 года). Подрядчики берут 7-12 тысяч, грабят доверчивых домохозяев.

Материал гильз — пластиковая труба, диаметром на 30-40% больше трубы, кабеля коммуникации, толщина стенки гильзы — 3-4 мм.

Риск повреждения теплого пола не больше, чем в доме с ленточным фундаментом, где установлена аналогичная система отопления. Нужно иметь точные планы расположения в толще пола труб, руководствоваться ими при строительно-ремонтных работах (установке сантехники, дверных косяков, встроенной мебели).
Необходимость постоянного отопления в холодные сезоны — в отличие от традиционных фундаментов, которые не страдают при вымораживании дома, УШП требуется постоянный подогрев (иначе начнется проседание участков плиты). Но обходится на 20-30% дешевле (система теплого пола, эффективная теплоизоляция фундамента, отсутствие «холодного плинтуса», термошвов), настолько ли часто требуется полностью оставлять жилой дом. Решение — применять очень экономные высокоавтоматизированные отопительные системы (например, пиролизные котлы на пеллетах, солнечные коллекторы), не использовать для часто оставляемых надолго строений (вроде дач).
Низкие вертикальные значения прочности. На фундаменте из УШП можно возвести одноэтажный дом из керамического кирпича, 2-3 этажа каркасного, из пенобетонных блоков. Проблемы с прочностью возникнут, если превысить значения.

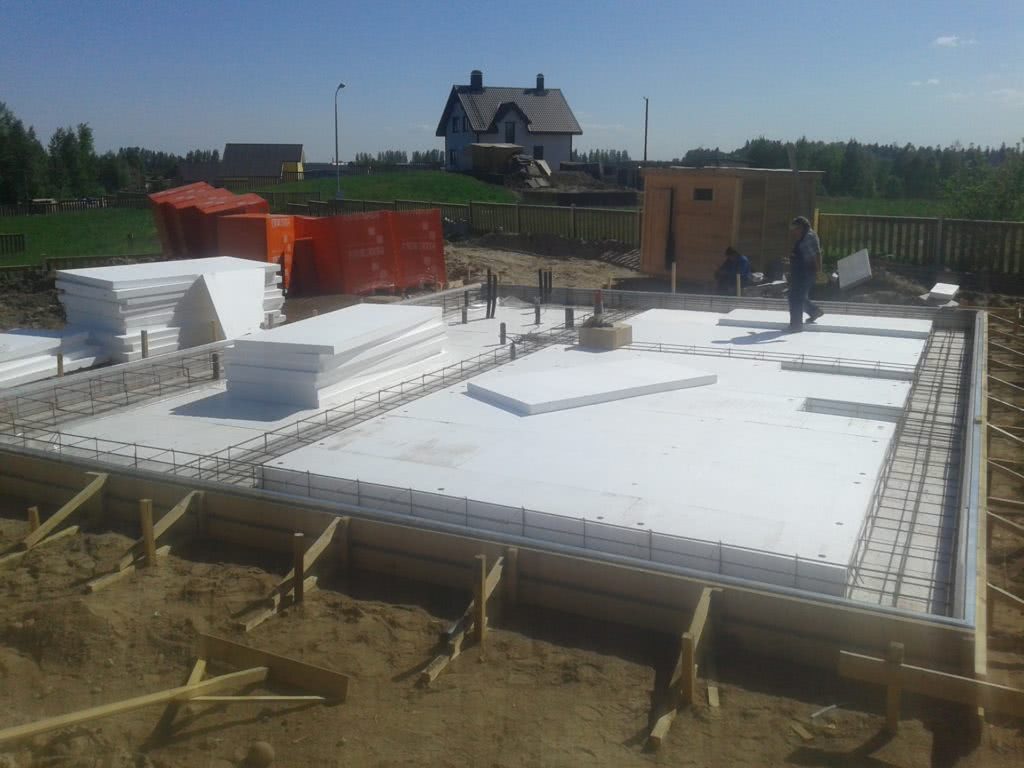

Выборка котлована, установка опалубки, начало заливки бетона

Состав фундамента УШП

В состав УШП фундамента, входит:

Подушка песчаная
Грунт
Трубы коммуникаций
Щебень
Пенополистирол, он же утеплитель
Сетка армирующая
Система «теплый пол», обогревательные элементы
Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Обзор материалов, инструментов

Для устройства фундамента потребуется сравнительно небольшой набор материалов, инструментов. Из материалов нужно приобрести в потребном по проекту количестве следующие:

Готовый бетон высокой марки.
Арматурные пруты, сетки.
Стальную проволоку.
Подпорки под арматуру.
Геотекстиль.
Пленочную гидроизоляцию.
Экструдированный пенополистирол в листах, L-блоках.
Полиуретановый клей.
Цемент М600.
Асбестобетонные плиты.
Пластиковые гильзы для коммуникаций.
Комплект труб, фитингов для обогреваемого пола.

Размещение труб отапливаемого пола

Инструменты:

лопаты;
перфоратор с пикой для разрыхления земли;
строительная тачка;
лазерный уровень, измерительная рейка;
инверторный сварочный аппарат;
вязальный крючок (вязальный пистолет);
угловая шлифмашина с набором абразивных дисков;
строительный вибратор;
бетономешалка;
гладильная рейка ручная, вибровариант;
опрессовочный насос;
сварочник для пластиковых труб;
труборез.

Разрез плиты, расположение дренажа — общий вид

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Преимущества шведской плиты

Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Технология изготовления фундамента шведская плита

Снимается слой грунта примерно до 40 см.
Утрамбовывается подушка гравийно-песчаная.
Затем монтируется дренаж по всему периметру здания (если есть проблема поднятия вод грунта) и трубы запланированных инженерных сетей.
Укладываются плиты и бортовые элементы в основании.
На подставках монтируется каркас из арматурного прутка (12мм).
Монтируются трубы для системы теплый пол, подключаются к коллекторному шкафу и производится закачивание воды (воздуха) по ним.
Плита заливается смесью бетона(10 см).
Производится выравнивание, затем шлифовка.

Как видно из вышесказанного, в основе фундаментной плиты находится утрамбованная гравийно-песчаная подушка.

Далее укладывается слой материала для теплоизоляции, бортовых элементов. Затем располагается плита, армированная прутком (12 мм) с расположенными и забетонированными трубами для теплого пола.

Разберем подробнее процесс изготовления шведской утепленной плиты

На подготовительном этапе до начала работ все делается практически так же, как и в случае с традиционной плитой фундамента (исследование грунта, зачистка площадки и т.д.).

Далее начинается снятие грунта до рассчитанной глубины, выравнивание дна и проверка его при помощи уровня.

Дно застилаем геотекстилем и приступаем к изготовлению гравийно-песчаной подушки. При использовании комбинации из песка и щебня обязательно должно быть разделение слоев также геотекстилем.

При этом нижний слой (15см) лучше сделать из щебня для того, чтобы он выполнял дренажную функцию. А затем уже засыпать слой песка примерно той же толщины для создания ровного основания при заложении пенополистерола (теплоизоляции). Подушка уплотняется виброплитой (трамбовочная машина). После этого прокладывается дренаж по периметру всей плиты для отвода грунтовых вод.

Как уже говорилось, в процессе засыпания гравийно-песчаной подушки одновременно прокладываются все запланированные коммуникации.

Так как все они закладываются под шведскую плиту, то к этому времени нужно точно рассчитать точки (ввод и вывод) канализации, водопровода и электричества вплоть до сантиметра.

Все, что вы не проложите в данный момент, вы уже не сможете смонтировать впоследствии, и вам придется искать дополнительные технические решения, что приведет к дополнительным временным и денежным затратам.

Далее закладывается опалубка с ребрами вниз из элементов пенополистерола (угловой и L-элемент).

Выбор утеплителя для шведской плиты

Так как из-за особенностей конструкции в шведской плите все нагрузки (вес дома, снеговые и т.д.), существующие у здания, передаются на утепляющий слой на весь срок службы здания, к материалу теплоизоляции предъявляются жесткие требования, особенно по вопросу прочности.

Утеплитель, находящийся под плитой, должен составлять по толщине не менее 200 мм. Требуется также и утепление отмостков (примерно 50см). Для этих целей используется экструзионный пенополистерол. Укладывается он в два слоя, между которыми стоит проложить гидроизоляционный слой. Желательно, чтобы марка пенополистерола, который будет закладываться под плиту, была ниже той, что будет закладываться под ребра. Это требуется для того, чтобы при неравномерной осадке снизить нагрузку на плоскость их соприкосновения.

Пенополистерол – это изоляционный материал. Он экологически чист, нетоксичен, имеет хорошую тепло- и звукоизоляцию. Применяется при строительстве уже довольно продолжительное время, зарекомендовав себя при этом как очень экономичный и удобный в работе материал. Обладая малой паропроницаемостью и теплопроводностью, он широко используется в целях теплоизоляции.

Преимущества пенополистерола:

не выделяет никаких опасных для человека и окружающей среды веществ;
экологичен в процессе всего срока службы;
долговечен, на нем не образуется трещин;
не может быть питательной средой для различной живности и микроорганизмов;
устойчив к воздействию бактерий, плесени, гнили, разложению;
обладает хорошей воздухопроницаемостью;
огнестоек.

При этом не следует допускать контакта пенополистерола с химическими соединениями, так как при воздействии с некоторыми из них он может просто раствориться. Под утеплитель также укладывается слой гидроизоляции для создания лучшей защиты плиты.

Далее вяжутся 2 сетчатых каркаса из арматуры один над другим. Они изготавливаются из 12 мм прутков с шагом 200мм. Во избежание повреждений слоя утеплителя используются специальные подставки под арматурный каркас. Также дополнительно можно уложить слой армированной сетки уже по верху труб теплого пола.

Теперь можно производить монтаж труб теплого пола.

В тему:

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

Как он устроен, схема

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

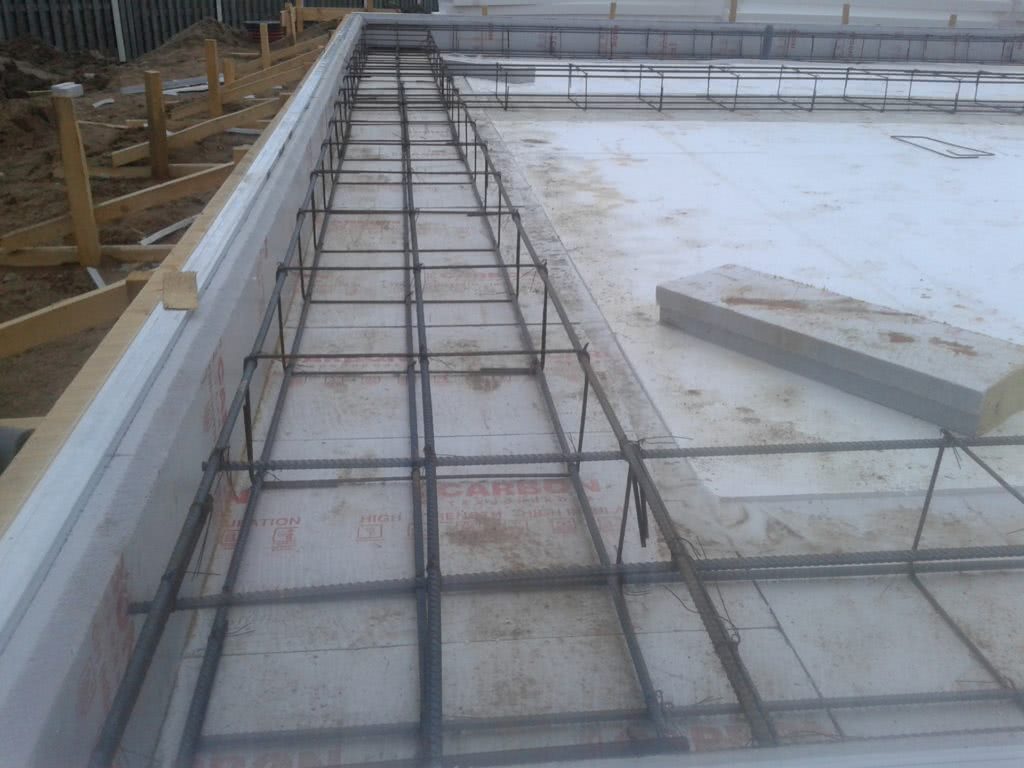

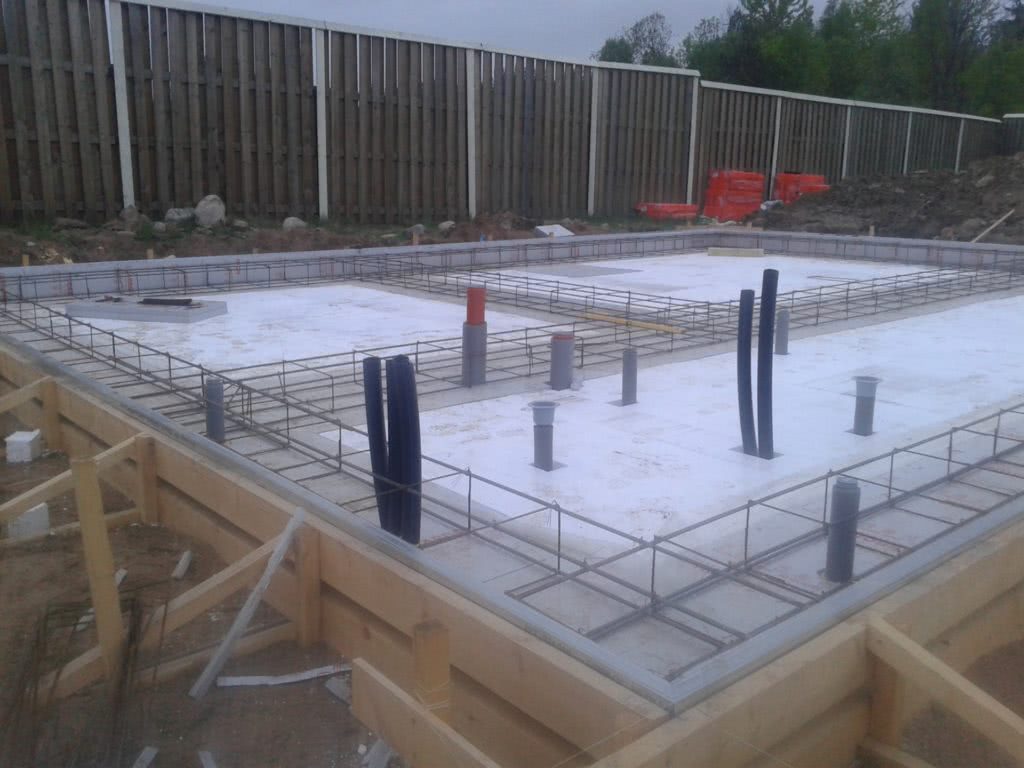

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

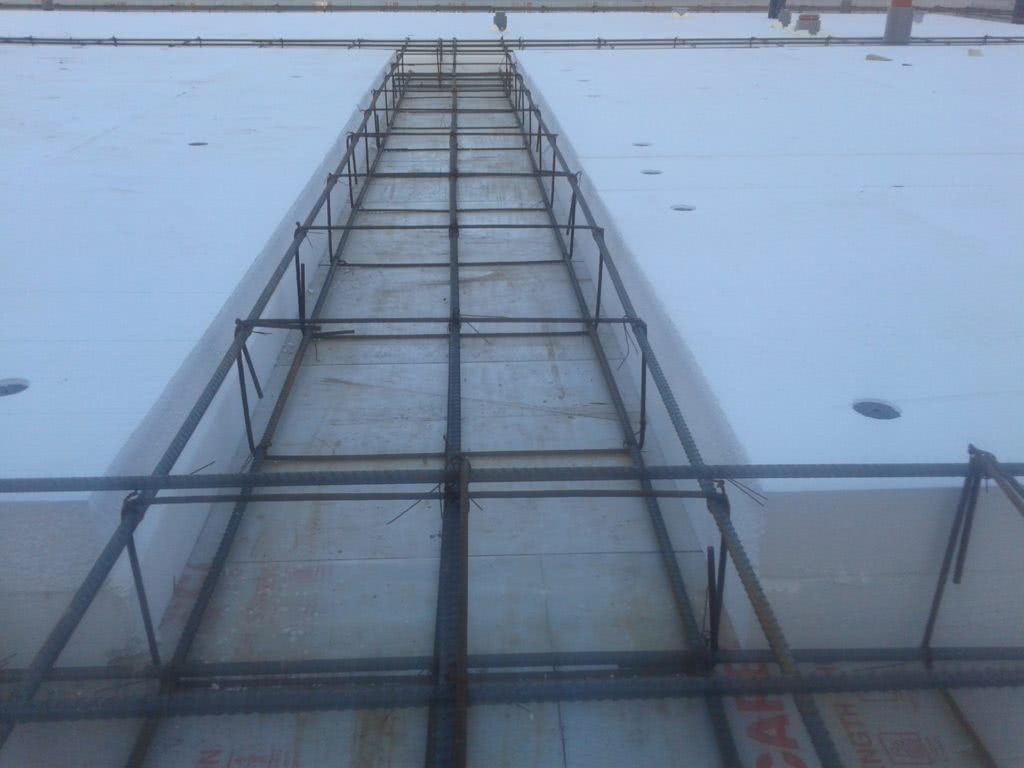

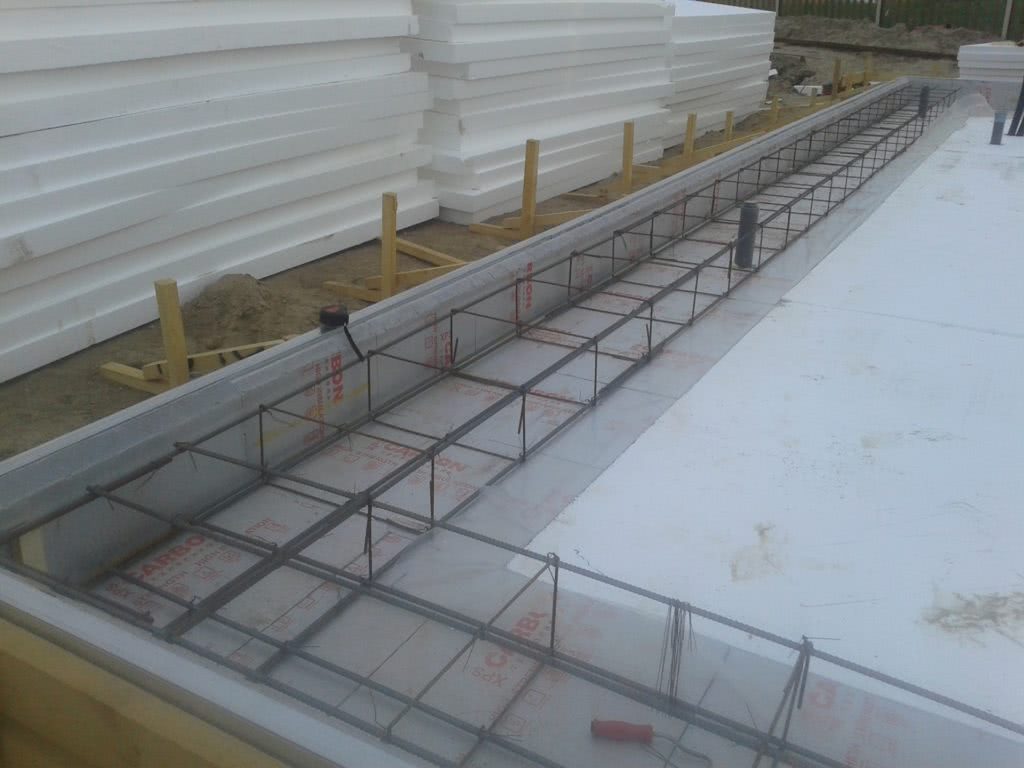

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

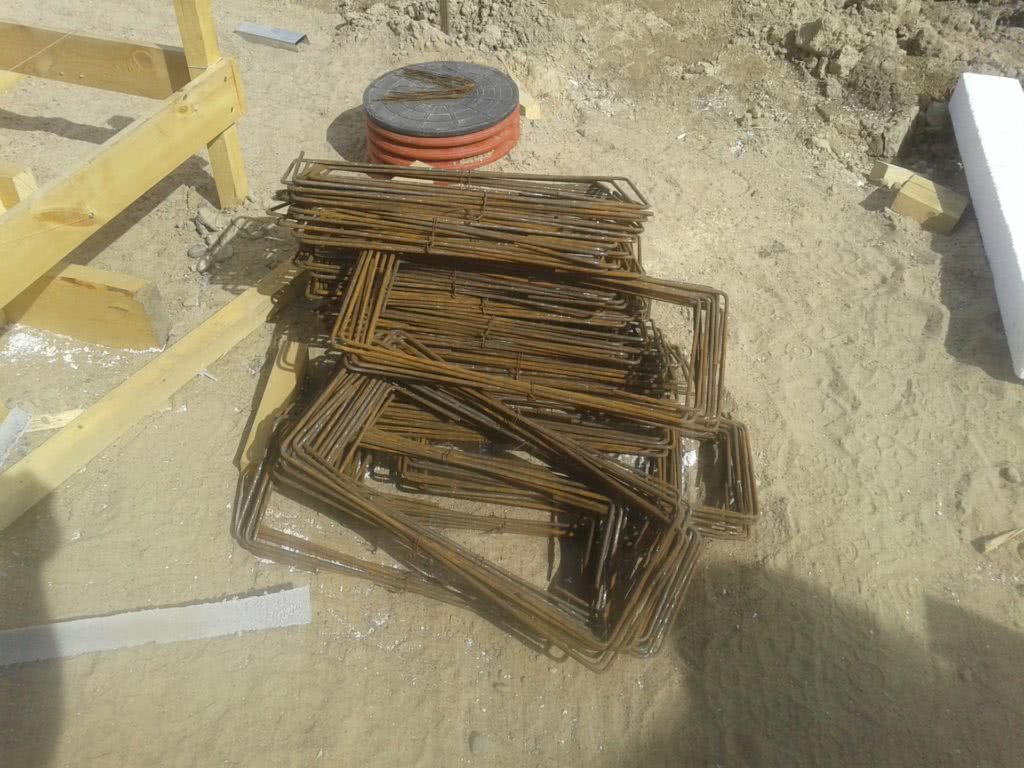

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

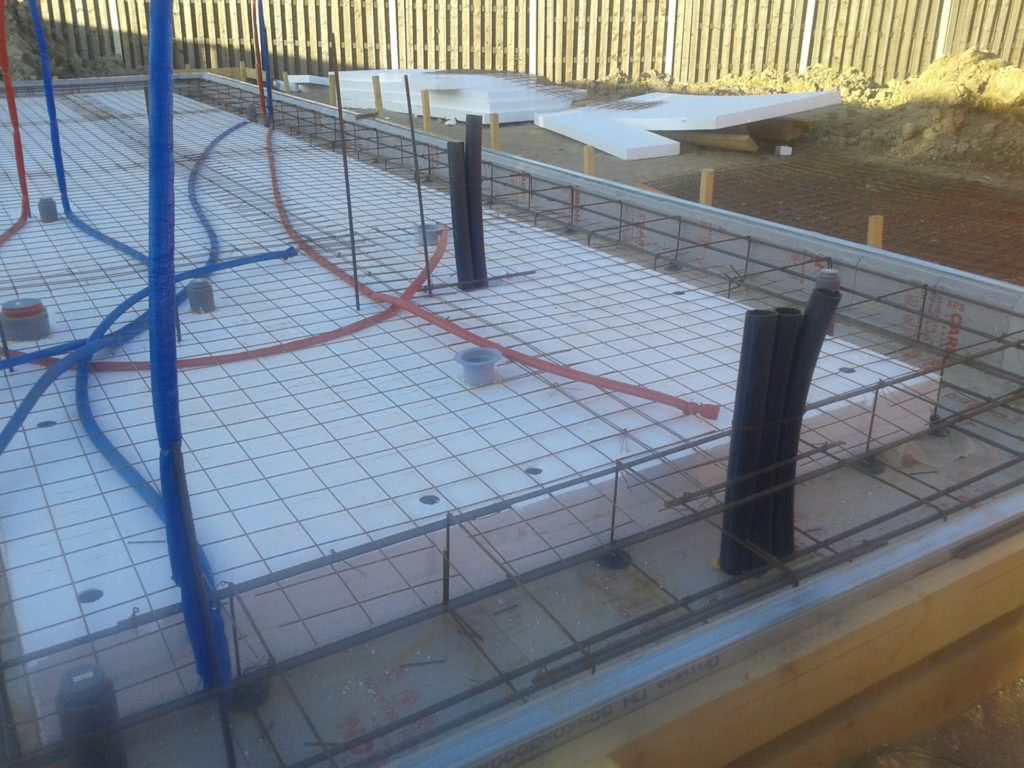

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Важно! Нагревательные трубы водяного теплого пола следует устраивать изолированным контуром для каждого помещения отдельно, что позволит отапливать каждую комнату независимо от других. Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально

Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

Важно! Систему отопления обязательно следует испытать на герметичность, заполнив ее теплоносителем. В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Проблемы УШП

Вполне понятно, что дом, устроенный на фундаменте УШП, станет эргономически выгодным – для обогрева здания требуется меньше ресурсов, соответственно счета за потребление тепла или электричества перестанут быть заоблачными. Тем не менее есть минусы, рассматривая которые стоит задуматься о целесообразности применения данного вида основания. Итак:

Фундамент применим для строительства «легких» домов – фахверк, каркас, плиты OSB. В крайнем случае, разрешено использовать блоки или кладку кирпича. Также следует ответственно подходить к выбору кровельного материала.
УШП используют в сравнительно холодных регионах страны. Для мягкого или среднего климата использовать ее нецелесообразно по причине слишком большой теплоемкости. Она бывает, вредна, так как грозит дискомфортом, образованием плесени, потерей жесткости структуры.
Основание целесообразно при высоком залегании грунтовых вод и капризном грунте – пучинистость, плавуны. Это характерно и для классической плиты. В ином случае ее заливают, если этажность дома большая или материал для строительства тяжел.
Не рекомендуется устраивать УШП на сложных рельефах. Грунт обладает таким свойством, как движение, поэтому для конструкции это чревато нарушением целостности ввиду небольшого слоя бетонной заливки.
Тщательно проанализировав участок и архитекторские планы объекта, или сделав это при помощи специалистов, приходят к выводу о применении или недопущении шведской утепленной плиты в качестве основания под собственный дом.

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

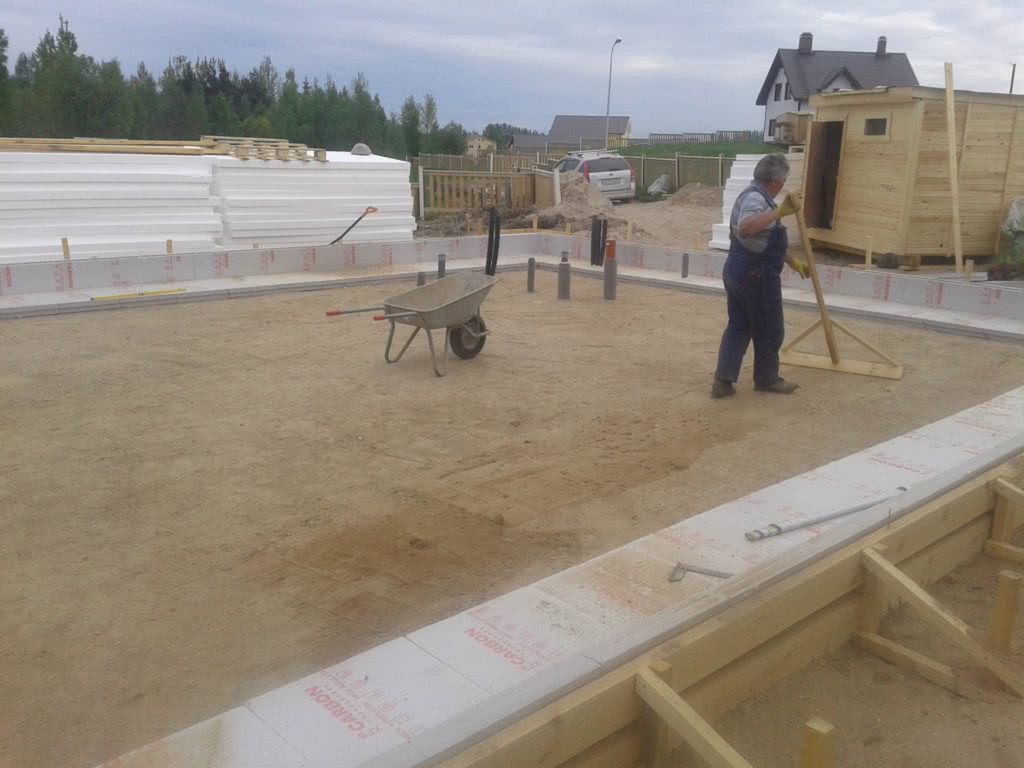

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды. Слой песчаной подушки должен получиться от 15 см

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

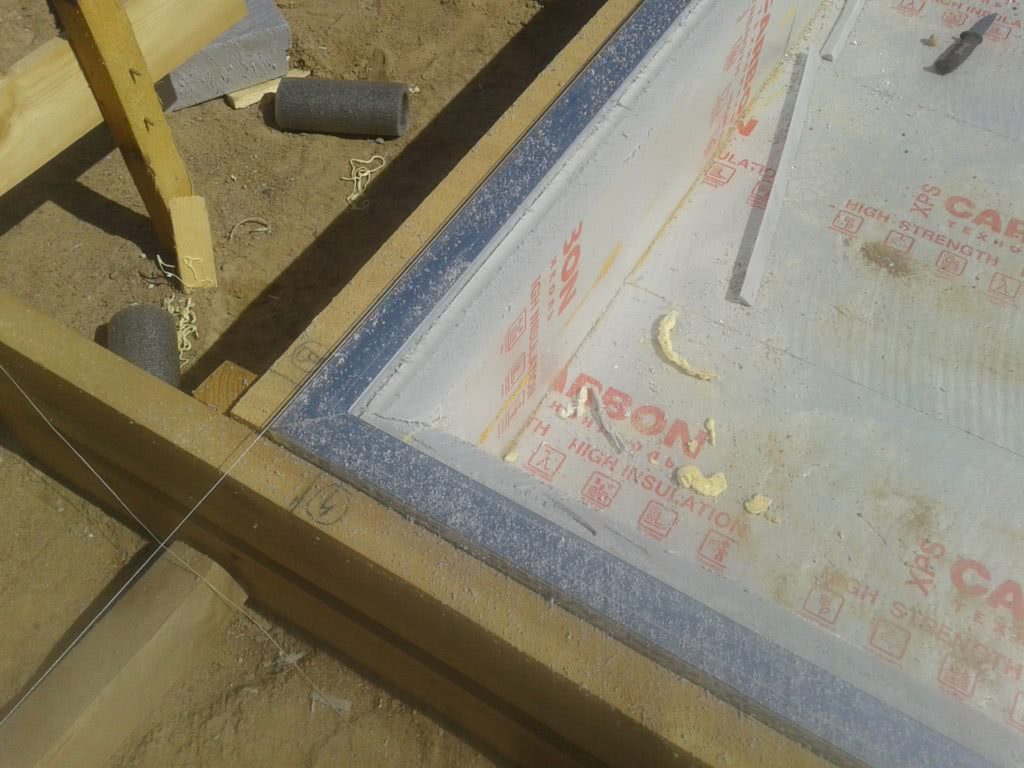

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

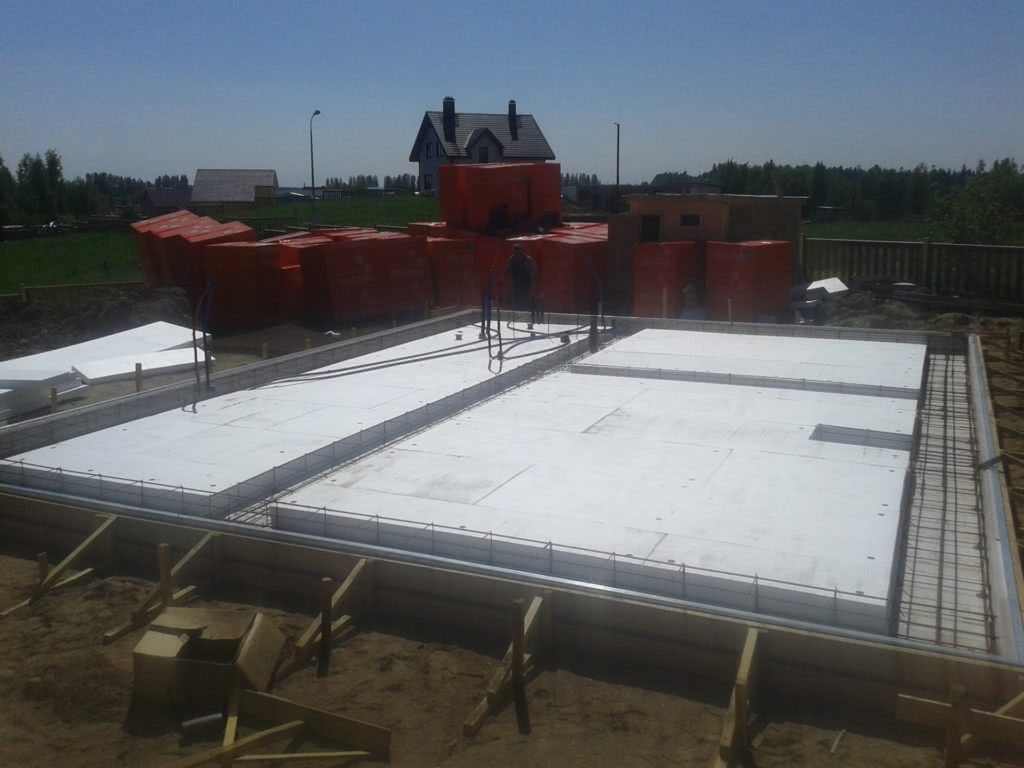

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

Таким образом инженеры узнают:

химические и физико-механический свойства грунта;
степень пучения почвы;
уровень подземных источников;
климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.
