Гост 8240-97. швеллеры стальные горячекатаные. сортамент (с изменением n 1)

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.


Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

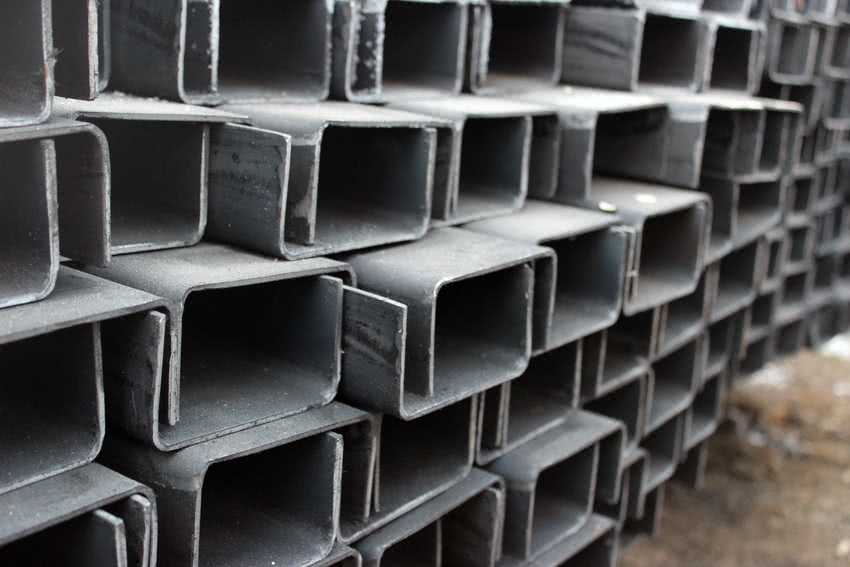

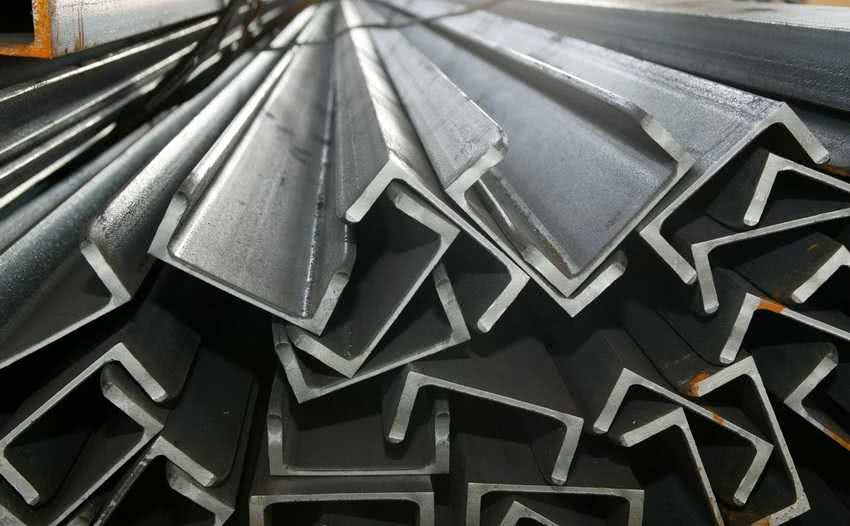

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

  • Сталь углеродистая кипящая и полуспокойная: высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.

Сталь углеродистая спокойная и низколегированная:

  • высота 25-310 мм,

длина полок 26-160 мм,
толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.


Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

  • высота 32 — 300 мм;
  • длина полок: длинной 22 — 160 мм,
  • короткой 12 — 90 мм,

толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Расчет массы и стоимости на примере швеллера 10

Деталь с обозначением 10 – очень популярный вариант металлопроката. Его сорта, виды регламентируются ГОСТом 8240, созданным в 1989 году. К свойствам балки относятся габариты полок и стенок, радиусы скруглений с отметкой 10У.

Данный швеллер представлен тремя подтипами:

  • У – с уклоном;
  • П – с параллельными гранями;
  • Э – изделия с экономным бюджетом, параллельными полками.

Внимание!

Каждый вид продукции обозначается по-своему – 10П, 10У или 10Э, перечисленные значения есть в специальной таблице. Числовые данные одинаковы, но это не значит, что детали идентичны.

В большинстве отраслей используется вариант 10П, благодаря его компактным габаритам. Больше всего он подходит для несущих конструкций индивидуального строительства. Цифра 10 говорит о его высоте, равной 100 мм., а буква П – о типе профиля и размещении полок. Основные параметры данного вида:

  • ширина – 46 мм.;
  • толщина стенки – 4,5 мм., полки – 7,6 мм.;
  • радиус искривления – 7 мм.
  • радиус скругления полочной кромки – 4 мм.

Чтобы рассчитать вес, нам нужна площадь сечения. Она равна 10,9 см. кв. Масса 1 метра металлической балки с обозначением 10 и плотностью 7,85 г/см³, по расчетам, равна 8, 59 кг.

Допустимая погрешность – от 3 до 5%. Средняя цена одного метра такой продукции составляет 365 руб (2019 год).

Обозначения на чертежах кмд

Условные знаки на чертежах, которые соответствуют тому или иному параметру, помогают сделать проект более компактным, без ущерба для его емкости.

Данные обозначения наравне с другими аспектами работы архитектора, определяются общепринятыми нормами и правилами употребления.

Ранее, в наших материалах мы говорили о том, как важна четкость составления и читабельность проекта.

Рассматривали многие теоретические стороны черчения.

Сегодня же, мы подобрали для наших читателей и коллег графические иллюстрации, которые помогут правильно создать чертеж для различных конструкций.

Материалы, собранные нами охватывают все ключевые моменты разработки проекта. Вы увидите примеры от деления на конструкторские элементы, до форм оформления документов.

Мы сделали подборку из условных обозначений, как отдельных элементов строения, так и представили полные примеры правильно составленных КМД.

Искренне надеемся, что наряду с ранее рассмотренными темами, эти материалы помогут Вам в Вашей работе.

В свою очередь, мы также всегда рады прийти к Вам на помощь.

Наши специалисты разработают качественный КМД проект любой сложности в кротчайшие сроки и по самым оптимальным ценам.

Просто в «Лукаринвест» не работают по-другому.

А ознакомиться с нашей подборкой обозначений, Вы можете по ссылкам ниже.

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

  • вес погонного метра;
  • площадь поперечного сечения;
  • осевой момент инерции;
  • осевой момент сопротивления;
  • радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Очень важно выбирать те марки швеллеров, механические характеристики которых не ниже расчетных более, чем на 5%. Если такое условие для выбранной марки изделия не выполняется, то лучше взять швеллер на один номер выше

Классы проката

9.5 мм
2.30 cм
5.2 мм
200 мм
9.0 мм
76 мм

Размеры швеллера 20П

Купить швеллер 20 можно различных типов, которые распространяются и на весь сортамент продукции в целом. Распространенные группы следующие:

  • продукция, отличающаяся наличием уклона между полками. Маркируются такие материалы литерой У, например, швеллер 20У, и отличаются наличием угла между элементами конструкции и вертикалью. Удобно использовать такие изделия в качестве направляющих, так как геометрия обеспечивает надежную поддержку для роликов и аналогичных систем;
  • вторая группа имеет обозначение П, входит в нее и рассматриваемое изделие. Производители швеллера 20П создают материалы этого класса с параллельными полками. Такие изделия имеют большую жесткость, если усилие прикладывается к площадке, так как деформации мешают полки, потому в строительной сфере и машиностроении продукция нашла широкое применение, в том числе в виде несущих элементов;
  • третий класс маркируется Э, то есть экономичные изделия, грани которых параллельны. Название серия получила за счет того, что цены швеллера 20 этого класса оказываются доступнее аналогов. Достигается этот фактор за счет снижения затрат металла при выпуске профиля, очевидно, что страдают от этого в первую очередь несущие характеристики, потому прокат гарантированно работает в условиях с меньшими постоянными/переменными воздействиями. Для серьезных нагрузок стоит купить швеллер 20П;
  • схожей по характеристикам можно назвать категорию Л, то есть легкие профили. Компоненты конструкций облегчены, что делает их разумным решением при необходимости придать системе высокую прочность при экономии веса;
  • производители швеллера 20 так же выпускают материалы с маркировкой С, то есть специальную продукцию. Данные компоненты имеют уклон внутренних граней, что роднит их с классом У. По этой причине сечение в поперечном направлении у отмеченных групп схоже, аналогичным образом общие черты имеют профили П, Э и Л. Уклон полок для специального типа и У соответствует разбросу от 4 до 10 процентов.

Помимо приведенных классов существует разделение по точности прокатки. Купить швеллер 20 можно высокой точности профилирования и повышенной, группа А и Б соответственно. От показателя зависит строгость допустимых отклонений от табличных параметров, а значит надежность при эксплуатации. Материал лучше поддается расчетам несущей способности при проектировании, так как выше вероятность соблюдения оптимального уровня. За характеристики приходится расплачиваться повышением цены швеллера 20 П.

Отдельного внимания заслуживает сортамент проката, согласно нормативам стандарта, можно купить швеллер 20 П, а так же различные типовые размеры шириной от 50 до 400 мм с полками от 32 до 115 мм.

Масса швеллера 20

Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.

При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.

Классификация, размеры и поперечное сечение

Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.

Марки стали для фасонного проката

Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Особенности швеллера 16: размеры, вес и стоимость

Швеллер 16 широко используют для укрепления крупногабаритных конструкций, таких как мосты, опоры, а также при заливке фундамента высокоэтажных домов. Технические особенности специальной серии металлопроката предусматривают его применение в машиностроении, вагоностроении и судостроении.

Главная особенность состоит в уклоне граней в середине изделий, что дает повышенную прочность на изгиб и устойчивость при кручении.

Данный сорт продукции имеет три серии:

  • 16П – используют в монтажных работах благодаря легкости установки;
  • 16У – отличается устойчивостью к вертикальным нагрузкам, что предполагает его применение в зонах с повышенной сейсмической активностью;
  • 16Л – благодаря небольшому весу употребляется для возведения монолитных конструкций и в судостроении.


В зависимости от конструкции швеллеры имеют различное целевое назначение.Все изделия соответствуют конкретному ГОСТу:

  • 8240-97 – горячекатаные швеллеры;
  • 8278-83 – холодногнутые швеллеры с равными полочками;
  • 8281-80 – гнутые с неравными полками.

Стандартные размеры швеллера 16 соответствуют таким значениям:

  • высота – 160 мм;
  • ширина полок – 64 мм;
  • толщина стенки – 5 мм;
  • толщина полочки – 8,4 мм.

Вес швеллера 16 соответствует значению 14,2 кг. В одной тонне насчитывается около 70 м проката. Эти показатели прямо пропорционально влияют на ценообразование стального профиля. Например, средняя цена швеллера 16 за метр составляет 520 рублей. Продукцию выпускают длиной от 2 до 12 м.

На заметку! Длина изделия влияет на удобство его транспортировки. Именно поэтому не практикуется производство швеллеров свыше 12 м. В то же время именно эта длина наиболее ходовая, как раз под нее рассчитаны специальные автоплатформы.


Длина швеллера может быть различной и чаще всего начинается от 2 м.

Швеллеры стальные горячекатаные (специальные) по ГОСТ 8240-97

В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных специальных (серия С)

№ швеллера (серия С) h b s t R r Уклон полок, % А m Ix Wx ix Iy Wy iy X0
80 45 5,5 9,0 9,0 1,5 6 11,80 9,26 115,82 28,95 3,13 22,24 7,63 1,38 1,57
14С 140 58 6,0 9,5 9,5 4,75 18,51 14,53 563,70 80,50 5,52 53,20 13,01 1,70 1,71
14Са 140 60 8,0 9,5 9,5 5,0 10 21,30 16,72 609,10 87,01 5,35 61,02 14,09 1,69 1,67
16С 160 63 6,5 10,0 10,0 5,0 21,95 17,53 866,20 108,30 6,28 73,30 16,30 1,83 1,80
16Са 160 65 8,5 10,0 10,0 5,0 25,15 19,74 934,50 116,80 6,10 83,40 17,55 1,82 1,75
18С 180 68 7,0 10,5 10,5 5,3 25,70 20,20 1272,00 141,00 7,04 98,50 20,10 1,96 1,88
18Са 180 70 9,0 10,5 10,5 5,3 29,30 23,00 1370,00 152,00 6,84 111,00 21,30 1,95 1,84
18Сб 180 100 8,0 10,5 10,5 5,0 6 34,04 26,72 1791,01 199,00 7,25 305,48 43,58 3,00 2,99
20С 200 73 7,0 11,0 11,0 5,5 10 28,83 22,63 1780,37 178,04 7,86 128,04 24,19 2,11 2,02
20Са 200 75 9,0 11,0 11,0 5,5 10 32,83 25,77 1913,71 191,37 7,64 143,63 25,88 2,09 1,95
20Сб 200 100 8,0 11,0 11,0 5,5 6 36,58 28,71 2360,88 236,09 8,03 327,23 46,30 2,99 2,93
24С 240 85 9,5 14,0 14,0 7,0 44,46 34,90 3841,35 320,11 9,29 268,89 43,70 2,46 2,35
26С 260 65 10,0 16,0 15,0 3,0 44,09 34,61 4088,00 314,50 9,63 115,60 171,60 5,03 3,91
26Са 260 90 10,0 15,0 15,0 7,5 8 50,60 39,72 5130,83 394,68 10,07 343,15 52,62 2,60 2,48
30С 300 85 7,5 13,5 13,5 7,0 10 43,88 34,44 6045,43 403,03 11,74 260,74 41,41 2,44 2,20
30Са 300 87 9,5 13,5 13,5 7,0 10 49,88 39,15 6495,43 433,03 11,41 288,78 43,93 2,41 2,13
30Сб 300 89 11,5 13,5 13,5 7,0 10 55,88 43,86 6945,43 463,03 11,15 315,35 46,29 2,38 2,09

Расчет нагрузки на швеллер (расчет на прочность)

Зачастую швеллер применяется для изготовления металлоконструкций (крановых мостов, ферм, лестниц, цеховых пролетов и пр.), при монтаже быстровозводимых зданий и сооружений, каркасов гаражей, стеллажей складских помещений, перекрытий, оснований крыш, армирования и усиления узлов. Основное достоинство этого проката – высокая несущая способность, которая имеет место благодаря форме его сечения (П-образное), при относительно малой металлоемкости. Методика расчета размера швеллера, таблица моментов сопротивления швеллера по ГОСТ — смотрите здесь.

П-образный профиль, как горячекатаный, так и гнутый в металлоконструкциях чаще всего работает либо просто на изгиб, либо на изгиб + растяжение/сжатие. Расчет швеллера на прогиб (на прочность) – является обязательным при проектировании изделия, в состав которого входит данный профиль. Он может быть проверочным и проектировочным. Рассмотрим на примере расчет распределенной нагрузки на швеллер, который имеет шарнирное закрепление.

Пусть имеется швеллер 10П, изготовленный из стали 09Г2С. Длина балки составляет 10 метров. Для того, чтобы определить допустимое значение нагрузки на швеллер (допустимые значения), необходимы некоторые справочные данные. Возьмем их из соответствующих ГОСТов и СНиПов.

Предел текучести стали 09Г2С (или нормативное сопротивление) составляет Rун = 345 МПа. Моменты сопротивления швеллера 10П берем из ГОСТ 8240-97, и их значения относительно осей Х и Y составляют: Wx=34,9 см3, Wy=7,37 см3. Максимальный изгибающий момент возникает балке с таким типом закрепления и нагружения посередине, и определяется из выражения: М = W∙Rун.

Произведем расчет допустимого момента для двух случаев расположения швеллера: 1) стенка расположена вертикально; 2) стенка расположена горизонтально. Тогда:

  • М1 = 34,9∙345=12040,5 Н∙м
  • М2 = 7,37∙345=2542,65 Н∙м

Зная момент, определим допустимые значения распределенной нагрузки на швеллер. Она составит:

q1 = 8∙М1/L2 = 8∙12040,5/102 = 963,24 Н/м или 96,3 кгс/м q2 = 8∙М2/L2 = 8∙2542,65/102 = 203,4 Н/м или 20,3 кгс/м

Получив значения допустимых распределенных нагрузок на швеллер, можно сделать вывод, что при данных условиях несущая способность швеллера расположенного по вертикали примерно в пять раз больше, чем в случае его расположения по горизонтали.

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

  • Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.
  • Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.
  • Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.
  • Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

С уклоном внутренних граней полок. ГОСТ 8240-97

Условные обозначения:

  • h — высота швеллера;
  • b — ширина полки;
  • S — толщина стенки;
  • R — радиус внутреннего закругления полок;
  • t — толщина полки;
  • r — радиус закругления полок.
Номер швеллера серии У Размеры, мм Масса 1м, кг
h b S t R r
не более
швеллер 5У 50 32 4,4 7 6 2,5 4,842
швеллер 6,5У 65 36 4,4 7,2 6 2,5 5,899
швеллер 8У 80 40 4,5 7,4 6,5 2,5 7,049
швеллер 10У 100 46 4,5 7,6 7 3 8,594
швеллер 12У 120 52 4,8 7,8 7,5 3 10,43
швеллер 14У 140 58 4,9 8,1 8 3 12,29
швеллер 16У 160 64 5 8,4 8,5 3,5 14,23
швеллер 15аУ 160 68 5 9 8,5 3,5 15,35
швеллер 18У 180 70 5,1 8,7 9 3,5 16,26
швеллер 18аУ 180 74 5,1 9,3 9 3,5 17,45
швеллер 20У 200 76 5,2 9 9,5 4 18,37
швеллер 22У 220 82 5,4 9,5 10 4 20,98
швеллер 24У 240 90 5,6 10 10,5 4 24,06
швеллер 27У 270 95 6 10,5 11 4,5 27,66
швеллер 30У 300 100 6,5 11 12 5 31,78
швеллер 33У 330 105 7 11,7 13 5 36,53
швеллер 36У 360 110 7,5 12,6 14 6 41,91
швеллер 40У 400 115 8 13,5 15 6 48,32

С параллельными гранями полок. ГОСТ 8240-97

Номер швеллера серии П Размеры, мм Масса 1 м, кг
h b S t R r
не более
швеллер 5П 50 32 4,4 7 6 3,5 4,840
швеллер 6,5П 65 36 4,4 7,2 6 3,5 5,897
швеллер 8П 80 40 4,5 7,4 6,5 3,5 7,051
швеллер 10П 100 46 4,5 7,6 7 4 8,595
швеллер 12П 120 52 4,8 7,8 7,5 4,5 10,42
швеллер 14П 140 58 4,9 8,1 8 4,5 12,29
швеллер 16П 160 64 5 8,4 8,5 5 14,22
швеллер 16аП 160 68 5 9 8,5 5 15,34
швеллер 18П 180 70 5,1 8,7 9 5 16,26
швеллер 18аП 180 74 5,1 9,3 9 5 17,46
швеллер 20П 200 76 5,2 9 9,5 5,5 18,37
швеллер 22П 220 82 5,4 9,5 10 6 20,97
швеллер 24П 240 90 5,6 10 10,5 6 24,05
швеллер 27П 270 95 6 10,5 11 6,5 27,65
швеллер 30П 300 100 6,5 11 12 7 31,78
швеллер 33П 300 105 7 11,7 13 7,5 34,87
швеллер 36П 360 110 7,5 12,6 14 8,5 41,89
швеллер 40П 400 115 8 13,5 15 9 48,28
