Подключение проходных переключателей с 3-х мест
Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.
Как устроен выключатель с тремя клавишами
На вид тройной выключатель света выглядит как обычный, но имеет три подвижные панели. Это определяет габариты прибора – в большинстве случаев он несколько шире одно- и двухклавишных аналогов.
Каждая управляет своей группой контактов на включение-отключение независимо от остальных. При манипуляциях с клавишей напряжение подается (и снимается) на выделенную нагрузку.
Внутренняя схема прибора.
Если снять клавиши, то откроется механизм выключателя с 3 подвижными элементами.
Тройной выключатель со снятыми панелями.
Для установки выключателя на место монтажа потребуется демонтировать и декоративную пластиковую рамку. Подобную конструкцию имеют выключатели и других конструктивных исполнений – например, трехкнопочные.
Аппарат готов к монтажу.
После этого будут доступны:
- винты разжимных лепестков;
- клеммы для подключения проводов;
- отверстия для крепления прибора на поверхность.
Видно, что у прибора общий контакт находится сверху, но так бывает не всегда. Это надо учесть при подготовке к монтажу.
Разновидности тройников
Тройник SP-3e-USB с заземлением на три гнезда 220 V и на 2 гнезда USB 5V Классификация приборов может проводиться по разным критериям. Они различаются по функционалу:
- тройник с заземлением и без него;
- с кнопкой стабилизации напряжения на блоке;
- со специальными шторками для защиты от влаги;
- с таймером, экраном – такие устройства используются редко;
- с USB портом для подключения телефонов, планшетов и других гаджетов;
- с евровилкой и еврогнездом.
Тройники для розетки также различаются по форме, объему. Есть квадратные, треугольные, круглые приборы. Выделяют плоские и объемные переходники. По цветовому решению можно выделить белые, черные, цветные модели, подходящие под разный интерьер.
Классифицируются переходники и по числу разъемов. Бывают тройники и двойники для розетки, сетевые фильтры и удлинители могут иметь большее число контактов.
Ключевые виды
При устройстве водопровода или канализации необходимо предварительно решить, какие трубы будут использоваться для строительства этих сетей. Они могут быть стальными, металлопластиковыми или полимерными. Поэтому и фитинги (соединительные части) надо подбирать под определенные виды труб. В свою очередь, тройники классифицируются на такие разновидности:
- Металлические делают из латуни, чугуна или стали. Главное преимущество этих деталей — высокая прочность и надежность.
- Пластиковые тройники-фитинги, изготовленные из полипропилена (ПП), полиэтилена (ПЭ) и ПВХ. Основное достоинство полимерных моделей — долговечность и экологичность.
- Композитные — детали, благодаря которым можно соединить между собой трубы из пластика и металла. Такие тройники производят из полиэтилена, оборудованного латунными или стальными втулками.
Требования безопасности
При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.
Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:
- отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
- создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
- проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.
Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.
Компании-производители
Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.
Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:
- БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
- БЭЛЛА БКВР-212 (есть индикационная подсветка);
- БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).
Блок комбинированный Бэлла БКВР-033 и БКВР-054
Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.
Как сделать своими руками
Штепсельная вилка, кабель, колодка с разъемами
Не всегда в продаже можно найти удлинитель подходящей длины. Тогда его можно собрать самостоятельно. Это несложно, нужно лишь заранее подготовить нужные приспособления и соблюдать инструкцию.
Потребуется:
- Кабель ПВС. Сечение выбирается заранее, в зависимости от нагрузки. Определить диаметр можно по специальным таблицам. Для нагрузки 3,5 кВт нужен провод 1,5 кв.мм, более 5 кВт – 2,5 кв.мм.
- Штепсельная вилка определенного стандарта. Нужно заранее уточнить, нужно ли заземление.
- Колодка с разъемами. Оптимальный вариант – 3-4 вывода.
- Инструменты – отвертка и нож.
Штепсельная вилка в разобранном виде
Как собрать удлинитель:
- Зачистить концы провода от верхней изоляции на 50-70 мм.
- Зачистить от следующего изоляционного слоя каждую жилу примерно на 1 см.
- Разобрать вилку и присоединить к ней провод с соблюдением маркировки. Зеленый или желто-зеленый цвет имеет заземляющая жила.
- Скрутить вилку обратно.
- Разобрать колодку и подсоединить к ней кабель.
- Собрать колодку.
Можно проверять собранное устройство и затем включать его. Его можно прозвонить тестером или мультиметром для определения корректности подключения и отсутствия короткого замыкания.
Техника безопасности
Ненадежный контакт между штепселем тройника и стационарной розеткой может привести к возгоранию
Работа с электрооборудованием всегда сопровождается риском поражения электрическим током. Чтобы этого не произошло, нужно соблюдать основные требования безопасности.
Установкой розетки должен заниматься человек, имеющий знания, навыки и умения в области электротехники и электричества. Мастер должен иметь профессиональный инструмент для работы.
Устройство нельзя ронять, допускать механических повреждений, заливать жидкостью. В первую очередь, при механических повреждениях может нарушиться внутренняя структура и контакт. Это ведет к перегреву как самого переходника, так и его контактов. Нагрев может привести к риску возникновения короткого замыкания.
При установке в комнате с высокой влажностью и запыленностью нужно выбирать модели с соответствующей степенью защиты и специальными защитными шторками. Применение обычных изделий в сложных климатических условиях запрещено.
Нельзя допускать превышения нагрузки. Чрезмерная мощность, на которую не рассчитан электрический тройник, может привести к перенапряжению. По этой же причине не рекомендуется покупать переходник более чем с тремя выводами.
Периодически нужно проверять целостность изоляции на проводах. С течением времени она изнашивается и может разрушаться, из-за чего жилы будут оголены. Этого допускать нельзя, так как может произойти возгорание или короткое замыкание.
В любом современном доме имеется большое количество техники, нуждающейся в подпитке из электросети. Как правило, ее количество очень сильно превышает количество имеющихся в доме розеток. Решить эту проблему может покупка самого обыкновенного пластикового тройника.
Блочная сборка подрозетников и розеток
Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.
Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.
Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.
Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.
Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.
Что такое тройник для розетки
Тройник Hama H-108846 позволяет подключить до 3 устройств
Устройство, главной функцией которого является возможность подключения трех приборов в один разъем розетки, называется электрический тройник. Есть приборы, различающиеся по цвету, форме, объему, функциям, возможности подключения USB устройств. Но внутренняя комплектация остается неизменной.
Сколько стоит электро-тройник, напрямую зависит от дополнительных опций, фирмы производителя, конструкции, надежности. Самое дешевое устройство без дополнительных функций можно приобрести примерно за 25 рублей.
Подключать через разветвитель лучше электроприборы, которые не требовательны к характеристикам электропитания. Для сложной техники вроде компьютеров, телевизоров, аудиосистем лучше использовать сетевые фильтры. Электрические разветвители не смогут защитить устройство от резких скачков напряжения. Также сетевые фильтры лучше ставить в домах с нестабильным электропитанием.
Фаза слева или справа
Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
желто-зеленый провод – земля
синий или бело-синий – ноль
разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.
Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.
К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
Разводка проводов
После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.
Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.
Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.
Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.
Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.
После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.
Подключение розеток шлейфом
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
категорически нельзя
можно в отдельных случаях
можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

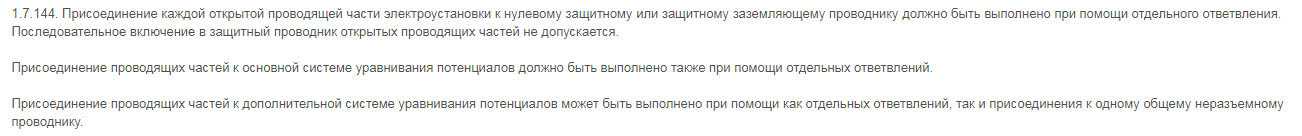

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Методы подсоединения
Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.
С помощью распределительной коробки
Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.
С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты
При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек
Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.
Без распределительной коробки
При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков
Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель)
Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль
Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.
Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.
Тройная розетка: подготовка к установке
Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.
Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.
Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.
По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.
Меры предосторожности
Чтобы обезопасить себя от поражения током или пожара, нужно соблюдать несложные меры предосторожности. Во-первых, нужно следить за внешним состоянием разветвителя, не имеет ли он следов намокания или сколов после падения. Поврежденный тройник несет в себе сильную угрозу жизни и здоровью, так как повреждения штепселя ведет к перегреву контактов и корпуса
Поврежденный тройник несет в себе сильную угрозу жизни и здоровью, так как повреждения штепселя ведет к перегреву контактов и корпуса.
Прожектор галогенный — обзор современных моделей, виды, устройство и принцип действия прожектора Гофра для кабеля: виды, размеры, особенности выбора и применения. Советы по монтажу и прокладке кабеля (105 фото)
Во-вторых, в помещении с высокой влажностью и запыленностью запрещается использовать тройники, не защищенные плотной крышкой. В-третьих, необходимо не перегружать тройник: чем больше мощных приборов включено через него в сеть, тем больше угроза его перенапряжения.
Установка розеточного блока
Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.
Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.
Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.
Схема подключения розеточного блока
Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:
На фото ниже пример розетки фирмы Sedna для розеточного блока:
А вот так выглядит рамка для розеточного блока на четыре гнезда:
Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:
Перемычки — фаза, ноль и заземление для соединения розеток в блоке
Места подключения жил кабеля в розетке:
Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:
Все розетки установлены и подключены:
Установка передних панелей розеток и рамки завершена:
Монтаж выключателя
Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.
Кабель со снятой оболочкой.
Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:
Подрозетник, готовый к установке прибора.
Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

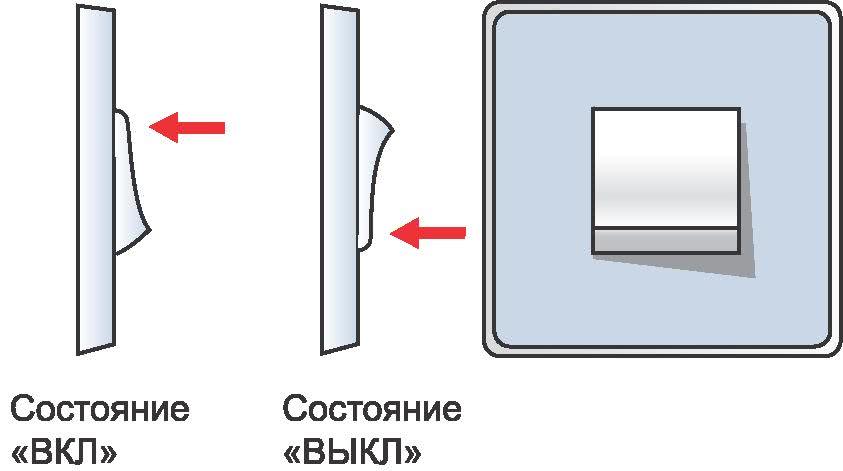

Правильное положение клавиши при установке.
В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.
Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.
Момент установки трехклавишника.
После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.
Схема сборки тройника.
Монтаж распаечной коробки
Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:
Монтаж проводников для трех светильников.
Соединение жил выполнить согласно схеме, приведенной выше:
- проводники PE (желто-зеленые) соединить между собой;
- нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
- красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
- белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.
Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.
Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.
Монтаж проводников для многорожковой люстры.
Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.
Что потребуется для монтажа
Выполнить электромонтаж не получится без минимального набора инструментов:
- для зачистки изоляции потребуется монтерский нож;
- для укорачивания проводников нужны будут монтерские кусачки;
- для проверки отсутствия напряжение понадобится отвертка-индикатор или мультиметр;
- для монтажных работ — набор отверток.
Если подключение в распредкоробке выполняется методом скрутки медных проводников, то места соединений желательно пропаять. Для этого нужен будет паяльник и расходники к нему. Возможно, в процессе работы возникнет потребность и в других инструментах.
Подготовительные работы
Перед началом монтажа определите места установки выключателей. Если предполагается делать скрытую проводку, приобретите выключатели встраиваемого исполнения и подрозетники соответствующих размеров (пластиковые коробки, в которые будет установлен прибор). При открытой проводке в местах установки аппаратов надо поставить подкладки.
Основные варианты соединения
В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!
Двухклавишный блок
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя
Важно не путать маркировку, чтобы позже не пострадать
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Блок с тремя клавишами
Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
