Установка розетки в бетонную стену
Весь процесс монтажа розеток условно можно разбить на несколько этапов:
- создание штроб и укладка проводки;
- сверление отверстия под коробку и ее монтаж;
- крепление розетки к коробке.
Создание штроб и укладка проводки
Схема электропроводки на кухне.
Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.
Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.
Глубина канавок зависит от толщины электрического кабеля, но должна быть не меньше 3 см без его учета.
Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.
После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.
Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.
Сверление отверстия под коробку и ее монтаж
Сверление отверстия под коробку осуществляется следующим образом:
Подключение трёхфазной розетки.
- С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
- По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
- Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.
После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.
Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.
После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.
Крепление розетки к коробке
Схема соединения проводов в распределительной коробке под одну розетку.
Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).
Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.
Преимущества и недостатки
Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:
- уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
- сокращение времени на организацию проводки – все проводники находятся в общей штробе;
- отсутствие необходимости дополнительного штробления;
- простота монтажа;
- удобство управления освещением и пользования бытовой техникой.
К минусам конструкций можно отнести:
- высокую стоимость в сравнении с одиночными элементами;
- замену всего блока при поломке одного узла;
- повышенная нагрузка на провода питания;
- ограниченность расположения.
Вилки и шнуры массивной техники затрудняют использование выключателя.

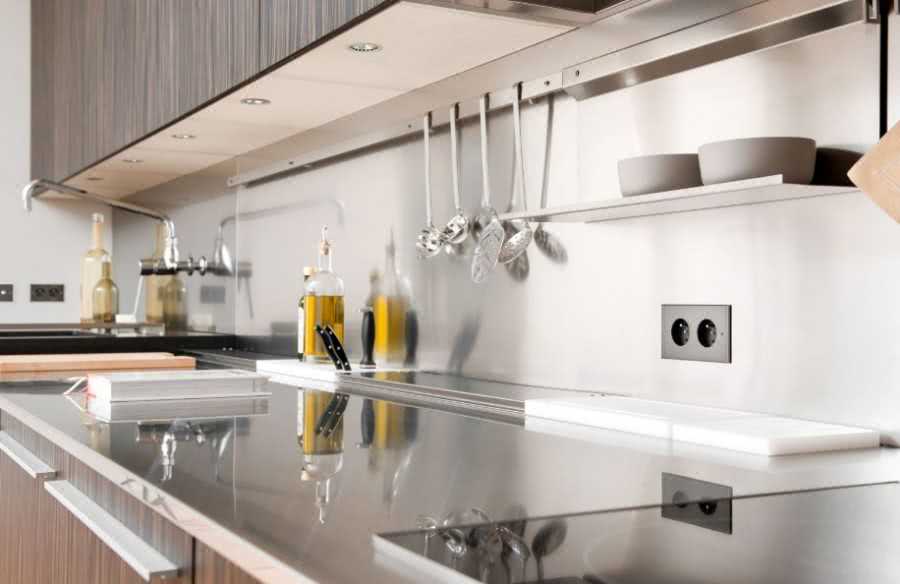

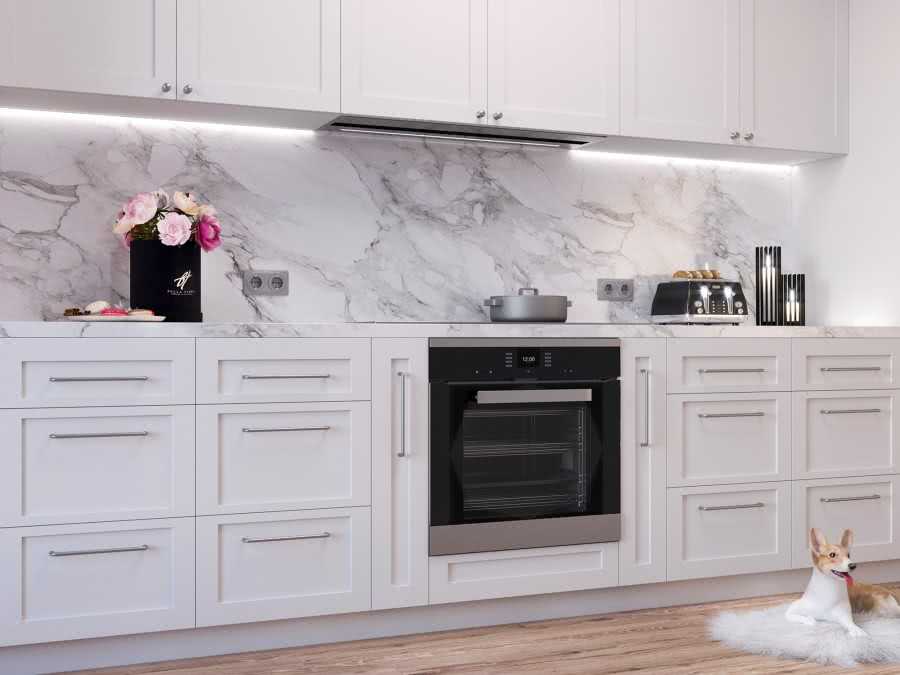

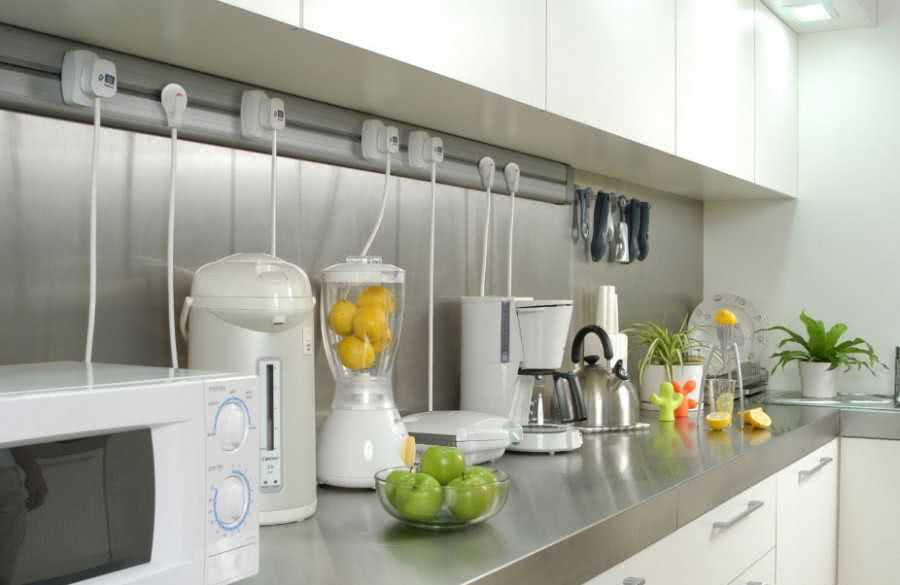

Розетки на кухне
Ни в коем случае нельзя подключать холодильник при помощи удлинителя. Именно поэтому розетка на кухне должна быть установлена не просто в необходимом месте, но и с учетом данного ограничения.
Если говорить о кухонной или же в целом бытовой технике, то здесь анализируя как заменить старую розетку на новую лучше всего ее просто вывести на фартук. В дальнейшем вы сможете подключать туда и блендер, и чайник, и мультиварку в течение дня.
Важный момент. Для работы микроволновки и телевизора на кухне лучше всего заранее сделать специальный замаскированный выход. Если розеток в необходимых местах кухни будет мало, то можно выводить их будет даже на боковую поверхность нижнего из кухонных шкафчиков. Для маскировки гнезда можно использовать откидную секцию современного типа на петлях.
Установка подрозетников в плитку или стеновые фальшпанели
Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.
Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).
Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.
Установка наружной (внешней) розетки
Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.
Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.
Пример монтажа кабель-канала представлен ниже:
Для примера рассмотрим процесс установки и подключения двойной наружной розетки:
Шаг 1. Снимаем переднюю панель розетки.
Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:
Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:
Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.
Установка в стене квартире своими руками: инструкция
Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.
Расчет мощностей
Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.
Стандарты для ванной
Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:
- устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
- штепсельная электророзетка ставится на высоте 50-100 см от пола;
- надплинтусные устройства монтируют не ближе, чем 30 см от пола.
Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности. В ванных используется скрытый тип электропроводки.
Установка двойной розетки
Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные. Стационарная розетка устанавливается так же, как и обычная
Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание
Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.
Установка универсальных электрических розеток (силовая)
Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер. Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.
Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями. Степень защищенности должна быть не менее IP20.
Установка розетки в бетонную стену
Чтобы безопасно подключать все необходимые в быту электроприборы, нужны розетки, причем соответствующего качества, характеристик.
Установка розетки в бетонную стену — этот процесс нельзя назвать простым. Здесь нужно не просто желание сделать что-то самостоятельно, но и определенные знания.
Данная статья представляет собой подробную инструкцию по монтажу розетки в стену из бетона и ее закреплению.
Инструменты и расходные материалы
Перед тем, как установить розетки в бетонную стену, подготовьте такие инструменты и материалы:
- Бур (8 мм) с насадкой-лопаткой.
- Перфоратор с коронкой.
- Грунтовка.
- Шпаклевка.
- Для разметки: рулетка, карандаш, строительный уровень.
Проделывание отверстия
Этот этап по праву считается самым сложным. Потребуются не просто точность и владение инструментом, но и физическая сила:
- Сначала пробурите по намеченному центру отверстие глубиной в 50-60 мм.
- После этого используйте насадку-коронку и отметьте размеры будущего отверстия.
- Чтобы работать было проще, по размеченному кругу буром проделайте 10-12 отверстий.
- Затем пустите в ход перфоратор с коронкой — 5-сантиметрового углубления для розетки вполне достаточно.
Монтаж проводки
Это — следующий этап после разделки углубления. Оптимальный вариант, когда каждая розетка запитана отдельным электрическим кабелем.
Стакан для розетки в бетонную стену — подготовка и крепление
Если разделка углубления в бетоне требует физических усилий, то работу с подрозетниками можно отнести к разряду “ювелирных”. Действуйте в таком порядке:
- Подготовьте для установки подрозетники. Удалите соединительные элементы и заглушки.
- Примерьте подрозетник к подготовленному углублению.
Важно! Проследите, чтобы подрозетник сидел идеально ровно, не выпирал, не был наклонен в сторону
- После того, как вы убедились, что подрозетник сидит ровно, приступайте к монтажу. Удалите со стены пыль, нанесите слой грунтовки. В этом случае конструкция получится максимально надежная. Дождитесь, пока слой грунтовки полностью высохнет.
- Нанесите внутрь разделанного отверстия шпаклевку или гипсовую смесь. Можно воспользоваться и обычным алебастром.
Важно! Работайте очень быстро, поскольку гипс застывает очень быстро. Вставьте в гипсовую смесь подрозетник, внутрь которого пройдет кабель
При этом ориентируйтесь на осевые линии разметки. Установите подрозетник вровень со стеной
Вставьте в гипсовую смесь подрозетник, внутрь которого пройдет кабель. При этом ориентируйтесь на осевые линии разметки. Установите подрозетник вровень со стеной.
Важно! Если внутрь подрозетника попала смесь, не торопитесь убрать ее сразу. Гораздо проще удалить ее, когда состав полностью застынет
Отделочные работы
Отделку можно начинать после того, как смесь схватится. Торопиться не нужно, так как вы рискуете сместить подрозетники:
- Загрунтуйте розетки.
- Заштукатурьте все выемки, сколы и трещины. Обмажьте подрозетники более тщательно.
- Дождитесь, пока базовый слой полностью высохнет, и оштукатурьте стену набело.
Важно! Работая с розетками, обесточьте квартиру. Наилучший вариант — выключение нужного защитного автомата на электрощите
Разные типы розеток монтируют по-разному. Рассмотрим подробно процесс монтажа конструкции, оснащенной пружинными клеммами:
- Подготовьте провода, зачистите их на 1,0-1,2 см. Выставьте провода так, чтобы они напоминали растопыренные кошачьи когти.
- Вставьте провода в клемму. Ноль (голубого цвета) — в левую клемму, белый (фаза) — в правую. Провод желто-зеленого цвета вставьте в клемму по центру.
- Установите конструкцию внутрь подрозетника, выровняйте по строительному уровню.
- Смонтируйте рамку и лицевую панель — это самый простой момент.
материал
Установка розетки в стену из бетона — не очень сложное, но требующее точности и скрупулезности дело. Если вы все выполнили правильно, устройство будет работать идеально.
Схема подключения
Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.
схема подключения блока выключатель-розетка для ванной и туалета
От распределительной коробки до установленного блока прокладывается трёхжильный провод.
В распределительной коробке производится следующая коммутация:
- Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
- Фаза из сети соединяется с фазным проводом розетки.
Теперь коммутационные действия, которые нужно произвести в самом блоке:
- Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
- Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
- Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.
Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.
Если подключаемый блок имеет выключатель с двумя клавишами, то:
- фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
- два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.
В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
В этом видео подробно разбираются различные варианты схемы подключения:
Подключение
Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.
Схема подключения трехклавишного выключателя
В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.
Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.
Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:
- Обесточивание электросети путем отключения автоматического выключателя.
- Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
- Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
- Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
- Проверяется правильность работы устройства путем поочередного нажатия клавиш.
В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.
Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.
Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.
Схема блока трехклавишного выключателя с розеткой
Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.
Можно ли подключить к выключателю розетку
Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.
В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Классическое включение: отвод от распределительной коробки.
Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.
При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.
Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.
Выключатель находится между источником электроэнергии и осветительным прибором.
Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.
Последовательность работ следующая:
- Демонтируем действующий выключатель, не трогая монтажную коробку.
- Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
- Аккуратно сверлим отверстие для подрозетника.
- В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:
Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.
Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.
Устройство и места установки розеточных блоков
Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.
Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.
Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу
Розеточные блоки бывают двух типов:
- Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
- Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.
Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.
Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…
Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель
При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.
Что дает использование блока розеток
Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.
Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:
- Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
- Собираем в блоке розеток линию заземления;
- Заводим в подрозетники шлейфы и подключаем контакты к проводке;
- Собираем блок розеток.
Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.
Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.
Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?
Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.
Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.
Типы современных электросетей
Прежде чем начать обзор, необходимо чётко понимать, что розетка – это всего лишь конечная точка достаточно сложного механизма “транспортировки” энергии от электростанции к промышленному или бытовому электрическому прибору.
С иной стороны, выключатель – это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.
Классификация по уровню напряжения
Дабы не вдаваться в “дебри” электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:
- 220В, 50Гц;
- 380В, 50Гц;
- 120В, 60Гц.
Первая категория электросети “выдаёт” в розетках квартир напряжения в 220 В (одна фаза).
Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.
Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.
С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с “amazon.com” или иного зарубежного интернет-ресурса по почте приходит триммер (“крутая” машинка для стрижки).
Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»
Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.
Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»
Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.
В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F
Виды проводов и допустимые нагрузки
Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток – качество электропроводки. Провода бывают разные: дешёвые и качественные. Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей
Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.
Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.
Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия
Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.
Различают два основных класса нагрузок:
- реактивные;
- активные.
Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.
Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.
Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.
При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)
Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.
Инструкция по монтажу
Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.
Выполнение подготовительных работ
Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.
Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.
Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.
Разметка стены
Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.
Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.
Создание штроб
На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.
Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.
Крепление подрозетников
Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.
В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.
Подключение электрики
Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.
Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:
После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.
На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.
