Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Инструкция по установке поворотной конструкции

Этот вариант подъемных ворот проще для самостоятельного изготовления. Установка выполняется по окончанию ремонтных работ внутри гаража и подготовки проема. Исключение составляет пол, отделка которого выполняется после монтажа рамы.

Устройство подъемно-поворотных ворот

Разработка проекта подъемно-поворотных ворот

Проектирование конструкции основывается на полученных замерах. При составлении чертежа подъемных ворот для гаража своими руками схематически надо отобразить основные параметры:

ширину и высоту проема;
величину притолока и пристенка;
длину потолочных направляющих и крайней шины;
размеры стоек рамы;
места крепления монтажных уголков.

Схема подъемно-поворотных ворот

Удобно взять готовые эскизы подъемно-поворотных моделей, выбрать подходящий чертеж и «подогнать» его под имеющиеся габариты гаражного проема.

Чертеж подъемно-поворотных ворот с размерами

Выбор механизма открывания створки

Полотно приводится в действие посредством двух типов механизмов:

Шарнирно-рычажный – наиболее распространен благодаря простоте конструкции и надежности. Обеспечивает ровный ход полотна и исключает вероятность блокировки створки. Бесперебойная работа достигается за счет грамотной регулировки натяжения пружин.
Механизм на противовесах. К нижним углам рамы прикреплен трос, пропущенный через блок системы. На конце троса фиксируется противовес. Эта схема управления полотном создает высокую нагрузку на каркас и требует установки дополнительных ребер жесткости. Механизм лучше применять при возведении массивных тяжеловесных ворот.

Устройство системы

Изготовление каркаса и монтаж направляющих

Для создания каркаса воротины допустимо использование металлических профилей или деревянных брусьев. Предпочтение лучше отдать металлу – это обеспечит жесткость и прочность конструкции.

Поворотная створка на металлических профилях

Схема расположения направляющих и роликов

Порядок сборки каркаса:

Из двух вертикальных профилей и одного поперечного собрать раму П-образной формы. Прихватить сваркой и проверить ровность углов.
Каркас приставить к проему и заглубить вертикальные стороны на 2-5 см в стяжку пола.
Зафиксировать направляющие в проеме анкерами. Имеющиеся зазоры между торцом проема и рамой запенить.
Закрепить верхние направляющие на потолке и проверить их горизонтальность.
К рейкам приварить кронштейны для роликов, предусмотрев небольшой отступ в верхней точке. Это необходимо для нормального открывания – полотно не будет цепляться.
Установить ролики.

Самодельные гаражные ворота из листового металла

Сборка и навешивание полотна ворот + видео-инструкция

В качестве финишного покрытия щита подойдут: профнастил, листовой металл или пластик. Для внутренней начинки можно использовать деревянные доски, а для теплоизоляции – пенопласт или пенополистирол. Установка полотна выполняется в следующей последовательности:

Вымерять диагональ проема и подготовить раму. Детали каркаса полотна прихватить сваркой и примерить – створка должна свободно проходить. Однако зазоры между полотном и направляющими должны быть минимальны.
Окончательно сварить рамы и установить перемычки. Зачистить сварочные швы.
С одной стороны наварить листовой металл. Уложить утеплитель и закрыть полотно вторым слоем металла.
Поверхность створки обезжирить, прогрунтовать и покрасить.
Готовое полотно вставить в направляющие.
Отрегулировать пружины. Они не должны быть жесткими – пружина должна фиксировать створку, а не тянуть вниз.
Установить фурнитуру. Щеколды размещаются с внутренней стороны полотна. Ручки крепятся с обеих сторон створки снизу.

Видео: Инструкция мастера по самостоятельному монтажу

Сборка и монтаж подъемных ворот требуют от исполнителя профессионализма. Не стоит браться за работу, если нет полной уверенности в собственных силах. Экономия может оказаться нецелесообразной и привести к затратному капитальному ремонту механизма.

Виды подъемных приводов

Отличительная черта таких конструкций — усиленные подъемные механизмы, облегчающие открытие достаточно тяжелой створки. Сейчас используют два типа устройств — шарнирно-рычажные и систему противовесов.

Шарнирно-рычажный механизм

Это приспособление включает пружины, ролики и рычаги. Такое оборудование автовладельцы используют чаще всего. Принцип действия конструкции довольно прост. Горизонтальные направляющие устанавливают по краям проема, под потолком. Благодаря рычагам и пружинам, закрепленным по бокам в его нижней части, полотно ворот начинает движение. Его обеспечивают ролики, которые фиксируют в верхних углах створки.

Если автовладельцы выбирают эту систему, то максимальное внимание уделяют корректному положению направляющих по вертикали и горизонтали. Расстояние от потолка до проема должно составлять не менее 300 мм

Автоматический привод фиксируют на потолке. Открытие створки происходит с помощью троса, соединяющего с ней механизм. Этот трос помещают в профиль, закрепленный под потолком на кронштейнах.

Система противовесов

Этот вид устройств не слишком популярен, такой тип механизмов используют только для открытия массивных полотен. Например, воротами с противовесом оборудуют большие автобусные гаражи. В этом случае главную роль играют весовые бруски, масса которых немного больше, чем у самой створки.

В нижней части полотна фиксируют один конец троса лебедки, затем его протягивают через механический блок, закрепленный на потолке (противоположной стене). Ко второму краю троса крепят противовес. При закрытии ворот он поднимается, при открытии, наоборот, опускается. Небольшая разница в весе препятствует самовольному перемещению полотна.

Есть еще один способ — гидравлический привод, однако такая конструкция очень сложна для самостоятельного изготовления. Эти комплекты лучше приобретать в магазине. Их несомненный плюс — максимальная защищенность: такие устройства практически исключают проникновение злоумышленников в гараж.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Схема устройства подъёмно-поворотных ворот для гаража

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

защитное полотно;
вертикальная и горизонтальная направляющая;
ролик в верхней и нижней части полотна;
кронштейн для крепления вертикальной направляющей;
кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Профильная стальная труба для изготовления каркаса защитной створки

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор. Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Одной профильной трубы хватит для изготовления двух направляющих

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

костяка из прочных элементов;
цельной створки, вставленной в раму;
узла возвратной пружины;
механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
простотой сборки и монтажа;
автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

малая степень защищённости от проникновения злоумышленников;
неспособность удержать тепло;
запрет на частый подъём и опускание створки;
возможность установки только в проём в форме прямоугольника;
необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

История появления ворот секционного типа

В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.

Причинами такой востребованности являются следующие факторы:

Они практически не занимают пространства.
Высокая прочность.
Надежность.
Внешний вид.

Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.

Подготовка к установке секционно-подъёмных ворот

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

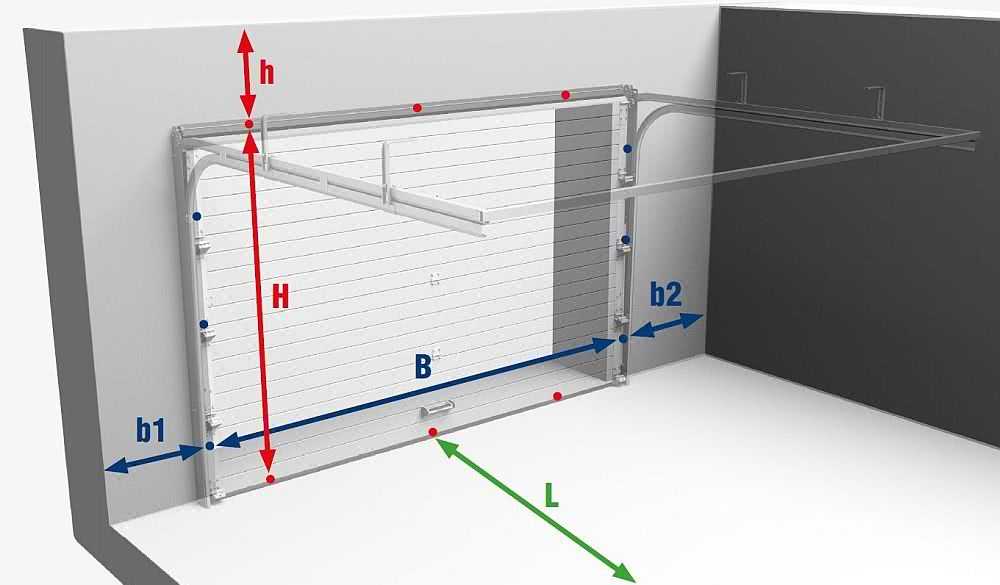

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

высоту проёма (Н);
ширину (В);
высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
если более 8 м2 – 45 см;
при низком проёме – 50 см;
при высоком – 65-85 см.

Выбор привода

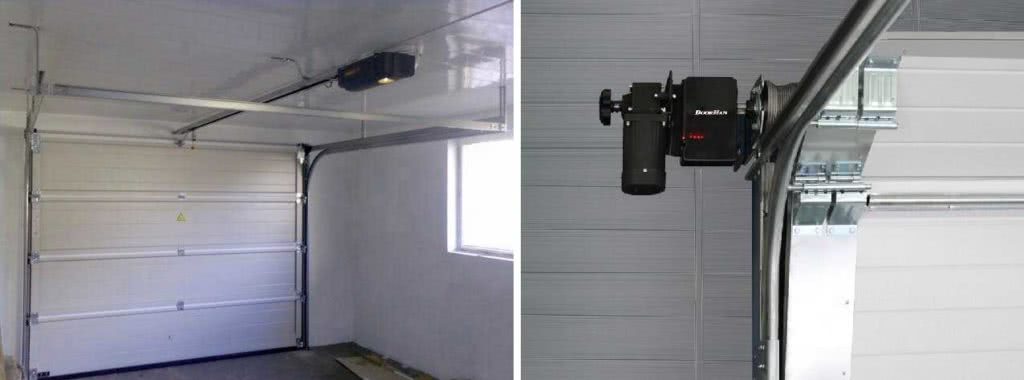

Привод рекомендуется выбирать осевой

Для секционно-подъёмных ворот возможны два варианта автоматизации:

монтаж привода на потолке у задней стенки гаража;
установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
ровность стен и их соответствие горизонтали и вертикали;
с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Подъемно-поворотные гаражные ворота

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Чертеж ворот

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Монтаж гаражных ворот

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Монтаж гаражных ворот

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

рулетку;
набор свёрл;
молоток;
кельму;
строительный уровень;
цемент;
песок;
набор ключей;
дрель.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков, стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10. Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла, то такое укрепление нет смысла устанавливать.

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола. Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Добавьте нотку изысков в декор своего гаража

Подъёмные ворота для гаража своими руками
