Фундамент на забивных сваях

Оглавление

Чем отличаются набивные и забивные сваи

Забивные сваи. Готовые свайные столбы, при помощи специальной техники, загоняются в землю на необходимую глубину.

Забивные сваи.

Буронабивные сваи. Изготавливаются в процессе строительства фундамента. В местах установки проводится бурение скважины на глубину погружения будущей сваи. Затем в скважину устанавливается арматура, после чего отверстие заполнятся цементным раствором. Иногда, при обустройстве фундамента на неустойчивых почвах, для дополнительной надежности в скважину помещается металлическая труба и только затем проводится бетонирование.

Буронабивные сваи.

Высота цоколя

В конструктивном плане здание предусматривает наличие цоколя (ит. «zoccolo» – подножие строения). Какой же должна быть его высота? Вот несколько подсказок, которые помогут ответить на этот вопрос:

Эстетика. Здание будет смотреться лучше с высоким цоколем, чем с низким или вообще без него.
Снеговой покров. Если высота цоколя дома расположена ниже уровня снегового покрова, стены (причем не имеет значения, из какого материала они выполнены) в весенний период будут активно днем замачиваться и подвергаться замораживанию ночью, что снизит срок их службы. Поэтому рекомендуемая минимальная высота – 0,5 м.
Капиллярное замачивание. Любой материал, из которого выполняются стены, обладает пористостью, что приводит, при соприкосновении с грунтом, к замачиванию вследствие капиллярного поднятия влаги. Чтобы защитить стены необходимо также обеспечить высоту цоколя не менее 0,5 м. Это позволит в будущем избежать развития гнилостных и коррозионных процессов.

Информацию об основных подходах к устройству цоколя и вариантах отделки мы разместили в разделе «Отделка цоколя».

Армирование свай

Армировать сваи можно, применяя как продольную, так и поперечную арматуру. В основном, используется продольная арматура. Поперечная арматура, так называемая связка, служит для объединения продольной, в целях упрочнения конструкции. Размер диаметра, который имеет поперечная арматура, должен быть равным XU диаметра стержней в продольной арматуре (более 8 мм). Допускается применение бетона (марки более 300). Несколько рядов (2 или 3) сеток арматуры, с размером клетки до 5 см, монтируют на головы свай. Между такими сетками допускается расстояние менее 5 см. К самому низу свай, укрепленных сварным башмаком, требуется приварить продольную арматуру. В процессе изготовления свай из железобетона допускается применять гидротехнический бетон с обычной арматурой.

Советы

После заливки ленточного основания или железобетонного ростверка бетон необходимо защитить укрывным материалом от негативного воздействия среды

В жаркое время года важно защищать поверхность от пересыхания, в первую неделю следует увлажнять бетон по мере необходимости

Лучше не заливать раствор в холодное время года, однако если это все же приходится делать, то следует добавлять в состав специальные компоненты, а также применять греющий кабель на этапе застывания раствора. Для замешивания раствора следует использовать цемент, марочная прочность которого не менее М500.

Что такое фундамент из забивных свай, чем он отличается от других и сколько стоит, вы узнаете из видео ниже.

Ошибки и рекомендации по строительству

Иногда застройщику дешевле заказать строительство забивного фундамента под ключ, чем заниматься работой самому. При этом даже опытные мастера порой нарушают технологию. Частые ошибки:

Бетон низкого качества. Согласно нормативом бетон должен иметь марочную прочность не ниже М250, но на практике недобросовестные поставщики могут использовать сырье марок М180 и даже М100. Случаются варианты, когда один стержень заливается из двух миксеров, что приводит к неоднородности состава. Результат один – преждевременный износ фундамента и риск разрушения всей конструкции. Эксперты советуют не экономить на качестве опор и доверять известным поставщикам.
Разный уровень свай, выступающих над землей. Допустимая погрешность – 3 см, которую можно нивелировать кирпичной кладкой или толщиной шва. На практике случаются перепады, достигающие 10 см, которые ничем нельзя компенсировать. Специалисты рекомендуют контролировать параметр, используя лазерный нивелир или натягивая нити на одном уровне.
Отказ от геологических изысканий. Особенности грунта оказывают непосредственное влияние на несущую способность всего фундамента, а на одном участке физико-химические свойства почвы могут сильно различаться. Использование усредненных значений и неактуальных данных неизбежно приведет к ошибочным расчетам, что грозит преждевременным износом фундамента. Поэтому геология участка – важный этап перед проектными расчетами.

Зачем необходимо заливать винтовые сваи бетоном?

Конструкция элементов производится различного диаметра с лопастями для ввинчивания в массив собственноручно или специальной техникой. Опасность для стальной трубы представляет замерзание воды в зимний период, что приводит к разрушению ствола. Во избежание дефектов всю внутреннюю полость заливают бетоном. Процесс бетонирования, помимо несущей способности, выполняет защиту от проникновения влаги. Обработку гидроизоляцией по внутренней поверхности стержня не делают, так как песчано-цементный раствор выступает в роли абсорбента.

Бетонный фундамент на винтовых сваях выполняется в таких целях, как:

Исключение попадания в пространство ствола воды. Жидкость приводит к коррозии, а когда вода замерзает, ей нужно больше места, чем в жидком состоянии, что способствует деформации элемента сваи.
Увеличение несущей способности.

Что представляют собой ЖБИ сваи?

По форме бетонные сваи представляют собой вытянутый по длине монолитный железобетонный брусок, напоминающий карандаш с прямыми гранями. Эти ЖБИ характеризуются квадратным сечением и острым забивным концом. Такая форма обусловлена использованием бетонных свай в качестве опорных стержней при возведении фундаментов.

Производство ЖБИ данного типа осуществляется в строгом соответствии с требованиями ГОСТа 19804-91. Данный регламент предусматривает производство забивных свай из бетона тяжелых сортов с применением ненапрягаемой арматуры. Различаются железобетонные сваи по ширине и высоте. Выпускаются сваи сечением:

30 х 30 см,
35 х 35 см,
40 х 40 см.

Виды используемых ростверков для свайных фундаментов

В зависимости от весогабаритных характеристик и назначения постройки для сооружения ростверков свайного фундамента могут применяться:

металлические балки;
деревянный брус;
монолитные железобетонные ленты.
Рисунок 17. Основные способы сооружения ростверка

В качестве обвязки свай при строительстве домов из бревна и бруса обычно выступает нижний венец сруба. Также деревянные балки для устройства ростверка используются при строительстве зданий по каркасной технологии.

Металлические балки из швеллеров тоже применяются для обвязки свайных фундаментов под деревянные дома.

Свайные основания с железобетонными ростверками подходят для строительства домо из любых материалов. Их ширина выбирается в зависимости от толщины будущих стен. Такие конструкции являются наиболее прочными и надежными, способны выдерживать и равномерно распределелять на сваи значительные нагрузки от строений.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 4951 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6230 руб/штПодробнее

Приготовление и заливка бетона под фундамент

Перед тем как приступить к непосредственному процессу заливки бетонного основания, следует провести ряд работ, направленных на расчет бетонного раствора для проведения данных работ.

Каждая из линий фундамента просчитывается отдельно, а затем все показания суммируются. Длину ленты умножают на ширину и высоту. Например, если в фундаменте присутствует лента, ширина которой 2 метра, высота 2 метра, а длина 10 метров, то для того, чтобы узнать ее объем следует 2х2х10=40 м³. Для заливки этой ленты потребуется 40 кубических метров бетонного раствора. Каждая из лент просчитывается таким образом, а затем показания суммируются.

После приготовления раствора бетона для фундамента, его заливают в предварительно подготовленную опалубку. Лучше это делать в несколько этапов, при этом уплотняя каждый из слоев.

При высоте фундамента в 100 см, бетонирование происходит четырьмя слоями, каждый из которых составляет 25 см. После того как первый слой залит, происходит его уплотнение и утрамбовка с помощью специального устройства — вибратора по бетону.

Бетон для заливки фундамента не должен содержать воздуха, так как он отрицательно сказывается на его качестве. Кроме того, каждый из слоев следует предварительно выровнять перед укладкой нового. Для этого, следует использовать подходящую по размеру ровную доску.

Если же рассматривать расчет бетона для заливки фундамента плитного типа, то следует точно определить его размеры, а в частности: ширину, высоту и длину. Если же длина плиты составляет 10 метров, ширина 8, а высота 0,5, то для ее заливки потребуется 40 кубометров бетонного раствора. Данный фундамент нуждается в тщательной утрамбовке каждого залитого участка, поэтому работы по его обустройству лучше доверить профессионалам. Процесс выравнивания после заливки происходит с меньшей стороны, то есть той, что составляет 8 м. Для выравнивания бетона потребуется широкая доска, перед выравниванием следует позаботиться об его уплотнении.

Столбчатый фундамент предполагает такой же расчет количества бетона, который заливается слоями, каждый раз утрамбовываясь глубинным вибратором.

Фундамент из бетонных свай

Основание из бетонных свай подходит для всех видов грунтов (за исключением скалистых), гарантирует долговечность и прочность конструкции, стойкость к различным воздействиям, обходится сравнительно недорого, возводится быстро. Фундамент создается из большого числа железобетонных опор, погруженных в грунт вертикально и объединенных бетонным каркасом, который называется ростверком.

Чаще всего такой вариант выбирают для строительства индивидуальных зданий на очень неустойчивых грунтах, а также при проектировании промышленных зданий, цехов, небольших торговых центров.

Для реализации проекта нужно меньше времени, трудозатрат, финансов, можно не выравнивать высотные перепады и сделать строение устойчивым даже при строительстве на подтопляемых участках.

Фундамент на железобетонных сваях допускает последующую установку основного ленточного основания. При выборе свай ориентируются на особенности грунта, смету, возможность использовать те или иные технологии, технику, инструмент и т.д. В частном строительстве возможно реализовать лишь проект дома на заливных опорах, другие варианты требуют привлечения крупной техники, мастеров и т.д.

Виды набивных конструкций

Набивные опоры различаются по виду материалов заполнения тела скважины:

Бетонные и железобетонные с арматурой.
Песчаные и грунтовые.
С металлическими или асбоцементными трубами – оболочками.

Свайные опоры на площадке застройки могут располагаться одиночными конструкциями, полосами или свайными кустами. Набивные конструкции заглубляются в землю по вертикальной или наклонной оси.

Горизонтальное сечение стержня сваи может иметь вид сплошного или кольцевого круга, а вертикальное сечение может быть:

коническое;
цилиндрическое;
гофрированное.

Особенности забивного фундамента на ЖБИ-сваях

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

ЖБИ-сваи.

Маркировка свай из железобетона в соответствии с ГОСТом

«С» – столбы с поперечным армированием.
«СК» – сваи круглые, имеющие полость.
«СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
«СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
«СЦ» – сваи с квадратным сечением без поперечного армирования.
«1СД» – колонновидные сваи.
«2СД» – колонновидные сваи, предназначенные для установки по средним осям.
«ССН», «ССВ» – составные свайные столбы.

Особенности армирования

Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.

Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.

Расположение арматуры внутри сваи.

После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.

В зависимости от положения, сваи армируются двумя способами.

Продольное армирование. Представляет собой основную рабочую арматуру.
Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.

Применение забивного ЖБИ фундамента

Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:

строительства частных домов;
строительства производственных зданий и сооружений;
строительства многоэтажных и малоэтажных построек;
для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.

Особенности ЖБИ-фундамента

Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
Большой вес ЖБИ-свай затрудняет транспортировку и установку.
Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.

Подбор типа ЖБИ-основания под почву

Свайные столбы напряженного армирования применяются для установки в грунтах, обладающих средней плотностью.
Сваи обычного армирования – для монтажа на песчаных и глиняных почвах.
Свайные столбы продольного ненапряженного армирования – на грунтах склонных к сжиманию, не имеющих глины и валунов.
Колонновидные сваи применяются на глиняных и средней плотности грунтах.
Круглые сваи полого сечения – для одноэтажных зданий на устойчивых почвах.

Плюсы и минусы

Железобетонные сваи, усложненные винтовыми лопастями, обладают всеми преимуществами традиционных металлических геошурупов и отличаются надежностью высокопрочного бетона.

Достоинства опор:

Коррозионная стойкость бетона.
Армированный каркас исключает деформацию или поломку конструкции при монтаже и эксплуатации.
Увеличенная несущая способность (до 50 тонн) выдержит постройку из тяжелых материалов.
Могут быть применены для большинства типов грунта, кроме скалистых участков, а также почв, содержащих включения твердых минеральных пород.
Нивелируют высоту сооружения на склонах и площадках со сложным рельефом.
Технология не предусматривает земляные работы: не требуется снимать верхний слой грунта и уплотнять поверхность участка.
Монтаж можно проводить как механическим, так и ручным способом.
Строительные работы могут проводиться в любое время года.
Скорость установки от одного дня.
Сваи могут быть извлечены в любое время и повторно использованы, что также обуславливает ремонтопригодность фундамента.
Срок службы от 100 лет.

Недостатки технологии:

Подверженность воздействию сил морозного пучения. Это предопределяет необходимость проведения геологических изысканий на участке для оценки особенностей грунта, чтобы правильно выбрать глубину для опор.
Трудности в строительстве подземных помещений, в том числе подвалов и цокольных этажей. На практике можно задействовать пространство между опорами, но работы будут сопровождаться значительными трудовыми и финансовыми затратами.
Отсутствие возможности провести гидроизоляцию фундамента.
Из-за большего веса монтаж железобетонных свай обойдется собственнику дороже в сравнении металлическими конструкциями.
Бетонные сваи сложно завести в грунт на одном уровне, поэтому верхнюю часть обычно обрезают или наращивают до нужной высоты.
Скудное предложение на рынке бетонных винтовых опор из-за того, что технология появилась ни так давно.

Главное преимущественное отличие железобетонных свай от металлических заключается в меньшей подверженности материала разрушающему действию почвенной влаги.

Производители заявляют о полном отсутствии разрушения за счет гидрофобных добавок в состав бетонного раствора. Но на практике потребитель не сможет удостовериться в водонепроницаемости бетона, поэтому застройщику приходится рассчитывать на добросовестность поставщика.

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

Необходимость привлечения спецтехники.
Могут возникнуть сложности с оборудованием цокольного помещения.
Фундамент недостаточно надежен на набухающих и просадочных грунтах.
Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Классификация свай забивного типа

По типу сечения столбы бывают:

цельными;
трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
Н-образными;
с закрытым концом.

По материалу изготовления могут быть:

из древесины;
из стали;
железобетонными.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Сфера применения

Металлические опоры для фундамента идеально подходят для строительства зданий на нестандартных участках с неровным рельефом или неустойчивыми почвами торфом, глиной и тд.

Толщина стенок, длина и диаметр сваи подбирается индивидуально, исходя из предполагаемой нагрузки на фундамент. Для строительства высокоэтажных зданий, требующих прочной основы, металлические сваи наращивают по высоте.

Возможность наращивания делает металлические конструкции незаменимыми в строении мостов. Двутавры с широкими полками отливают в виде буквы Н, что позволяет устанавливать висячие сваи на значительной глубине.

Опоры небольшого размера используются в строительстве:

дачных домиков,
деревенских построек для хозяйственных нужд,
заборов,
террас и летних кухонь.

С монтажом металлических забивных опор малой длины хозяева приусадебных участков справляются самостоятельно, с помощью кувалды забивая их в землю, как гвозди. После монтажа полые трубы заливают бетонным раствором, что значительно увеличивает выносливость конструкции.

Виды конструкций

Монолитные сваи, как правило, изготавливают прямоугольной или квадратной формы, размеры сечения от 20 до 40 см. Также производят и квадратные сваи, у которых есть полость с сечением 25×25 см или 30×30 см. Толщина стенок на самом узком месте у таких опор не должна быть меньше 40 мм.

Бетонная заливка укрепляется вдоль стальной арматурой, а на поперечном укреплении используют низкоуглеродистую проволоку толщиной не менее 5 мм.

Шпунтовые сваи

Этот вид железобетонных свай необходимо забить в грунт с большой силой помощью молота. Вокруг обычных опор после погружения образуется очень плотный слой земли, который препятствует забиванию других элементов фундамента рядом. Поэтому при их монтаже расстояние между ними должно быть не меньше, чем диаметр самого стержня.

Шпунтовые опоры по технологии необходимо забивать вплотную друг к другу, поэтому используются они крайне редко.

Когда шпунтовые стойки поднимаются на копер, нужно следить за тем, чтобы не возникал прогиб конструкций. Если это происходит, то используют подъемный механизм.

После того, как в грунт забивают шпунтовые сваи, приступают к погружению анкерных. По всей протяженности фундамента на шпунтовые сваи крепят пояс из швеллера, к которому устанавливают тяги, идущие от стержней-анкеров.

На устройстве тяги нужно предусмотреть винтовые приспособления, которые предназначены для равномерного натяжения анкеров под газобетон.

Как происходит установка?

Железобетонные сваи устанавливаются достаточно быстро и просто при условии привлечения специалистов. Их монтаж предполагает спецтехнику и оборудование. И все же это более простая и экономичная технология, чем ленточный или плитный фундамент.

Установка включает несколько процедур:

изучение особенностей строящегося здания;
составление проекта и расчет нагрузки;
исследование грунта;
определение глубины вбивания опор;
определение способа расположения свай (по всей площади, по периметру, под несущими и наружными стенами, под отдельными элементами строения)
разметка участка, точный расчет расположения каждой опоры;
бурение скважин под сваи;
установка сваи в грунт.

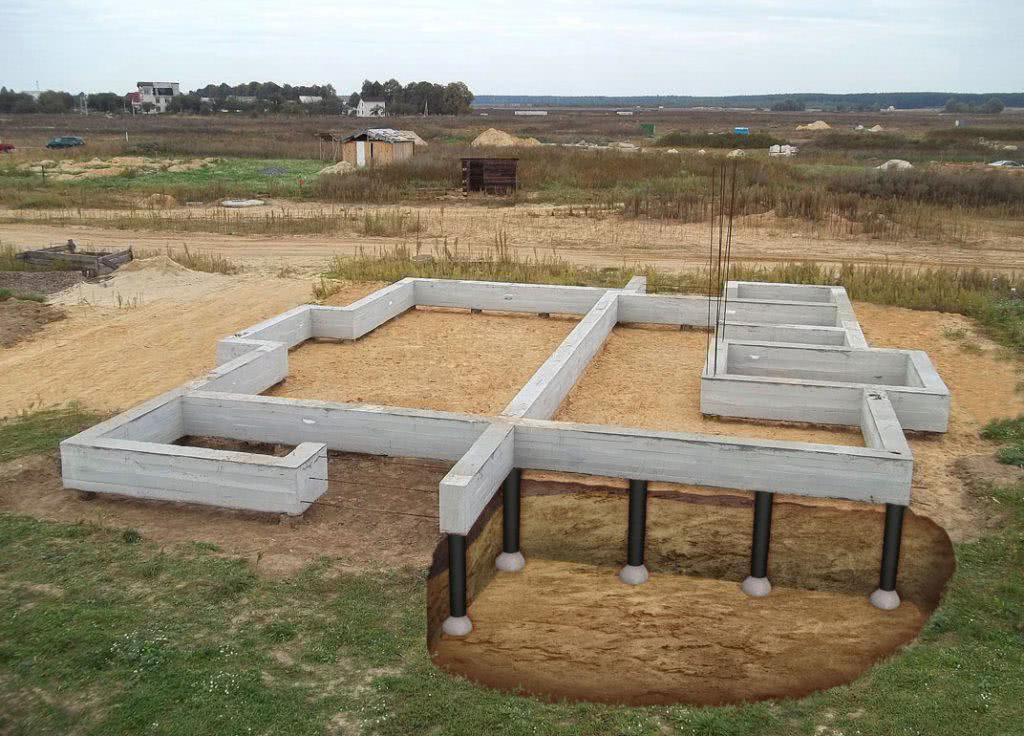

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

Подготовительные и чертежные работы
Выемка земли, установка труб из асбестоцемента и их армирование.
Заливка несъемной асбестоцементной опалубки бетоном.
Создание ленточной опалубки из досок и брусков.
Армирование ленты на сваях и заполнение ее бетонным раствором.
Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
Монолитный плитный. 1500-1600 тыс. руб.
Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
Длина 4 м — 7,5-8,3 тыс. руб.
Длина 5 м — 8,5-9,5 тыс. руб.
Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
Проба. Забивается пробная свая (оценивается грунт).
Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Заказ железобетонных свай

Строительная специализируется не только на забивке свай, но и производит поставки забивных ЖБ свай от ведущих отечественных производителей.

На складах компании хранятся все востребованные типоразмеры ЖБ свай, что гарантирует возможность быстрой доставки на объект свайных столбов в требуемом количестве. Мы выполняем поставки свай в любую точку Москвы и центрального региона России.

Если вы нуждаетесь в качественных железобетонных сваях, обращайтесь к представителям нашей фирмы по контактным телефонам, либо заполните форму «Заказать работы» и мы сами свяжемся с вами в течении пятнадцати минут. Какой из типов свай нужно использовать на Вашем участке могут определить наши специалисты путем исследования грунтов. Обращайтесь — и мы всегда решим Ваши проблемы!

Устройство фундамента на забивных сваях

Железобетонные забивные сваи являются хорошей альтернативой другим фундаментам, особенно на сложных грунтах. Разновидность такого свайного фундамента уже давно используется при строительстве домов.

Такой фундамент представляет из себя поле из забитых в грунт свай — железобетонный квадратный стержень с пирамидавидным наконечником. Его размеры в основном варьируются от 150 до 500 мм и длина от 3 до 25 метров. Длинна сваи и его сечение, рассчитываются для конкретного участка и под конкретный проект дома. Для фундамента без ростверка применяются металлические оголовки для крепления к ним обвязки.

Забивание свай производят специальной техникой, на которой установлен гидравлический молот. А специально для небольших свай и маленьких участков есть небольшие установки. Свая должна опираться в твердые слои грунта. Именно это будет гарантировать соответствующую несущую способность сваи.

Фундаменты с использованием забивных свай обычно разделяют на ленточный и плитный. Плитный тип в данном случаи будет считаться более надежным из за большей опорной площади на грунт. Ленточный фундамент хоть и в меньшей степени опирается на грунт, но имеет неоспоримое преимущество меньшую стоимость возведения.

Сваи жб фундамента могут распологатся следующим образом:

при строительстве плитного типа фундамента в виде свайного поля, обычно используется для строительства многоэтажек;

сваи могут забиваться рядами только под стенами их пересечениях и в углах. Такой метод применяю при возведении частных домов;в виде отдельных опор, забиваемых в сложных местах, там где явно выражено пучение почвы;

Преимущества и недостатки свайных фундаментов

Бетонные сваи используют для возведения оснований частных домов, хозяйственных построек, многоэтажных и промышленных зданий. Популярность обусловлена преимуществами такого типа основ:

установка на любых типах грунтов, включая зыбкие и болотистые, единственное ограничение – скальное основание;
возведение прочного фундамента всего за один день, на классическое ленточное основание потребуется до 7 дней;
возможность сэкономить за счет меньших затрат материалов – бетона на 30%, земляных работ на 25%, не снижая прочностных характеристик;
повышенная несущая способность за счет прочности свай и других ЖБИ, применяемых для фундамента, одна опора выдерживает нагрузку до 50 т;
долговечность – до 150 лет.

К недостаткам фундаментных свай из железобетона относят:
