Особенности, как подключить выключатель: виды
Сейчас на рынке представлены несколько разновидностей выключателей. Конкретный вид подбирают исходя из цели установки. Также роль играет количество светильников, которые необходимо контролировать.
Основные виды светильников:
- С одной клавишей;
- С двумя клавишами;
- С тремя клавишами;
- Сенсорные;
- Дистанционные.
Одноклавишный выключатель считается наиболее простым устройством. В корпусе прибора монтируется металлическая скоба. Она выполняет управление пластиной выключения. На коробку конструкция устанавливается с помощью специальных лапок, которые расположены по бокам скобы. Кроме этого в корпусе есть отделение для проводов.

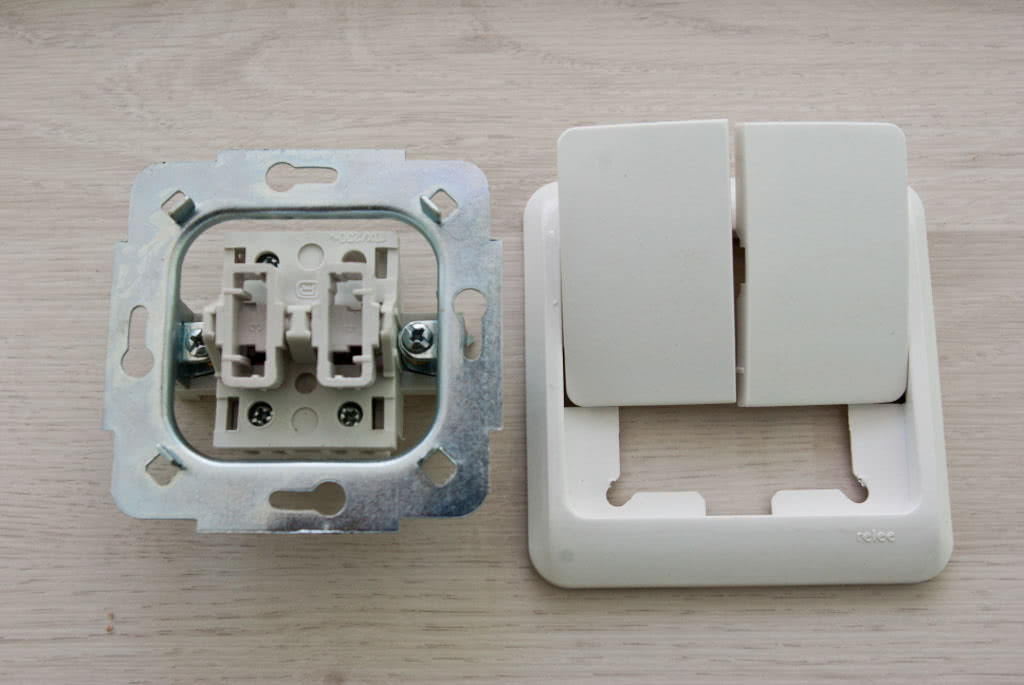

Двухклавишный выключатель это два устройства одноклавишных разновидностей в одном корпусе. В таком устройстве достаточно много проводов. Так удобно устанавливать люстры на большое количество лампочек или контролировать множество светильников. Также устроены и трехклавишные приборы.
Сенсорные выключатели функционируют за счет электрической схемы, размещенной в корпусе. Часто такие приборы имеют подсветку, диод, регулятором выключения. Индикатор может регулировать на тепло человеческого тела и включать свет.
Дистанционные приборы идеально подходят для больших домов. В его конструкцию входит приемник сигналов и блок управления. Для выключателя света можно использовать блок или пульт.
Способы переноса
Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:
- Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
- провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
- если ломается старый, новый выключатель становится неработоспособным.
Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ
- Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
- демонтировать старое устройство;
- проверить провода на напряжение;
- сделать штробу до места монтажа;
- соединить провода;
- на месте старого поставить распределительную коробку;
- проложить кабель, собрать новый выключатель.
Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод
- Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
- Случается, что нужно перенести выключатель, не повредив стену. Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).
Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.
Веревочные и цепочные модели – как подключить бра с выключателем-шнурком?
Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.
Для подключения бра с цепочкой вам потребуются такие инструменты:
- изолента;
- саморезы;
- отвертка;
- остро заточенный нож.
Важно! Перед началом работ не забудьте обесточить помещение. Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм
Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.
Существует две разновидности подключения – с тремя и двумя проводами:
- в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
- в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.
По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов
Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:
Установка нового выключателя
Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:
Зачистить концы проводов от изоляции на 1-1,5 см ножом.
Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
Затянуть винт контакта.
Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее
Но при этом важно не перестараться – можно сорвать резьбу.
Зачистить и вставить в отверстие следующий провод.
Закрепить аналогичным образом, убедиться в качестве фиксации.
После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.
Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.
Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.
Наглядно весь процесс замены двухклавишного выключателя на видео:
Демонтаж старого выключателя
Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.
Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами
Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор
Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.
Элементы фиксации находятся под кнопкой.
После этого на автомате необходимо выключить напряжение и продолжить снятие:
- Открутить элементы фиксации распорных лапок.
- Вытащить выключатель из подрозетника.
- Отсоединить провода: сначала фазный, потом другой.
Поэтапное снятие выключателя в квартире
Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:
- На автомате отключается подача электроэнергии в квартиру.
-
Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
- Снимается рамка включателя.
- Потом нужно открутить шурупы, которые фиксируют устройство в стене.
- Вытащить выключатель из подрозетника.
- Отсоединить провода.
Схема одноклавишного устройства.
Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.
Работа с проводкой
Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.
При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой
Монтаж нового выключателя
Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:
- Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
- Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.
- После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
- Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
- Дальше вставляется рамка выключателя, прикручивается винтами.
- Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.
После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.
Проводим подготовку
Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.
Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.
Отворачиваем два винта расположенных по диагонали.
Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.
В нашем механизме слева и справа расположены винты распорных лапок.
Ими приводятся в движение металлические лапки фиксации.
И два контактных винтовых зажима, для подключения жил проводов.
Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.
Каждый контакт предусматривает подключения от 1 до 2 проводов.
Виды электрических выключателей
Ассортимент электротехнических устройств представленный на российском рынке не позволяет перечислить все наименования данного товара, но абсолютно все устройства делятся на следующие модификации:
- Скрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и разместить элемент электротехнической арматуры внутри стены. Из недостатков такого вида элементов электротехнической арматуры, можно назвать необходимость в штроблении стен, что значительно увеличивает временные затраты на выполнение монтажных работ.
- Наружного монтажа — используется преимущественно в банях и подсобных помещениях. Такой вид выключателей, намного удобнее в эксплуатации и ремонте, но существенно уступает скрытым устройствам, в эстетике.
Монтаж данных устройств, занимает немного времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет подробно рассказано ниже.
Опасные моменты
Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:
- Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
- Соединяют медь и алюминий без переходников.
- Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
- Производят работы без отключения тока.
- Не тестируют ток в кабеле.
Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, — самое безобидное, что может случиться.
Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.
Клавишные модели — как подключить светильник бра с выключателем?
Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.
Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:
- вводная фаза должна идти на выключатель;
- фаза от выключателя должна заходить обратно на осветительный прибор;
- ноль и землю соединяйте в данной ситуации напрямую.
Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков
С чего приступить к работе?
Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера. Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.
Инструменты и материалы для работы:
- Выключатель для замены старого:
- Крестовая или плоская отвертка;
- Небольшие плоскогубцы;
- Индикаторная отвёртка.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Выбор нового выключателя
Выбирая прибор, следует обратить внимание на следующие параметры:
- Предельная мощность. Данный параметр устройства рассчитывается по простейшей математической формуле. Этот показатель определяет допустимую нагрузку, и он особенно критичен при использовании обычных ламп накаливания. Суммарная потребляемую мощность светильника не должна быть выше той, что указана на выключателе. Если на корпусе отмечен только допустимый ток в амперах, вычислить предельную мощность можно умножив это значение на 250. Например, 6 А × 250 В = 1500 Вт или 1,5 кВт. Для снижения энергопотребления рекомендуется использовать светодиодные лампы.
- Материал корпуса. Он определяет температурную устойчивость прибора. В больших помещениях с мощными светильниками потребуются прерыватели, выдерживающие серьезную нагрузку. Здесь важен тип корпуса, в котором размещены контакты. Он может быть изготовлен из керамики или пластика. Керамические корпуса невосприимчивы к температурным перепадам, они исправно работают, даже если в цепи течет большой ток. Для обычной квартиры в многоэтажном доме подойдет прерыватель с пластиковым корпусом.
- Количество клавиш на выключателе. Число кнопок выбирается исходя из типа светильника, возможностей существующий проводки и схемы подключения. В кухнях обычных квартир чаще всего используются приборы с одной клавишей, а в жилых комнатах — с двумя. Также двухкнопочные устройства применяются в раздельных санузлах.
- Тип крепления. У внутренних выключателей корпус спрятан в стену, а на поверхности находится только крышка с розеткой. Наружные выключатели в современных квартирах почти не используются. Их отличительной чертой является толстый корпус и подведенная к устройству открытая проводка (не спрятанная в стену). Выключатели с подсветкой чаще всего устанавливают в коридорах на входе в квартиру, чтобы не искать их в темноте.
Виды выключателей и принцип работы
По количеству коммутируемых цепочек и числу клавиш все существующие разновидности выключателей делятся на следующие виды:
- одноклавишные модели;
- двухклавишные образцы;
- трехклавишные приборы.
До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.
Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.
Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.
Разбор выключателя света
Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.
Двухклавишный выключатель
- Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
- Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
- Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.
Одноклавишный выключатель
- Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
- Снять декоративную крышку.
- Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
- С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.
Выключатель старого типа
Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:
- Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
- Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
- Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
- Выньте провода из двух отверстий по бокам.
Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.
Как заменить выключатель своими руками
Проблему, как заменить выключатель, рассматривают в трёх случаях:
- Замена накладного выключателя;
- Замена встроенного включателя;
- Замена накладного включателя на встроенный прибор.
Замена накладного выключателя
Проблему, как поменять выключатель с одной кнопкой накладного типа своими руками, решают просто. Нужно произвести следующие действия:
- Выключают моноблок счётчика, питающего соответствующий включатель. Если счётчик напрямую связан с электропроводкой квартиры, то отключают счётчик;
- Отвёрткой извлекают винт и снимают корпус устройства;
- Отвёрткой-тестером проверяют отсутствие напряжения на зажимах проводов (индикатор не светится);
- Освобождают от зажимов провода фазового разрыва;
- Демонтируют платформу выключателя;
- Процесс установки новой арматуры происходит в обратном порядке.
Обратите внимание! Также меняют устройства с двумя или тремя кнопками. Такие конструкции практически не встречаются. Просто устанавливают группу из одинаковых моно включателей
Просто устанавливают группу из одинаковых моно включателей.
Замена встроенного включателя
Как и в предыдущем случае, понадобятся отвёртка-тестер и простая отвёртка:
- отключают ток;
- снимают одну или две клавиши, в зависимости от конструкции устройства;
- отвинчивают с двух сторон винты (не до конца) распорок;
- вытягивают из коробки металлическую арматуру;
- освобождают из зажимов провода;
- процесс установки нового выключателя происходит в обратном порядке.
Дополнительная информация. Если прибор не клавишный, а имеет другую конструкцию, то отвёрткой просто поддевают лицевую панель и производят аналогичные вышеописанным действия.
Замена накладного включателя на встроенный прибор
Такие действия необходимо производить при замене наружной электропроводки на скрытое электроснабжение. Для смены включателей понадобятся следующие инструменты и материалы.
Инструменты:
- отвёртка-тестер;
- отвёртки;
- перфоратор;
- бурильная коронка по бетону для перфоратора;
- шпатель;
- строительный нож;
- кусачки;
- пассатижи.
Инструкция установки встроенного включателя
Комплект встроенного включателя
После демонтажа открытой проводки снимают старый выключатель, прокладывают скрытую электропроводку к месту установки встроенного устройства включения света. Монтаж включателя производят в несколько этапов:
- В патрон перфоратора вставляют насадку (коронку) для бурения кирпича или бетона. Коронка чуть больше по диаметру и глубине пластиковой коробки;
- В намеченном месте просверливают перфоратором отверстие;
- В коробке со стороны протяжки проводов надрезают ножом перемычки просечек;
- В образовавшийся паз протягивают концы фазового провода;
- Монтажное отверстие в стене заполняют жидким алебастром;
- В проём вставляют пластиковую коробку. Коробка своими краями должна находиться вровень с поверхностью стены;
- Концы проводов зачищают от ПВХ покрытия на длину 5-8 мм;
- Концы вставляют в зажимы арматуры выключателя и винтами фиксируют их;
Зажимные винты
- Если зачищенные места проводов выступают за пределы зажимов, их покрывают изоляционной лентой;
- Арматуру вставляют в коробку;
Установка арматуры в коробку
Отвёрткой осторожно вкручивают винты боковых распорок до полной фиксации; Закрепляют декоративную накладку; Клавиши вставляют шипами в отверстия рычагов; Включают счётчик электроэнергии. Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией
Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке
Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией. Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке.
При наличии минимального опыта обращения с инструментами для любого хозяина жилья решить вопрос, как поменять выключатели своими руками, не вызовет затруднений. Основное правило должно обязательно соблюдаться – все монтажные работы должны производиться при отключённом токе.
Демонтаж выключателя
Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.
Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.
Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.
Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого указатель напряжения, инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.
Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова
Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.
Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).
Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.
Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.
Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.
Затем отсоединяем второй провод освобождая механизм.
Выпрямляем провода.
Демонтаж выполнен.
Что нужно знать при замене выключателя?
Выполняя замену выключателя своими руками, нужно знать, что:
- Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
- Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
- Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.
Виды выключателей
Выключатели отличаются друг от друга по:
- способу крепления к стене;
- количеству клавиш;
- конструктивным особенностям;
- типу разъемов для подключения электрических проводов;
- принципу включения.
Устройства могут быть выпущены в обычном исполнении либо защищенными от проникновения влаги. Последние предназначены для эксплуатации в ванных комнатах или на открытом воздухе.
По способу крепления
По способу крепления вылючатели подразделяются на:
- Приборы внутреннего типа. Устанавливаются в специальные углубления в стенах, часто совместно с подрозетниками, изготовленными из металла или пластика. Это наиболее распространенный тип устройств, применяемый в квартирах многоэтажных домов.
- Наружные. Используются в сочетании с открытой проводкой и крепятся непосредственно на стену.
По конструкции
В зависимости от предназначения и конструктивных особенностей выключатели бывают:
- клавишные;
- кнопочные;
- поворотные (ползунковые).
Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм
По конструкции клемм для крепления концов проводки
В современных выключателях используется два типа клемм для фиксации электрических проводов:
- Винтовые. Соединения, где зажим осуществляется с помощью винтов, со временем ослабевают, что приводит к росту температуры в точке контакта и прогоранию кабеля. Их надо осматривать хотя бы раз в 2–3 года и подтягивать.
- Пружинные. Такие клеммы более долговечны и обеспечивают надежный контакт на протяжении всего периода эксплуатации.
По принципу включения
Современные выключатели по принципу включения бывают:
- механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
- электронные сенсорные, приводимые в действие прикосновением руки;
- с дистанционным управлением, оснащенные пультом или датчиком движения.
Фотогалерея
Принцип работы
Принцип работы выключателя состоит в том, что внутри механизма элемента имеется подвижный контакт. При нажатии на клавишу он может принимать одно из двух положений. Первое положение — «включено», второе — «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.
Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего лампа начинает светиться.
