Перекос фаз: определение, причины его возникновения и способы защиты

В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.

Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.

Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.

Суть понятия
Причины возникновения
Способы защиты
Последствия перекоса

Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.

Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.

Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.

Причины возникновения

Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:

неравномерное группирование потребителей;
отсоединение нулевого провода;
замыкание фазного провода на землю.

При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.

На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.

Снижение качества электрической изоляции для потребителей чревато такими последствиями:

повреждение, поломка бытовых приборов или электрической проводки;
возникновение пожара;
получение травм;
выход из строя электроприборов.

Способы защиты

Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.

К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.

Защитная аппаратура, которую можно установить:

Трёхфазный автоматический выключатель.
Трёхфазный стабилизатор напряжения.
Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.

Недостатки трёхфазных стабилизаторов:

излишний расход электроэнергии;
низкая надёжность работы из-за частой смены деталей;
принцип работы, способствующий появлению перекоса фаз.

Последствия перекоса

Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.

Последствия неравномерного распределения нагрузки:

ухудшение качества электроэнергии;
появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.

Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

https://youtube.com/watch?v=YUk4XFVpbBs

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)

Цвета проводов. Окраска фазы

В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

желтый — фаза А (L1);
зеленый — фаза В(L2);
красный — фаза С (L3);
голубой — нулевая шина;

Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали (цвета проводов)

Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

Цвет заземления (цвета проводов)

Цвета проводов. Окраска фазы

Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

Красный или коричневый – фаза А.
Чёрный – фаза В.
Серый, белый – фаза С.
Голубой – нулевая жила.
Жёлто-зелёный – «земля».

Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета проводов для маркировки за рубежом:

нейтраль — белый, серый или черный;
защитное заземление — желтый или зеленый.

Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Что такое цветовая маркировка шин и проводов и зачем она нужна

В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.

Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.

Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).

В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

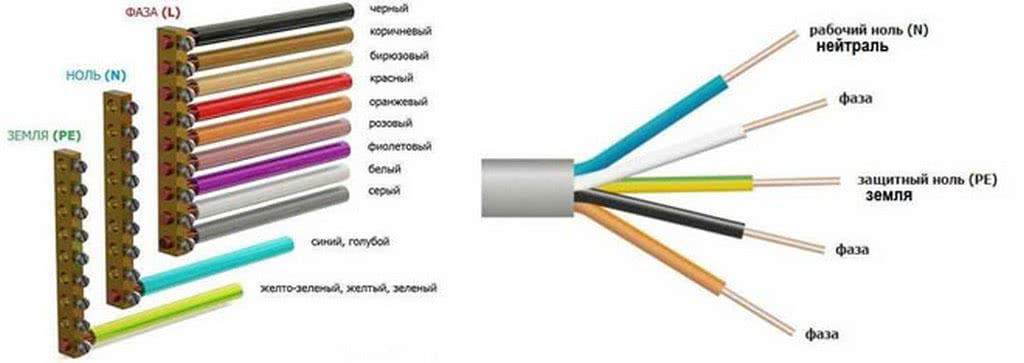

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый.

Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей.

Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине.

В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.

Изменения в цветовую маркировку шин и проводов

В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.

2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7.

Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.

Рассмотрим работу схемы.
Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод.
Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.

При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.

В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.

На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз.
Удачи!

Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.

Специальные символы

Символ	Значение
≪	намного меньше
≫	намного больше
∼	равно по порядку величины
∝	пропорционально
∇{\displaystyle \nabla }	оператор Гамильтона
∇⋅{\displaystyle \nabla \cdot }	дивергенция
∇×{\displaystyle \nabla \times }	ротор
{\displaystyle \square }	даламбертиан
×{\displaystyle \times }	векторное произведение
⊗{\displaystyle \otimes }	тензорное произведение
∂{\displaystyle \partial }	частная производная
ℏ{\displaystyle \hbar }	приведённая постоянная Планка
!	факториал
A{\displaystyle A\!\!\!/}	слэш-обозначения Фейнмана
∧{\displaystyle \wedge }	внешнее произведение
∫ab{\displaystyle \int _{a}^{b}}	интеграл от a до b
∮C{\displaystyle \oint _{C}}	интеграл по контуру
Ø	диаметр

Негативные последствия перекоса

Работа трехфазной сети с перекосом фаз приводит к следующим отрицательным действиям.

Перекос вызывает рост уравнивающих токов, тем самым увеличивается расход электроэнергии на потребление оборудованием.
Отклонение фазного напряжения, превышающее номинальное значение при отсутствии автоматических выключателей может вывести бытовое или промышленное электрооборудование из строя.
Отклонение напряжения в меньшую сторону от нормального создаст для оборудования следующие проблемы: увеличится нагрузка на электромоторы, их мощность падает, для запуска необходимы еще более высокие пусковые токи, электроника будет работать со сбоями, некоторые устройства просто не будут включаться.
Эксплуатационный срок работы оборудования в режиме перекоса фаз будет меньшим. Ресурсные показатели не будут соответствовать паспортным данным.
Перекос фаз, вызванный обрывом нейтрального провода может резко повысить опасность получения электрического удара. Шина заземляющего устройства на трансформаторной подстанции теряет связь с местным контуром заземления, тем самым оставляя пользователя без защиты.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

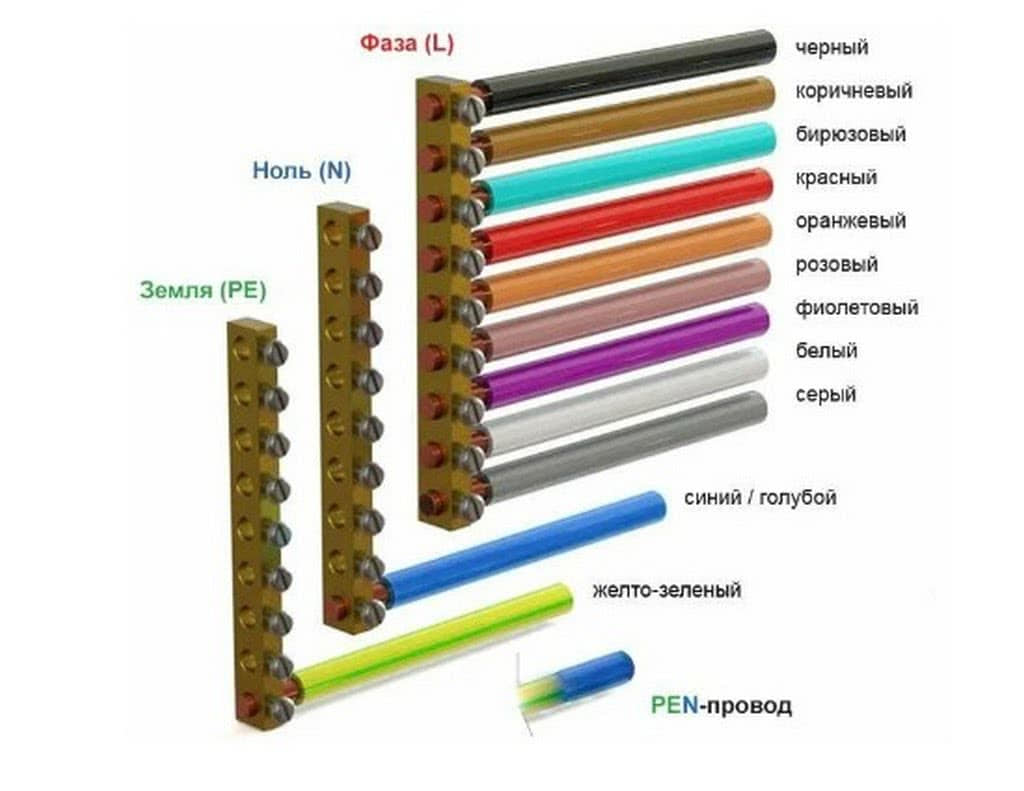

Маркировка по цвету
