? уличный датчик освещённости для включения света: как правильно выбрать и подключить

Обзор популярных моделей датчиков освещённости для включения света с ценами и отзывами

Теперь посмотрим на самые популярные модели фотореле, которые используются в уличном освещении. Узнаем цены и разберём отзывы.

ФР-601

На вид фотореле выглядит как колпачок

Одно из самых популярных фотореле. Применяется как в уличных светильниках с датчиком освещённости, так и во внутренних. Максимально можно подключить до 2200 Вт. Используемое напряжение — 220 В, а сила тока — 10 А. Порог срабатывания регулируемый и находится в диапазоне от 5 до 50 лк. Купить фотореле для уличного освещения можно за 235 рублей.

Датчик ФР-601

ФР-600

Угол поглощения лучей может зависеть от конструкции

Более дешёвый аналог ФР-601. Купить датчик света для уличного освещения можно за 150 рублей. Максимальная мощность подключаемых ламп составляет 1300 Вт. Ток нагрузки не должен превышать 6 А. Работает датчик в сети 220 В.

Датчик ФР-600

EKF PS

Небольшой датчик может управлять целой системой светильников

Максимальная мощность датчика составляет 1350 Вт. Максимальный ток — 6А. Монтируется на поверхность и использует сети 220 В. Цена датчика света для уличного освещения — 150 рублей.

Датчик EKF PS

Фотореле ФР-602

В основе любого датчика лежит фотодиод

Подключить к этому датчику можно до 1500 Вт. Максимальная сила тока — 10 А. Стоит фотореле 270 рублей.

Датчик ФР-602

Как подключить датчик света для уличного освещения

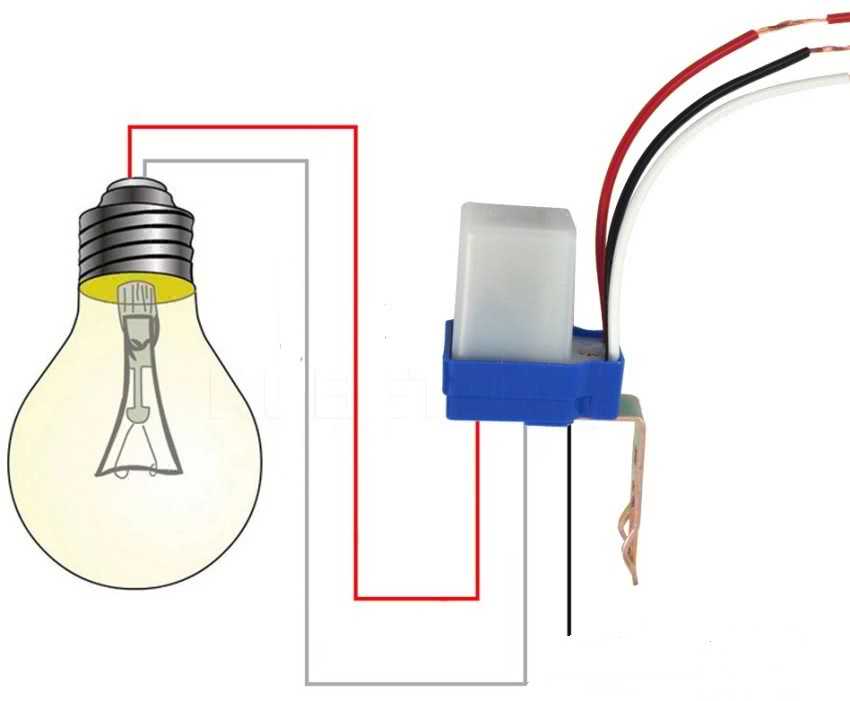

Схема установки довольно проста. В аппарате находится три провода, у всех производителей разные цвета, но один обязательно красный. Провода: фаза, ноль, питание. Соединяются провода в герметичном распределительном блоке, его можно расположить недалеко от реле, если не планируется подключение более одного устройства. Подробная информация от том, как подключить фотореле, указана в руководстве пользования.

Чтобы экономить электроэнергию, рекомендуется приобрести модель с датчиком движения, лампа будет включена только в момент нахождения рядом человека в темное время суток. Чтобы датчик не срабатывал на все подряд (птицы, собаки, ветки), устанавливается задержка включения на несколько секунд.

Красный провод соединяет светильник и датчик движения. Два других отвечают за фазу и ноль, это указано в инструкции. Светочувствительность настраивается вручную, регулировка расположена на нижней части реле. Настраивать лучше в темное время суток, так можно отрегулировать оптимальный уровень освещения и чувствительность датчиков.

Выбор места установки датчика освещенности

Один из самых важных моментов при установке фотореле для уличного освещения. При выборе места для установки датчика освещенности нужно учитывать несколько фактов: освещение, надежность крепления, доступность. Определиться, где будет находиться короб: в помещении или снаружи.

Для рациональной работы устройства на датчики не должен попадать искусственный свет (окна, фары машин, свет других фонарей). Естественный свет должен попадать беспрепятственно.

Оптимальная высота для установки — 180—200 см. Может быть и выше, но при профилактических работах, уборке, ручном включении потребуется лестница.

Крепление не должно соприкасаться с другими узлами, обязано быть прочным, надежным.

Нередко приходится перемещать устройство по нескольку раз, поэтому сразу не рекомендуется крепить «намертво».

Монтажные работы

Для того чтобы установить датчик освещенности на улице, нужно следовать инструкции

Важно правильно подключить устройство, и для этого:

1. обесточить щиток;
2. протянуть провод питания к фотореле;
3. зачистить провода под клеммы;
4. для подключения фотореле в корпусе создать подходящие отверстия;
5. все отверстия в корпусе нужно герметизировать, это защитит устройство от попадания влаги и грязи;
6. подсоединить устройство согласно инструкции;
7. отмерить нужную длину провода для соединения со светильником, зачистить их и присоединить к соответствующим клеммам;
8. настроить фотореле вручную;
9. закрыть крышку корпуса, включить ток и протестировать работу.

В зависимости от вида устройства схема подключения датчика освещенности может различаться. Монтаж и подключение через выключатель не требуют особых навыков, нужно лишь соблюдать правила безопасности и следовать инструкции.

Настройка датчика освещенности

После завершения всех монтажных работ наступает время настройки. Для этого нужно дождаться того уровня темноты, при котором нужно включение наружного света. Регулировка фотореле для уличного освещения осуществляется вручную. На нижней части реле находится небольшой диск, который отвечает за включение света при определенных условиях. Его нужно покрутить с наступлением темноты, подождать, пока свет включится. Возможно, придется не один раз отрегулировать фотоэлемент и найти оптимальное световое воздействие на него.

Устройство и принцип действия реле для автоматического включения света

Основным элементом устройств данного типа является фотореле, контакты которого замыкаются при снижении освещённости до определённого уровня и размыкаются, когда уровень естественного освещения достигнет заданных значений. Основные элементы и принцип работы фотореле приведены на следующем рисунке. Принцип работы и устройство фотореле Фотореле состоит из нескольких конструктивных элементов:

• корпус – в нём размещены все элементы прибора и предусмотрены крепёжные отверстия или иные конструктивные приспособления;
• фотоэлемент – светочувствительный датчик тока, который подаёт импульсы на включение и отключение цепей управления;
• электронный блок – в составе: модуль питания, устройство усиления сигнала и электромеханическое реле.

В моделях, предназначенных для коммутации нагрузки большой мощности, в состав электронного блока может входить повторитель контактов электромеханического реле. Для предотвращения ложных срабатываний в конструкции прибора может быть предусмотрена установка задержки времени на срабатывание, которое может вызываться светом автомобильных фар или иных источников света в тёмное время суток.

В качестве фотоэлемента могут быть использованы различные электронные устройства, срабатывающие при попадании на них световых лучей: фототранзистор и фототиристор, фотосимистор или светодиод. Датчики освещённости различаются по конструкции, функциональности и техническим характеристикам

Устройство датчика освещенности и рекомендации по их выбору

Устройство датчика освещенности

Прежде, чем приступать непосредственно к выбору, давайте ознакомимся с устройством и принципом действия датчиков данного типа. Они могут быть выполнены на фоторезисторе или фотодиоде, но принцип действия от этого не меняется.

На фото представлена схема датчика освещенности на фоторезисторе

Итак:

• Датчики света для уличного освещения для своей нормальной работы должны быть подключены к электрической сети. То есть, на выводы датчика должны быть подведены фаза и ноль. Кроме этого, там есть третий провод, который подает напряжение непосредственно на сеть освещения, но о нем мы поговорим, когда будем подключать наш датчик.
• Сразу к выводам датчика подключен диодный мост, который преобразует переменное напряжение в постоянное. Кроме того, там установлен конденсатор, который сглаживает постоянное напряжение.
• Параллельно схеме диодного моста подключается наш фоторезистор с добавочным сопротивлением. Именно на это добавочное сопротивление вы воздействуете, вращая ручку регулятора на корпусе датчика.
• Сопротивление фоторезистора изменяется в зависимости от уровня освещенности. Чем темнее, тем выше сопротивление нашего фоторезистора. Соответственно выше напряжение на его контактах.
• При определенном напряжении открывается транзистор, подключенный параллельно нашим сопротивлениям. Благодаря этому образуется цепь на катушку силового реле.
• Реле срабатывает и замыкает цепь. А благодаря тому, что к контактам этого реле подключены наши провода питания сети освещения, включается свет.
• При увеличении уровня освещенности датчик ночного освещения размыкает контакты нашего силового реле. Происходит это по причине снижения сопротивления нашего фоторезистора, которое влечет за собой соответственно снижение напряжения и закрытие транзистора. Следствием этого является размыкание цепи, которая питает катушку силового реле.

Выбор датчиков освещенности

Имея общее представление о работе датчика, можно приступать непосредственно к его выбору

Здесь мы советуем вам обратить внимание на некоторые аспекты

Как и любое коммутационное устройство, перед установкой фотодатчик для уличного освещения стоит проверить на соответствие коммутируемой нагрузки. На данный момент на рынке представлены модели с номинальным током в 6 и 10А. Чуть реже встречаются модели на 16 и 25А. Но, честно говоря, я бы не стал доверять этим цифрам и как минимум на один шаг занизил их.

Регулировка уровня освещенности, при которой происходит срабатывание датчика

Следующим параметром, на который стоит обратить внимание, является возможность регулирования датчика. Обычно минимальным значением является 2лк

А вот максимальное значение может колебаться. Наиболее распространенными являются значения в 50 и 2000лк. Насколько вам нужна регулировка в широком спектре — решать вам, но я бы напомнил, что возможности регулировки также отражает цена датчика. Поэтому выбор минимального регулирования, по-моему, вполне оправдан.
Нельзя забывать и то, что датчик освещенности предназначен для наружной установки. Поэтому защита от влаги и пыли как минимум не будет лишней. Данный параметр указывают цифры после аббревиатуры «IP». Обычно это IP44, но могут быть и более высокие значения.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов.

• провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
• синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода.

Схемы подключения с разными типами активаторов – 3 примера

Рассмотрим три типовые схемы.

1.Уличное освещение. Как правильно установить ДД для включения света на улице.

Защищенный сенсор IP65

Фото 2. Светодиодный прожектор с сенсором

Схема с описанием Для установки на улицу одного светильника применяют прожектор со встроенным ДД (Фото 2). Если предполагается, что при входе человека освещается обширный участок, то устанавливают один сенсор с магнитным пускателем. В этом случае в линию подключения нагрузки (А на Схеме 1) через магнитный пускатель ПМ параллельно включается несколько ламп. Применение магнитного пускателя увеличивает мощность коммутируемой нагрузки. В случае использовании воздушной проводки не следует пренебрегать требования ПУЭ п.2.1.76 и выполнять подвеску проводов ниже 3,5м, а для дорог 6(!) метров.

Схема 1. Простое подключение освещения. Сенсор ДД управляет мощной группой осветительных приборов Л, через магнитный пускатель ПМ.

Исходя из требований п.6.5.7 ПУЭ схема дополнена простым кнопочным выключателем К (пунктир на схеме).

2.Автоматизируем подъездное освещение.

Согласно СНиП 23-05-95 освещение более чем трехэтажных зданий должно быть автоматизировано или управляться дистанционно (Схема 2). Автоматизация достигается включением датчиков. Применение магнитного контактора КМ1 необходимо для аварийного включения освещения.

Схема 2. 2 и более датчика в подъезде, схема подключения.

При входе человека в подъезд включается первый (самый правый) ДД и лампа на первом этаже. При переходе с этажа на этаж последовательно включаются последующие светильники, и горят в течение времени задержки. Согласно рассмотренному требованию ПУЭ и СНИП п.8.1 ВСН 59 – 88 каждый автоматический сенсор обходится обычным выключателем Выкл. Как отрегулировать время срабатывания света в подъезде? Настраивают задержку на минимальное время прохода по лестничному пролету – 30-60 секунд.

3.Комнатное освещение в квартире. Схема без выключателя.

Схема 3. Инфракрасный датчик схема подключения с выключателем Для включения света в комнате используют уже установленную проводку (линии розетки и ламп). Выключатель подсоединен в обход для случаев постоянного освещения (Схема 3). Для простоты установки применяют ДД, встраиваемый в выключатель (Фото 3). В отличие от обычного, включаемого в разрыв фазы кнопочного, такому выключателю необходим нулевой провод.

Фото 3. Датчик без отдельного выключателя.

Астрономический таймер

Датчики движения. Успейте купить со скидкой!

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

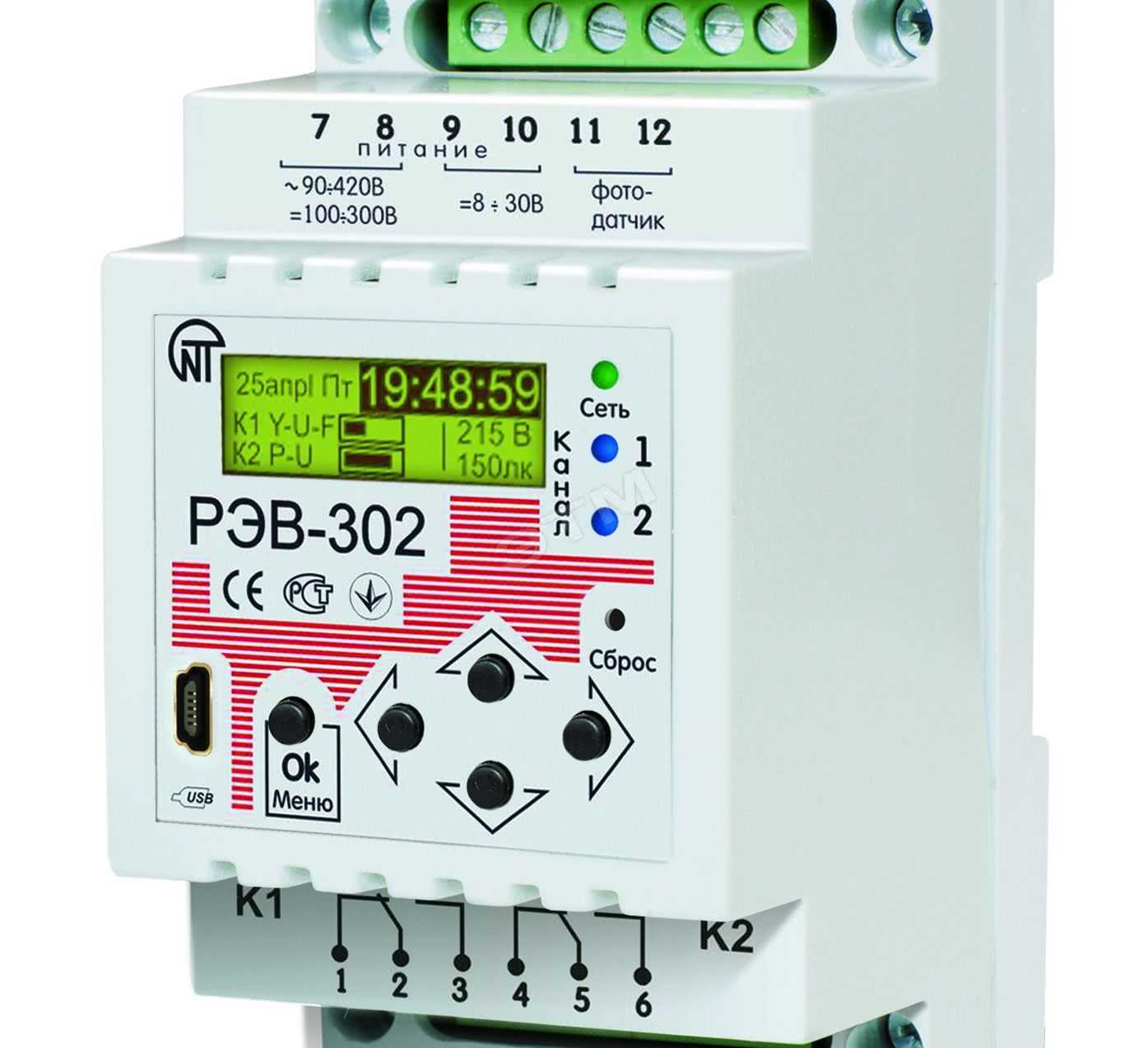

Таймер управления освещением РЭВ-302 с функцией фотореле

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Можно ли сделать фотореле своими руками

Схема сумеречного реле своими руками

Изготовление датчика своими руками не составит труда радиолюбителям. Для электронного прибора потребуется:

• симистор со встроенным динистром (квадрак) с рабочими параметрами 4 А и 600 В;
• фоторезистор типа ФСК-7, ФСК-Г1;
• резистор с сопротивлением 47 кОм.

Питание схемы происходит от стандартной сети 220 В. Настройка включения осуществляется резистором. Его сопротивление зависит от желаемого порога включения подсветки. При использовании квадрака можно подключить нагрузку до 500 Вт. Такая схема состоит из небольшого количества деталей, не требует отдельного блока питания. Элементы с помощью паяльника закрепляются на печатной плате.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-400 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

Вид плат датчика движения со стороны пайки

В устройстве применяются основные детали:

• микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: • LM324,224,2902 Operational Amplifiers.pdf / , pdf, 134.11 kB, скачан: 3015 раз./
• датчик движения – PIR D203S или 1VY7015
• транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: • S9013 / , pdf, 62.29 kB, скачан: 1526 раз./
• реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Как выбрать

От правильности выбора датчика освещенности зависит целесообразность его покупки. Несоответствие заданным параметрам уменьшит экономический эффект, либо приведет к преждевременному выходу прибора из строя

Приобретая датчик освещения уличный необходимо обратить внимание на:

• Мощность. Недостаточная мощность влечет поломку устройства. Слишком мощное фотореле при малой нагрузке вместо экономии увеличивает потребление электроэнергии.
• Напряжение питания. Зависит от источника, которым может быть бытовая сеть, электрогенератор или аккумуляторная батарея.

• Возможность регулировки. Позволяет настраивать чувствительность датчика в диапазонах 50 и 2000 лк. Расширенный диапазон предполагает более высокую цену, что не всегда оправданно.

Степень защищенности. Основывается расположением фотореле. Наружные устройства по пыле-, влагозащищенности должны соответствовать индексу с минимальным показателем IP44.

При выборе фотореле также учитываются его соответствие условиям эксплуатации, размеры, способ крепления, производитель, популярность модели.

Характеристики и выбор

Нужно учитывать класс защиты и напряжение. Класс защиты лучше выбирать не меньше IP44, это обеспечит надежную защиту устройства от попадания загрязнений меньше 1 мм, плюс в датчик не попадают дождь и снег.

По максимальному напряжению датчики могут быть 220 В или 12 В. Зависит от исходного напряжения тока в сети. Рекомендуется устанавливать с запасом. Также важен температурный режим: фотоэлемент рассчитан на работу при определенных температурах. На коробке указан максимальный режим, в соответствии с регионом и климатическими особенностями подбирается устройство. Также нужно приобретать с запасом, от самой низкой до максимально высокой допустимой температуры, чтобы работающий аппарат не замкнуло.

В некоторых фотореле есть функция настройки для уличного освещения. Таким образом, интенсивность освещения можно настраивать в соответствии с уровнем естественного освещения. Это выгодно для экономии электроэнергии, когда от снега отражается свет и не нужна яркая лампа. Настройки таймера позволяют избегать лишнего включения или отключения, при настройке задержки на несколько секунд датчик не будет срабатывать на проезжающие автомобили.

Как подключить к Ардуино

Не меньший интерес представляет подключение датчика движения к Ардуино для организации умного дома.

Для решения задачи необходимо подготовить:

• плату Ардуино;
• PIR устройство контроля движения;
• беспаечную плата-макет;
• сопротивление на 220 Ом и светодиод;
• провода типа «папа-папа» и «папа-мать».

Название контактных соединений у разных производителей может отличаться, поэтому перед выполнением работы необходимо изучить особенности модуля.

Одни вывод подключается к GND, следующий к VCC (5 В), а оставшийся к OUT (передает цифровой сигнал с сенсора PIR).

PIR датчики почти идентичные по конструкции. Они имеют необходимую чувствительность на расстоянии до шести метров, а обзорность составляет 110*70 градусов. На выходе появляется 0 или 1 в зависимости от выявления факта движения.

Как подключить люстру к двойному выключателю, схемы

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

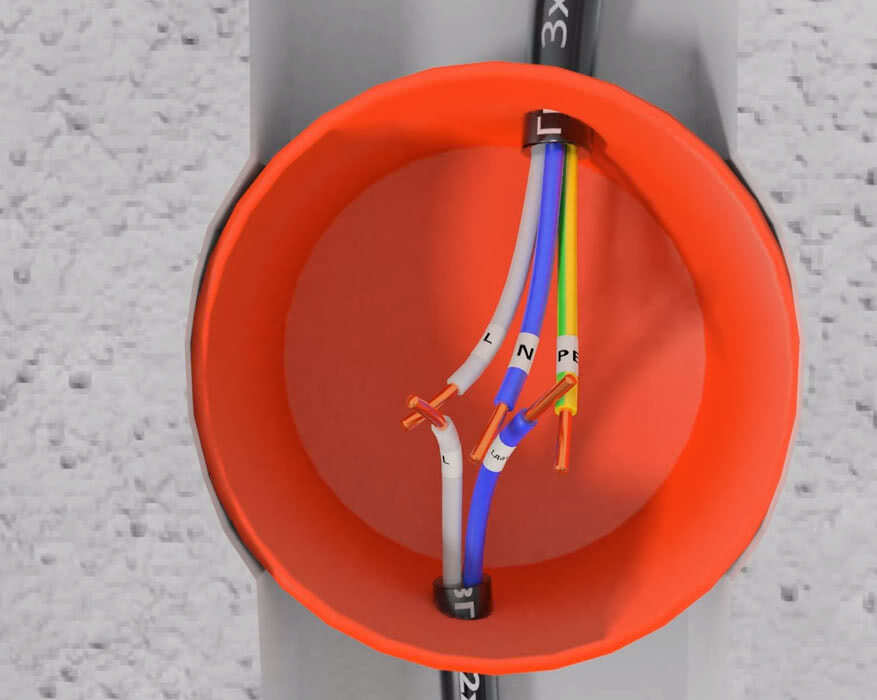

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

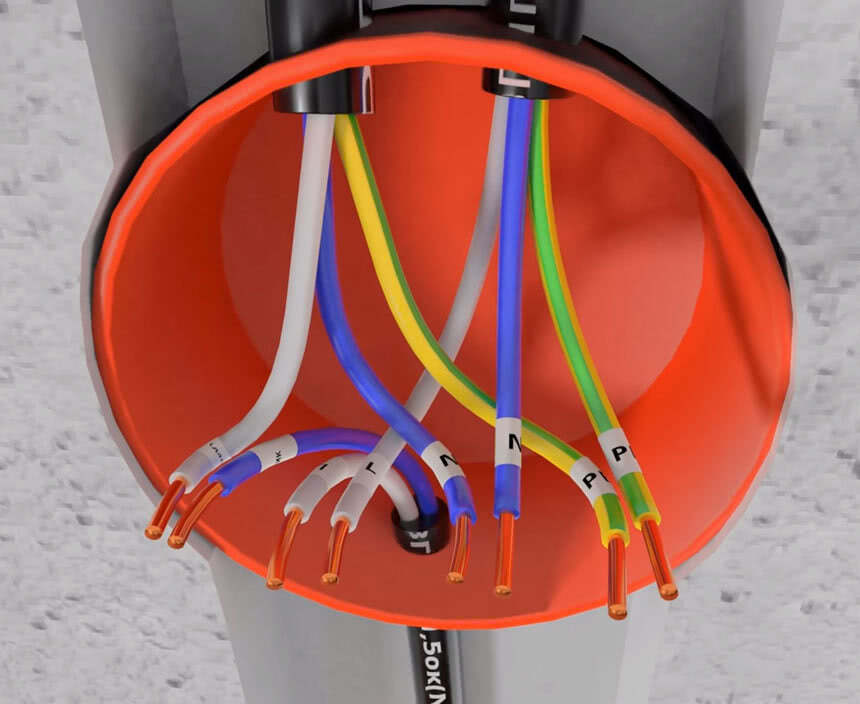

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

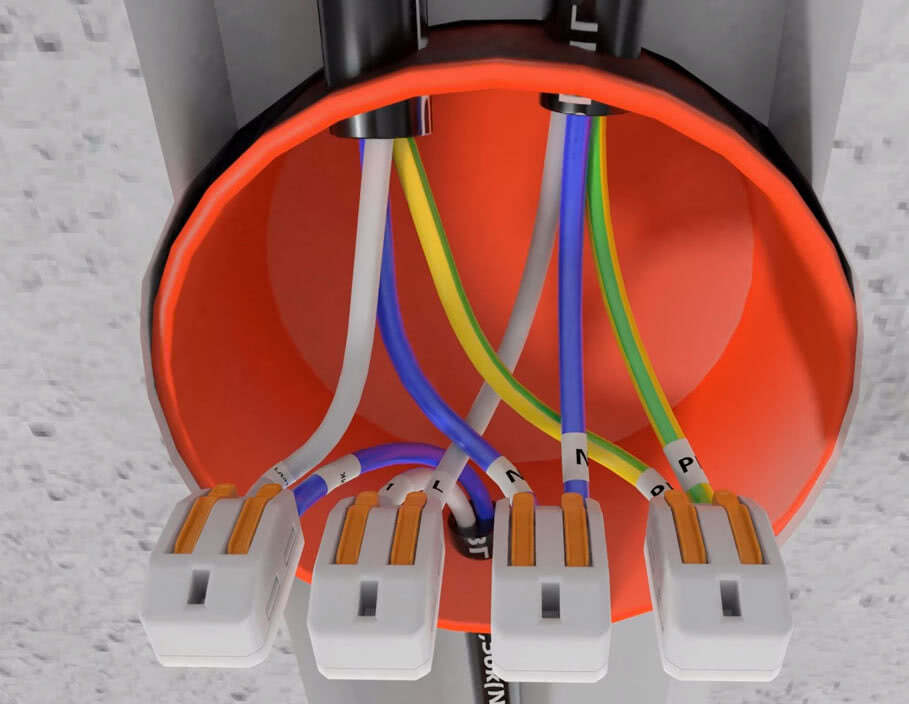

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Принцип работы микроволнового датчика

Микроволновой сенсор тоже считается активным устройством. У него похожий принцип работы с ультразвуковым прибором контроля, тоже излучаются волны, потом отражаются и принимаются обратно. Единственное отличие в использовании не звуковых, а электромагнитных волн.

Это самые универсальные из всех подобных устройств. Зона, которая отводится для их контроля, постоянно сканируется, любое передвижение будет замечено, сигнал на свет или запуск других устройств обязательно сработает. Волны доходят абсолютно ко всем предметам, которые находятся в зоне действия, и отражаются. Если предметы не двигаются, то волны возвращаются с такой же частотой. Если обнаружено какое-то перемещение, то частота волны сдвигается, и датчик срабатывает.

Как и у любого другого устройства, у микроволнового датчика, есть свои недостатки:

• высокая стоимость;
• прибор слишком чувствительный, поэтому иногда ложно срабатывает;
• такие лучи отрицательно сказываются на здоровье человека, поэтому не желательно надолго попадать в зону действия этого устройства.

Подробнее об устройстве датчиков движения можно узнать в этом видео:

Где используется?

Обычно автоматическое управление осветительными приборами используется в целях обеспечения безопасности различных объектов, как на улице, так и в пределах помещения. В охранных системах нередко выполняется параллельная установка датчиков движения вместе с камерами видеонаблюдения и сиреной. В результате при появлении движущегося объекта в пределах действия датчика приведет к комплексному включению прожектора и звукового сигнала.

Различные виды( потолочный, настенный)

В здании такой способ включения света обычно используется при непродолжительном посещении комнаты. Это может быть подсобное помещение, санузел, коридор, кладовая, лестница. Можно настроить прибор таким образом, чтобы он выключал свет через определенный промежуток времени. Есть и другие параметры, которые корректируются в соответствии с условиями работы.

Подключение датчика освещенности

Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.

1. Схема по аналогии с датчиком движения

Схема подключения датчика освещенности полностью совпадает со схемой подключения датчика движения. Отличается только “начинка” датчиков.

Схема подключения датчика движения и датчика освещения

Схема взята из статьи про датчик движения, ссылка выше.

2. Схема подключения датчика света из инструкции

Вот как схема подключения датчика света приведена в инструкции:

Датчик освещения LXP. Схема подключения из инструкции

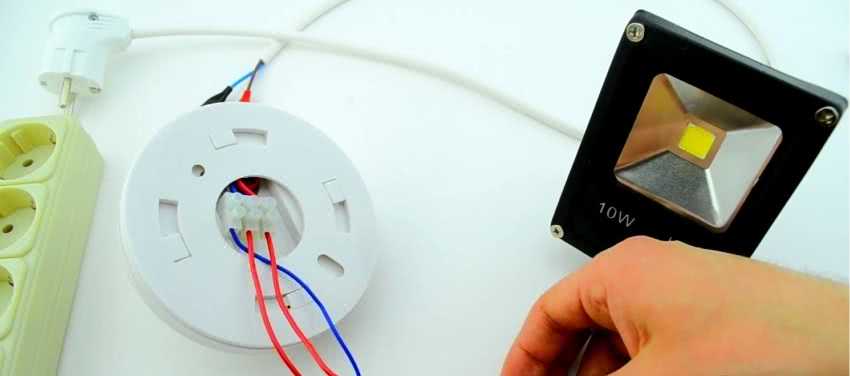

3. Подключение на основе фото датчика

Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:

Схема подключения датчика света на основе фотографии

Небольшое пояснение по схемам подключения:

• На коричневый провод приходит фаза.
• На синий провод подключается ноль.
• На красный провод подключается нагрузка (первый вывод светильника).
• Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)

Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость. Пример можно увидеть в статье про параллельное включение двух датчиков движения.

Итак, с подключением разобрались, теперь

Подключение и последующая настройка датчика

Большинство современных устройств позволяют выбрать чувствительность прибора и определиться с порогом срабатывания. Как правило, регулировку производители светового датчика располагают в нижней части реле.

Настройку датчика света светочувствительности проводя в темное время суток. Дождавшись времени, когда прибор должен начать срабатывать, чтобы подключить искусственное освещение. Найдя на нижней части датчика диск, регулирующий свет, начинают его крутить, добиваясь срабатывание прибора.

Чаще всего производитель на корпусе указывает знак минус, то вращая в данном направлении чувствительность датчика снижается. Прибор будет срабатывать только в полной темноте. Если такой вариант не подходит, диск следует вращать в противоположную сторону. Это позволит добиться повышения чувствительности.

Кроме регулировки самого фотореле, следует провести настройку сопряженных с ним устройств. В таком случае вся система будет работать должным образом.

Советы и рекомендации

При монтаже фотодатчика на опоры с источниками света, необходимо располагать их вне зоны освещения (за или над фонарем). В противном случае, включенный датчиком свет будет подавать устройству команду на отключение, что в результате выразится миганием лампы.

Не стоит пытаться настроить фотореле в условиях помещения, поскольку полностью имитировать дневной свет без специального оборудования невозможно.

Фотодатчик нуждается в периодической чистке, поскольку загрязнение негативно сказывается на его чувствительности.

Популярные модели

К наиболее востребованным датчикам освещенности относятся:

• ФР-601. Доступный вариант фотореле китайского производства. Выделяется достаточно высокой степенью защиты (IP44) и мощностью в 2,2 кВт.
• SNS L 07. Произведение российской , поддерживающее баланс цены и качества. Максимальная нагрузка – 3,5 кВт.
• ФР-7М. Отечественное устройство с выносным фотодатчиком, которое по параметрам практически не уступает лучшим зарубежным аналогам.
• WZM-01/S1. Мощное (4 кВт)и дорогое польское устройство, предназначенное для внутреннего использования.

Датчики, реагирующие на один параметр, постепенно вытесняются многофункциональными устройствами, которые превосходят по эффективности и экономическим показателям.

Астрономический таймер является новым направлением в автоматизации уличного освещения. Его устройство и принцип работы в корне отличается от фотореле. Астротаймер содержит миниатюрный процессор, который выдает команды на включение и отключение на основании координат и реального времени.

Установка и монтаж фотореле

В первую очередь надо определить место установки светочувствительного сенсора. Для этого надо соблюсти несколько несложных правил.

1. Нельзя устанавливать фотодатчик там, где на него может попасть свет от искусственных источников (лампы уличного освещения, фары проезжающих машин и т.д.). Это приведет к выключению фонарей. Худший вариант – когда фотосенсор засвечивается управляемой лампой. Получится схема с обратной связью: наступила темнота – включилось освещение — свет попал на фотореле — освещение отключилось, наступила темнота — .. и дальше по кругу. Ни о каком комфорте в этом случае говорить нельзя.
2. Не стоит устанавливать датчики в тени. В этом случае будет происходить раннее отключение и позднее включение.
3. Надо защищать линзу сенсора от пыли и грязи и устанавливать устройство так, чтобы загрязнение датчика было исключено. Если это невозможно, следует хотя бы регулярно очищать входную часть детектора. В противном случае чувствительность прибора снизится.
4. Если используется реле с выносным датчиком, не следует превышать максимальную дальность установки.

Монтаж электрических цепей надо вести кабелем с медными проводниками. Из соображений механической прочности для наружной проводки его сечение надо выбрать не менее 2,5 кв.мм. В 99+ процентах случаев такой кабель или провод пройдет по условиям максимальной нагрузки. Перед первым включением надо тщательно проверить правильность монтажа. После этого можно включать систему освещения и приступать к настройке.

Принцип работы автоматических элементов

Данные устройства известны под различными названиями. Наибольшее распространение получило фотореле, хотя встречаются и фотосенсоры, фотодатчики, сумеречные выключатели, датчики освещенности для включения света и другие. Независимо от своего наименования, все устройства выполняют одинаковую функцию включения и отключения света, в зависимости от времени суток.

Действие этих приборов основывается на физических свойствах отдельных элементов, способных к изменению своих параметров под влиянием солнечных лучей. Такие качества присущи фотодиодам, фоторезисторам и фототранзисторам.
При уменьшении светового потока уличный светильник с датчиком, оборудованный светочувствительным элементом начинает изменять свои параметры и технические характеристики. Когда наступает вечер и становится темно, изменения достигают предельной величины. В этот момент происходит замыкание контактов реле и осветительные приборы начинают получать питание. На рассвете освещенность меняется в сторону увеличения и все процессы изменений протекают в обратной последовательности. Это приводит к размыканию контактов и наружное освещение отключается.

Данные устройства рассчитаны на разное напряжение. Определенные модели могут работать от 12 или от 220 вольт. Многое зависит от правильного выбора класса защиты. Минимальным считается IP44, а наиболее оптимальным – ip65. Чем выше этот показатель, тем надежнее будет работа прибора

Следует обратить внимание на температурный диапазон и выбирать прибор в соответствии с предполагаемыми условиями эксплуатации

Астрономический таймер

Из всех датчиков освещенности наиболее прогрессивным и дорогим считается астрономический таймер. С его помощью управление системами освещения стало возможно перевести на качественно новый уровень. Данное устройство обладает такими функциями, которые недоступны обычным фотореле. Вместе с ним может также устанавливаться датчик движения.

Принцип действия цифровых астрономических таймеров очень похож на реле времени старого образца, оборудованное часовым механизмом. Однако, на этом их сходство и заканчивается. Современные таймеры способны выполнять астрономические расчеты, учитывая точный заход и восход солнца, и производить включение освещения лишь при действительной необходимости.

Для того чтобы таймер мог успешно выполнять функции датчика освещенности, предварительно во время настройки в его память вводится дата и время, а также широта и долгота того места, где его планируется использовать. То есть, эти приборы пригодны для эксплуатации в любом месте земного шара.

В системе управления освещением отсутствуют светочувствительные элементы. В целях снижения затрат электроэнергии уличный фонарь с датчиком можно запрограммировать на отключение в ночное время. Все временные рамки, касающиеся переключений, отображаются на дисплее. При необходимости астрономические данные можно откорректировать для себя в нужном диапазоне. С помощью специального управляющего входа прибор и лампочка может включаться вне зависимости от запрограммированных параметров.

В некоторых моделях для уличного освещения достаточно ввести название города и текущую дату. В этом случае времена солнечных заходов и восходов определятся автоматически. Кроме того, можно выбрать датчик, конструкция которого дополняется счетчиком отработанного времени и количества включений-выключений нагрузки.

Датчик движения для включения света

Светильник с датчиком освещенности

Схема подключения датчика освещенности

Датчик движения и освещенности

Схемы подключения и настройка датчика движения для включения освещения

Светодиодный прожектор с датчиком освещенности

Похожие записи:

Как эффективно экономить электричество в квартире Виды шпаклевки для внутренней отделки помещений Ландшафтный дизайн дачного участка: 100 красивых идей Девочки,какой потолок лучше глянцевый или сатиновый?? Как правильно заменить трубы в системе канализации Крепление моек к столешнице на кухне
