Как установить выключатель света: пошаговые инструкции для подключения типовых выключателей

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий

Это особенно важно при замене световой точки на более «продвинутую»

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

подключение двухклавишного выключателя.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Как правильно подключить выключатель?

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображенийФото из Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя Шаг 1: Схема с выключателем на 2 клавишиШаг 2: Распаечная коробка для подключения лампШаг 3: Группы проводов в распаечной коробкеШаг 4: Соединение нолей в распаечной коробкеШаг 5: Соединение фазной жилы с выключателемШаг 6: Установка крышки распаечной коробкиШаг 7: Проверка подключения лампочекШаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Сейчас читают

Потенциальные схемы подключения

Задача относительно проста, так как подключить лампочку через выключатель сможет каждый хозяин, который когда-либо занимался подобными работами, или тот, кто внимателен и хорошо осведомлен об опасности электрических сетей. Вариант схемы целиком зависит от разновидности выключателя, предназначенного для конкретного осветительного прибора.

Схема для одноклавишного выключателя

Это работа отнимет минимум времени, потому что подсоединить придется простейший прибор с одной лампочкой. Надо сказать, что и двухклавишная конструкция не станет непреодолимой преградой, поскольку работа отличается не очень сильно.

Данный способ оптимален именно для однолампового прибора, однако если старая проводка имеет только две питающие жилы, то с помощью этой схемы можно подключить осветительный прибор, которые имеет большее количество ламп. Минус — одновременное включение всей «иллюминации», что не всегда удобно и совсем не экономично.

Аналогичным образом к линии можно подключить сенсорное устройство или диммер, однако последний выключатель не походит для эксплуатации с энергосберегающими лампами — с люминесцентными и светодиодными.

Двухклавишный выключатель и рожковая люстра

Осветительные приборы, имеющие от 2 до 5 ламп, устроены таким образом, что дают возможность подсоединить их к двухклавишному выключателю группами — 2+3. Это удобно, так как регулировать данное освещение довольно просто. В этом случае есть одна рекомендация: если есть условия, то для повышения безопасности заземление проводят напрямую к люстре, минуя клеммную колодку.

Чтобы осуществить подключение выключателя к лампе, необходимы три провода. Одна из клавиш будет регулировать яркость свечения источника света. Как правило, такие двухклавишные приборы устанавливают, если нужно обеспечить освещение двух смежных комнат. Примеры — коридор и кладовая, кухня и санузел, ванная и туалет.

Существует еще один оригинальный вариант — переделка схемы под пятирожковую люстру для трехклавишного выключателя. В этом случае от большей группы отсоединяют один проводник, который будет управляться отдельно — третьей клавишей. В этом случае появится возможность включения одной или пяти ламп. Нужно ли это усовершенствование, решать хозяевам люстры.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

• все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
• любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
• в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Источники

• https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
• https://www.asutpp.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya-na-dve-lampochki.html
• https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
• https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
• https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchenie-vyklyuchatelya-sveta-s-dvumya-klavishami.html
• https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
• https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
• https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html

Янв 25, 2021

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции.

Есть два вида переключателей сенсорного исполнения:

• Сенсорные прямого действия.
• Сенсорные с диммерами.

Будет интересно Собираем повышающий трансформатор собственными руками

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп. Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM». Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Сенсорные модели выключателей

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала. Простая организация системы управления с одним сенсорным прибором выполняется так:

• Фазная линия соединяется с клеммой «L».
• Линия «L1» образует одну зону освещения.
• Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

• Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
• После звукового сигнала снять касание и перейти к следующему прибору.
• Касание сенсора второго прибора.
• Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
• Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.
В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.
Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.
Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.
Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Последовательность проведения света в комнате

1. Последовательность проведения света в комнате имеет свою специфику:
2. сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
3. перед установкой оголенные части нужно зачистить;
4. проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
5. второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
6. цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
7. фазные провода крепятся к своим группам потребителей;
8. нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
9. нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
10. выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
11. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;
12. Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель.

Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.

Как найти фазный провод? Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

• Разъяснить ситуацию поможет следующий способ:
• кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
• включается напряжение на щитке;
• индикаторной отверткой притрагиваются к оголенным частям;
• фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

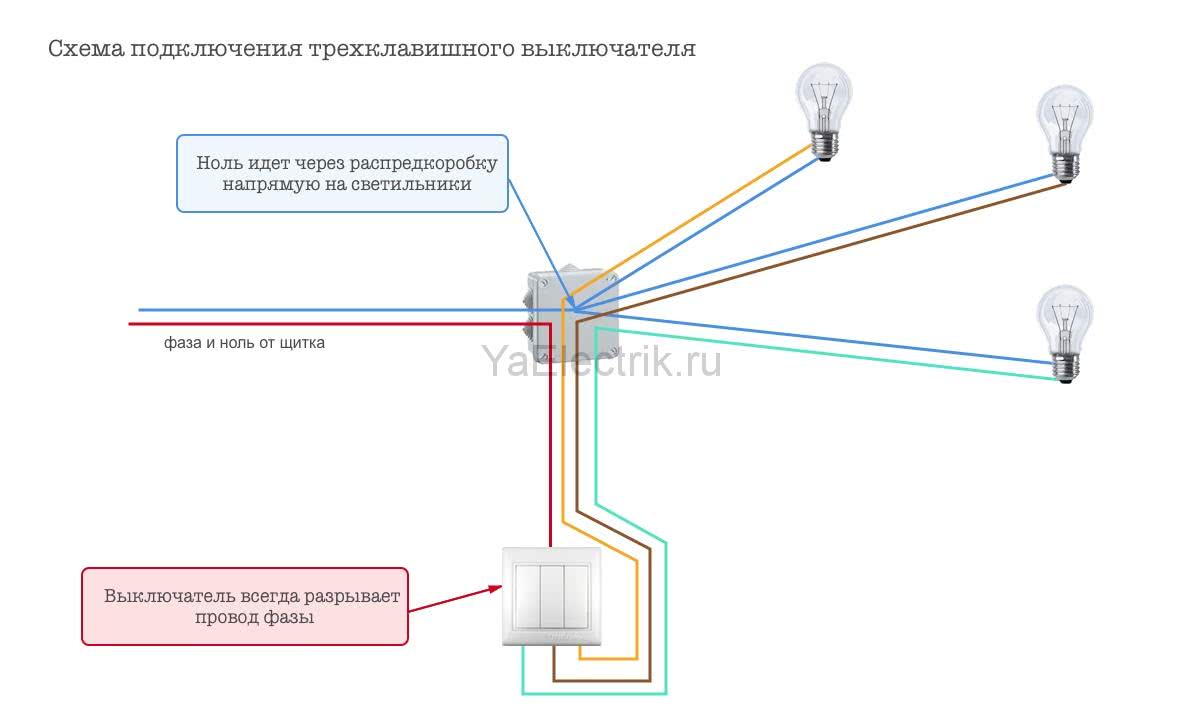

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику.

Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

Выводы и полезное видео по теме

В видеороликах представлена информация, которая поможет вам разобраться в устройстве и подключении автоматического выключателя.

Часть 1. Как выбрать автоматический выключатель – изучаем теорию:

Часть 2. Инструктаж по грамотному подбору автомата:

Пошаговый процесс сборки электрического щитка:

Полезный совет от профессионала:

Как видите, для подключения автоматического выключателя, необходимо правильно выбрать устройство, следовать определенному порядку монтажа и соблюдать меры безопасности.

Если вы сомневаетесь в собственных силах или не можете найти причину постоянных отключений защиты, обязательно обратитесь к квалифицированному электрику.

Пытаетесь самостоятельно установить автоматический выключатель? А может, не согласны с изложенным материалом, или остались вопросы по теме? Ждем ваших комментариев – блок для связи расположен ниже.

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Что делать при быстром наполнении выгребной ямы Водяной теплый пол своими руками: инструкция изготовления
