Преимущества монолитного перекрытия и монтаж своими руками

Возможные сложности и полезные советы

При укладке плит на кирпичные стены последний ряд кладки должен быть тычковым изнутри здания. Армопояс поверх стеновых конструкций из газобетонных, керамзитобетонных или поризованных блоков может выполняться путем заливки бетона в самостоятельно изготовленную опалубку или специальные U-образные элементы, которые выкладываются по всему периметру «коробки» с обязательным армированием.

Фото 23. Армированная опалубка из U-блоков для устройства армопояса

Заделка пустот в плитах, как правило, производится только с той стороны, которая будет выходить наружу здания. Это нужно для предотвращения промерзания конструкции. Заделывать технологические отверстия удобнее до монтажа на стены, когда к железобетонному изделию имеется свободный доступ и не требуется применять лестницы, строительные леса и другие приспособления.

Рисунок 24. Последствия работы автокрана вблизи с подвальным помещением

И напоследок еще один важный совет – надо заранее продумать и при необходимости подготовить площадку для автокрана. Если грунт на участке насыпной, при работе грузоподъемной техники могут возникнуть сложности. Также не допускается размещение крана рядом с подвальными помещениями, сливными ямами и т.д. В этом случае лучше переплатить и арендовать технику с более длинной стрелой.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 6408 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 7372 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 10210 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 14041 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 16911 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5258 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 11355.03 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 11345 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 9175 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 11930.69 руб/штПодробнее

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис.2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Разновидности бетонных и жб конструкций

Есть несколько типов бетонных перекрытий, отличаются они по типу поверхности и по способам монтажа.

Подробная статья о разновидностях бетонных перекрытий здесь.

Сборные плиты

Изготавливаются на производстве, в свою очередь делятся на два типа. Вязаные перекрытия создают с применением тонкой двухмиллиметровой проволоки. Процесс изготовления ее трудоемкий. Второй тип, сварные конструкции, создают с применением электрической или газовой сварки прямой арматуры.

Сборные

1. отличаются по размерам;
2. могут быть массой от 0,5 до 2 тонн.

Производятся элементы с малоразмерным заполнением, а также полностью покрывающие площадь помещения. Особый вид сборных перекрытий – многопустотные.

Внутри них полое пространство, разделенное на части, в основе конструкции каркас из железной арматуры. Выпускаются они поэлементно, каждая конструкция небольшой ширины. Перекрытие нужной площади собирается из нескольких частей.

Монолитные перекрытия

Они заливаются непосредственно в процессе строительства на участке. Выделяют несколько разновидностей, в зависимости от внешнего вида и конструкции:

• Безбалочные применяют для площади менее 3 кв метров.
• Балочные для тех помещений, где площадь больше 3 кв метров.

Для поддержки плит используются балки разного типа, они образуют еще 16 типов перекрытий, среди которых есть самые распространенные.

Ребристые представляют собой соединение прямых балок и плит, применяются если площадь помещения не превышает 6 кв м. Для кессонных перекрытий используют балки с углублениями (кессонами), элементы входят друг в друга и жестко соединяются с плитами.

Больше информации о бетонных монолитных перекрытиях здесь.

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

• сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;
• сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие

монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора

Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Виды перекрытий для газобетона

• монолитные;
• железобетонные плиты;
• газобетонные плиты;
• деревянные или металлические балки.

Совет прораба: Любые перекрытия можно класть только на армирующий пояс!

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

• быстрый монтаж;
• хорошая шумо- и теплоизоляция;
• высокая несущая способность;
• доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

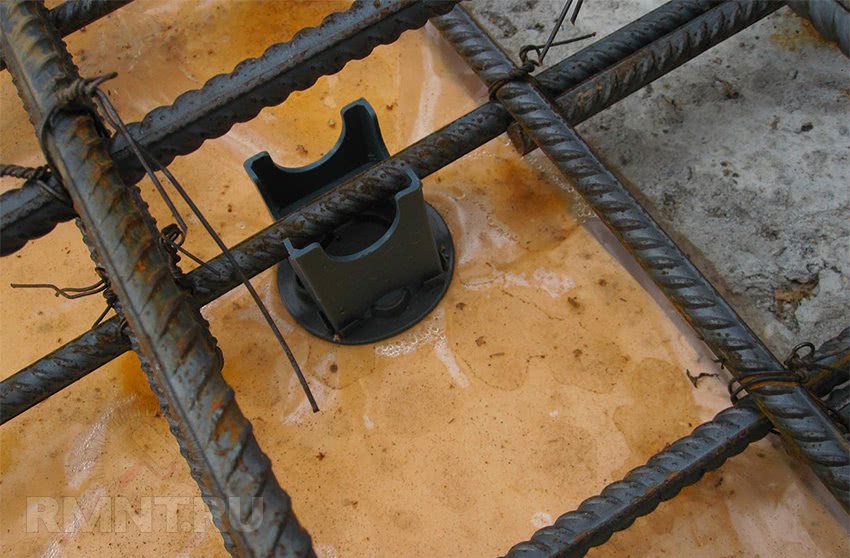

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Виды ↑

perekritie-2
perekritie-1

По технологии устройства различают:

• монолитное балочное перекрытие;
• безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
• имеющие несъемную опалубку;
• по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

• чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
• расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку
Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Рытье котлована

Рытье котлована имеет два случая: на полу уже бетонная стяжка или в новом доме еще нет ничего. Если стяжка тонкая, то ее убрать не представляет труда: болгарка с алмазным кругом по бетону решит эту задачу. Сначала обрезается квадрат, а затем с помощью перфоратора с зубилом снимается слой бетона. В том случае когда слой бетона имеет большую толщину, придется воспользоваться отбойным молотком.

Есть один нюанс: арматурные прутья в толстом бетоне срезаются болгаркой с диском по металлу, но по краям желательно оставить арматуры сантиметров по тридцать.

Эти куски впоследствии можно будет использовать для привязки потолка погреба к плоскости пола

И еще, что немаловажно. Во время работы с болгаркой, перфоратором или отбойным молотком постарайтесь обезопасить окна, двери и другие детали интерьера помещения, защитив их любым способом

Так как погреб будет находиться внутри помещения, ни о какой технике для рытья котлована говорить не приходится.

Все работы производятся с помощью лопаты, ведер для удаления грунта и тачки, с помощью которой выкопанная земля будет вывозиться в какое-либо место. Кстати, это место необходимо будет приготовить заранее.

Копая погреб, нужно обратить внимание на то, чтобы не ослабить стены дома. Для чего было рекомендовано отступать от воображаемой линии стен на один метр при разметке

И последнее: стены котлована должны иметь небольшой наклон, чтобы избежать обвала грунта.

Подготовка

До того, как настелить деревянный пол на бетон, очень важно правильно подготовить основание. От этого этапа напрямую будут зависеть эксплуатационные характеристики слоя из древесины, срок и качество службы

Приводим в порядок бетонную базу

Если пол стелется на свежезалитую бетонную стяжку, необходимо дождаться ее полного высыхания и набора прочности – работы можно проводить через 28 дней после заливки. Когда же стяжка старая, ее нужно тщательно подготовить к монтажу: идеально выровнять, заделать трещины, удалить пыль, покрыть грунтом.

Здесь важно не забыть выполнить все учтенные в проекте технологические отверстия для последующей прокладки коммуникаций (если в том есть необходимость). Желательно проложить слой гидроизоляции – для реализации данной задачи допускается использовать пенофол, толстую полиэтиленовую пленку

Рулонную гидроизоляцию следует настилать внахлест минимум в 10-15 сантиметров, аккуратно проклеив все швы и зайдя на стену (расстояние равно высоте будущего пола + 10 сантиметров). Края пленки желательно проклеить демпферной лентой.

Выбираем древесину

До того, как постелить деревянный пол на бетонное основание, необходимо выбрать древесину. От качества и типа материала будут зависеть эксплуатационные свойства и внешний вид настила. Некачественный или неправильно подобранный материал принесет немало проблем и может стать причиной полной деформации пола.

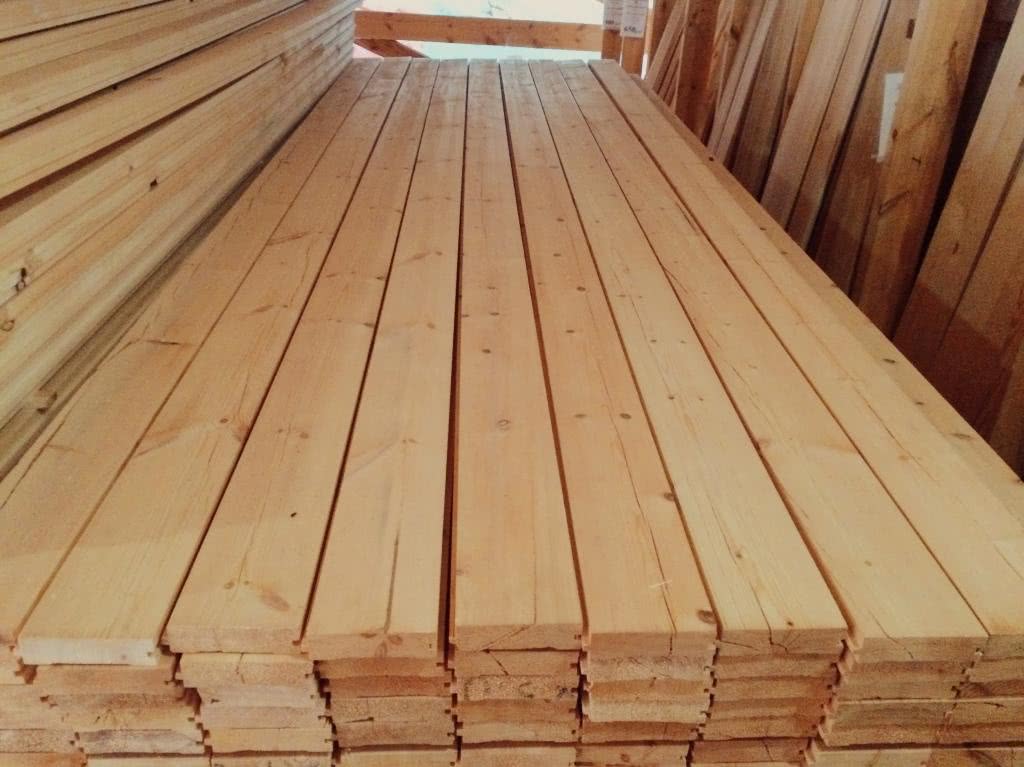

Древесина для пола (декоративное покрытие):

• Обычная половая доска – монтаж осуществляется по типу шип-паз, у ламелей есть лицевая сторона, изнаночная выполнена со специальными продухами. Ширина досок составляет 8.5-10 сантиметров, толщина варьируется в диапазоне от 2.5 до 3 сантиметров.
• Паркетная доска – включает три перпендикулярных слоя и масляное (лаковое) покрытие. Кладется материал благодаря наличию пазогребневых замков. Ширина ламелей составляет 12-20 сантиметров, толщина варьируется в пределах от 1.8 до 2.5 сантиметров.
• Инженерная доска – клееная трехслойная с верхним слоем, сделанным из ценных пород древесины. Ширина ламелей составляет 12-45 сантиметров, толщина – 1.2-2 сантиметра.

Обыкновенные доски могут быть нестрогаными или строгаными. Нестроганые используются для монтажа чернового покрытия с целью дальнейшего настила декоративной отделки. Финишные деревянные полы по бетонному основанию выполняют из строганой сухой доски со шпунтом.

Выбор качественной древесины:

• Для настила пола выбирают сухой материал, так как влажное или чрезмерно пересушенное дерево может заметно деформироваться в процессе дальнейшей обработки, покрыться трещинами, разрушиться.
• Деревянный пол на бетонном основании монтируется только из гладких и ровных досок.
• Не допускается наличие дефектов на древесине.
• Для площади одного помещения нужно сразу закупать материал из одной партии, так как древесина всегда отличается текстурой и оттенком – докупая материал позже, можно сильно прогадать и пол будет отличаться.

Покупать лучше на 10% больше материала, чем указано в расчетах. Длина шпунтованной обрезной доски по нормативам должна составлять минимум 2 метра.

До начала работ древесину обрабатывают специальными составами, защищающими от огня и биологических, других негативных факторов. Перед тем, как собирать деревянный пол на бетонном основании в частном доме (или многоквартирном), материал нужно внести в помещение и позволить ему полежать несколько дней.

Основные типы перекрытий

Основные виды перекрытий в частном доме:

• Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.

  Рисунок 2. Виды балочных перекрытий

• Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.

  Рисунок 3. Безбалочные конструкции

Также горизонтальные несущие конструкции бывают разных типов по расположению:

• подвальные;
• цокольные;
• межэтажные;
• чердачные.

Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).

Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.

Рисунок 4. Применение пустотелых плит для перекрытия зданий

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

• при λ > 3, продольный больше поперечного в пять раз;
• при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m₂ = 0.49*m₁.

Далее, для нахождения общего момента значения m₁ и m₂ необходимо сложить. В итоге получаем, что M = 1.49*m₁. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η₁, η₂ и ξ₁, ξ₂. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

• Fa1 = 3.845 кв. см;
• Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

• продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, S_сеч. – 3.93 кв. см;
• поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, S_сеч. – 2.01 кв.см.

https://youtube.com/watch?v=toZzxjPh_FM%3F

2021 stylekrov.ru

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Причины дефектов и трещин

Различные недостатки, которые могут появиться на монолите, во многом связаны с качеством материалов и несоблюдением технических норм монтажа при работе с расходниками.

Приобретать элементы для монолита (бетонная смесь + металлическое армирование) лучше всего у проверенных производителей, которые способны предоставить потребителям качественные сертифицированные изделия.

Основными дефектами монолитных перекрытий считают:

1. Появление трещин. Плохо утрамбованные и провибрированные участки, неподходящая температура для работы, плохой состав, в котором много воды и песка.
2. Оголение армированных частей каркасной основы. Получилась недостаточная толщина монолита, залили мало раствора.
3. Образование пустот и раковин. Связана с качеством заливки, нарушениями в заливке и распределении бетона по опалубочной форме.
4. Явное наличие посторонних включений. Возникает из-за неточных пропорций и использования непросеянного или неподходящего материала.
5. Нарушенное расположение швов. Выполнялась работа не по схеме плана, из-за чего геометрия поверхности стала неправильной.
6. Наличие неуплотненных участков. В процессе заливки отсутствовали этапы равномерности создания перекрытия.

Происходят все эти недостатки также при:

1. неподготовленном грунтовом основании;
2. отсутствии пропорций бетона;
3. использования песка и воды больше, чем требуется;
4. плохой трамбовки и вибрационного распределения состава;
5. отсутствия соблюдений требуемой толщины перекрытия;
6. перерасхода бетонного состава.

Чтобы предотвратить дефекты, нужно точно выполнять шаги монтажа и подготовки к нему, в соответствии с проектной документацией. Выявляются имеющиеся недостатки мастером, после тщательного визуального осмотра и проведения нужных замеров.

Основные типы железобетонных плит перекрытия

Таблица 1. Разновидности пустотных плит

Также заводами выпускаются ребристые изделия, которые отличаются наличием продольных ребер жесткости, проходящих по всей длине. Подобные ЖБИ обладают повышенной стойкостью к вибрационным нагрузкам, поэтому применяются в основном при строительстве зданий в сейсмоактивной местности.

Рисунок 2. Ребристые железобетонные изделия

Как сделать перекрытие в погребе — три варианта

Традиционный погреб устраивается так, что всё его помещение расположено ниже уровня земли. Подобная конструкция имеет массу преимуществ: стабильная температура в течение всего года, свободное место на участке, возможность хранения продуктов. Перекрытие погреба при таком расположении находится на уровне земли или чуть выше.

Первым делом стены помещения оштукатуриваются цементным раствором. Это нужно сделать с двух сторон. После этого на стены прикрепляется рубероид (лучше всего в 2-3 слоя). Затем эту нехитрую гидроизоляцию нужно прижать с помощью кирпичной стены. Подобная постройка, несмотря на всю свою простоту, может выдерживать грунтовые воды, не давая им проникнуть внутрь погреба. Пол помещения может быть изолирован аналогично, но там изначально нужно сделать хорошую подушку из песка и щебня.

Особенности устройства перекрытий по стенам из газобетона

Многих интересует, можно ли плиты перекрытия класть на газобетон, ведь стеновые блоки из этого материала особой прочностью не отличаются, и могут не выдержать серьезной нагрузки.

Строители дают положительный ответ на этот вопрос — но только если монолитное перекрытие на газобетон выполняется с соблюдением следующих условий:

• Толщина несущих стен должна быть не менее 30 см;
• По периметру здания необходимо соорудить железобетонный армопояс высотой 25 см и шириной, равной толщине несущих стен;

Выполнив эти условия, вы сможете не переживать за то, что стены потрескаются от нагрузки или обвалится потолок.

Заливка бетона

Монолитные железобетонные перекрытия создаются с помощью бетона марки М200 и выше. Компонентами раствора являются вода, щебень фракции 5-20 мм и чистый, просеянный песок. Правила заливки следующие.

1. Монолитное перекрытие своими руками заливается в один прием: в противном случае прочность конструкции обеспечена не будет.
2. Раствор равномерно наносят на днище опалубки. Толщину слоя раствора ограничивают с помощью маяков.
3. Воздух из бетонной массы удаляют с помощью глубинного вибратора. При его отсутствии используют металлический прут, которым часто протыкают раствор по всей площади заливки.
4. Уложенный бетон следует накрыть полиэтиленовой пленкой на несколько дней: это обеспечит равномерное застывание и предотвратит растрескивание.
5. Спустя 28 суток опалубку демонтируют, можно продолжать строительство. При необходимости возведения стен следующих ярусов раньше, работы выполняют, не разбирая опалубку.

Расчет армирования монолитной плиты

В общем случае толщина плиты определяется количеством армирующей стали, которая в нее заложена. Плотность армирования , в свою очередь, зависит от предельной допустимой нагрузки и устойчивости к трещинообразованию. Избегая частных случаев, можно привести общий пример конструкции, демонстрирующей полное соответствие нормативным требованиям при достаточно высоком запасе прочности.

В частном строительстве железобетон укрепляют арматурой с периодическим профилем класса А400, он же А-III.

Диаметр прутьев в плитах толщиной:

• до 150 мм — не менее 10-12 мм;
• от 150 до 250 мм — не менее 12-14 мм;
• от 250 до 400 мм — не менее 14-16 мм.

Арматуру укладывают двумя сетками с размером ячеи 120-160 мм, толщина защитного слоя бетона от краев плиты — не менее 80-120 мм, а сверху и снизу не менее 40 мм. Направление укладки четырех рядов арматуры, начиная с нижнего: вдоль, поперек, поперек, вдоль. Для перевязки используется оцинкованная проволока толщиной не менее 2 мм.

Стяжка для полов

Универсальность бетонов выражается в использовании его при строительстве дома для стенок, перекрытия, пола.

Для производства бетонного пола поначалу выравнивается поверхность. Снимается нужное количество грунта и проводится утрамбовка чистой поверхности щебнем и гравием. Сверху на утрамбованный щебень укладывается изоляционный материал и производится заливка консистенции. Толщина стяжки пола обязана быть не меньше 5 см. В помещениях с доп перегрузками пол непременно армируют сетью.

Заливка начинается с далекого угла таковым образом, чтоб уровень пола был незначительно выше уровня реек, которыми делят за ранее комнату на полосы. Ровненькая заливка обеспечивает высококачественное покрытие. Поверхность разравнивается при помощи правила, рейки убираются по мере наполнения бетоном, ямки заполняют веществом. Окончив заливку стяжки, накрывают ее пленкой и временами увлажняют.

Источник

Похожие записи:

Как эффективно экономить электричество в квартире Виды шпаклевки для внутренней отделки помещений Ландшафтный дизайн дачного участка: 100 красивых идей Девочки,какой потолок лучше глянцевый или сатиновый?? Как правильно заменить трубы в системе канализации Крепление моек к столешнице на кухне
