Обозначение дифавтомата на однолинейной схеме

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера или электрочайника. Защитное заземление прибора будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера/чайника, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, в ТЭНе прибора была повреждена изоляция. Таким образом, через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

В другой нашей статье мы привели рекомендации по выбору и правильному подключению УЗО для бойлера.

Критерии выбора

Основным критерием как подобрать дифатомат для квартиры будет способность его обеспечить потребляемую энергию всеми электроприборами. Как выбрать дифавтомат по мощности, достаточно ли одного или установить несколько покажет расчет расхода электричества домашними электроприборами с учетом реального времени их работы. В качестве исходных данных можно воспользоваться информацией из технических паспортов или рассчитать по данным обозначенным на корпусе приборов.

Кроме варианта, связанного с расчетами, можно измерить мощность бытового электрического устройства с помощью энергометра. Для чего его включают в розетку, а к нему подключают сам прибор. Трудоемким, но простым будет включение по одному прибору в работу на час. Сняв показания с электросчетчика, получим нужную информацию. Выбираете АВДТ с техническими характеристиками соответствующими расчетным данным.

Высокую надежность работы дифавтоматов гарантирует принадлежность к бренду, завоевавшему доверие потребителей безупречным качеством своей продукции.

Из зарубежных производителей можно выделить: шведско-швейцарскую АВВ, французские LeGrand, Schneider Electric, немецкий Siemens и другие.

Среди российских производителей, по качеству уступающим представленным выше, следует отметить бренды КЭАЗ, IEK, DEKraft и другие.

Дифавтомат какой фирмы выбрать поможет изучение рейтингов, которые есть в интернете.

Как УЗО работает

Современные качественные УЗО имеют режим питания «собственным током». Их принцип работы мы и рассмотрим.

Их работа основана на принципе магнитной защелки. Достаточно очень малой электрической мощности, чтобы подавить силу блокировки и с помощью механического усилителя разомкнуть контакты. Этот тип устройств широко распространен — они являются безотказными.

На рисунке ниже показана схема такого узо:

Принцип работы его следующий. Когда мы включаем электроприбор, цепь замыкается и по проводникам течет ток Ia и Ir. Пока все нормально, токи Ia и Ir равны по величине и обратны по направлению, что значит, что в третьей обмотке суммирующего трансформатора ЭДС не возникает.

Когда появляется нарушение изоляции и фазный ток перетекает на корпус прибора, в обмотке суммирующего трансформатора появляется ЭДС, наводящая ток утечки Iу. Этот ток подает энергию на электромагнит, подвижная часть которого удерживается «притянутой» постоянным магнитом. По достижении порога срабатывания электромагнит снимает притяжение постоянного магнита, и тогда подвижная часть под действием пружины размыкает магнитопровод и механически отключает выключатель.

А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква «Т». Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

Механизм проверки (4), в конструкции УЗО, имитирует утечку, тем самым помогая проверять работоспособность устройства. Устроен он довольно просто, как видно из схемы, это обычное сопротивление – нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

  • защищает от токов утечки;
  • предотвращает перегрузку линии;
  • моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Обозначение УЗО на однолинейной схеме

Электротехника не может существовать без сопутствующих ей специальных схем и проектов. Поэтому для специалиста является очень важным умение их правильно прочитать и использовать точно по назначению. Во многих случаях все элементы, в том числе и обозначение УЗО на однолинейной схеме, выполнены довольно условно, для того чтобы можно было представить себе полную картину всего графического проекта. Как правило условное изображение УЗО напоминает обычный выключатель, с полюсами, проводами и т.д., изображенными символически. Опытный электрик хорошо разбирается в таких схемах, уверенно читает их и не допускает ошибок во время работы.

УЗО на однолинейной схеме

Прежде чем выполнять какие-либо практические действия, каждый электрик должен предварительно ознакомиться с проектной документацией, разработанной для объекта. Она может составляться самостоятельно или заказываться в специализированной организации. Поэтому нередки случаи, когда графические изображения тех или иных элементов различаются между собой. Это касается многих элементов, в том числе и устройств защитного отключения. В связи с этим нужно знать, как на схеме обозначается УЗО в различных вариантах.

Каждый специалист-электротехник, уважающий свою профессию, должен не только освоить чтение электрических схем, но и основные графические изображения различных средств коммуникации, защитных устройств, приборов учета, розеток, выключателей, светильников и других элементов. Такие знания служат хорошим подспорьем в практической работе.

Основные виды маркировок, в том числе и обозначение УЗО на схеме, постоянно используются электриками при выполнении практических работ. Предварительное составление графиков и рабочих схем требует аккуратности и повышенного внимания, поскольку даже маленькая неточность или неправильно нанесенный значок, могут вызвать в дальнейшем серьезную ошибку.

Неверные данные могут быть неправильно истолкованы специалистами сторонних организаций, задействованными для выполнения электромонтажных работ. По этой причине часто возникают серьезные трудности во время прокладки электрических сетей.

Обозначение УЗО на схеме по госту

Все устройства защитного отключения наносятся на схемы с помощью графических и буквенных изображений. Данная символика определяется нормативными документами: ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения». Маркировка определяется согласно ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Однако в целом данные документы не дают полной информации о том, каким именно должно быть обозначение УЗО на схеме однолинейного типа. То есть каких-либо особенных требований в данном случае не выдвигается. Поэтому многие электрики маркируют некоторые узлы и устройства собственноручно разработанными значениями и метками, немного отличающимися от привычных стандартных обозначений.

Иногда за основу берутся символы, нанесенные на корпус защитного устройства. Поэтому. исходя из предназначения УЗО, данный прибор на электрических схемах разделен на две составляющих – выключатель и датчик, реагирующий на дифференциальный ток и приводящий в действие механизм отключения контактов.

Обозначение перекидного рубильника на схеме

Графические и буквенные условные обозначения в электрических схемах

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека. Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Примеры подключения УЗО и Диф. автоматов

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ ЭлектрикаВ данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности ( ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Модельный ряд, производители и цены УЗО

В таблице приведены товары наиболее распространённых производителей УДТ и показаны предлагаемые ими рыночные цены:

Наименование изделия Торговая марка Цена, руб.
УЗО IEK ВД1-63 однофазное 25А 30 mА IEK, Китай 442
УЗО АВВ однофазное 25А 30 mА АВВ, Италия 536
УЗО АВВ 40А 30 mА однофазное АВВ, Италия 740
УЗО Legrand 403000 однофазное 25А 30 mА Legrand, Польша 1177
УЗО Schneider 11450 однофазное 25А 30 mА Schneider Electric, Испания 1431
УЗО IEK ВД1-63 трехфазное 63А 100 mА IEK, Китай 1491
Автоматический выключатель IEK ВА47-29 25А IEK, Китай 92
Автоматический выключатель Legrand 404028 25А Legrand, Польша 168
Автоматический выключатель АВВ S801C 25А однополюсной АВВ, Италия 441
АВДТ IEK 34, трехфазное С25 300 mА IEK, Китай 1335

Как видно из сравнительной таблицы, цена УЗО 25А 30 мА (наиболее востребованного на рынке) зависит от производителя. Так цена УЗО АВВ 25А 30 mА выше китайских аналогов, но ниже чем у таких производителей как Legrand или Schneider Electric. С учетом таких критериев как качество и стоимость, купить УЗО 25А 30 мА предпочтительнее компании АВВ, а необходимый автоматический выключатель можно купить китайского производства или компании Legrand.

Подводя итоги данному экскурсу в мир устройств дифференциального тока, в частности – устройству защитного отключения (УЗО) сделаем акцент на рассмотренных важных моментах.

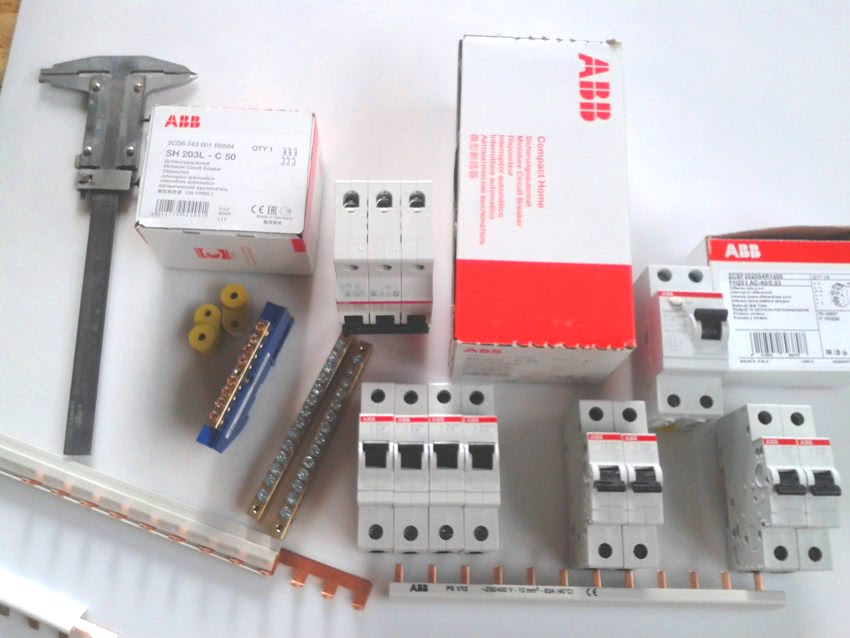

Ассортимент УЗО и автоматов производителя ABB

Одним из самых эффективных средств защиты человека и животных от поражающего воздействия электрического тока является установка в электроснабжающую сеть устройств защитного отключения – УЗО.

УЗО обладает функцией реагировать на дифференциальный ток утечки, появляющийся при контакте человека с оголенной частью проводки или корпусом какого-либо электротехнического оборудования. Оно может находиться под фазным напряжением из-за повреждения изоляции фазного провода и его контакта с корпусом. Также УЗО реагирует на утечку тока в местах повреждения изоляции проводки, когда это может привести к нагреву и возгоранию.

Однако УЗО не реагирует на явления короткого замыкания в цепи проводки и на превышение мощности в цепи по току. В связи с этим устанавливать устройство необходимо в паре с автоматическим выключателем («автоматом»), который реагирует на короткое замыкание и перегруз по мощности.

Самое важное – всегда соблюдайте правила техники безопасности и осторожность при работе с электроприборами и техникой. Как можно чаще производите визуальный осмотр открытых токоведущих элементов электроразводки и подключаемых элементов токоприемников

УЗО для 1-фазной сети

С целью защиты однофазной линии применяется УЗО в двухпроводной сети, то есть двухполюсное. Такое применение обусловлено наличием двух проводов. Обозначение УЗО на однолинейной схеме должно соответствовать ГОСТу.

Применяется несколько типовых схем:

  • Схема с одним прибором выполнена в следующей последовательности: электрический счетчик, общий защитный прибор, затем АВ (на группы потребителей). Применяется при небольшом количестве электропотребителей.
  • Схема проста по устройству, экономная в плане материальных затрат. Недостаток этой схемы – обесточивает все потребители, независимо от того, где произойдет утечка.
  • Схема с несколькими защитными приборами на отдельные группы потребителей. В этой схеме энергопотребители разбиты на группы, и каждая имеет свое защитное устройство.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины
