Реле напряжения: какие бывают, как выбрать и подключить?

Оглавление

Какой из приборов выбрать, чтобы защита действительно работала?

Мы попросили ведущего инженера компании «Аксиом Плюс», более 10 лет занимающейся продажей электротехники, поделиться практическим опытом и посоветовать устройства, которые реально помогают оградить бытовую технику от скачков напряжения. И вот что выяснили.

Самые популярные реле напряжения на 16А

  1. Volt Control РН-101М от «Новатек-Электро»;

  2. R116y от «ZUBR»;

  3. V-protector Vp-16AS от «DigiTOP»;

  4. e.control.v07 от «E.Next».

У данных приборов много общих характеристик помимо значения максимального тока и конструктивного исполнения в розетку. Функционально все предназначены для отслеживания напряжения в сети и отключения подсоединенного электроприбора при выходе его значения за безопасные пределы. У всех четырех регулируется время задержки повторного включения после восстановления безопасных параметров сети и верхняя и нижняя граница напряжения. Значения напряжения питания 230В, а фазного (номинального) 220В.

А вот специфические отличия скрыты от непосвященного взора, но известны инсайдерам электротехнического мира. Об этом имеете право знать и Вы! Краткое досье каждой модели.

Volt Control РН-101М 16А от «Новатек-Электро»

Производится в Украине, рассчитан на частоту сети 47-65 Гц. Диапазон регулировки срабатывания по минимальному напряжению (U min) 70-100% от номинального, по максимальному (U max) 105-125%. Цена: 484,50 грн.*

Преимущества:

  • наличие сетевого фильтра и защиты по току. По сути это реле напряжения + токовый автомат + сетевой фильтр. Оно обеспечивает защиту от высокочастотных и высоковольтных импульсных помех и ограничивает ток в нагрузке до 15А. Такая функция эксклюзивна и доступна лишь для этой модели из четверки;

  • производитель известный, его продукция хорошо зарекомендовала себя в украинских реалиях.

  • простота настроек. На передней панели корпуса устройства от «Новатек-Электро» смонтированы удобные и интуитивно понятные поворотные ручки. С их помощью Вы можете легко регулировать настройки максимального и минимального напряжения, а также время автоматического поставарийного повторного включения (от 5 до 900 с).

Недостатки:

не обнаружены.

Рекомендации: хороший выбор для защиты дорогостоящей бытовой техники. Идеальный по удобству и простоте настроек вариант – например, для лиц пожилого возраста или тех, кто не хочет (не может) тратить время на изучение функционала.

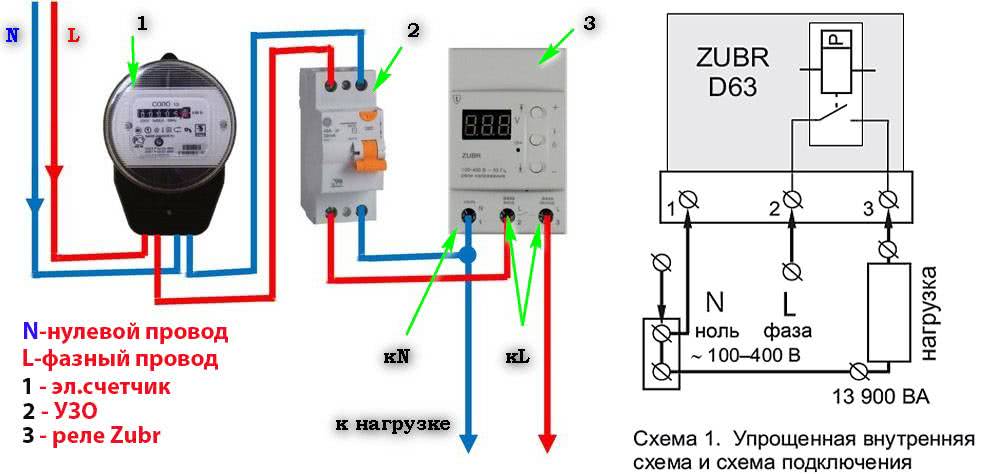

R116y от «ZUBR».

Производится в Украине, рассчитан на частоту сети 48-52 Гц. Диапазон регулировки срабатывания по U min: 55-95% от номинального значения, по U max: 100-125%. Диапазон времени автоматического повторного включения 3-600 секунд. Цена: 365,00 грн.

Преимущества:

высокое качество сборки конструкции, 2 года гарантии.

Недостатки:

потребуется потратить время на чтение инструкции, чтобы понять, как установить параметры работы с помощью кнопок на корпусе.

Рекомендации: благодаря высокому уровню надежности вариант достоин покупки для защиты самых важных и дорогих домашних электроприборов.

V-protector Vp-16AS от «DigiTOP».

Производится в Украине с использованием китайских деталей. Рассчитан на частоту сети 50 Гц. Диапазон регулировки срабатывания по U min: 55-90% от номинального, по U max 95-120%. Диапазон времени автоматического повторного включения 5-600 секунд. Цена: 317,24 грн.

Преимущества:

самая дешевая из четверки цена.

Недостатки:

высокий процент брака. По словам нашего консультанта, практически каждое 10-е реле от «DigiTOP» может преподнести неприятный сюрприз. К слову, производитель беспрекословно меняет устройства по гарантии, но все-таки это чревато обманутыми ожиданиями и потраченным временем.

Рекомендации: благодаря самой низкой цене в нашем рейтинге подходит, если бюджет ограничен, а перспектива возможного брака не пугает (Вы располагаете временем на процедуру возврата/ремонта/замены).

Когда реле напряжения не поможет

Важно понимать: оно эффективно при установке в электросети с изначально нормальными характеристиками, исключительно на случай непредвиденных аварийных ситуаций. Или, например, на период проведения ремонтов десятком соседей в новостройке

Если же проблема нестабильного энергоснабжения носит постоянный характер, тогда реле не поможет. Оно просто будет без конца обесточивать всю квартиру или отдельную линию, что вовсе не добавит комфорта — кому нужен постоянно отключающийся холодильник?

В таком случае стоит подумать о приобретении стабилизатора, который выравнивает значения напряжения до приемлемых величин.

  • < Назад
  • Вперёд >

Для чего предназначен ограничитель мощности

Многие знакомы с ограничителями напряжения в сети. Это защитный прибор, контролирующий величину входного напряжения по заранее установленному «коридору». Такие устройства можно встретить во многих квартирах или домовладениях.

Реле напряжения действительно защищает электроприборы от скачков в электросети, на этом его функции заканчиваются.

Ограничитель потребляемой мощности (однофазный или трехфазный) работает по другому принципу. Точнее, у него более широкий функционал:

  1. Так же, как реле напряжения, устройство держит на контроле входные параметры электроэнергии. Если значение выходит за установленные параметры, питание объекта отключается. При этом сохраняются электроприборы. После возврата к норме, энергоснабжение восстанавливается.
  2. Контрольные функции во время работы электроустановок. Ограничитель мощности может поддерживать параметры для предотвращения аварийных ситуаций.
  3. Защита от несанкционированных подключений к вашей электросети. Можно установить жесткие рамки потребляемой мощности на линии, и контролировать свою сеть с точностью до 10 Вт. При возникновении нелегального отбора мощности, прибор отключит электросеть.

Стабилизатор напряжения

Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его – подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети – обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.

Есть несколько видов стабилизаторов напряжения:

  • Релейные.
  • Электромеханические.
  • Электронные.
  • Электронные двойного преобразования.

Релейные – с небольшой мощностью, предназначены для защиты бытовой аппаратуры.

Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:

  • Переносными и стационарными.
  • Однофазными (для своего дома) и трехфазными (для крупных объектов).

Больше о стабилизаторах напряжения – в видео:

Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.

Принцип работы реле максимального тока

Основой принципа действия устройства является его чувствительность на увеличение токового показателя в защищаемой электролинии. Если увеличивается показатель тока, контакты переключаются, тем самым отключая электрооборудование от цепи. Когда данный параметр понижается и равняется установленному показателю, то элементы снова замыкаются и производство возобновляется.

Современное реле максимального тока

Особенности производства реле зависит от их классификации.

Принцип действия дифференциального типа сформирован посредством сравнения токовой характеристики до нагрузки и после нее. Зачастую такой нагрузкой является трансформатор. В исправном состоянии показатель тока до и после нагрузки имеет равенство между собой. В случае аварийной ситуации, происходит дисбаланс и равенство нарушается. Реле мгновенно замыкает контакты и посылает сигналы, с целью отключения поврежденной области электрической цепи.

В конструкцию электромагнитного устройства входит скоба магнитопровода. В скобу вкручена трубка с катушкой наверху. А в трубке расположен якорь, который перемещается вдоль нее. При этом показатель срабатывания прибора зависит от расположения якоря.

Установочный токовый показатель регулируется посредством передвижения расположения скобы. Далее скоба закрепляется винтом. При сработке устройства контакты размыкаются, и якорь переходит в верхнюю позицию. Когда ток возвращается к первоначальному показателю, якорь переходит в нижнюю позицию, при этом контакты запираются.

Критерии выбора

Современный рынок снабжен большим выбором токового реле от различных производителей. Выбирая данный товар необходимо ориентироваться на техническое задание, то есть для чего приобретается прибор.

Реле максимального тока

Учитывается показатель токовой нагрузки, а также способы крепления. Существуют модели, которые имеют несколько вариаций крепежа: на дин-рейку в электрических шкафах или просто на поверхность стены.Также в продаже имеются товары, которые обладают рядом преимуществ:

  • наличие световой и звуковой индикации;
  • небольшие габариты;
  • наличие жидкокристаллического дисплея, способного выдавать цифровой результат показателей;
  • возможность выставления большого диапазона порогового значения.

Приобретая определенную модель необходимо обратить внимание на климатические условия, при которых сохраняется работоспособность устройства, а также уровень защищенности прибора. Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка

Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка.

Одновременно с этим стоит обратить внимание на герметичность прибора, которое исключает попадание воды, устойчивость к коррозии и влияние химических веществ, а также механического воздействия. Заявленный производителями гарантийный срок может говорить о надежности прибора

Современные устройства отличаются большим диапазоном настройки, удобством в использовании.

Электрическая схема подключения реле

На крышке любого устройства, производитель наносит принципиальную схему подключения электромагнитного реле в сеть. На электрической схеме катушку реле изображают прямоугольником и обозначают литерой «К» с цифровым индексом, например, К3. При этом контактные пары, которые не находятся под нагрузкой маркируются буквой «К» с двумя, разделенными точкой, цифрами. например, К3.2 — контакт номер 2, реле К3. Расшифровывается обозначение так: первая цифра – это порядковый номер электромагнитного реле на схеме, вторая обозначает индекс контактных пар данного реле.

Ниже приведён пример электрической схемы, на которой происходит управление соленоидом пневматического клапана с помощью НО контакта реле К1. После замыкания S1 реле запитывается и НО контакт 13, 14 замыкается, при этом на соленоиде Y1 появляется напряжение.

Контактные пары, которые располагаются вблизи электромагнитной катушки, обозначаются штриховой линией. В принципиальной схеме подключения реле обязательно отображаются все параметры контактных пар, указывается максимально допустимое значение коммутационного тока контактов. На катушке реле производитель указывает тип тока и рабочее напряжение.

Стоит отметить, что схема подключения электромагнитного реле составляется для каждого типа элемента сугубо индивидуально в соответствии с особенностями его работы в автоматизированной сети. При этом, для корректной работы некоторых типов реле необходима настройка, в ходе которой устанавливаются оптимальные параметры для работы реле: задержка активации, ток сработки, перезагрузка и т. д.

Основные виды и принцип работы реле времени

Принцип работы и схема подключения теплового реле

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Принцип работы и функционал

Многофункциональное реле DigiTOP VA-32A

Принцип работы прибора, известного большинству любителей под названием ограничитель напряжения 220V, можно понять после ознакомления с его устройством. В состав входят следующие узлы:

  • электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
  • формирователь управляющего сигнала;
  • электромагнитное реле, отключающее прибор при превышении уставки.

Когда напряжение в сети достигает одного из предельных уровней, электроника вырабатывает управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая подключенные к розеткам бытовые приборы.

Принцип действия реле

Функционал таких изделий в сравнении с тем же стабилизатором существенно расширен:

  • Можно установить два порога срабатывания (верхний и нижний).
  • Приборы имеют светодиодные индикаторы, встроенные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
  • Предусмотрен жидкокристаллический дисплей, на котором фиксируются значения основных параметров сетевого питания.

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители. Допускается ли установка РН до счётчика электроэнергии? Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В. Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии. Реле напряжения. Защита от перепадов (скачков) напряжения.

Какой тип предпочтительней

Однофазное реле напряжения РН-111М 1Ф НОВАТЕК

Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».

В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).

Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.

Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети.

Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

  • нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
  • одно и трехфазное исполнение
  • номинальные токи от 16А до 63А

Схема подключения:

Посмотреть паспорт и руководство:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

  • срабатывает при превышении нагрузки по току
  • номинальные токи от 32А до 63А
  • если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
  • на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Посмотреть инструкцию:

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

  • подключается напрямую или в паре с контактором
  • сколько модулей занимает в электрощитке
  • номинальный ток
  • наглядность и простота настроек и подключения
  • температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
  • функциональность (наличие тепловой защиты, защита по току)
  • сечение провода для клеммных зажимов
  • стоимость

Наверняка Вы не раз слышали о такой ситуации, как полный выход из строя всей бытовой техники в доме при скачке напряжения? Такое действительно бывает, особенно если Ваша квартира старой постройки и соответственно, со старой электропроводкой. Чтобы защитить домашние электроприборы от преждевременной поломки, рекомендуем подключить реле напряжение в квартирном щитке. Не знаете, как это правильно сделать? К Вашему вниманию пошаговая инструкция по установке и подключению своими руками!

Назначение и принцип работы реле дифференциальной защиты

Иногда может случиться удар током в результате самых разнообразных причин, начиная от ситуации, когда маленький ребенок из любопытности засунет спицу в розетку и заканчивая неисправностью эксплуатируемого электроприбора, попаданием воды и так далее.

Как минимум – это легкий испуг и удар током, но может и не так просто все обойтись. Даже самая современная электросеть с лучшей защитой от поражения током не исключает вероятность такового, если в ней нет дифференциального реле (сокращенно — дифреле).

Посему, для того, чтобы обезопасить себя и сожителей (особенно если есть дети) от возможности поражения током, был разработан соответствующий тип реле, который среагирует и разомкнет цепь, а также его модификация – УЗО (устройство защитного отключения).

Принцип работы дифференциального автомата заключается в отслеживании утечки тока, которое возникает при некачественной изоляции провода или в результате удара человека электрическим током.

Дело в том, что ток движется по контуру цепи от фазного провода (от большего потенциала) в нулевой провод (к меньшему потенциалу), таким образом, на всех участках цепи имеется равное значение тока. Однако при ударе током или утечке часть тока от фазы уходит в заземление, из-за чего в нулевой проводник не доходит все количество тока, которое отдает проводник фазы.

В этот момент в трансформаторе дифавтомата (через замкнутый сердечник которого проходят оба проводника) нарушается баланс электромагнитных полей, что делает разницу потенциалов на его выходе достаточной для срабатывания реле, которое мигом размыкает электрическую цепь.

Схема подключения дифференциального автомата такова, что вмещает в себе автоматический выключатель, который управляет фазой на участке перед дифреле.

При этом, как видим, нулевой проводник сразу после выхода из дифреле/дифференциального выключателя разветвляется шиной, при этом он не контролируется автоматическим выключателем на входе, как фазный проводник.
