Правильная схема подключения УЗО

Так как защитное приспособление предохраняет только от утечки тока, совместно с УЗО необходимо ставить автомат. При этом он должен устанавливаться перед УЗО, с целью ограждения прибора от воздействия высокого напряжения. Автомат должен быть меньшим по номинальному току, чем УЗО.

Перед тем как начинать производство по установке УЗО следует обесточить электролинию. Электромонтаж необходимо проводить по раннее приготовленной схеме. Прибор устанавливается рядом с автоматом в распределительном щитке. УЗО подсоединяется с другими компонентами посредством медных проводников с сечением не менее 2,5мм. После завершения электромонтажа необходимо еще раз проверить правильность соединений и подать напряжения в электрическую сеть.

Для правильной работы УЗО требуется наличие заземляющего проводника. Кроме этого следует помнить о селективности.

Даже если УЗО и автоматы подключены правильно, но если пороговое срабатывание – 40%-60% превышает номинальное, УЗО будет постоянно срабатывать.

Также стоит обратить внимание на типы и уровни защитных устройств. Если в квартиру установить защитное приспособление, предназначенное для производственных объектов, такой электромонтаж будет бессмысленный и этот тип УЗО просто не заметит утечку

Желательно перед прибором в электролинии поставить рубильник на случай поломки. В результате этого его можно легко поменять на новый прибор.

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Прежде всего

Любой серьезный разговор об электричестве обязательно коснется правил электробезопасности, и не зря. Электрический ток не несет видимых признаков опасности, действие его на человеческий организм развивается мгновенно, а последствия могут быть длительными и тяжелыми.

Но в данном случае речь пойдет не об общих правилах производства электромонтажных работ, которые и так хорошо известны, а о другом: УЗО в старую советскую систему электроснабжения TN-C, в которой защитный проводник объединен с нейтралью, вписывается очень плохо. Долго было неясно, вписывается ли вообще.

Все издания ПУЭ однозначно требуют: в цепях защитных проводников запрещается установка коммутирующих устройств. Формулировка и нумерация пунктов менялись от редакции к редакции, но суть понятна, как говорится, и птице марабу. Но как быть с рекомендациями к применению устройств защитного отключения? Они – коммутирующие устройства, и в то же время включаются в разрыв как фазы, так и НУЛЯ, который одновременно и защитный проводник?

Поражение электротоком из-за неправильного подключения УЗО

Поясним на примере: Хозяйка за стиркой, в машине пробило на корпус ТЭН, как показано на рисунке желтой стрелкой. Поскольку 220 В ток распределяет по всей длине ТЭНа, на корпусе окажется что-то около 50 В.

Тут вступает в силу следующий фактор: электрическое сопротивление человеческого тела, как и любого ионного проводника, зависит от приложенного напряжения. С его увеличением сопротивление человека падает, и наоборот. Скажем, в ПТБ приводится абсолютно обоснованная расчетная величина в 1000 Ом (1 кОм), при потной распаренной коже или в состоянии опьянения. Но тогда при 12 В ток должен быть 12 мА, а это больше неотпускающего (судорожного) тока в 10 мА. Кого-то когда-то било 12 В? Даже вдрызг пьяного в джакузи с морской водой? Наоборот, по тем же ПТБ 12 В – абсолютно безопасное напряжение.

При 50-60 В на мокрую распаренную кожу ток не превысит 7-8 мА. Это сильный, болезненный удар, но ток меньше судорожного. Возможно, понадобится лечение от последствий, но до реанимации с дефибрилляцией дело не дойдет.

А теперь «защитимся» УЗО, не понимая сути дела. Его контакты размыкаются не мгновенно, а в течение 0,02 с (20 мс), и не абсолютно синхронно. С вероятностью в 0,5 первым разомкнется НУЛЕВОЙ контакт. Тогда, образно говоря, потенциальный резевуар ТЭНа со скоростью света (буквально) наполнится до 220 В по всей его длине, и на корпусе окажется 220 В, а ток через тело пройдет 220 мА (красная стрелка на рисунке). Менее чем на 20 мс, но 220 мА – это два с лишним мгновенно убивающих значения в 100 мА.

Так что же, в старых домах УЗО ставить нельзя? Все-таки можно, но осторожно, с полным пониманием дела. Нужно правильно выбрать УЗО и правильно его подключить. Как? Об этом будет рассказано далее в соответствующих разделах

Как? Об этом будет рассказано далее в соответствующих разделах.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
По рабочему напряжению: для 220В, 380В, комбинированные.
По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

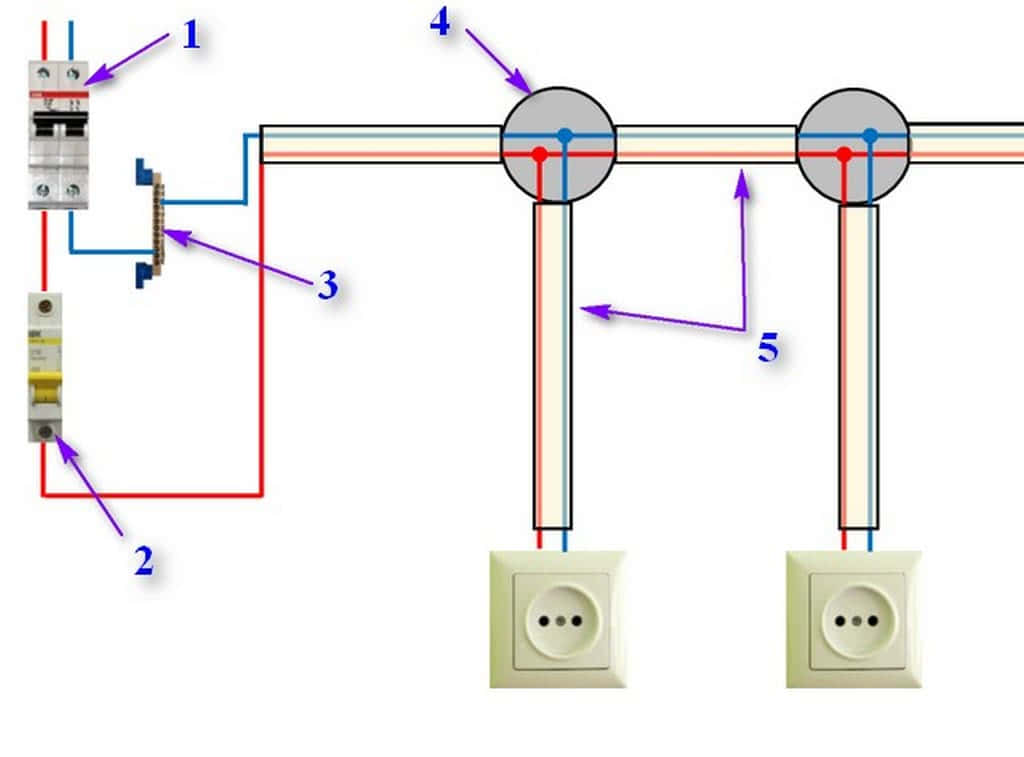

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Выбор УЗО

Чтобы правильно подобрать УЗО, индекса мало. Нужно также выяснить следующее:

Покупать отдельно УЗО с автоматом или дифавтомат?
Подобрать или рассчитать значение отсечки по экстратоку (перегрузке);
Определить номинальный (рабочий) ток УЗО;
Определить требуемый ток утечки – 30 или 100 мА;
Если вышло, что для общей защиты нужно «пожарное» УЗО на 100 мА, определить, сколько, где и каких требуется вторичных «жизненных» УЗО на 30 мА.

Отдельно или вместе?

В квартире с проводкой TN-C о дифавтомате можно забыть: ПУЭ запрещает, а проигнорировать, так электричество само скоро напомнит. В системе TN-C-S дифавтомат обойдется дешевле двух раздельных устройств, если намечена реконструкция проводки. Если же токовый автомат уже стоит, то дешевле выйдет согласованное с ним по рабочему току отдельное УЗО. Писания на тему: УЗО с обычным автоматом несовместимо – дилетантская несусветица.

На какую перегрузку рассчитывать?

Ток отсечки автомата (экстраток) равен максимально допустимому току потребления квартиры (дома), умноженному на 1,25 и дополненному до ближайшего большего значения из стандартного ряда токов 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Максимальный ток потребления квартиры должен быть записан в ее техпаспорте. Если нет – можно узнать в эксплуатирующей здание организации (обязаны сообщать по закону). В старых домах и новых бюджетных максимально допустимый ток, как правило, 16 А; в новых обычных (семейных) – 25 А, в бизнес-классе – 32 или 50 А, а в люксах 63 или 100 А.

Для частных домовладений максимальный ток рассчитывают по лимиту потребляемой мощности из техпаспорта (уж его-то прописать инстанции не упустят) из расчета 5 А на киловатт, с коэффициентом 1,25 и дополнением до ближайшего большего стандартного значения. Если в техпаспорте прямо прописано значение максимального тока потребления, за основу расчета берут его. Добросовестные проектировщики на плане электропроводки прямо указывают ток отсечки главного автомата, так что и считать не приходится.

Номинальный ток УЗО

Номинальный (рабочий) ток УЗО берут на ступень выше тока отсечки. Если ставится дифавтомат, его выбирают ПО ТОКУ ОТСЕЧКИ, а токовый номинал УЗО заложен в нем конструктивно.

Общие принципы работы устройства

Устройство сравнивает протекающие через него к электроприборам токи и в случае появления разницы между прямым и обратным током сразу же размыкает цепь. Оно настроено на нулевую разницу токов между «фазой» и «нулем». В случае повреждения изоляции проводов или их ветхости, что позволяет току проникать через материалы стен и перекрытий, а также через токопроводящие среды из фазного провода в нулевой или на «землю», возникает та самая разница, заставляющая прибор сработать и разомкнуть цепь. Это единственная задача устройства, с которой он справляется на «отлично», если правильно подобран и подключен.

Правильное подключение 2-х полюсного дифавтомата без заземления и с ним

При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

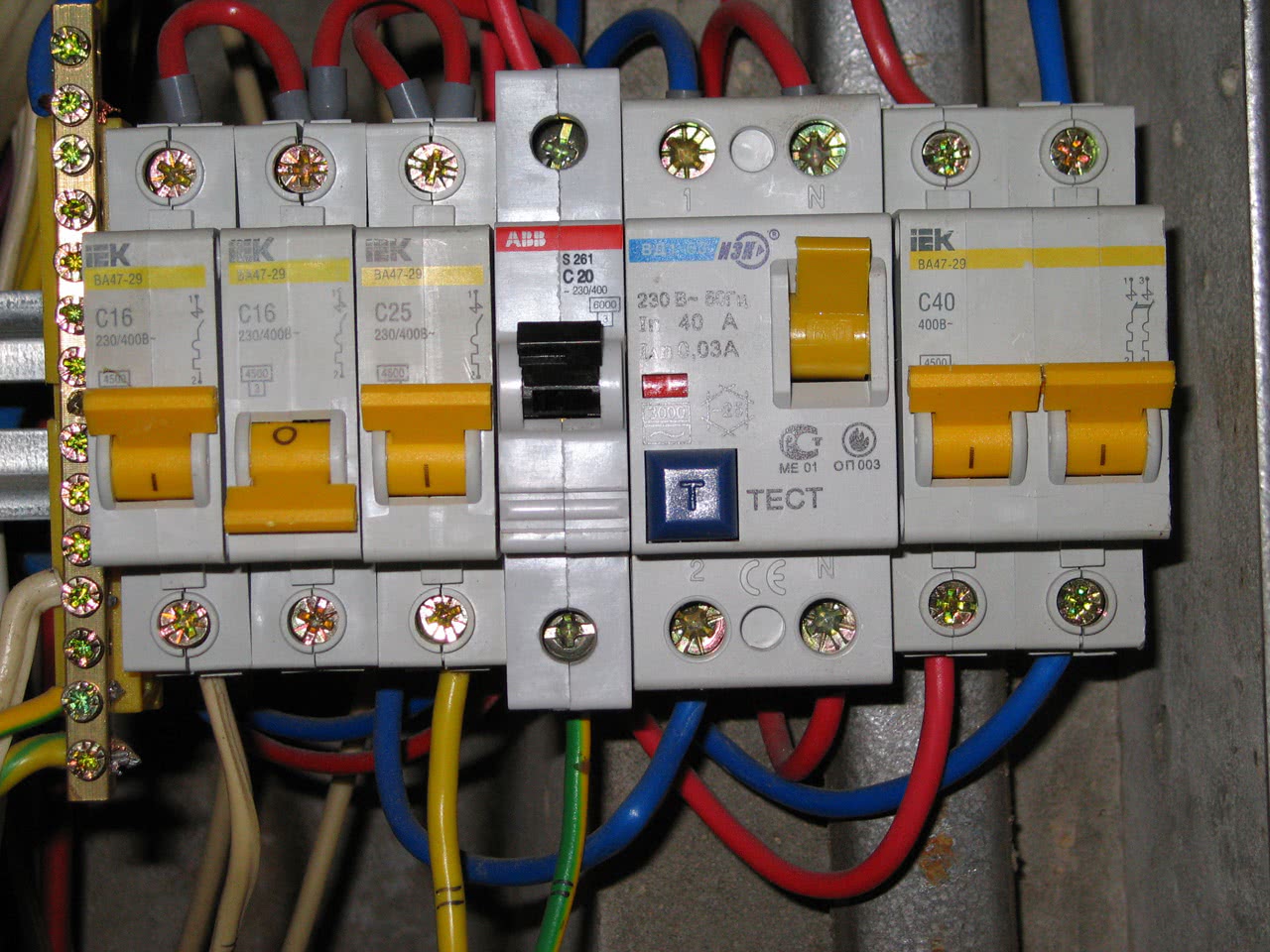

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Как правильно выбрать

Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.

Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.

Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.

Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.

Характеристики УЗО

Теперь разберемся с характеристиками УЗО обозначенных на корпусе устройства.

УЗО — устройство защитного отключения предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА(миллиампер).

Примечание: В США в соответствии с National Elektrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мA(миллиампер) (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс(микросекунд).В Европе эти значеня для УЗО ,как и у нас составляют 30-100 мА.

УЗО должны срабатывать за время не более 25-40 мс(миллисекунд), то есть до того, как электрический ток, проходящий через организм человека, вызовет фибриляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

В списке ниже приведены значения тока через тело человека и наиболее вероятные ощущения, которые можно при этом почувствовать.

Важно! не пытайтесь это прочувствовать это на себе!

Ток через тело человека -0,5mA:не ощущается,слабые ощущения при прикосновении языком,кончиками пальцев и через рану.
Ток через тело человека-3 mA:Ощущение близкое к муравьиному укусу.
Ток через тело человека-15mA:Если вы взялись за проводник,то невозможно его отпустить.Неприятно,но безопасно.
Ток через тело человека- 40mA:Судороги тела,судороги диафрагмы.Опасность удушья в течении нескольких минут.
Ток через тело человека-80 mA:Вибрация желудочка сердца.Очень опасно, приводит к достаточно быстрой смерти.

Отсюда второй короткий итог характеристик УЗО

Для защиты человека в бытовых электросетях(однофазный ток напряжением 220 вольт) УЗО должны иметь маркировку: ток отсечки не более 30мА,время срабатывания не более 40 мс(миллисекунд). Крупные фирмы производители (такие как АВВ,Legrand) выпускают УЗО для защиты человека, с токами отсечки 10 мА и 30 мА.

На групповые цепи обычно ставят УЗО с током 30 мА. Если поставить УЗО 10 мА, возможны ложные срабатывания (в квартире всегда есть фоновый, естественный ток утечки). 10 мА ставится обычно на одиночных потребителей (стиральную машинку, посудомойку). Если у вас есть душевая кабина, или стиральная машинка установлена в ванной (влажная среда) , применение УЗО с током отсечки 10 мА просто обязательно.

Следует повторить:

Для влажных и очень влажных помещений(сауны,бани,ванные,душевые) следует применять УЗО с токоми утечки 10 мА(миллиампер)
Для других помещений достаточно применения УЗО с током отсечки 30 мА(миллиампер)
В деревянных дамах при проведении электропроводки во избежании пожаров установка УЗО желательна, а лучше сказать просто необходима.

Примечание: В продаже существуют УЗО с токами отсечки и 100 мА и 300 мА и более. Эти УЗО ( с отключающим дифференциальным током 100 мА, 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в частном доме или компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

предотвращение поражения электротоком;
пробой цепей с последующей утечкой тока на корпус аппаратуры;
короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Частые ошибки при подключении

Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.

Схема подключения электросчетчика, УЗО, автоматов

Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.

Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.Соединение ноля с заземлением станет основанием для обесточивания цепи.

Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.

К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.

В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.

Основы техники безопасности

Работы ведут с соблюдением следующих правил:

Линию обесточивают и проверяют на отсутствие напряжения индикаторной отверткой. Если выключатель расположен далеко от места монтажа УЗО, следует закрепить на нем табличку с текстом «Работают люди!» или поставить сторожа. Для надежности рекомендуется отсоединить провода от клемм.
При соединении проводов используют только разрешенные ПУЭ способы: зажимы, клеммы, опрессовку гильзами, сварку. Применять пайку не рекомендуют, скрутки запрещены.
Правильность монтажа проверяют замером сопротивления петли «фаза-ноль». Высокий показатель свидетельствует о плохом контакте в одном из соединений. В процессе эксплуатации такие места греются и могут стать причиной возгорания.
Перед подачей напряжения защищают глаза и открытые части тела. Некачественное изделие может разлететься.
Нельзя использовать провода в изоляции одного цвета.

Как подключить самостоятельно узо: особенности
