Как выбрать газовый редуктор для баллона

Настройка и ремонт

Настройку и ремонт газового редуктора возможно выполнить своими руками при помощи доступных инструментов и ремкомплекта, но только при условии, что вы точно знаете, что делаете. Недостаточно квалифицированная регулировка и сборка могут повлечь за собой пагубные последствия. Основные признаки ненормальной работы изделия таковы:

• отклонение выходного давления от допустимых пределов;
• утечка газа.

Отклонение давления обычно обусловливается поломкой или смещением пружины либо выходом наружу выполняющего ее функцию компенсирующего газа вследствие разгерметизации части корпуса. Но если неисправность пружины еще подлежит устранению при помощи ремкомплекта, то вариант с газом относится к категории неремонтируемых (меняется полностью устройство).

Утечка газа может быть вызвана повреждением мембраны, разгерметизацией корпуса или неработоспособностью поплавкового клапана. Если последний начинает пропускать газ, это может проявиться и в потребляющем изделии (напр., в газовом водонагревателе). Поскольку давление на выходе редуктора приблизительно сравняется с входным, то при отсутствии расхода (потребляющее устройство временно выключено) утечка будет неизбежна.

Подобная неисправность сложно диагностируется по той причине, что включение потребляющего устройства нормализует ситуацию. Определить ее можно лишь путем измерения давления газа на выходе редуктора при отсутствии потребления (как правило, не должно превышать номинальное более чем на 20 %).

Но стоит отметить, что редукторы бывают разборной и неразборной (герметичные) конструкции. Последние подлежат замене лишь целиком.

Итак, запасшись соответствующим ремкомплектом, изделие нужно сначала разобрать. Визуально осмотрев извлеченные из корпуса пружину и мембрану, следует установить, что из них послужило причиной неисправности. Сломанную пружину требуется заменить новой из состава ремкомплекта.

Если пружина не сломалась, а просто поджалась, потеряв упругость от времени, можно не менять ее, а просто подобрать и подложить со стороны корпуса прокладку необходимой толщины, не закрывая ей имеющегося отверстия.

При разрыве мембраны следует произвести замену, воспользовавшись аналогичной из ремкомплекта, но, как правило, герметичное соединение с обкладывающими ее шайбами выполнить непросто. Поэтому, при неуверенности в своем мастерстве, подумайте о целесообразности приобретения нового редуктора.

Это трубка с небольшим отверстием, с торца которой через каучуковую прокладку поджато коромысло. Существует несколько типичных проблем, касающихся работы клапана:

• нарушен нормальный ход коромысла;
• изношена или повреждена каучуковая прокладка;
• деформирован торец трубки.

Регулировка клапана – процесс несложный. Подвижность коромысла можно восстановить путем обточки или замены его шарниров. Поврежденную прокладку следует срезать и приклеить взамен аналогичную по размерам из состава ремкомплекта. Шероховатость и ровность торца трубки, обеспечивающие плотное прилегание прокладки, достигаются путем его шлифовки.

Если неисправность редуктора заключается в утечке газа вследствие негерметичности мест прилегания мембраны к корпусу, то нарушенная целостность может быть восстановлена при помощи силиконового герметика. При выполнении регулировки или ремонта и по любой другой причине, не связанной изначально с разгерметизацией, не лишним будет также применить герметик в этих местах, что предупредит подобную проблему в дальнейшем.

По завершении ремонтных работ необходимо сразу же проверить герметичность изделия при помощи мыльного раствора. В случае отсутствия пузырей, которые показывают места утечки, следует повторно подвергнуть редуктор этой проверке через один день, затем еще через несколько дней. Впоследствии рекомендуется вести периодический контроль (напр., ежемесячный).

Как и любое другое связанное с газом оборудование, редуктор сослужит хорошую службу при условии правильного выбора модели и принятия простых мер, способствующих безопасной эксплуатации. Периодическое обслуживание и своевременное выявление неисправностей уберегут вас от беды.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

1. Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
2. Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
3. После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

1. Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
2. При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
3. После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
4. Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

https://youtube.com/watch?v=lspIr9UNH7E

Трансформатор для прогрева бетона. Выбираем лучший

Керосинорез. Разделка толстолистового металла

Выбор

На этапе выбора редуктора изучите и сопоставьте параметры представленных в продаже моделей

Внимание нужно обращать на назначение, рабочее давление, предельный расход топлива, особенности присоединения, эксплуатационный срок и стоимость

Если в планах подключение настольной газовой плиты в дачном доме, который семья посещает в выходные, стоит выбрать модель «Балтика РДСГ-2». Это 5-литровый баллон, идеально подходящий для условий эксплуатации, предполагающих небольшой расход топлива.

Для стационарной печи с духовым шкафом подойдёт баллон вместимостью 27 и 50 литров.

Для подключения композитного баллона к тепловому зонту, обладающему европейскими разъёмами, стоит отдать предпочтение импортной модели.

Если в планах проведение сварочных работ в домашней мастерской, выберите профессиональное устройство БПО 5-3 Krass. Оно укомплектовано манометром, дающим возможность предельно точно выставлять рабочее давление.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

• • Вес 0,67 кг.
  • Длина × Ширина × Высота 164 × 108 × 136мм.
  • Рабочая температура -15+45˚С.
  • Максимальное давление на входе 25 кг/см3.
  • Рабочее давление, 4 кг/см3.
  • Максимальный расход газа 5 м3/час.
  • Способ подключения W 21,8-14 ниток на 1″ LH.
  • Рабочий выход М16х1,5 LH.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

• устройство в сборе;
• ниппель для подключения шлангов диаметром 6,3 или 9 мм;
• гайка;
• техпаспорт изделия;
• упаковочная коробка.

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

• точная установка рабочего давления
• лазерное нанесение параметров на корпус
• эргономичный регулировочный маховик
• штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Меры безопасности при работе с пропановым редуктором БПО 5-3

Меры безопасности также совпадают с мерами для БПО 5-2, однако, ввиду более высокого рабочего давления необходимо тщательно следить за тем, чтобы не превысить допустимые параметры — потребителей .

Последовательность установки и использования

Существуют несложные правила установки и использования редуктора, однако следовать им нужно неукоснительно. Пропан пожароопасен и при определенных условиях взрывоопасен. На кону стоит жизнь и здоровье людей, а также материальные ценности.

Перед установкой необходимо осмотреть редуктор, баллон и вентиль на предмет отсутствия механических повреждений, запаха газа и посторонних звуков.

Последовательность установки пропанового редуктора

Сначала пропановый адаптер с полностью завинченным регулировочным винтом присоединяется к баллону, потом к редуктору присоединяется потребитель.

Далее частично приоткрывается вентиль на баллоне. Если утечки газа через соединения и корпус редуктора нет, то вентиль открывается полностью и регулировочным винтом, постепенно отдавая его, выставляется рабочий напор.

По окончании работы производится разборка. Закрывается вентиль баллона, потом отсоединяется устройство — потребитель. Остатки пропана из шлангов и рабочей камеры стравливаются в атмосферу. И, наконец, при необходимости, отсоединяется пропановый редуктор от баллона.

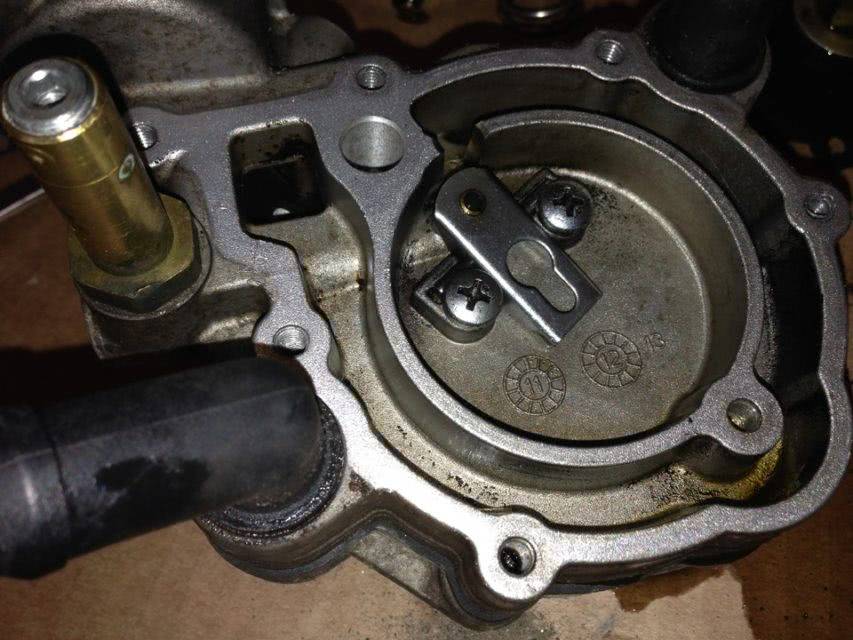

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто.  Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

Применение газовых редукторов

Редукторы применяются там, где нужно понизить избыточное входное давление и стабилизировать выходное. В быту мы встречаем их в системах автономного газового снабжения (это относится как к стационарным системам, так и к обыкновенным газовым баллонам), так как сжиженный газ, чтобы оставаться жидким, должен находиться под давлением около 15 бар, а бытовые приборы работают при давлении 36 мбар, 20 мбар, или даже 10 мбар.

Редукторы входят в состав газового оборудования автомобиля, так как там тоже используется сжиженный газ, давление которого перед подачей в двигатель нужно снизить и стабилизировать.

Мощные редукторы применяются для отвода природного газа от магистральных трубопроводов в газовые сети населенных пунктов, так как в магистральных сетях давление газа намного выше, чем это допустимо для бытовых потребителей.

Редукторы или более совершенные устройства (клапаны пропорциональной подачи газа) используются на входе газа в отопительное и сварочное оборудование.

Инструкция по замене регулятора

Двухступенчатые редукторы соединяются с клапаном отбора паровой фазы при помощи резьбового фитинга и накидной гайки. Тип резьбы на входе редуктора зависит от типа резьбы на выходе клапана.

Если во время покупки не было учтен характер соединения, потребуется соответствующий переходник. Соединение устройства с газовым шлангом, выполняется через резьбовой отвод на редукторе, при помощи переходника или  накидной гайки.

Для замены стабилизационного устройства потребуется газовый ключ. Если соединение заржавело, то для снятия редуктора понадобится два разводных газовых ключа.

Замена или ремонт газового редуктора чаще производится зимой, когда в месте соединения клапана и редуктора замерзает образовавшийся конденсат. Для предотвращения подобных неполадок, на стадии монтажа газовой системы необходимо предусмотреть электроподогрев

Чтобы заменить газовый редуктор, необходимо выполнить следующую последовательность работ:

1. Перекрыть подачу газа вентилем, расположенным на клапане отбора паровой фазы газа.
2. Открутить металлический шланг.
3. Открутить накидную гайку соединяющую клапан и стабилизатор.
4. Снять редуктор, с соединительным шлангом.
5. Если стабилизатор не подлежит ремонту, то необходимо скрутить сильфонный шланг.
6. После очистки наледи, ремонта или замены, регулятор следует привинтить к комплексному клапану с помощью гайки.
7. Если производилось отсоединение устройства от подводки, необходимо поэтапно присоединить газовый шланг, сначала к редуктору, затем к магистрали.
8. После фиксации соединений можно включать подачу газа.

При запуске топлива в систему, после замены арматуры, необходимо проверить выходное давление, оно должно находиться в допустимых пределах и быть пригодным для работы нагревателя, плиты или котла.

При корректной установке и нормальных условиях эксплуатации, регулятор, как правило, служит не менее 10 лет.

Для высокопрочного уплотнения резьбовых соединений, рекомендуется использовать синий анаэробный герметик. Материал не следует использовать при низких температурах из-за увеличенного времени полимеризации, но если обработать соединения летом, можно добиться их 100% герметизации

Диагностировать проблемы со стабилизатором можно при помощи уровнемера и манометра на емкости. Если устройства показывают, что газа достаточно, но происходят перебои в сети, то виной всему одна из неполадок редуктора.

В этом случае прибор можно разобрать и просушить. Это поможет решить проблему, но временно. В случае установки нового редуктора и обеспечения защиты устройства от влаги, о перебоях в системе можно забыть.

Чтобы в будущем избежать возможных проблем с редуктором также важно позаботиться о правильной установке газгольдера на участке. О том, как правильно это сделать можно прочесть здесь

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Для начала о том, что такое газовый редуктор?

Газовый редуктор — это специальное устройство, предназначенное для того, чтобы понижать давление газа или газовой смеси после ее выхода из резервуара или емкости (баллон, газопровод), до необходимого для правильной работы уровня. Редуктор создает правильно рабочее давление и поддерживает его во время работы газового оборудования, в независимости от того, какое при этом давление в самом резервуаре или газопроводе. Проще говоря, когда у вас в баллоне останется мало газа и упадет давление, именно газовый редуктор сможет выровнять давление до рабочего уровня, тем самым обеспечивая двигателю ровную и бесперебойную работу.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Как работает редуктор для баллона

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Как выбрать газовый редуктор для баллона

Тем, кто по каким-то причинам не может пользоваться центральным газоснабжением, остается единственный выход из положения — использовать газовые баллоны. Эти емкости могут быть разными. Так, основными видами газовых баллонов считаются стальные, полимерно-композитные и металло-композитные.

Важно знать, что газ в этих емкостях содержится в жидком виде, а перед подачей переходит в газообразное состояние и после этого через вентиль подается непосредственно к газовому оборудованию. Но давление в самой емкости намного больше того, которое требуется на выходе

Для его снижения используют доступное и простое устройство — редуктор (адаптер).

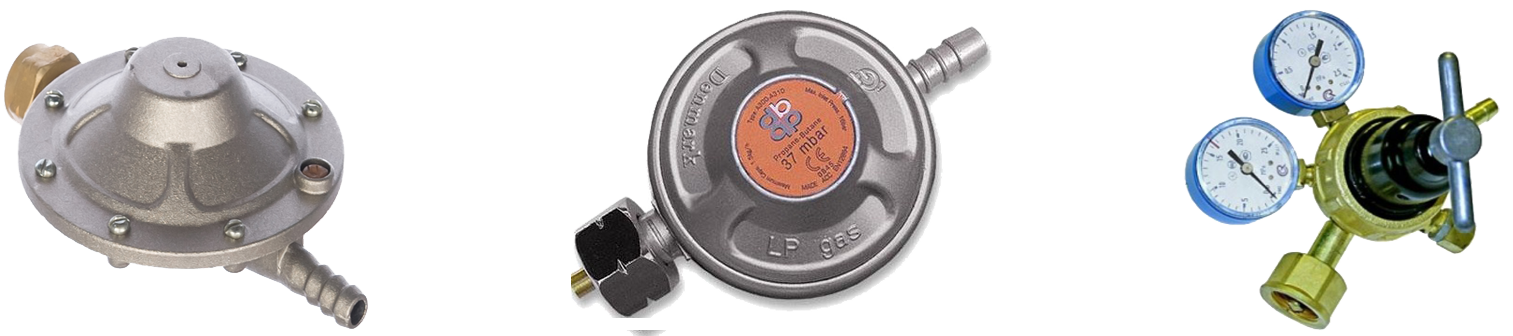

Сферы применения и классификация редукторов

Существует несколько видов редукторов для газовых резервуаров, которые имеют различные сферы применения. Это:

• бытовые (они не регулируются);
• универсальные (регулируются);
• профессиональные.

Первый подвид — бытовые нерегулируемые. Это самые простые устройства, которые чаще всего можно встретить в бытовых условиях газоснабжения, в туристических походах. Эти редукторы имеют маркировку РДСГ, отличаются бюджетностью и надежностью. Их еще называют “лягушками”. Они подходят для газовых емкостей объемом от 12 до 50 л. Если же это минимизированный вариант (до 5 л), то подойдет Балтика РДСГ-2, который надевают на ниппель баллона и крепят специальным зажимом в резиновом уплотнении. Они приспособлены работать с давлением до 0,3 МПа, обеспечивая пропуск 1,2 кубометров в час.

Универсальные типы имеют более сложную конструкцию, которая расширяет диапазон возможностей. Они часто, кроме быта, используются для небольшого производства в условиях дома. У них предусмотрено резьбовое присоединение и надежное фиксирующее устройство, регулировочный винт и манометр. Это дает возможность изменять давление — все будет зависеть от устройства-потребителя. Его пропускная способность намного выше — 5 кубометров в час.

Профессиональные редукторы делают из материала, которому характерна повышенная износоустойчивость. Им присуще более высокое качество регулировки и сборки. Они предназначены для рабочего давления в пределах 0,4 — 1,6 МПа. В отдельных моделях предусмотрены два манометра.

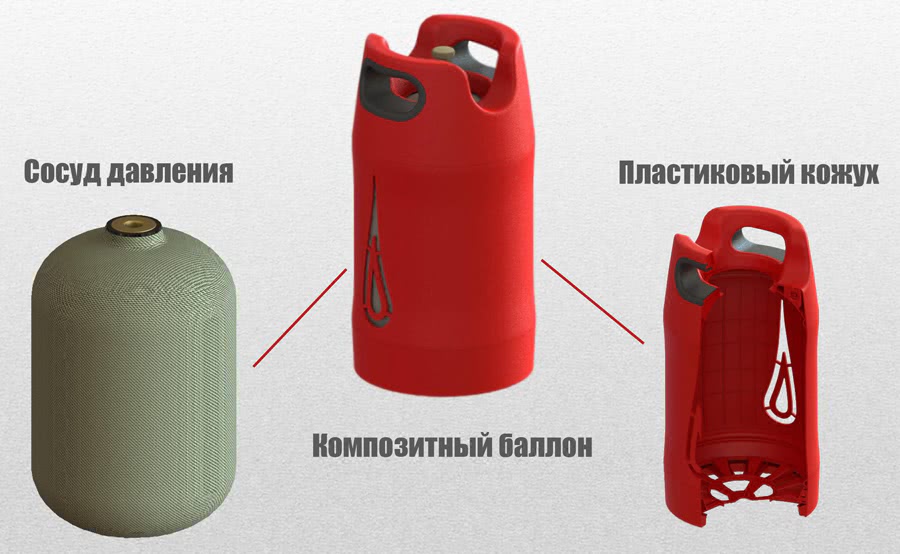

Преимущества композитных баллонов

Сейчас все большей популярностью пользуются композитные газовые баллоны для дачи, а металлические уходят в отставку. Композитные имеют свои преимущества. Как вы думаете, какие? Правильно — это:

• вдвое сниженный вес;
• наличие ручек, что удобно в эксплуатации;
• прозрачность, позволяющая контролировать уровень заполняемости;
• возможность штабелировать;
• неограниченный срок эксплуатации;
• безопасность — нет искрообразования.

Особенности присоединения импортных газовых баллонов

Чаще всего на российском рынке встречаются индийские, чешские или норвежские композитные устройства

Важно уточнять их стандарт присоединения. Так, российский стандарт позволяет использовать обычный редуктор

А когда имеется европейский разъем — потребуется специальный переходник или импортный редуктор. Но увлекаться таким решением проблемы не стоит — помним из школьной программы, что каждое дополнительное соединение — это увеличенный риск утечки газа.

Заправка газового баллона из композитных материалов происходит также на специализированных заправочных станциях. При этом не требуется наличие специального переходника или дополнительного оборудования. Процесс заправки позволяет наблюдать за ходом наполнения емкости. Композитные экземпляры экономичны, универсальны и очень удобные. Они способны облегчить жизнь и сделать ее более комфортной.

Виды редукторов.

Редуктор для сжатых газов работает с баллонами, в которых давление может достигать 250 атмосфер, а выдает он всего 1 – 16 атмосфер на выходе. Правда стоит отметить, что существуют различные модификации газовых редукторов, позволяющие увеличить выходное давление, например РК – 70 на выходе может выдать до 70 атмосфер.

Заметим, что расход газа во многом зависит от самой модели. Расход может составлять и несколько кубов в час, и сотни кубометров за тоже время.

Газовые редукторы делятся на:

• Прямые
• Обратные

Прямые и обратные газовые редукторы отличаются исключительно своим строением и методами работы, но задача у них только одна – понизить давление газа из баллона и поддерживать его постоянным.

Основные детали всегда одинаковы для всех типов редукторов, поэтому их отличия только в строении и принципе действия.

Также, есть и двухкамерные редукторы, которые более совершенны в своих показателях работы. Двухкамерный редуктор проводит понижение давления поэтапно, используя для этого сразу две камеры для редуцирования газа

Этот факт позволяет редуктору поддерживать постоянное давление более эффективно, что важно при проведении сложных работ

Основной минус двухкамерного редуктора – сложность его строения, поэтому применяют его исключительно при проведении работ повышенной сложности, где важна высокая точность и постоянность рабочего давления газа.

Общие правила подбора баллона редуктора

Область применения

В роли основных характеристик для устройства газового редуктора считают такие показатели, как:

• Тип газа, который будет использован.
• Способ подключения к системе.
• Диапазон выходящего давления.
• Максимально возможная производительность.
• Диапазон рабочих температур.

Баллоны и редукторы можно установит снаружи или внутри помещения. К помещению, где будет установлено оборудовании, представлены повышенные требования к обмену воздуха с возможностью быстро проветрить помещение при появлении внештатных ситуаций. Уличный вариант позволяет экономить место внутри дома, а еще безопаснее во время утечки горючего газа. Редукционный аппарат предназначается для того, чтобы снижать давление газа, закаченного в баллон до рабочего значения, которое нужно для нормальной работы газового оборудования.

По виду пропускаемого газа редукторы можно разделить на несколько типов, причем каждый из которых для дополнительного идентификации окрашен в определенный цвет:

• Ацетиловый – белый.

• Метановый – ярко-красный.
• Кислородный – небесно-голубой.
• Водородный – темно-зеленый.

А вот маркировка цветами для редукторов, которые были сделаны за пределами России, иногда отличается. Редукторы, которые изготовлены для хранения пропан-бутановой смеси, окрашивают в ярко-красный цвет. Устройства, которые созданы для других газов, нельзя использовать для сжиженного углерода. Характеристики покупного редуктора должны соответствовать параметрам и разновидности газового баллона, а также прибора, на котором он будет установлен

Еще важно, чтобы была выставлена оптимальная калибровка мощности потока выходящего газа

При выходе давления значения за допустимые пределы автоматика в современных приборах для газа сразу же все отключат. Если же у вас нет такой защиты, то может появиться аварийная ситуация. Редукторы, которые можно в какой-то мере считать потенциально опасным оборудованием, обязательно должны быть сертифицированы. Если появились сомнения в заводском происхождении устройства, потребуйте показать вам сертификат соответствия.

Похожие записи:

10 лучших мини-кондиционеров Нюансы возведения свайно-ростверкового фундамента для дома из газобетона Как делается расчёт радиаторов отопления по площади + калькулятор Полимерная шпаклёвка при финишной отделке помещения Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
