Правила выбора и установки розетки и вилки для электроплиты

Какая розетка нужна для варочной панели

Электрические варочные панели могут быть укомплектованы кабелем, но чаще предполагается подключение к сети прямо через клеммные колодки.Если же вилка есть или пользователь по каким-то причинам считает классическую розетку более удобным вариантом, важно внимательно изучить инструкцию по эксплуатации

Особое внимание уделяется разделу технические характеристики, где указывается мощность прибора

Общие требования к розетке

Многое зависит от типа подключения к сети. Так, при однофазном актуальны следующие параметры:

• для панели мощностью до 3,5 кВт нужна розетка на 16 А;
• до 5,5 кВт — 25 А;
• не превышать 7,2 кВт — 32 А;
• до 8,8 кВт — 40 А.

При трёхфазном же:

• до 3,5 кВт — 20 А;
• до 7 кВт -32 А.

Недопустимо использование розеток без заземляющего контакта.

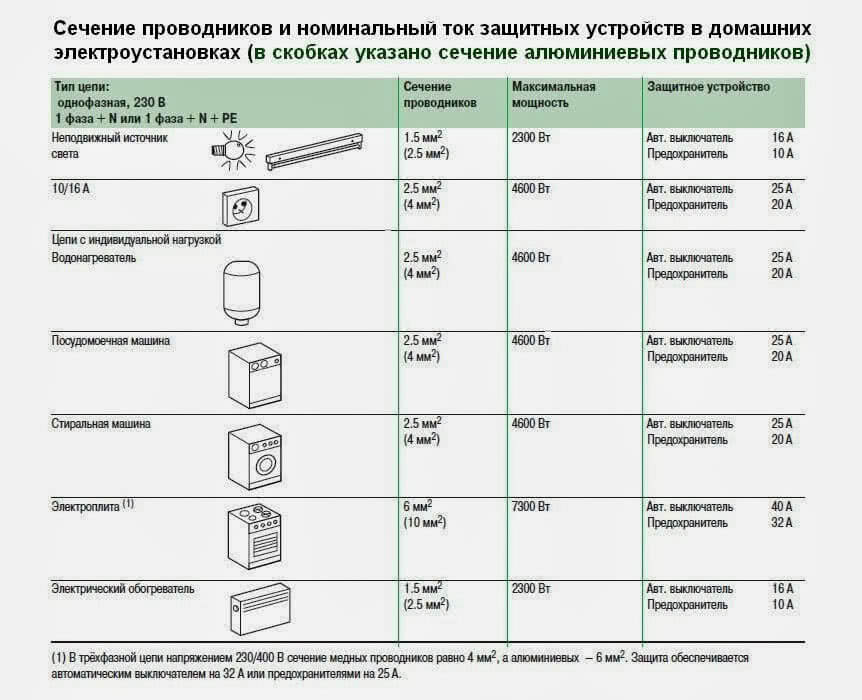

Какой нужен провод

• панели мощностью до 3,5 кВт используются кабеля с диаметром жилы 2,5 мм;
• до 5,5 кВт — 4 мм;
• не более 7,2 кВт — 6 мм;
• до 8,8 кВт — 10 мм.

Избежать путаницы с многожильными кабелями при подключении к сети электрической варочной панели поможет знание условных обозначений. Ноль маркируется буквой N на схеме и синей (реже — серой) изоляцией жилы. Заземлению соответствует жёлто-зелёный или просто зелёный цвет и обозначение PEN (PE). Иногда на схеме землю не отмечают буквенной маркировкой, но от этого разобраться труднее не становится. Фазе L соответствуют провода чёрного, коричневого и красного цветов.

При выборе места для монтажа розетки, лучше остановиться над панелью или сбоку от неё. Допустимо и скрытое расположение, например, под плитой, но в этом случае следует продумать варианты быстрого доступа к ней.

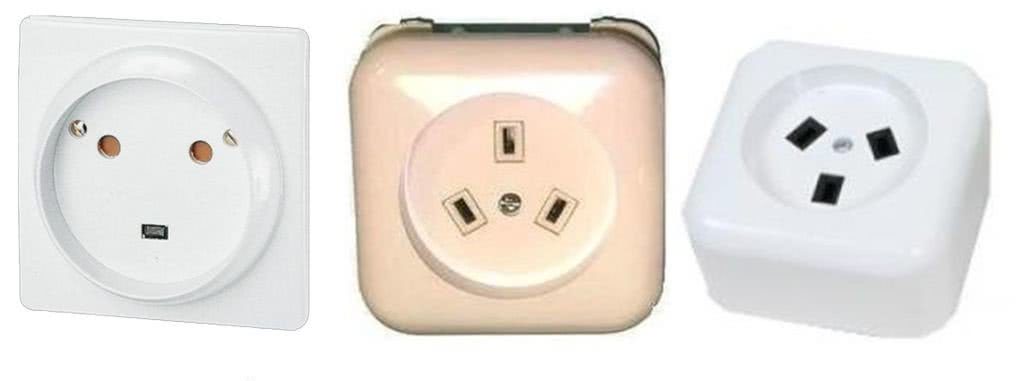

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

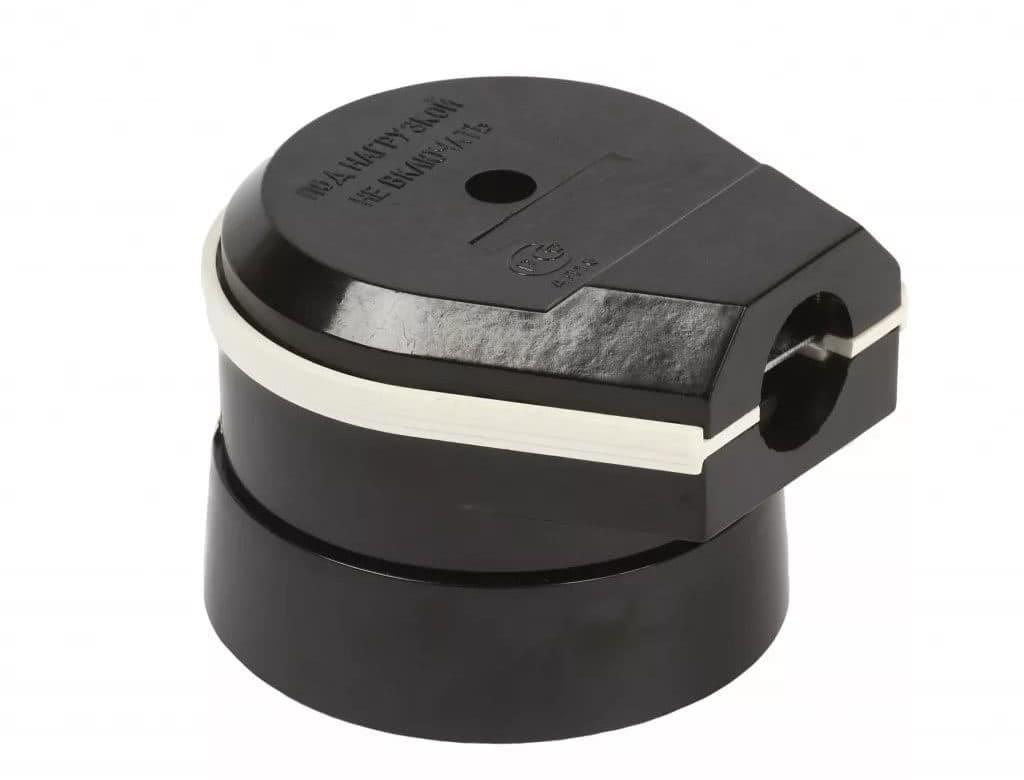

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

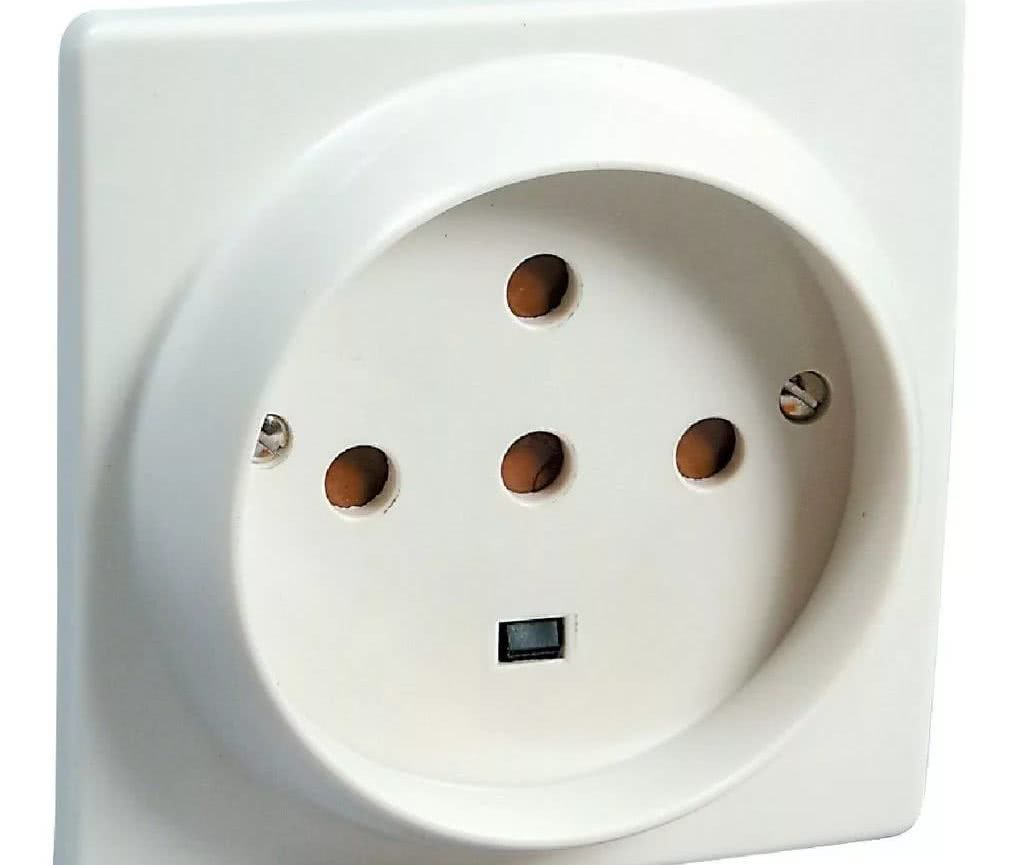

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

Штепсель, применяемый для такого подключения имеют три вывода под:

• фазный провод;
• нулевой провод;
• заземляющий провод.

Важно соблюдать соосность подключения

Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

• фаза — 3 вывода;
• нуль;
• заземляющий.

Алгоритм ваших действий:

• Ознакомление со схемой подключения.
• Соединение штепселя с плитой.
• Снимаем крышку задней стенки прибора, снимаем защиту.
• Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
• Внимательно следим за соответствием маркировок.
• Соединяем только одноименные цвета.

При монтаже однофазной сети:

• клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
• клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
• заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

• демонтаж заводских перемычек;
• клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
• нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

Последним этапом проводится тестирование:

• проверяем, есть ли напряжение в розетке;
• включаем штепсель в розетку;
• проверяем работу узлов плиты.

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Правила безопасности

При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:

• Подключение проводить при полностью обесточенной линии на входном пакетнике.
• В работе использовать только качественный материал от проверенных производителей.
• Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
• Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

Прокладка и фиксация гофры с проводом в штробе

• Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
• Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
• В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.

Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

• При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
• Если стена бетонная придется  примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.

Смочите шторобу водой.

Зафиксируйте гофру в штробе при помощи разведенной алебастры.

Подождите около 10 минут

Счистите лишний раствор при помощи металлического шпателя.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Основные правила расположения розеток

Чтобы легче было определить, где установить розетки, необходимо начертить на бумаге схему. Она пригодится в будущем. При следующем ремонте чертеж поможет вспомнить места прокладки на стене проводов. Прежде чем начать составлять схему, надо ознакомиться с рядом основных правил монтажа кухонных разъемов.

Сколько необходимо розеток?

Определить необходимое количество разъемов для подключения электроприборов можно по следующим критериям:

• все бытовые приборы большой мощности должны иметь отдельную линию с разъемом для подключения;
• вытяжка, подсветка кухонной мебели должны иметь отдельные подключения;
• примерно 3 или 4 свободных разъема надо закрепить на кухонный фартук для включения маломощных бытовых приборов, например, миксера, тостера.

С количеством разобрались, теперь переходим к определению места установки.

Основные правила монтажа

Существуют определенные правила, обязывающие соблюдать место установки разъемов для каждого электроприбора:

За кухонными столами разъемы располагают на стене высотой 100 мм от напольного покрытия. Причем расстояние измеряется по верхнему краю розетки. Подключение встраиваемой техники разрешается к разъемам, установленным за стенками соседних предметов мебели. Здесь надо учесть, что на задних стенках кухонных тумбочек придется прорезать отверстия

Высота розеток для встраиваемой техники составляет 300–600 мм

Необходимо обращать внимание на удаленность разъемов от электроприбора. Разрешается максимальная длина провода, соединяющего потребителя с розеткой, не более 1,5 м

Разрешается монтировать розетки внутри тумбы с установленной мойкой при условии, что степень защиты разъема от воды соответствует IP44. Для подключения вытяжки разъемы ставят выше шкафов на 500–600 мм

Здесь надо предусмотреть расположение воздуховода. Он не должен закрывать разъем, но и сама розетка от центра вытяжки обязана находиться не ближе 200 мм. Устанавливать на фартуке розетки для мелких электроприборов надо на высоте 1–1,4 м от напольного покрытия. Разъемы должны быть выше столешницы. Если используется мебель с подсветкой, розетки монтируют выше навесных шкафов. Это поможет их скрыть с глаз.

Кроме основных правил, существуют запреты. Их всего 2 пункта:

• нельзя размещать розетку непосредственно за встраиваемой бытовой техникой или выдвижными ящиками;
• При любой степени защиты разъемы не ставят над варочной плитой и мойкой.

Сейчас кухни часто отделывают фартуками из стекла. Он эффектно смотрится, визуально увеличивает помещение, и отлично отмывается от жира. Перед его заказом необходимо предоставить чертеж с расположением всех розеток и диаметром гнезд. Согласно этим данным производитель сделает отверстия в стекле. Самостоятельно их потом прорезать не удастся.

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

• по способу установки;
• по стойкости к внешним факторам;
• по предназначению;
• по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Подключение розетки и вилки с кабелем в трехфазной сети

В данном случае кабель бытовой сети обычно имеет пять жил. Три из них при этом представляют собой фазу, одна — ноль и еще одна — заземление. В данном случае подключение плиты производится следующим образом:

• также снимается крышка с коробки подключения на задней поверхности плиты;
• фазные провода кабеля прикручиваются к выводам L1, L2 и L3;
• снимаются перемычки между фазными клеммами;
• ноль присоединяется так же, как и при однофазном подключении.

Мостики между выводами фазы, если они есть, снять следует обязательно. В противном случае при подключении плиты, как и в случае несовпадения проводов в вилках и розетках, произойдет короткое замыкание.

Сама розетка при трехфазном подключении устанавливается так:

• фазные провода кабеля подключаются к трем расположенным рядом контактам;
• ноль присоединяется к верхнему контакту;
• заземление выводится на нижний контакт.

Конечно же, с трехфазной розеткой следует использовать и трехфазную вилку. При присоединении кабеля к такому устройству следует быть максимально внимательным. Все фазы, ноль и заземление в розетке и вилке должны совпадать.

Схемы размещения розеток на кухне

Из-за вероятности коммутации токов большой силы рекомендуется установка нескольких групп розеток, оснащенных индивидуальной проводкой и автоматом защиты.

Исходя из мест установки оборудования на кухне, следует разработать схему, которая позволит правильно размещать розетки и рассчитать количество в каждом блоке.

Для создания схемы монтажа розеток необходимо:

1. Нарисовать план помещения и схематично расставить мебель и потребителей энергии.
2. Обозначить места, куда ставить розетки.
3. Определить количество. Для расчета рекомендуется использовать правило — каждая стационарная единица техники требует индивидуальной розетки, плюс требуется установка запасных блоков на 2-3 места. Блоки размещаются возле торцевых поверхностей столешницы кухонного гарнитура и один блок ставится возле места установки обеденного стола.
4. Предусмотреть дополнительную розетку, расположенную рядом с выключателем освещения.
5. Запланировать установку двух блоков розеток на фартуке, которые расположены в зонах по бокам от плиты или варочной панели. Блоки состоят из 2-3 розеток.
6. Определить расстояние монтажа от пола и оборудования. Для этого рисуется развертка стен с установленной мебелью. На этом этапе требуется производить точные замеры помещения, стационарной бытовой техники и элементов кухонного гарнитура.

Один из вариантов схемы установки розеток

Технология штробления стены под электропроводку

Технология штробления стены под электропроводку следующая

Сверление

Буром диаметром 18-22 мм просверливаем по линиям сделанной разметки отверстия. Глубина отверстий для штробы должна быть 30 -40 мм. Для подрозетника глубина отверстий должна составлять 6-7 см и соответствовать толщине самого подрозетника  плюс запас 1-0,5 см. При сверлении места под подрозетник сверлить нужно не только по периметру, но и внутри сделанной разметки. Это облегчит дальнейший процесс выдалбливание

Долбление

Поменяйте насадку к перфоратору на пику (острую насадку). Переключите перфоратор в режим долбления. Дальше как скульптор выдолбите все лишнее.
Поменяйте пику на лопатку и подровняйте края получившейся штробы под провод и ниши для подрозетника.

Штробление «мягких» стен

Если у вас кирпичная, гипсолитовая, силикатная или другая условно «мягкая» стена для вырезания ниши под коробку для розетки можно применить специальные насадки к перфоратору и дрели, которые называются коронки.

установка подрозетника и розетки для электроплиты штробление стены

Прокладка и фиксация гофры с проводом в штробе

• Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
• Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
• В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.

Статья по теме: Монтаж электропроводки на кухне

Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

• При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
• Если стена бетонная придется примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.

Смочите шторобу водой.

Зафиксируйте гофру в штробе при помощи разведенной алебастры.

Подождите около 10 минут

Счистите лишний раствор при помощи металлического шпателя.

Расчет нагрузки электросети

После составления схемы расположения розеток нужно рассчитать нагрузку. Это требуется сделать для того, чтобы в нужный момент, когда кухня будет использоваться по максимуму, не произошло отключения питания.

В зависимости от вида электрической сети, установка автоматов отличается. Если вы попали в список счастливых обладателей однофазной сети, то вам потребуется больше автоматов. Такие потребители как индукционная плита, стиральная машина и духовой шкаф, нуждаются в собственной линии с наличием отдельного автомата.

В щитке должен находится общий автомат с максимальной нагрузкой. В зависимости от сети и от потребителей его амперность может быть разной. Подключать розетки в шлейф разрешается не более 5 штук. Такой шлейф должен быть защищен автоматом на 25А. Обычно для варочной панели и электрической плиты используются разъёмы типа 32А+40А. Во всех остальных случаях это обычные розетки закрытого или открытого заземления от 16А.

Неправильное расположение розеток

Основные ошибки и алгоритм монтажных работ

Зная все особенности и правила размещения розеток, можно выполнить работу своими руками, но без должного опыта монтаж лучше поручить специалистам.

Основные ошибки при монтаже розеток:

1. Прокладка проводится и делается без плана с мебелью и схемы с расстояниями.
2. Схема подключения кухонной техники должна подкрепляться свободным доступом к розеткам для быстрого отключения прибора в случае потребности.
3. Подключение блоков в параллельную цепь от одного провода.
4. Использование одной линии для мощной техники.
5. Установка обычных розеток рядом с мойкой или под ней.

ВСЕ ВЫШЕПЕРЕЧИСЛЕННОЕ ДЕЛАТЬ НЕЛЬЗЯ!

Изначально рассчитывается мощность приборов, положение мебели, а также подбирается кабель и автоматы. На кухнях со стандартным набором техники чаще используется около 12–15 кВт, в общем.

Ставим обычные розетки, последовательность работ:

1. Исходя из схемы с размерами и высотой, проводится разметка стен, протягиваются кабели.
2. В отмеченных участках делаются отверстия при помощи круглой насадки для подрозетника.
3. Монтируются и фиксируются сами крышки в стене для розеток.
4. Линии проводятся к подготовленному месту, с учетом рекомендаций и правил безопасности, поверх ставится накладка.
5. Делается проверка всей системы.

Это общие правила, подходящие для стандартных элементов. При использовании выдвижного типа или расстановке в столешнице, правила и процесс отличается. При любых сомнениях в своих силах и без должного опыта дело следует поручить электрикам, которые знают, как делать проводку и ставить розетки, согласно требованиям ПУЭ.

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
