Устройство и принцип работы
В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:
- клеммная планка с шунтом;
- электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
- встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
- жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).
Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой
Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.
Как снять показания со счетчика электроэнергии Меркурий 230
Снять показания с однотарифного счетчика Меркурий не так сложно
Для этого обратите внимание на циферблат из 6-ти цифр и запишите все знаки до запятой. Для того чтобы узнать какой показатель вы получили за текущий период, отнимите от нынешних данных те которые были сняты в последний раз. Что касается снятия показаний с многотарифного счетчика, то для начала вам нужно записать некоторые показания
Что касается снятия показаний с многотарифного счетчика, то для начала вам нужно записать некоторые показания.
А именно:
- Расход энергии, который осуществлялся днем – Т1;
- Расход энергии, который осуществлялся ночью – Т2.
Снятие показаний с многотарифного Меркурия происходит следующим образом:
- Убедитесь в том, что счетчик находится в режиме готовности. Для того чтобы это проверить, необходимо посмотреть в левый угол вверху и найти там черту у пометки «А». Если ее там нет, то потребуется перевести счетчик в требуемый режим.
- Перевод в режим готовности осуществляется нажатием кнопки справа. Чаще всего она находится у кнопки «ввод».
- После того как режим будет активирован, делаем выбор показателей. Изменение происходит с помощью кнопки «Ввод».
- Первый показатель, который отобразиться на дисплее, это расход энергии в дневное время, нажав клавишу еще раз, мы получим показатель за ночное время.
Вот и все, теперь можно выписывать платежную квитанцию и оплатить электроэнергию.
Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

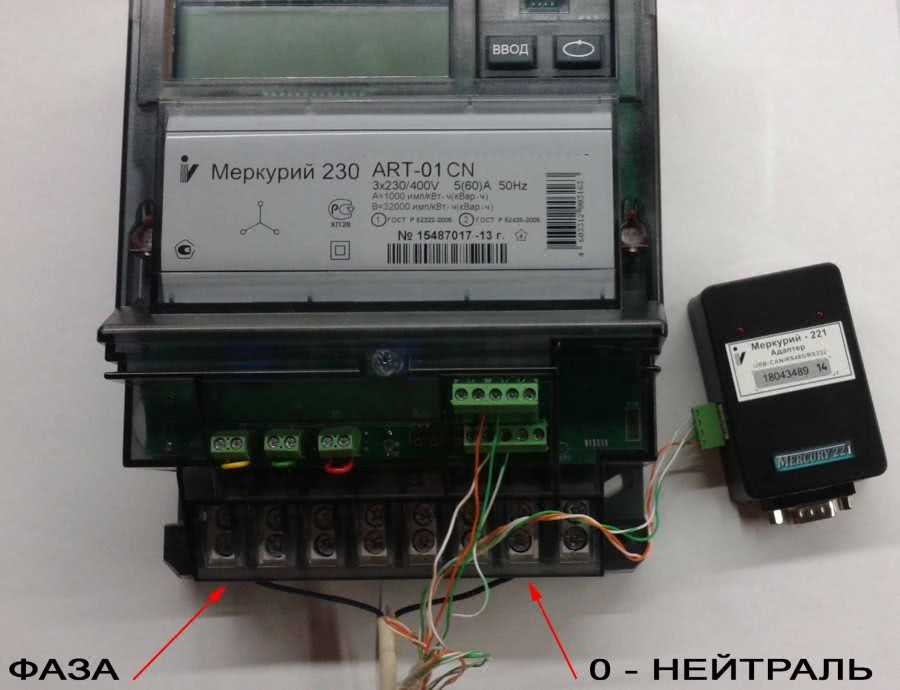

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.
Основные схемы подключения
В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту.
Электросчетчик с одной фазой имеет 4 соединения:
- контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
- контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
- клемма, подключающая ноль от внешней сети к прибору в помещении.
- клемма, откуда ноль направляется от счетчика непосредственно в помещение.
Подключение остальных проводов осуществляется таким же образом.
Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.
Снятие показаний с электросчетчика
Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.
Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.
Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.
Описание устройства
Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.
Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.
Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.
Основные и дополнительные характеристики
В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.
Основные характеристики:
- номинальное напряжение сети — 230 В;
- номинальный ток — 5(60) — 10(80) А;
- порог чувствительности — 10/20/40 мА;
- диапазон температур в пределах -40…+75⁰С;
- масса — 0,25 (0,35) кг.
Дополнительные характеристики:
- срок службы — 30 лет;
- гарантийный срок эксплуатации — 3 года.
Описание счетчика «Меркурий 201»
Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробная инструкция, где можно найти информацию о его характеристиках и принципе установки.
Однофазный счетчик «Меркурий 201» производится российской компанией «Инкотекс» с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:
- по допустимому рабочему току;
- по тому, каким образом будут отражаться данные о расходах энергии.
Предлагаем Вашему вниманию познавательную статью об истории изобретения электричества.
Конструкция прибора «Меркурий 201»
Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию, состоящую из следующих деталей:
- прямоугольный корпус, изготовленный из прочного пластика;
- в зависимости от модификации на лицевой части панели расположен небольшой ЖК-дисплей или барабан, которые отображают всю информацию о расходовании электроэнергии;
- правая сторона счетчика оснащена таблицей технических параметров;
- сам прибор имеет довольно компактные размеры 105/105/65 см;
- вес электросчетчика составляет всего 350 гр.
В нижней части корпуса можно обнаружить съемную конструкцию, которая необходима для защиты контактов. Для того чтобы получить доступ к этим контактам, необходимо снять нижнюю часть прибора. Провода к ним подключаются при помощи винтового подсоединения.
Электросчетчик крепится к стене, и для этого в его комплектацию входит специальная рейка. Именно с ее помощью прибор учета устанавливается на нужной поверхности.
Теперь немного подробнее о способе вывода информации о расходуемой электроэнергии в зависимости от модификации :
- вся информация поступает на электромеханический дисплей, где имеется специальный крутящийся барабан;
- другая модификация электросчетчика оборудована ЖК-дисплеем, куда также выводятся все данные.
Технические характеристики
Важной отличительной особенностью данного прибора является то, что он полностью защищен от умышленного воровства электроэнергии при помощи переполюсовки. Для этого он имеет специальную защиту, и это говорит о том, что попытки останавливать счетчик попросту бессмысленны. Кроме того, здесь имеются и другие характеристики:
Кроме того, здесь имеются и другие характеристики:
- прибор способен бесперебойно работать в суровых температурных условиях (минимальная температура воздуха -22, максимальная +50);
- товар выходит в продажу с гарантийным сроком в 3 года;
- сам счетчик после установки способен исправно работать до 30 лет;
- межпроверочный промежуток времени составляет 15 лет.
Основные требования к прибору
Прежде чем устанавливать только что купленный счетчик электроэнергии «Меркурий 201», необходимо убедиться в том, что он полностью соответствует всем требованиям, указанным в прилагаемых к нему документах:
- прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность варьируется от 1% до 2%;
- также на устройстве должна быть указана дата выпуска устройства на производстве и дата его проверки;
- счетчик должен иметь свой идентификационный номер, по которому его можно найти в Госреестре приборов учета;
- обязательно должна быть гарантийная пломба;
- на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также клеймо с датой проверки.
Паспорт на «Меркурий 201»
Если внимательно почитать паспорт на данный счетчик, то можно убедиться, что производитель выпускает разные вариации прибора:
- максимальный ток может быть равен 60А или 80А;
- модификации 201.5, 201.6 и 201.7 не имеют ЖК-дисплея, вместо него установлен механический барабан;
- модификации 201.2, 201.4 и 201.8, в свою очередь, оснащены ЖК-дисплеями;
- некоторые приборы могут иметь в комплекте специальный модем, при помощи которого снимать показания можно дистанционно;
- передаваемые импульсы могут разниться от прибора к прибору.
Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.
Меркурий 201 и пять его моделей
Меркурий 201
Меркурий 201 – современный счётчик расхода активной энергии потребителями бытовой электрической сети. Прибор изготавливается компанией «Инкотекс», модель 201 имеет несколько модификаций, каждая со своей спецификой.
Внешне модели электроизмерительных устройств отличаются индексами. Каждая из приведенных пяти модификаций Меркурий 201 имеет свой предел измерения силы переменного тока, свой способ вывода расхода электроэнергии на лицевую панель. Максимальных рабочий ток устройства составляет от 5 до 10 А, способ индикации показаний бывает как жидкокристаллическим, так и механическим.
Принцип работы счётчика Меркурий 201 состоит в том, что первичные сигналы потребления электроэнергии формируются датчиками напряжения и тока. Потом они поступают на преобразователь, управляемый микроконтроллером. После расшифровки сигналы подают информацию к устройству вывода механического или жидкокристаллического типа.

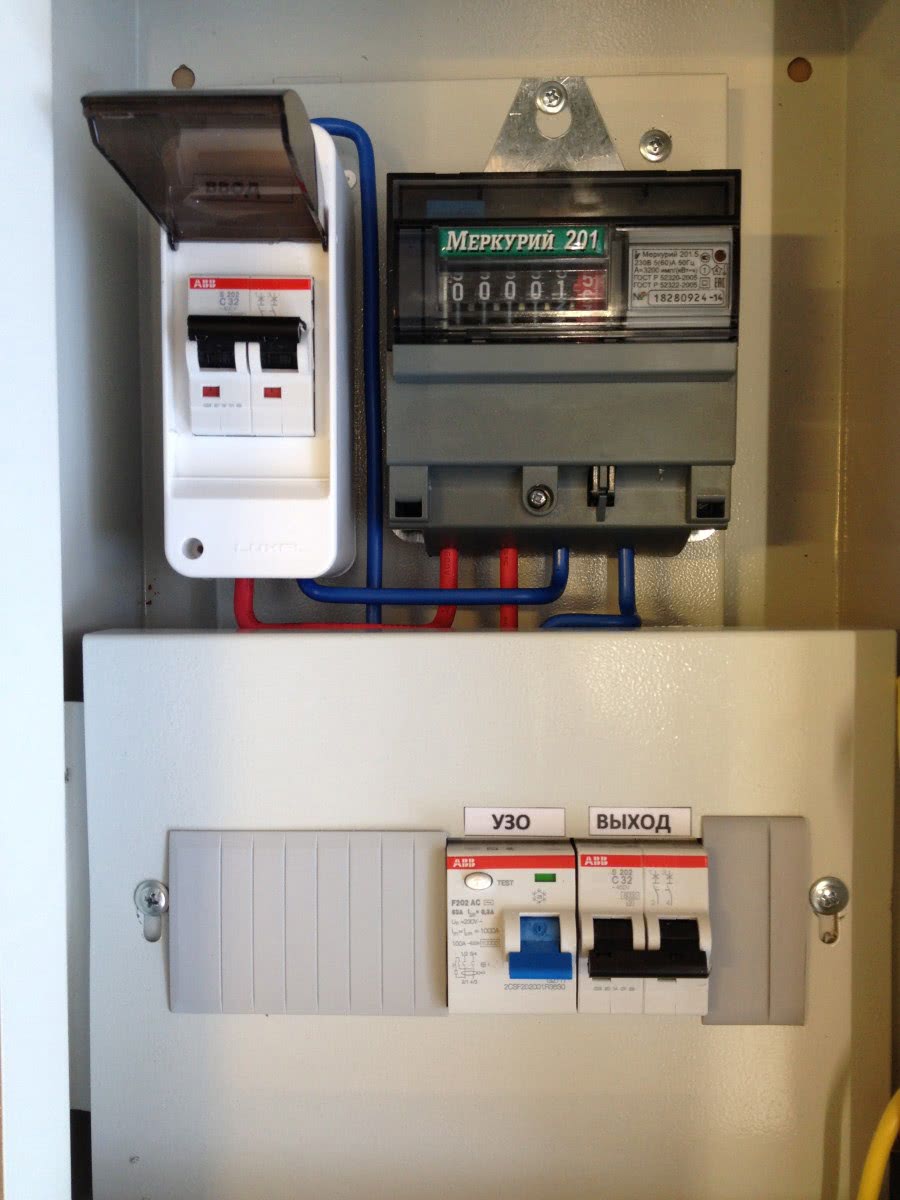

Схема подключения ЭМ, расположенного на общем электрощите этажа (СНиП )
Счётчик электроэнергии Меркурий 201 предназначен как для самостоятельного учёта расхода электричества, так и для работы в автоматической информационно-измерительной учётной системе.
Сейчас счётчики марки Меркурий 201 — наиболее доступные и точные. Они заменяют старые устройства учёта расхода электроэнергии с вращающимися дисками.
Это интересно: Очистка воды от извести из скважины: разбираем вместе
Преимущества и недостатки
При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.
По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.
Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.
Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:
- достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
- не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
- не каждому производству выгодно переходить на ночные смены работы;
- отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.
Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.
Возможна ли установка трёхфазного прибора в однофазной сети
Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.
Подключение трёхфазного счётчика вместо однофазного вполне возможноФОТО: rabotiagi.com
Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.
Модельный ряд
Аппарат является современным однофазным электросчетчиком. Предназначен, для того чтобы использовать его в жилом секторе бытового учета. Это самый распространенный однотарифный счетчик. Его создает компания «Инкотекс». Серия представлена некоторыми модификациями. Есть модель 2012, 2014, 2015, 2016, 20122, 2017 и 2018.
Электросчетчик меркурий 201 один из самых популярных
Компания разрабатывает и производит электронные учетные однолинейные приборы с энергоресурсом и автоматизированной условной системой учета. На данный момент поставляется больше 120 учетных модулей с качественным автотрансформатором, катушкой индуктивности, дросселем, электрической и магнитной обмоткой, которые могут обозначаться по-разному.
Обратите внимание! Отличие заключается в высокой надежности, функциональности, качестве и современном графическом элементе дизайна. Технические характеристики счетчиков Инкотекс. Технические характеристики счетчиков Инкотекс
Технические характеристики счетчиков Инкотекс
Особенности в конструкции
Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:
- безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
- возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
- два способа отображения информации.
По последнему признаку счетчики делятся на:
- электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;

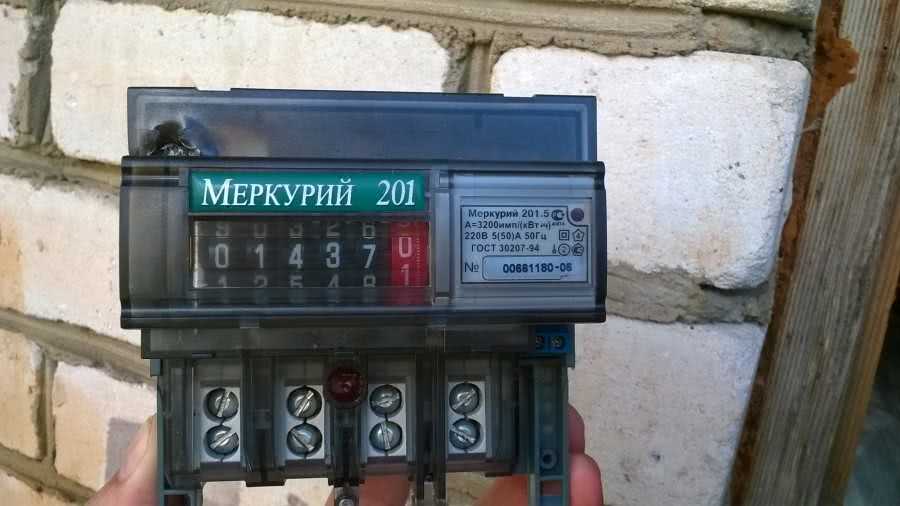

- электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).
В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.
Электронный счетчик электроэнергии Меркурий 201,2
Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.
Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.
Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:
- оптрон — импульсный выход (телеметрия);
- встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
- оптопорт. Предусмотрена функция «электронная кнопка»;
- микропроцессор;
- PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.
Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:
- относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;
- труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.
«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.
Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения
Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика
Также нужно обращать внимание на соответствие по мощности и диаметру
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.

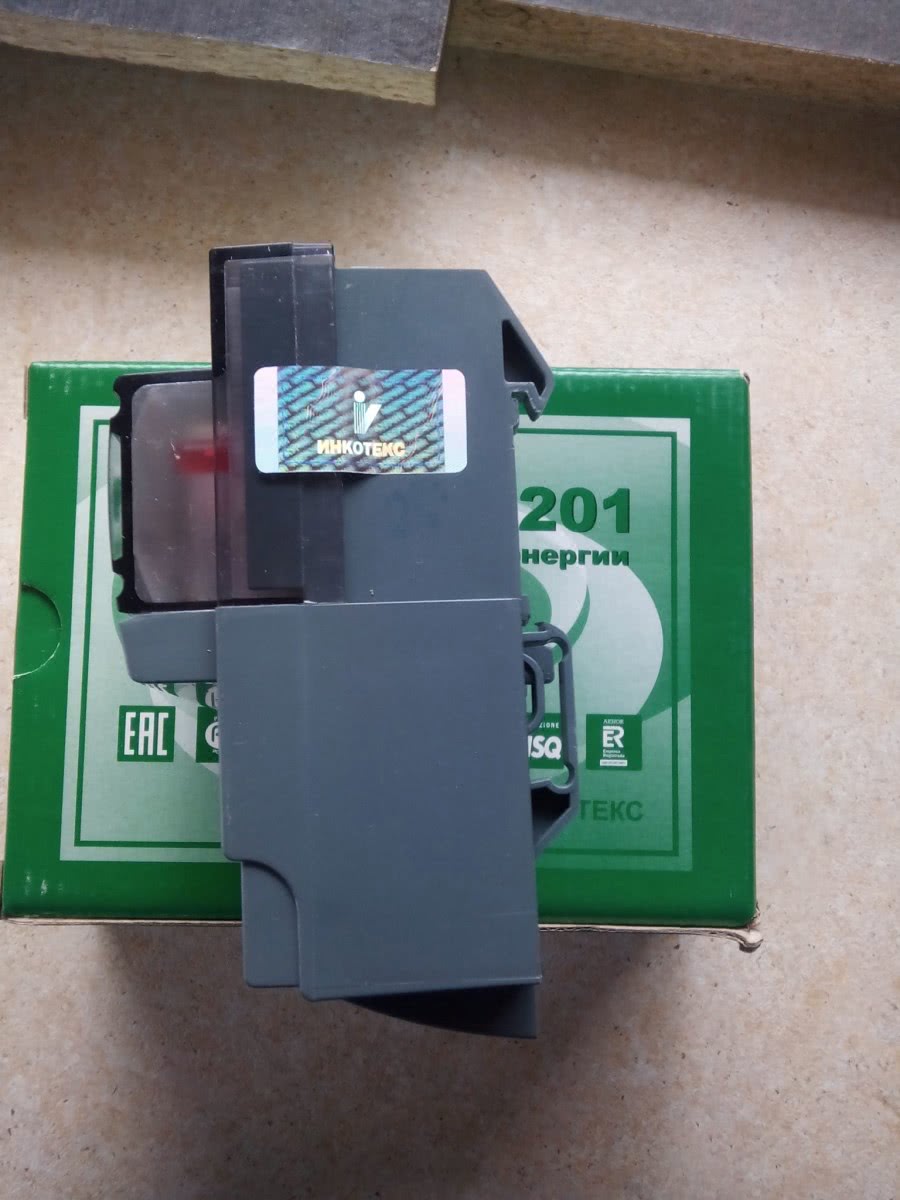

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Watch this video on YouTube
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет
Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
Обзор трехфазного электросчетчика марки Меркурий 230
Обзор однофазного электрического счетчика Энергомера СЕ 101
Как правильно выбрать и какой лучше поставить электросчетчик в квартиру
Как поменять счетчик электроэнергии в квартире или частном доме?
Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие
Что делать если остановился или сломался электросчетчик в квартире?

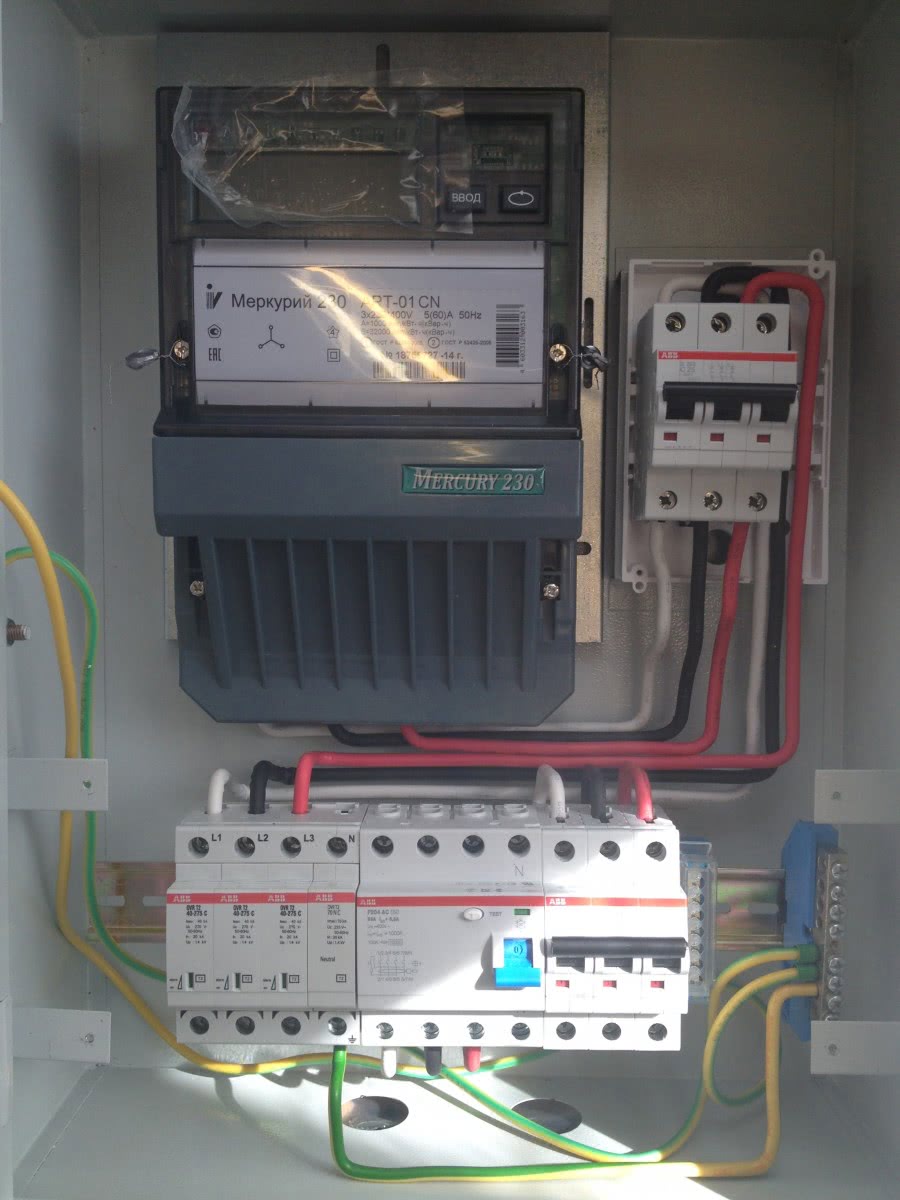

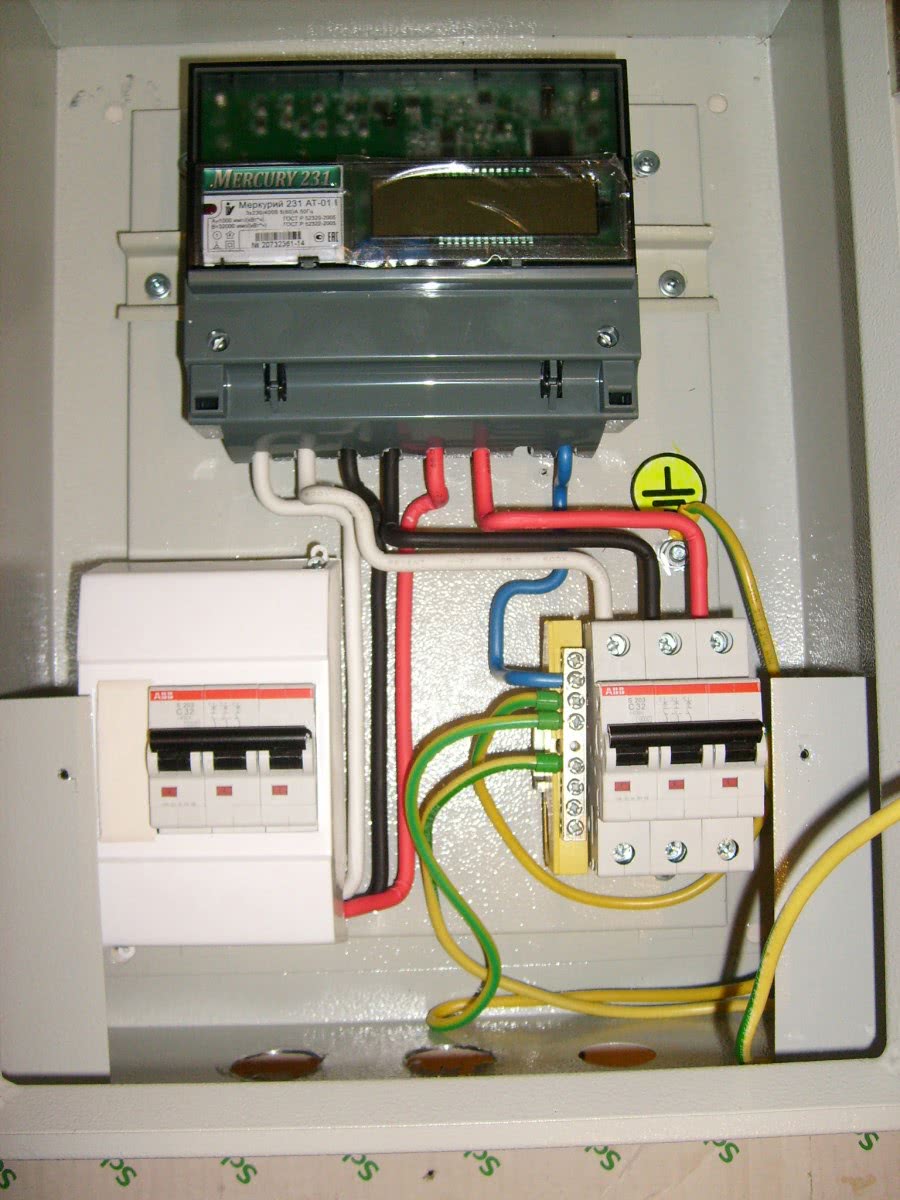

Схема подключения трехфазного счетчика «Меркурий»
Выбор наиболее подходящий схемы подключения зависит от типа контролирующего прибора учета. Трехфазные могут работать в условиях стандартных электрических сетей в 220В.
Для оборудования прямоточного типа сила пропускаемого тока не должны превышать 100 А. В результате это становится причиной ограничения эксплуатации прибора по мощности, которая достигает не более 60 кВт. Устройство оснащено клеммными контактами, их отверстия предназначены для подключения проводов с небольшим сечением. Как правило, сечение такой проводки колеблется в пределах 25 мм.кв.
Электронные трехфазные электросчетчики имеют стандартную схему подключения, которая указана на задней крышке прибора. Установка не вызывает никаких сложностей.
