Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

Оглавление

Виды кронштейнов для крепления желобов

Конструкция водоотвода предусматривает и способ крепления водоотводного желоба к краю крыши. Крепление производится с помощью специальных элементов крепления – кронштейнов.
В зависимости от материала желоба производителями комплектуются и система крепления желобов.

Связанно это во многом с тем, что кронштейны должны соответствовать по форме и цвету желобов. Например, коробчатые виды желобов проблематично закрепить кронштейнами для круглых видов систем.

Крепление кронштейнов предусматривает их закрепление в несколько способов, и это очень важный момент, поскольку от выбора типа крепления будет выбираться место фиксации кронштейна:

фронтальные кронштейны необходимы для крепления к ветровой доске, они регулируются, однако, при установке требуют большого внимания, поскольку нужно четко соблюдать уклон желоба;
плоские выгнутые кронштейны предназначены для крепления к стропильной системе кровли или к крайней доске обрешетки;
универсальный тип кронштейна позволяет проводить крепление, как к ветровой доске, так и к стропильной системе или обрешетке.

Важно знать, что при монтаже кронштейнов следует соблюдать угол наклона в сторону слива и придерживаться определенного расстояния для равномерного распределения нагрузки на желоба при обледенении или большом количестве воды.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

на линию длиной 10 м и меньше – 1 водосток;
если длина желоба превышает 12 м – 2 отвода;
для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

N – искомое значение;
L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

Измерить расстояние от отмостки до края крыши.
От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Сооружение внешнего водоотвода

Установка внешнего водостока для плоской крыши производится только в теплых регионах с количеством осадков не более 300 мм/год. В некоторых случаях систему слива дополнительно оборудуют песчаным фильтром, который ставится на выпускное отверстие.

Сам «выпуск» выходит не в ливневую систему, а специальный резервуар. Такая система помогает избавляться от воды там, где нет ливневой системы. Также фильтрованная вода из резервуара пригодна для питья.

Неорганизованный

уклон делается

Для неорганизованного типа сливной системы требуется дополнительное усиление свесов на карнизах. Для этого их требуется оббить оцинкованной сталью, которая используется для кровельных работ, а уже поверх укладывать рулонное покрытие в два слоя с нахлестом.

Если для покрытия кровли используется мастика, то усиление делается аналогично, просто необходимо чередовать жидкий настил с армирующей прослойкой.

Организованный

Для организованного водостока наклон делается аналогично неорганизованному. Чтобы сделать такую систему слива требуется:

Выбрать трубы из алюминия или ПВХ, которые будут разрезаны по своей длине пополам.
В стене под всем стоком с крыши на высоте 15-20 см пробить отверстия по анкерные крюки или специальные крепления. Рекомендуется делать небольшой наклон труб к сточной воронке.
Установить эти детали так, чтобы в них можно было поместить трубы.
Части труб поместить в соответствующие пазы и соединить между собой. Можно укладывать детали слива в нахлест или закреплять между собой с помощью сварки (пайки).
В одной из частей слива (со стороны, куда идет наклон труб) требуется установить водоприемную воронку, которая будет соединятся со стояком.
Вертикальная сливная труба крепится к стене с помощью кронштейнов и хомутов.

Края половинок труб, которые находятся под стоком требуется закрыть с помощью заглушек, чтобы вода текла только в воронку.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

легкий вес;
устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
морозостойкость;
простота крепления;
доступная цена;
разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

Поврежденная деталь не подлежит ремонту.
Разрушается, трескается при сильном ударе, падении.
При нагреве расширяется.
Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

алюминиевыми;
медными;
цинк-титановым;
стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
Не горит.
Элементы прочные и надежные, устойчивы к механическим повреждениям.
Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Основные этапы монтажа системы водоотвода

Выполнение монтажных мероприятий по установке слива на скатную кровельную конструкцию не вызывает особых затруднений и поэтому выполняется своими руками

Хотя технологически процесс имеет определённые нюансы, которые важно учесть при проведении всех работ, чтобы конструкция получилась надёжной. В случае, когда домовладелец неуверен в своих строительных талантах, можно переложить все работы на бригаду квалифицированных рабочих

Обусловлено это тем, что производителями комплектующих для водостоков даётся гарантия на всю выпускаемую продукцию. Поэтому если в процессе транспортировки или установки составных частей, системы отвода дождевой воды будут нанесены механические повреждения любому элементу, то на него гарантия не распространяется. Если же работы выполняют специалисты, то и ответственность будет лежать на них. Если же домовладелец решил проводить все монтажные работы своими руками, то он должен понимать, из каких этапов состоит такой монтажный процесс.

Установка крепёжных кронштейнов для желобов.
Непосредственный монтаж желобов.
Установка сточных труб и держателей для них.
Монтаж системы отвода дождевой воды в резервуар или отведённое для этого место.

Также важно определиться какой материал планируется использовать для водостока, а также с формой и расцветкой будущей конструкции. На следующем этапе проводят расчёты расходных материалов

Затем проводят закупку всех комплектующих и только после этого переходят к самим монтажным работам, которые будут рассмотрены максимально подробно.

Устройство системы с подземным резервуаром: схема

Большая емкость, установленная возле дома, сможет удовлетворить потребность в воде на 50 %. Благодаря специальной разводке дождевая вода будет поступать к точкам водоразбора, не требующим высокого качества жидкости: к туалетным бачкам, кухонным и поливочным кранам. Но и в этом случае устанавливаются фильтры.

Резервуар можно установить под водосточной системой на поверхности, в подвале или в котловане, вырытом около дома. Мы выберем третий вариант, при котором емкость будет полностью погружена в грунт, следовательно, не станет занимать свободный участок возле здания и не портить красивый пейзаж своим технологичным видом.

Схема монтажа подземного резервуара

Еще одно преимущество заглубленного в почву резервуара: охлажденная дождевая вода является неподходящей средой для развития бактерий, следовательно, она не «зацветет».

Выбираем емкость объемом 2,5-3,5 тыс. литров, и, исходя из ее габаритов, подыскиваем место для установки. Кроме размеров при рытье котлована обязательно учитываем горизонты грунтовых вод и уровень промерзания.

Глубина ямы должна быть примерно на 70 см больше высоты емкости, так как 20 см – гравийно-песчаная подушка, 50 см – слой земли над резервуаром (промерзающий в средней полосе и северных регионах в зимний период).

Далее действуем по схеме:

достаем грунт, лишний отвозим в сторону;
устраиваем гравийно-песчаную утрамбованную подушку;
в центр котлована устанавливаем резервуар;
засыпаем его со всех сторон смесью грунта и песка;
устанавливаем насосное оборудование и трубы (водосточные и ведущие в дом).

Безусловно, до подключения электрооборудования необходимо наладить систему подачи воды с крыши и сделать внутреннюю разводку. Установка водостоков происходит традиционным способом, труба через люк подает воду в емкость.

Трубопровод из резервуара ведет к определенным, выбранным заранее точкам. Внутри дома, в подсобке или в подвале, оборудовано место для установки насоса, фильтров, контролирующего оборудования.

Схема составных частей системы

Схема использования системы сбора дождевой воды: 1 – датчик уровня воды; 2 – поплавковое устройство; 3 – фильтр; 4 – поверхностный насос; 5 – резервуар с водой; 6 – сифон; 7 – фильтр

После монтажа и подключения необходимо произвести контрольный пуск: залить в емкость воды и включить насос. Если все в порядке, жидкость быстро поступит к точкам водоразбора.

Емкость не должна пустовать, так как подвижки грунта могут вызвать деформацию корпуса. Если в период засухи вода заканчивается, необходимо наполнить ее из основного источника. Чтобы не измерять уровень воды с помощью подручных средств, можно с внутренней стороны на стенке нарисовать своеобразную шкалу с делениями в долях или литрах.

Расчет водосливных систем

Любая водосливная система для кровли будет эффективно справляться со своими задачами только тогда, когда выполняются два обязательных условия:

Правильно рассчитываются элементы системы. Не имеет критического значения, из каких материалов сделан водосток: из пластика или металла

Зато очень важно выбрать для строения оптимальные технические параметры системы. Имеются в виду не только диаметры желобов и труб, но и количество поворотов, угольников, соединителей, заглушек и прочих доборных элементов

Отсутствие даже одного из них нарушает работоспособность всей системы, придется еще раз отправляться в магазин за покупкой.
Расчет водосточной системы

Технически грамотная установка
По неизвестным причинам большинство строителей обращает внимание только на угол наклона желобов. Безусловно, это очень важный параметр, но далеко не единственный
Нужно смотреть еще и на расстояние между крюками и кромкой кровли, удаление желоба от карнизной доски. Эти значения увязываются с размерами и углом наклона скатов. Если расчеты сделать неправильно, то часть воды будет попадать не в желоба, а стекать мимо них. Какие негативные последствия появятся для фасадных стен – всем отлично известно.
Важно обращать внимание на расстояние между желобами

Устройство и виды водосточных систем

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
Организованный внутренний дождевой сток с крыши. Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Монтаж своими руками

Водосточную систему легко установить самому при наличии минимальных навыков строительства и инструментов. С учетом архитектурных особенностей здания, комплект элементов для монтажа водосточной системы может разниться.

В основном вам потребуются:

Выбор мест для стоков крыши напрямую зависит от длины свеса кровли. Если длина крыши не превышает 10 метров – устанавливается один сток. В случае, если крыши дольше – применяют два стока.

Для осуществления самостоятельного монтажа дренажной системы водоотвода с крыши, вам потребуется ряд следующих инструментов:

болгарка и набор сменных фрез для металла или пластика;
сварочный аппарат (по необходимости);
шуруповерт;
молоток;
дрель;
герметик;
вальцы;
ватерпас;

Пошаговое руководство по монтажу водостока:

Определите места расположения водосточных труб и прикрепите воронки, в которые будет попадать стекающая по желобу вода.
Установите уровень желобов, определив его при помощи натянутого шнура.
Кронштейны второстепенного значения устанавливают, ориентируясь на натянутый шнур, примерно на расстоянии в 60 см, но не дальше, чем 10 см от воронок, муфт и углов.
Монтаж желобов начинается от воронки. Стыкуются они при помощи специальных соединений краев желоба и воронки, которые при взаимодействии посредством легкого надавливания защелкиваются.
Длину желобов можно подогнать при помощи пилки по металлу.
Монтаж угловых элементов желоба следует проводить по меткам, аналогично воронкам и желобам, размещенным по соседству.
Торцы желобов закрываются при помощи заглушек.
Монтаж труб начинается от угловой воронки. При небольшом выносе крыши, используют муфту или комплект из одно- и двухмуфтового отводов.
Под отводом монтируется кронштейн трубы.
Между собой трубы соединяются при помощи муфт. Под ней монтируют кронштейн с хомутом.
Установка тройников производится в аналогичном муфтам порядке.
Если все элементы конструкции крепятся при помощи защелок, то нижняя часть отвода приклеивается к трубе.

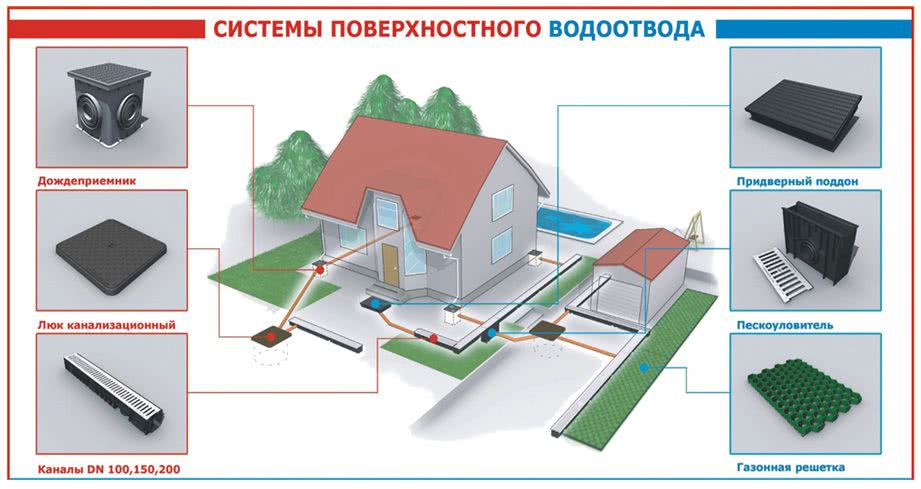

Кроме установки водоотводной системы с крыши здания, следует подумать и о других важных моментах.

Предшествует установке водоотводной системы гидроизоляция крыши, особенно, если крыша старая и с явными повреждениями. Чтобы спасти свой дом от потопа, следует тщательно гидроизолировать крышу, тем самым уберечь себя от нежелательных последствий. Гидроизоляционные работы стоит проводить в период, когда крыша сухая. Стоит отметить все возможные места течь и заделать их.

Кроме гидроизоляции крыши, стоит подумать и о подвале. Гидроизоляция подвала изнутри обязательна, даже если вы предусмотрели вариант отвода поступающей из крыши воды. Справиться с этой задачей помогут системы водоотвода со двора от дождевой воды, дабы подвал не затопило.

Система водоотвода, кроме самих труб и желобов, состоит и из дополнительных материалов, позволяющих надежно монтировать водоотводную систему.

При выборе системы водоотвода, следует учитывать количество осадков в вашем регионе. От этого зависит диаметр труб для стока воды. Они должны легко выдерживать обрушившиеся на них тяжести в виде воды.

Крепление желобов осуществляется при помощи кронштейнов. Держатель желоба крепится к стене специальными шурупами. Трубы к стене крепятся при помощи хомутов.

Последовательность работ при монтаже системы водоотвода

Производить сборку системы отвода воды с крыши лучше всего до монтажа кровельного покрытия, это поможет в дальнейшем правильно разместить листы покрытия, капельники и гидроизоляционную плёнку на карнизе. Кроме того, дальний от стены край желоба, в самой высокой части уклона, должен быть минимум на 3 см ниже плоскости ската. Это делается для того, чтобы пласты снега, падающие при таянии, не сорвали желоб. Водосточная труба должна быть закреплена не ближе 5 см к стене здания во избежание её намокания.

Основная монтажная последовательность при сборке элементов водосточной системы заключается в следующем:

размечается и выставляется по уровню первый кронштейн, закрепляем его на стропило или на карнизную доску в зависимости от конструкции крыши;
следующим ставится крайний кронштейн с учётом выбранного угла наклона;
затем по мерному шнуру выравниваются и закрепляются промежуточные кронштейны с желательным шагом около 60 см;
под угловые желоба кронштейны крепятся так, чтобы они надёжно держали элемент и соединители;
собирается желоб с заглушками и крепится в кронштейнах с соединителями, сохраняя тепловой зазор между элементами;
закрепляем капельник для стекания конденсата и защиты деревянных конструкций карниза;
в желобе через соединительный элемент крепится воронка;
монтируется защитная решётка;
с помощью колена определяется точное место крепления водосточной трубы к стене здания;
по уровню выставляются места крепления кронштейнов для труб не реже 60 см;
пропускается через трубы кабель подогрева;
собираются воронка, колена и трубы и последовательно закрепляются в кронштейнах;
при необходимости нижний край соединяется с местной ливневой канализацией;
стыки герметизируются.

Избежать недочётов и порчи материала вам поможет консультация специалистов, к которой следует прибегать в случае неясностей и любом сомнении в правильности решения. Необходимо следить за тем, чтобы кронштейны не находились в месте стыков желобов между собой, с воронками и угловыми конструктивными элементами. Нужно заранее выбрать место слива дождевой и талой воды и оборудовать его надлежащим образом.

Принципы монтажа

В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:

Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега.
Водосточные стояки размещают на каждом внешнем и внутреннем углу здания. В эти места подводят ливневую канализацию, устанавливают емкости для сбора воды или делают песчано-гравийную подушку. Расстояние от окончания водосточной трубы до земли не должно превышать 40-50 см во избежание размытия грунта и разрушения фундамента.
Кронштейны размещают на расстоянии не более 50-60 см друг от друга. Чем тяжелее водосливы, тем меньше делают шаг между креплениями.

Установка кронштейнов

Монтаж слива для кровли своими руками

Монтаж водосточной системы происходит по следующему плану:

Первыми крепятся держатели для желоба. Максимальное расстояние между ними не более 900 мм.

Укладывается в держатели желоб. Желоба соединяются между собой соединительными планками.

Важно: на этом этапе крайне важно внимательно соблюсти необходимый угол наклона, для этих целей можно использовать обычный шнур. Нужный угол наклона указывается в инструкции к водосточной системе

На концах желоба устанавливают заглушки.

Воронка устанавливается по центру или с краю желоба и крепится кронштейнами. К воронке фиксируется угловое колено (отводит водосток ближе к стене дома).

Далее аналогичная работа производится со всех сторон дома.

После того как верхняя часть системы собрана монтируются водосточные трубы.

Важно: трубы собираются сверху вниз!

Крепятся трубы к стене кронштейнами.

Важно: расстояние от трубы до стены дома не менее 4 см. При более плотном прилегании трубы есть риск образования конденсата на стене и развития грибка

К нижней части трубы крепится отвод. Расстояние до земли от уровня отвода от 20 до 30 см.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
Количество воронок и сливов определяется количеством стояков.
Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
На каждый скат ставиться по две заглушки на лоточную конструкцию.
На каждый стояк устанавливается по два отвода.
Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

ножовка по металлу;
ножницы по металлу;
перфоратор для сверления стен под крепление стояков;
шуруповёрт
длинный шнур, рулетка, карандаш;
уровень, отвес;
плоскогубцы;
киянка, молоток;
стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Монтаж внутренних водостоков

В состав внутренней водосточной системы входят следующие основные элементы:

воронка водоприёмника;
стояк;
отводная труба;
выпуск.

Для того чтобы эта система работала в любое время года, водоприёмные воронки нельзя устанавливать рядом с наружными стенами дома, иначе в зимнее время они будут замерзать.

Монтаж внутреннего водостока выполняется в определённой последовательности.

Установка воронок. Если плиты перекрытия уже установлены, то можно монтировать воронки. Если перекрытия ещё нет, то начинать надо с монтажа стояков. Со стояком воронка соединяется при помощи компенсационного раструба, чтобы при внешних деформациях не произошёл разрыв соединения.
Монтаж стояков и труб для отвода воды от воронок. Трубы, соединяющие воронки и стояки, должны быть уложены с уклоном. Диаметр стояка должен быть равным или превышать диаметр воронки. Если диаметр труб не более 110 мм, то они идут в бухтах и запускаются сверху вниз. При больших размерах трубы устанавливаются снизу вверх. Стояки крепят через каждые 2–3 метра.
Укладка горизонтальных трубопроводов. Их монтаж выполняется так же, как и канализационных труб, но уклон делают порядка 2–8 мм на метр. Для труб диаметром 50 мм прочистки устанавливают через 10 м, а если их диаметр 100–150 мм, то через 15 м.

поверхность кровли делится на участки;
на один стояк должно приходиться не более 150 м2 кровли;
кровля здания должна иметь уклон порядка 1–2 %, который направлен в сторону воронок;
при выборе диаметра труб надо учитывать, что 1 см2 трубы способен эффективно отводить воду с площади в 1 м2, диаметр труб может быть от 100 до 200 мм;
для внутреннего водостока понадобится прокладка подземного водосборного коллектора, который выходит в канализационную систему;
чтобы обеспечивать отвод воды на протяжении всего года, стояки должны устанавливаться в отапливаемой части здания;
соединение водоприёмной воронки и кровли дома должно быть герметичным, чтобы вода не поступала под кровельный материал;
воронки необходимо закрывать решётками, чтобы мусор не падал в водосточную систему и не засорял её;
все соединения должны быть герметичными, во время монтажа стояков все трубы соединяются при помощи сварки.

Внутренние водосточные системы могут быть таких видов:

самотёчные — сбор и отведение воды осуществляется по желобам, расположенным с уклоном. Такая система только частично заполняется водой;
сифонная — полностью заполняется водой, которая попадает в воронку, а затем в стояк. За счёт возникающего разрежения происходит принудительное удаление воды, поэтому такой способ более эффективен.

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Как закрепить водосток: пошаговый монтажный инструктаж
