Фундамент на сваях для газобетонного строения

Заливка плитного фундамента

Достоинствами плитного фундамента являются:

Основа прочная, благодаря чему блоки из газобетона не трескаются

Даже в том случае, когда в почве происходят изменения, на прочности всего дома это не скажется.
Можно заливать в любом виде грунта.
При заливке не принимается во внимание уровень грунтовых вод.
Прост в изготовлении.
Долговечен.. Монолитные плиты для фундамента хоть и требуют больших вложений, но в эксплуатации имеют больше плюсов Источник subscribe.ru Но несмотря на все позитивные качества, плитный бетон имеет и свои недостатки:

Монолитные плиты для фундамента хоть и требуют больших вложений, но в эксплуатации имеют больше плюсов Источник subscribe.ru Но несмотря на все позитивные качества, плитный бетон имеет и свои недостатки:

• необходимо затратить много усилий при земляных работах;
• не позволяет делать подвальные помещения;
• требует больших финансовых затрат.

Преимущества и недостатки свайно-ростверкового фундамента

Свайно-ростверковый фундамент — одно из самых часто применяемых видов основания в частном строительстве. Востребованность конструкции объясняется наличием множества плюсов:

• низкая стоимость и возможность самостоятельного монтажа — главные достоинства, позволяющие уменьшить сметную стоимость строительства;
• универсальность — подходит для всех грунтов, при условии правильного выбора типа свай;
• монтаж можно проводить в любое время года;
• длительный срок эксплуатации, в зависимости от материала свай — от 25 до 100 лет;
• возможность устройства фундамента на участках с перепадами;
• несущая способность до 20 тонн на одну сваю;
• небольшой объем земляных работ и возможность сохранить благоустройство на участке.

Такой тип фундамента отлично подходит в качестве основания для дома из легких пено- и газоблоков, а вот кирпичный дом требует обустройства свайно-монолитного основания, в состав которого тоже входит ростверк.

Ростверковый фундамент имеет свои минусы:

• необходим детальный расчет свайного поля;
• основание требует утепления и гидроизоляции;
• сложность ремонта металлического ростверка.

Необходимость ремонта во многом зависит от правильности выбора свай. Проблемы чаще всего доставляют винтовые опоры, которые подвергаются коррозии и теряют несущую функцию. В этом случае необходима их замена с частичной разборкой ростверка и использованием подпорных стенок.

Дом из какого материала Вам нравится больше всего?

Дом из бруса 24.95%

Дом из кирпича 18.83%

Бревенчатый дом 14.77%

Дом из газобетонных блоков 15.6%

Дом по канадской технологии 11.54%

Дом из оцилиндрованного бревна 3.9%

Монолитный дом 4.12%

Дом из пеноблоков 3.04%

Дом из сип-панелей 3.23%

Проголосовало: 3154

Какой лучше, сравнение вариантов, плюсы и минусы

Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:

• свайный,
• мелкозаглубленный ленточный,
• цельный бетонный или монолитный
• УШП.

Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.

Свайные фундаменты для газобетона

Фундамент под газобетонный дом чаще строится для 1 этажа.

Плюсы свайного фундамента:

• Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
• Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
• Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
• Очень дешевый вариант фундамента.

Среди недостатков выделяют:

• Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
• Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
• Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
• Предназначены исключительно под одноэтажные дома.

Свайные конструкции подразделяют на несколько типов:

• Винтовые. Материал вкручивается в грунт, как саморезы.
• Набивные. Сваи наполняются бетоном.
• Забивные. В подготовленные отверстия забивается продукция.
• Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.

Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.

Плюсы МЗЛФ:

• Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
• Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
• Его строительство в среднем составляет около 10 дней.
• Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.

Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:

• Если грунт промерзает меньше одного метра – 50 см.
• От 1 до 1.5 метров – 75 см.
• Свыше 1.5 метров – 100 см.

Плитный (монолитный) фундамент для газобетона

Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.

Положительные стороны фундамента:

• Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
• Допустимо использование на любых типах почвы.
• Монолит делается из связующей арматуры, что дает плитам прочность.
• Готовое основание будет играть роль чернового пола.

Среди минусов выделяют следующие:

• Подвальное помещение нужно продумывать заранее.
• Этот фундамент под газобетон стоит больших денег.

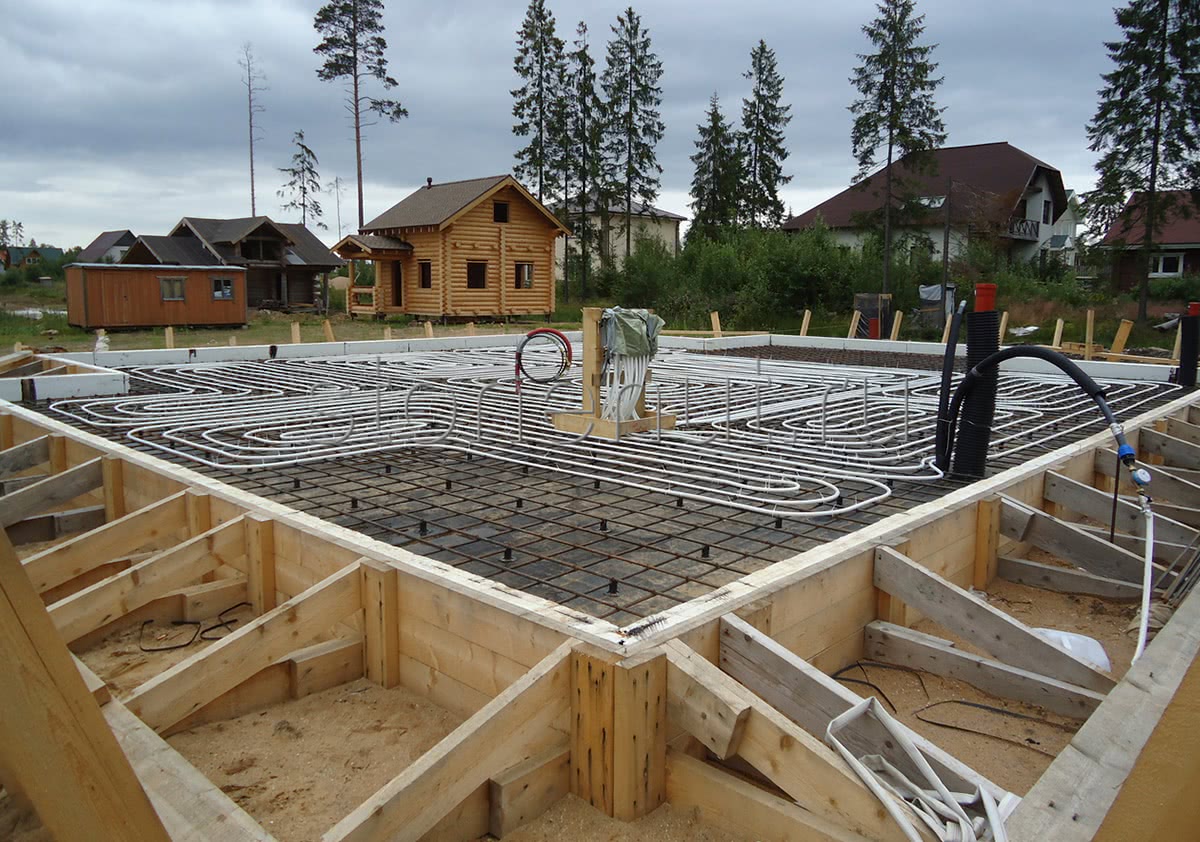

Утепленная шведская плита (УШП)

Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.

Положительные стороны этих плит:

• Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
• Допускается производить монтаж на слабых почвах.
• Плиты утеплены со всех сторон пенополистиролом.
• Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
• Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.

Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.

Виды свай

Классификация свай:

1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

• небольшое количество земляных работ;
• возможность сделать все самостоятельно, без привлечения специалистов;
• легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
• возможность обойтись без специальных устройств.

Устройство фундамента на винтовых сваях

Существует два метода установки ВС — это ручная установка и механизированный способ. Вручную устанавливают сваи длиной не более 2,5 м и диаметром до 108 мм. Опоры больших размеров монтируют с помощью специальной механизированной установки.

Установка ВС вручную

Для установки винтовых опор понадобится ручной бур, рычаги в виде водопроводных труб, отвес или лазерный уровень. Устанавливают ВС следующим образом:

1. На строительном участке делают разметку поля под сваи.
2. В точках установки ручным буром делают воронки глубиной 30 см. Это облегчит вертикальную установку стойки.
3. При отсутствии монтажных отверстий в верхней части ствола, их вырезают газовым резаком.
4. С двух сторон в отверстия вставляют отрезки водопроводных труб.
5. В работе участвуют 3 человека. Два работника с помощью рычагов вращают ствол, третий рабочий контролирует и удерживает опору в вертикальном положении.
6. Лазерным нивелиром отмечают проектную высоту наземной части стволов свай.
7. Угловой машинкой с абразивным кругом удаляют лишние части опор.
8. К верхним концам свай приваривают металлические оголовки для монтажа конструкций ростверка.

Погружение винтовой опоры вручную Шаг между опорами не должен превышать 3 м. Если расстояние между двумя ВС больше, посередине ставят дополнительную стойку.

Механизированная установка

Для механизированного монтажа винтовых свай применяют специальную технику, оснащённую силовой установкой, обеспечивающей захват оголовка опоры и её вращение.

В течение рабочей смены (8 часов) таким методом можно заполнить свайное поле средних размеров — 30х30 м. Скорость установки опор зависит от их длины и состава грунта.

Безусловно, механизированный способ монтажа ВС будет стоить гораздо дороже. Но этот недостаток компенсирует сокращение сроков строительства дома из пеноблоков.

Начинать строительство пеноблочного дома на винтовых сваях лучше всего в конце зимнего сезона. Это даёт возможность выполнения дальнейших строительных работ в летнее время. Кладка стен из пеноблоков связана с «мокрыми» процессами, что целесообразно делать в тёплую погоду.

Механизированный способ установки винтовой сваи на видео:

По расчётам специалистов, дом из пеноблоков на свайном фундаменте может простоять достаточно долго от 50 до 100 лет без капитального ремонта основных несущих конструкций. Устройство ленточно-свайных оснований зданий из ПБ на винтовых опорах является наиболее выгодным вариантом из всех видов свайных фундаментов.

Устройство своими руками

Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:

Расчет расположения свай

В местах значительной нагрузки сваи располагаются кустами

Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.

При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.

Последовательность самостоятельного расчета:

• план домостроения делим на прямоугольники;
• в углах, местах пересечения стен отмечаем точки для установки опор.

Расчет опорной площади

Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.

Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.

Подготовка участка

Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:

Устройство буронабивных свай

Перед заливкой свай бетоном устанавливают каркас из арматуры

После завершения всех подготовительных работ отмечаем места установки опор.

Этапы:

1. Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
2. На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
3. Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
4. Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
5. Формируем верхнюю часть сваи.

Устройство винтовых свай

Винтовые сваи применяются для монтажа фундамента под легкие постройки.

Этапы:

1. Сверлим ручным буром отверстие под скважину глубиной полметра.
2. Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
3. Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.

Устройство свай в вечномерзлой почве

Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.

Устройство ростверка

Перед заливкой ростверка смонтируйте все коммуникации

После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.

Этапы монтажа бетонной обвязки:

1. Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
2. Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
3. Укладываем гидроизоляционный материал.
4. Монтируем металлический каркас.
5. Заливаем бетон.

После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.

При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Данный тип фундамента является самым распространенным и недорогим для дома из газобетона. МЗЛФ применяют на нормальных слабопучинистых грунтах. Смысл такого фундамента в том, что он закладывается выше глубины промерзания грунта, что существенно экономит деньги на бетоне. От сил морозного пучения спасает утепленная отмостка и утепленный цоколь, которые не позволяют морозу пройти под фундамент и уменьшают глубину морозного пучения.

Достоинства и недостатки МЗЛФ:

1. Простота и невысокая стоимость.
2. Достаточная прочность для двухэтажного дома.
3. Хорошая площадь опоры фундамента.
4. Справиться с его возведением может один человек.
5. Нельзя использовать на пучинистых и мерзлых грунтах.
6. Сложность возведения на неровных участках (склонах).

Под мелкозаглубленной лентой устраивают песчаную подушку толщиной 20-50 см и слой щебня 10-20 см.

Подземная часть фундамента может составлять от 30 до 50 см, а цоколь – от 30 до 60 см. Высота цоколя может быть в принципе любой, но не меньше 30 см. Чем высота ленты больше, тем жестче получается фундамент.

• Для длинных стен нужно применять более высокую ленту фундамента.
• Для МЗЛФ делаются полы по грунту с предварительной засыпкой цоколя песком и трамбовкой.
• Отмостка делается шириной около метра, обязательно утепленная пенополистиролом толщиной 5-10см.
• Также нужно соблюдать наклон отмостки для отвода воды от фундамента.
• Цоколь фундамента тоже необходимо утеплять, чтобы мороз не смог пройти по ленте фундамента. Смотрите схему.

Строительство

Возведение фундамента своими руками возможно, но требует точного соблюдения строительной технологии. Для каждого типа фундамента существует своя пошаговая система монтажа.

Плитный

Как уже говорилось выше, плитный фундамент отлично подойдёт для газобетонных домов. Фундаментная плита может прослужить до 100 лет при грамотном подходе к строительству. Основа надёжности – правильное армирование арматурными прутьями в диаметре не менее 12 мм. Не стоит экономить на материалах, поскольку именно металлический каркас работает на растяжение и не позволит плите растрескаться в будущем.

Армированную бетонную плиту устанавливают под всю поверхность дома. Параметры плиты должны исходить из проекта будущей газобетонной постройки. Например, для гаражей или бань минимальная толщина составляет 100 мм, а для жилого дома – минимум 200-250 мм

При возведении обязательно уделите внимание гидроизоляции плиты: в нижней части основание гидроизолируется рулонными материалами, а верхняя – обмазочными или напыляемыми

Ленточный

Главным материалом ленточного фундамента является бетон, изготовленный из песка, цемента и воды. Для лучшей прочности необходимо укрепить структуру бетонного основания за счёт железного армирования. Перед возведением нужно расчистить территорию предполагаемой стройки и сделать нужную разметку всех несущих стен. Далее изучаются перепады поверхности и выбирается самая низкая точка, таким образом исключается разница в высоте фундамента. Траншею, дно которой должно быть идеально ровным, можно рыть своими руками либо при помощи специальных машин. Далее на дно укладывается специальная подушка из песка и щебня.

Для заливки рекомендуется использовать заводской бетон, который заливается на дно траншеи слоями по 20 см. Каждый слой необходимо утрамбовывать во избежание образования пустот. Поверхность после окончания работ обязательно выравнивается.

Ленточный фундамент должен как следует высохнуть перед началом возведения стен. Для этого может понадобиться около одного месяца.

Сваи и столбы

Свайный и столбчатый вариант считаются самыми экономными ввиду небольшого расхода материалов, а также высокой скорости возведения.

Сверху оба вида соединяются железным горизонтальным ростверком, на котором потом и строится здание.

Перед укладкой первого ряда блоков необходимо провести гидроизоляционные работы для фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или полимер – цементный раствор на основе сухих смесей. Необходимо тщательно выровнять основание цементно-песчаной смесью.

Стоит уделить особое внимание укладке первого ряда газобетонных блоков, ведь от того, насколько ровно они положены, будет зависеть качество всей постройки. Ровность кладки можно определять с помощью шнура и уровня

Для укладки используется специальный клей консистенции густой сметаны. Клеевой раствор наносят мастерком или кареткой, ширина которых должна быть равна ширине кладки.

Свайный фундамент

Чаще всего, дома из газобетона на площадках с близким залеганием грунтовых вод устанавливают на буронабивных или винтовых сваях, связывая их между собой монолитным ростверком. От столбчатых конструкций они отличаются:

• размерами – диаметр меньше, а длина больше;
• материалом изготовления;
• способом установки.

Закладывают свайные фундаменты глубже максимального показателя уровня промерзания почвы, зафиксированного в регионе строительства.

Особенности фундамента на винтовых сваях

На участках со сложными грунтами (пучинистыми, слабонесущими, просадочными) дом из газобетона рекомендуется возводить на винтовых сваях. Их устанавливают даже в условиях мерзлоты и при монтаже надводных построек.

На металлических сваях с нижней стороны располагаются приваренные лопасти или витки, облегчающие ввинчивание трубы в грунт и обеспечивающие увеличение их опорной площади. Винтовые лопасти, в этом случае, выполняют функцию якоря, закрепленного в прочном грунтовом слое.

В верхней части труб предусматриваются технологические отверстия и могут находиться, или монтироваться позже, оголовки. При небольшом заглублении фундамента (до 2м) сваи допускается вкручивать самостоятельно при помощи 2-3 помощников с использованием дополнительных приспособлений. При большей глубине требуется строительная спецтехника.

После установки полость свай заполняют бетонным раствором. Кроме усиления конструкции, он защищает внутреннюю поверхность металлических труб от воздействия коррозионных процессов.

Для винтовых свай при определении размеров их заглубления следует учитывать:

• длину лопастной части;
• уровень промерзания почвы;
• глубину залегания прочного несущего пласта грунта.

Следует отметить, что в плотный опорный слой почвы винтовые сваи должны входить не менее чем на 300мм. При их вкручивании следует контролировать вертикальные отклонения при помощи геодезических приборов, строительного уровня, или же простого отвеса. Не стоит забывать о том, что даже небольшой перекос может повлечь за собой извлечение винтовых труб и повторную их установку, но уже в другом месте.

Преимуществом винтовых свай является:

• быстрота возведения;
• высокий показатель несущей способности;
• относительная чистота строительной площадки;
• оптимальное решение при перепаде ландшафтных высот.

Особенности фундамента на буронабивных сваях

Кроме возведения малоэтажного дома из газобетона на винтовых сваях, существует вариант установки зданий и на буронабивных сваях. Их широко используют на неровных участках, а также при значительной глубине промерзания почвы.

Скважины под фундамент для частного строения обычно бурят вручную при помощи строительного бура. Его регулируемая по длине штанга позволяет выполнять углубления до 5 метров, а в некоторых случаях – и больше. Современный инструмент имеет возможность выполнения расширений в нижней части каждой из скважин для возможности выполнения опорных подушек.

Из рубероида изготавливается опалубка диаметром, соответствующим размеру сваи, и длиной – на 20-30см больше глубины скважины. «Трубу» вставляют в просверленное углубление и помещают внутрь арматурный каркас несложной формы, размер которого выбирают с учетом высоты будущего ростверка.

Буронабивные сваи без армирования не допускается устанавливать на пучинистых или горизонтально-подвижных грунтах. Они способны выдерживать только осевые нагрузки, так как изгибу, растяжению или боковым усилиям противостоять не могут.

На заключительном этапе в скважину заливают бетонный раствор, уплотняя смесь вибраторами. После окончательного затвердения бетона приступают к устройству монолитной обвязки фундамента, на которую впоследствии будут укладываться газобетонные блоки.

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

Обвязка может быть выполнена:

• монолитной или сборной;
• в виде балок или цельной плиты;
• висячим, наземным, либо заглубленным.

При устройстве монолитного ростверка используется опалубка и в обязательном порядке устанавливается арматура, которая связывается с выпусками свай или ее металлическими оголовками.

Что влияет на выбор фундамента под дом из газобетона?

Начнем с того, что любой кладочный материала (будь то газобетонный блок или другой стеновой камень) нуждается в сплошной опорной поверхности. Это определяет основные типы фундамента, которые оптимально подойдут для дома из газобетона:

1. Плитный.
2. Ленточный – заглубленный или мелкозаглубленный.
3. Свайный с ростверком.
4. Столбчатый с ростверком.

Но определиться с тем, какой фундамент нужен для дома из газобетона, не так просто, как может показаться с первого взгляда. При выборе необходимо брать в расчет множество факторов – тип грунта, уровень грунтовых вод (УГВ) и глубина промерзания почвы.

Склонность грунта к пучению – его способности увеличиваться в объеме при замерзании содержащейся в нем влаги – заслуживает особого внимания. Расширяясь, почва воздействует на основание подобно домкрату, стремясь выдавить его из земли. С годами это ведет к деформациям и образованию трещин на несущих стенах.

Эффективно противостоят пучению фундаменты с опорной подошвой, расположенной ниже уровня промерзания грунта. В этом случае на основание воздействуют лишь касательные нагрузки, компенсирующиеся весом дома из газобетона.

Обустройство гидроизоляции и укладка венцов

Обвязка из бруса, пропитанная раствором против влаги и гниения

Качественная гидроизоляция предохраняет стены здания и его внутренний микроклимат от увлажнения. От точности монтажа первого срубного венца зависит прочность и устойчивость дома. Проекты домов на сваях предусматривают укладку изоляционных слоев, которые защищают коробку дома от проникновения воды снаружи и должны утеплить стены от холода.

Пошаговая последовательность установки венца:

• выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
• прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
• брус готовят путем раскроя по размерам основания вдоль и поперек;
• монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Как сделать своими руками?

Представленная ниже методика позволит возвести свайно-ростверковое основание заглубленного типа без привлечения строительной бригады:

1. Подготовка участка. В начале размечают поле под фундамент, забивая колышки и натягивая леску между ними. Выравнивание уточняют как по периметру, так и по диагонали будущего сооружения.
2. Определяют высоту и горизонталь цоколя, изучая рельеф участка. По отметкам лазерного нивелира натягивают нити, под уровень которых будет заливаться бетонная смесь.
3. Рытье траншеи под ростверк на глубину, равную сумме высоты подземной части ленты и песчаной подушки.
4. Бурят шурфы под сваи на глубину ниже точки промерзания.
5. Укладывают песчаную подушку на дне и заливают яму раствором бетона.
6. Строят верхнее окончания поверх скважины. Для этого можно использовать куски канализационной трубы, листы рубероида, свернутые в трубу или можно сделать опалубку из дощечек.
7. Внутрь каждой скважины с бетоном опускают арматурный прут и задают ему вибрацию, чтобы удалить пузырьки кислорода.
8. После затвердевания раствора переходят к установке армирующего каркаса в ленту.
9. Устанавливают щитовую опалубку по периметру траншеи.
10. Выстилают щиты, стенки и дно траншеи гидроизоляционным материалом таким образом, чтобы листы лежали внахлест.
11. После того, как пленкой будет укрыто все внутренне пространство конструкции, опалубку выравнивают и для надежности выставляют распорки.
12. На дне траншеи выстилают песчаную подушку и переходят непосредственно к заливке бетонной смеси до установленного уровня.

Как возвести ленточно-свайный фундамент своими руками, подскажет видео:

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
