Выбор и монтаж теплого пола под линолеум на бетонное основание

Оглавление

Лучший подогрев под ламинат – инфракрасный

   Инфракрасный пол – наиболее щадящая ламинат новейшая обогревательная система. В ней используется специальная тонкая термоплёнка. Состав покрытия плёнки – графитовый (он же углеродный) или биметаллический (сплав меди и алюминия между полиуретановой плёнкой) – выделяет инфракрасное излучение при подключении к электричеству.

Советуем  Монтаж водяного теплого пола своими руками: советы и рекомендации от профессионалов

   В силу специфики конструкции подготовительные работы для монтажа инфракрасного тёплого пола не требуются. Необходимое оборудование – электропроводка, зажимы – входит в комплект.

   Теплоотражающая подложка, инфракрасная плёнка, выравнивающая подложка, ламинатное покрытие – это слои и они же этапы монтажа инфракрасного тёплого пола. Необходимое оборудование для установки: терморегулятор с датчиком температуры, подложки термоотражающая и влагоотталкивающая, отвертки, скотч, нож, пассатижи, ножницы.

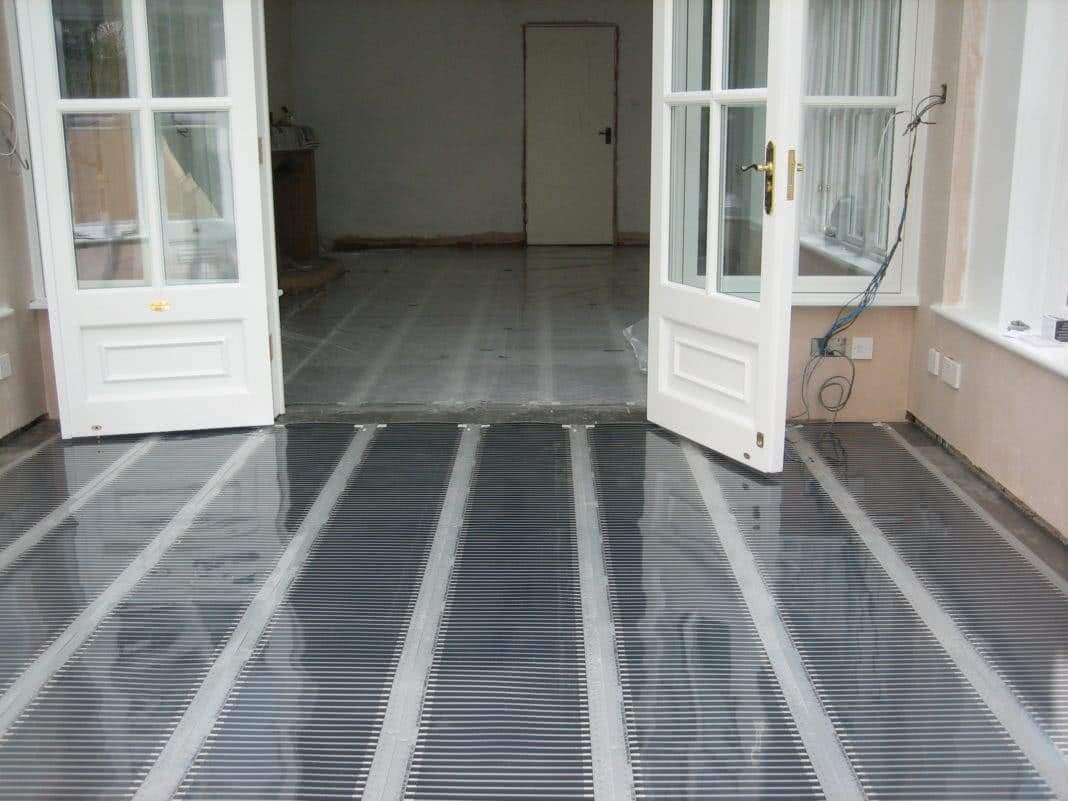

Инфракрасный пол — Фото 10

Монтаж инфракрасного теплого пола под ламинат — Фото 11

   Основные достоинства инфракрасного подогрева ламината:

  • монтаж термополос и подключение к сети проводится за 2-2,5 часа. Применяя инструкцию, его можно укладывать самостоятельно;
  • прогрев равномерный и медленная отдача тепла после отключения;
  • использование электроэнергии более экономичное в сравнении с нагревательным кабелем;
  • не сушит воздух;
  • легкий демонтаж и возможность повторной установки.

    Особенности монтажа инфракрасного тёплого пола под ламинат:

  1. Водоотталкивающей плёнкой и плотным термоотражающим материалом (пенофол, изолон и др.) застилают всю площадь помещения. Термоплёнка размещается только в свободной зоне (минусуется пространство с углами, мебелью, бытовой техникой у стен). Это экономит расходный материал и энергоноситель.
  2. Для фиксирования инфракрасной плёнки зажимами делают вырезы в теплоотражающей подложке.
  3. Термополосы укладывают на удалении от нагревательных приборов (10-50 см).
  4. Нельзя применять утеплители и пароизоляцию с алюминиевым покрытием.
  5. Необходимо заземление.
  6. Примерный расход плёнки:
  • при наличии основного отопителя для подогрева пола требуется инфракрасной плёнки 50% от его площади (90-150 Вт/м2 мощность);
  • если нет других отопителей и плёночный тёплый пол под ламинат нужен как основной источник отопления, расход плёнки до 80% от всего пола (150 Вт/м2 мощность).
  1. Повреждённую плёнку запрещено устанавливать.

Инфракрасный теплый пол под ламинат — Фото 12

  Подробную консультацию об оптимальных соотношениях характеристик ламината и системы «Тёплый пол» дадут в специализированных магазинах.

Выбор линолеума для теплого пола?

В начале статьи мы сделали акцент на сложности выбора линолеума для совмещения с теплым электрическим полом и на страхах о противопожарной безопасности подобного тандема. Поэтому в строительном магазине воспользуйтесь помощью толкового консультанта, не превращайте свой приход в пытку для себя и окружающих.

Что вы должны знать, и как выбрать линолеум, выдерживающий тепловые нагрузки? Прежде всего, необходимо знать, что для монтажа электропола вам нужно рассмотреть следующие виды покрытия:

  • алкидный,
  • резиновый,
  • поливинилхлоридный и т. д.

Важно: линолеум с теплозвукоизолирующей основой существенно снижает теплопередачу

Один из оптимальных и бюджетных вариантов для теплого пола — это поливинилхлоридный многослойный линолеум (ПВХ), который не только богат разнообразием цветовых оттенков, но и подходит для активного использования в условиях квартиры и жилых помещений

Если ваш выбор пал на поливинилхлоридный линолеум, то обратите внимание на максимальную температуру нагрева поверхности и мощность установленного электрического пола. Профессионалы не советуют создавать условия нагрева больше чем 26 градусов, при мощности отопления от 65 Вт/м2 и выше

Недостатки ПВХ:

  • при высокой температуре, может произойти большая усадка и деформация покрытия,
  • в начале эксплуатации присутствует неприятный запах материала, который уходит со временем.

Важно: для здоровой и комфортной терморегуляции человека в помещении, доктора советуют не нагревать пол выше 24 градусов!

Если вы запланировали по максимуму использовать возможности электрического теплого пола, можете обратить внимание на линолеум с виниловым покрытием. Он способен выдерживать более высокую степень нагревания

Важно: в Европе скептически относятся к виниловым покрытиям, это связано с исследованиями уровня пожаробезопасности материала и возможном развитии аллергических заболеваний у людей, постоянно находящихся в помещении. Выбор только за Вами

Достойным вариантом утепления пола является еще один материал — мармолеум. В отличие от синтетического линолеума, данное покрытие изготовлено из натуральных компонентов. В составе мармолеума пробковое дерево, древесная мука, джут и мел, натуральные красители и масла, технология постоянно усовершенствуется. Некоторые характеристики заставляют присмотреться к нему подробнее:

  • высокая износостойкость,
  • экологичность,
  • антибактерицидные свойства материала не позволяют размножаться микроорганизмам на покрытии,
  • при монтаже не требуется тепло- и шумоизоляция,
  • устойчивость к высоким температурным режимам и физическим воздействиям.

Важно: устойчивость мармолеума к высокой температуре предоставляет возможность установить инфракрасный теплый пол. Покрытие легко укладывается на бетонное покрытие в виде плитки или рулона

В процессе монтажа используют строительный силикон или специальную мастику. Мармолиум — отличный выбор для детской комнаты и спальни!

Покрытие легко укладывается на бетонное покрытие в виде плитки или рулона. В процессе монтажа используют строительный силикон или специальную мастику. Мармолиум — отличный выбор для детской комнаты и спальни!

Отметим, что вам могут предложить и другие виды, но вы должны изначально прийти с установкой: «Я покупаю для своей семьи и себя только качественный материал!». Ремонт дома не терпит экономии!

Виды подложек

Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:

  • пробковая;
  • джутовая;
  • льняная.

Рассмотрим каждую отдельно.

Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:

  • экологичность – производится из натуральной пробки;
  • приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.

Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.

Джутовая подложка – это материал на 100% состоящий из натурального волокна джута. Изготавливается следующим образом: джутовые волокна пробиваются иглой, затем под воздействием высокой температуры прокатываются на вальцах. Данная подложка обладает огнестойкостью, устойчивостью к образованию плесени и гнили.

Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.

Свойства

Рассмотрим отличительные особенности линолеума в сравнении с другими видами напольных покрытий.

Эксплуатационные характеристики:

  • простота монтажа, демонтажа;
  • практичность при уходе, эксплуатации;
  • устойчивость к износу;
  • водоотталкивающие свойства;
  • устойчивость к загрязнению, образованию пятен;
  • наличие видов, которые не деформируются при воздействии высокой температуры;
  • хорошая совместимость с другими строительными материалами;
  • широкий выбор продукции по ценовым показателям;
  • линолеум из натуральных материалов обладает свойством антистатика, низкой горючестью, устойчивостью к кислотам и щелочам.

У линолеума немало плюсов – это и широкий ассортимент, и устойчивость к влаге, перепадам температур, «химии»

Список положительных свойств дополняется минусами.

Среди недостатков специалисты отмечают:

  • неустойчивость к низким температурам;
  • изменение цвета;
  • стирание;
  • подверженность к воздействию плесени и микроорганизмов;
  • неприятный запах линолеума из ПВХ.

Широкий выбор продукции позволяет определиться с соотношением цены и качества отделочного материала.

Если линолеум некачественный, со временем он может выгореть и истереться

Какой вид теплого пола лучше подходит под линолеум?

К выбору системы теплого пола, которую вы собираетесь покрывать линолеумом, также нужно отнестись ответственно. Теплый пол может быть:

Водяной теплый пол– это система трубок, по которым проходит теплоноситель – вода. Этот вариант редко используется в городских квартирах, обогреваемых за счет центрального отопления. Кроме того, водяные полы потребуют обязательного наличия стяжки между трубами и линолеумом, что нежелательно для помещений с низкими потолками.

В электрической системе теплого полаглавным элементом является нагревательный кабель, который также укладывается в толще цементной стяжки.

Электрический теплый пол выполняется проще, чем водяной, кроме того характеризуется более равномерным нагревом по всей своей площади, что очень важно для сохранения размеров уложенного сверху линолеума. Однако электрический пол быстро нагревается, значит, линолеум на его поверхности может легко деформироваться. Поэтому специалисты не рекомендуют этот вид нагревательных систем для покрытия линолеумом

Поэтому специалисты не рекомендуют этот вид нагревательных систем для покрытия линолеумом.

Последний тип теплых полов – инфракрасный, который представляет собой тонкую пленку с графитовыми полосами-нагревателями. При подключении к электросети полотно системы начинает равномерно и постепенно прогреваться, что исключает деформации линолеума, возможные при резких температурных перепадах.

Инфракрасные полы могут иметь мощность 60 Вт/м2— 400 Вт/м2. Если вы решили воспользоваться линолеумом, то используйте полотно с мощностью от 60 Вт/м2до 150 Вт/м2. Этого достаточно, чтобы прогреть линолеум до 27-30°C и при этом сохранить первоначальные свойства материала.

Таким образом, в тандеме с линолеумом лучше всего себя проявляет инфракрасный теплый пол. Его можно применить для щадящего, равномерного прогревания, не изменяющего внешний вид и эксплуатационные характеристики любого вида линолеума. А напоследок хотим вам представить инструкцию из двух видео, о том, как правильно выбрать такую инфракрасную систему обогрева:

Как стелить линолеум на деревянный пол своими руками

Вопрос о целесообразности укладки линолеума на деревянные полы остается открытым для многих владельцев, поскольку деревянный настил имеет множество преимуществ, которые вряд ли сможет перебить линолеум.

Монтаж теплого водяного пола под линолеум

Для монтажа теплого пола необходимо приобрести следующие материалы:

  • полиэтиленовую пленку, толщина которой составляет 150 мкр;
  • полистирольную плиту толщиною более 20 мм (с “бобышками”);
  • армирующую сетку;
  • демпферную ленту;
  • входной и выходной коллекторы;
  • трубу для теплого пола, изготовленную из сшитого полиэтилена.


Схематичное устройство теплого водяного пола наглядно показывает, что труба находится внутри бетонной стяжки, поэтому каждый контур состоит из целого отрезка

Начинают монтаж теплого водяного пола с обеспечения гидроизоляции и теплоизоляции бетонного основания, которое должно быть ровным и чистым. На капитально выровненную стяжку укладывают полиэтиленовую пленку.

Соседние полотна скрепляют строительным скотчем. На пленку производят укладку полистирольных плит, имеющих специальные возвышенности, которые называют “бобышками”.

Необходимы бобышки для быстрого закрепления гибкой трубы теплого пола в нужной конфигурации.


Расположение полиэтиленовой или металлопластиковой трубы водяного теплого пола на специальных матах с бобышками. Дополнительно система фиксируется армирующей сеткой

Величина шага укладки трубы составляет от 10 до 30 см. На выбор шага укладки влияет объем теплопотерь в помещении, обустраиваемом теплым полом. В среднем уходит около 5 погонных метров полиэтиленовой трубы на один квадратный метр отапливаемого помещения.

Поверх полистирольных плит с закрепленной между бобышками трубой укладывается армирующая сетка, которая нужна для укрепления бетонной стяжки, в которой прячется система теплого водяного пола.

По всему периметру комнаты вдоль стен прокладывается демпферная лента, которая сможет компенсировать тепловое расширение цементной стяжки. Затем подключают один конец трубы к входному коллектору, а другой – к выходному. Смесительный узел закрепляется в коллекторном шкафу, прикрученном к стене комнаты.

На этом монтаж трубы для теплого пола считается завершенным. Заливается стяжка. Линолеум укладывается не на саму бетонную стяжку, а на листы фанеры. Другие напольные покрытия можно размещать без использования фанеры в соответствии с требованиями технологии их монтажа.


Преимущества монтажа системы теплого пола в доме наглядно представлено на схеме. Теплые полы под линолеум идут как дополнительный обогрев к существующей системе отопления

Водяной теплый пол вы можете использовать как дополнительное отопление к радиаторной системе. При желании теплый пол может полностью ее заменять, выступая самостоятельным поставщиком тепла в доме.

Водяное напольное отопление функционирует на любом источнике энергии: газ, жидкое топливо, электричество. При этом не требуется нагрева теплоносителя в системе до высоких температур. На входе в контур температура теплоносителя составляет 30-40 градусов.

Во время эксплуатации системы водяного от отопления не возникает электромагнитное излучение, воздействие которого вредно для здоровья человека. Так как в полу отсутствуют разъемные соединения, то вероятность возникновения протечки равна нулю.

Срок службы системы составляет 50 и более лет.

Виды нагревательных элементов и особенности их использования

Для монтажа теплого пола под линолеум подходят все три категории обогревательных систем: водяная, электрическая и инфракрасная. Отличия касаются конструкции напольного покрытия в целом и сложности укладки.

Рассмотрим более подробно основные категории отопительных напольных систем, объединенных термином «теплый пол».

Водяной

Конструкция представляет собой комплект трубок, по которым движется горячая вода. Чаще всего она подключена к отопительной системе. Логично, что в домах с центральным отоплением установить такую систему довольно сложно, тогда как для частного дома это недорогой и практичный вариант.

Имея газовый котел, можно установить теплый пол вместе со всей отопительной системой, при этом на его эксплуатацию не будет тратиться электричество.

Особенность водяного теплого пола – наличие песчано-цементной стяжки между отопительными элементами (трубами) и линолеумом

Существует риск подтопления в случае прорыва трубы, поэтому изоляции необходимо уделить особое внимание

Электрический

Состоит из нагревательного кабеля, заключенного между твердым ровным основанием и песчано-цементной стяжкой. Регулировать температуру можно с помощью термостата.

Плюс в том, что система не зависит от работы обогревательной системы, ее можно использовать автономно. Иногда она является единственным источником тепла, например, прохладным летом, когда центральное отопление в домах отключено.

Электрическая система менее других подходит для укладки под линолеум. Причины касаются конструктивных особенностей и сложности установки.

Напольное покрытие (линолеум) в сочетании с электрическими элементами должно отличаться высоким качеством, иначе оно будет источать неприятный запах и со временем деформируется

Инфракрасный

Благодаря легкому монтажу ИК пол является оптимальным решением для укладки под линолеум. Тонкая эластичная пленка не крадет высоты, в то же время эффективно обогревает все помещение.

В отличие от электрической системы, она тратит гораздо меньше электроэнергии, хотя КПД ее заметно выше. Температура покрытия устанавливается с помощью терморегулятора, что создает дополнительный комфорт.

Учитывая относительно мягкое и эластичное финишное покрытие, негативно реагирующее на высокую температуру, необходимо контролировать показатели терморегулятора. Максимальное значение – +28ºС

Обзор разновидностей теплого пола

При выборе того или иного типа системы вы обязаны действовать максимально ответственно. В целом, все они условно делятся на три большие группы:

  • электрические;
  • водяные;
  • ИК.

Что же касается электрических систем, то в них основной элемент – это нагревающий кабель, проложенный внутри цементной стяжки. Это более простой вариант, чем, к примеру, водяные теплые полы, да и нагрев в данном случае более равномерен по всей площади отапливаемой комнаты

А это очень важно, если речь идет о сохранении такого материала, как линолеум, уложенного поверх. Но нагрев такого теплого пола происходит достаточно быстро, из-за чего напольный материал может запросто деформироваться

По этой причине эксперты не советуют использовать под линолеум отопительные системы такого типа.

Следующая категория – это водяные системы. Являются, по сути, системой труб, в которых циркулирует рабочая жидкость (в качестве последней, как правило, выступает вода). Данные системы нечасто встречаются в городских квартирах, где наличествует центральное отопление. Помимо этого, при монтаже водяных систем между трубами и напольным материалом в обязательном порядке должна находиться стяжка, что не всегда целесообразно при невысоких потолках.

И третья категория – это инфракрасные теплые полы. По сути, это тонкая пленка, в которой имеются графитовые нагревательные полосы. Когда система подключается к электрической сети, полотно начинает нагреваться (причем плавно и равномерно), а потому линолеум уж точно не будет деформироваться, что нередко наблюдается при резких перепадах температуры. Мощность ИК полов составляет от 60 до 400 ватт на метр квадратный.

Получается, что для линолеума предпочтительнее применение инфракрасного теплого пола, так как прогрев таком случае будет равномерным и щадящим, а эксплуатационные свойства напольного материала при этом не будут меняться (равно как и его внешний вид). Предлагаем ознакомиться с видеоруководством по выбору инфракрасного теплого пола.

Укладка линолеума

Линолеум относится к тем материалам, при укладке которых обычно не возникает особых сложностей. Так как речь идет о рулонном покрытии, то перед постилкой нужно добиться его выравнивания. Для этих целей материал раскатывают в помещении, и оставляют на несколько дней. Если в комнате имеется теплый пол, то его нужно включить: это ускорит процесс выравнивания линолеума.

Чтобы увеличить финальное качество, желательно укладывать теплый пол под линолеум на фанеру или ДСП

Фиксацию древесных плит необходимо проводить очень осторожно, избегая повреждений находящейся внизу ИК-пленки. Кабельный электрический пол в этом случае куда надежнее

Поверх фанеры линолеум крепят при помощи специального двухстороннего скотча или клея. Если поверх теплого пола применяется ламинат, то его лучше садить на клей: это увеличит плотность прилегание покрытия и равномерность его нагревания. На завершающем этапе нужно установить плинтуса, скрывающие проводку системы, и снова проверить работу системы. Это позволит выбрать наиболее подходящий температурный режим.

Технология укладки линолеума

Современный линолеум очень разнообразен, но не все его виды можно сочетать с системами теплого пола:

  • натуральный (мармолинолеум);
  • виниловый (ПВХ);
  • нитроцеллюлозный (коллокселиновый);
  • глифталевый (алкидный);
  • резиновый (релин).

Нитроцеллюлозный, глифталевый и резиновый линолеум либо плохо проводит тепло, либо негативно реагируют на нагрев, поэтому с теплым полом их использовать нельзя. Чаще всего в таких случаях применяют разновидности винилового линолеума, который можно нагревать до 30 градусов. Кроме того, стоит такое покрытие относительно недорого.

На теплый пол можно также класть мармолеум – покрытие, выполненное исключительно из природных материалов. Это экологически чистое покрытие, которое при нагреве не выделяет никаких опасных веществ. Однако на рынке мармолеум считается относительно новым материалом, а цена на него довольно высока. Максимальная рекомендованная температура нагрева мармолеума – 27 градусов.

Перед укладкой линолеум следует расстелить на ровной поверхности, например, в комнате, где планируется монтаж. После этого покрытие прогревают, включив систему теплого пола

Технология укладки линолеума на теплый пол почти не отличается от монтажа на обычное основание. Для этого необходимо:

  • Расстелить линолеум в жилом помещении и оставить примерно на сутки.
  • Подготовить основание – удалить с его поверхности пыль и другие возможные загрязнения.
  • Перед укладкой включить систему теплого пола и прогреть незакрепленный линолеум в течение пары дней, чтобы покрытие стало максимально ровным.
  • Расстелить линолеум в помещении.
  • Обрезать покрытие вровень со стенами.
  • Закрепить линолеум на основании с помощью специальной мастики.

Если стены в комнате достаточно ровные, то линолеум можно положить встык с этой стеной, тогда придется обрезать меньше материала. Зазор между стеной и краем покрытия должен быть равномерным и составлять около 3-5 мм.

Если в помещении имеется наружный, т.е. выступающий угол, начинать обрезку следует именно с него. Не рекомендуется фиксировать линолеум над теплым полом с помощью скотча, поскольку он хуже проводит тепло, чем мастика.

После этого можно продолжить работы по отделке помещения. На заключительном этапе по периметру комнаты устанавливают плинтус.

Варианты финишного покрытия на теплый пол

Определившись с тем, какой именно теплый пол использовать, нужно подобрать для него наиболее подходящее финишное покрытие. Самым универсальным материалом в этом отношении считается керамическая плитка, отлично сочетающая с любой разновидностью теплых полов.

Однако, как известно, не во всех помещениях ее можно применить. В качестве альтернативы обычно рассматривают вариант с линолеумом, для которого характерна дешевизна и простота монтажа. Однако с теплыми полами это покрытие сочетается не так хорошо, как кафель.

Причины здесь следующие:

  1. Низкая теплопроводность. Из-за этого напольный обогрев во многом теряет свою эффективность.
  2. Слабая сопротивляемость нагреванию. Из-за длительного воздействия повышенной температуры линолеум начинает терять свои декоративные и эксплуатационные качества. Выражается это в изменении цвета, деформации и вспучивании его поверхности. Кроме того, в воздух начинают попадать вредные для здоровья человека испарения фенола.

Однако линолеум можно довольно успешно комбинировать с теплыми полами: главное – выбрать подходящую разновидность этого материала. Например, от использования толстых покрытий, хорошо защищающих от холода, желательно отказаться. Слишком тонкий материал также не подойдет из-за слабой стойкости к износу. К тому же, через его поверхность быстро проступают все неровности основания.

Современные виды линолеума обычно маркируются соответствующими обозначениями, с указанием на возможность или запрет использования вместе с теплым полом. Подходящими свойствами для подобных комбинаций обладает т.н. «натуральный» линолеум, при изготовлении которого используются природные компоненты, не содержащие вредных веществ. Что касается «ненатуральных» материалов, то их использование также допускается: главное, соблюдать в таком случае оптимальный температурный режим. Теплые полы обычно обладают рабочей температурой в пределах 25-28 градусов: если ее не превышать, то никакой опасности для обогрева пола под линолеум не будет.

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

  1. Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
  2. Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.

  3. На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
  4. Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
  5. Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.

  6. Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
  7. На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
  8. Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
  9. Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
  10. После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.

  11. Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.
