Как подключить выключатель - общие правила, основная схема

Оглавление

Видеоинструкция

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Как снять выключатель со стены, что для этого нужно

Ремонт розеток своими руками – подробная инструкция

Подключение выключателя света с одной клавишей

Проходной выключатель: схема подключения устройства из разных мест – Советы, схемы и ошибки

Явления, вызываемые сверхтоками

Протекание экстремальной силы тока вызывает следующие неблагоприятные явления:

Тепловой перегрев повреждает изоляцию проводников и рабочие компоненты, становится причиной возгораний. Развитие этого явления блокируется установкой аппарата защитыпо току с быстродействием ≤ 0,005 с.
Электродинамическая сила деформирует и разрушает токопроводящие компоненты, вызывая поломку коммутационного аппарата. Способом борьбы является подбор комплектующих с повышенной электродинамической стойкостью и правильная компоновка деталей, исключающая взаимное ЭМ-влияние.
Магнитное поле отрицательно влияет на работу измерительных приборов, компьютеров и прочей прецизионной техники. Воздействие поля минимизируется применением экранов из магнито-мягких сплавов (пермаллой, феррит).

Переключатели на два направления

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой 1, либо с клеммой 2. Не вдаваясь пока в тонкости подключения на два направления (см. с. 143), отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.

Особенности умного выключателя

Чтобы понять, насколько выгодно установить смарт-выключатель, можно рассмотреть особенности модели. Ее нельзя назвать топовой или бюджетной и она соответствует требованиям современного пользователя:

Оснащен сенсорной панелью из закаленного стекла;
Позволяет включать и выключать свет касанием, независимо от секции;
Голосовое управление через Google Assistant;
Вместо пульта дистанционного управления используется приложение для смартфона;
Предлагается бесплатное приложение Tuya Smart для мобильных платформ Android и iOS;
Имеет форму стандартной коробки;
Радиус беспроводной сети — 40 метров;
Рабочая температура 60 по Цельсию;
Работает в сетях 220 В, максимальная сила тока — 10 А;
Отличается простотой установки и обслуживания;
Поддерживается системами Google Home и Amazon Alexa.

Что касается монтажа, независимо от модели — будь то выключатель с дистанционным пультом, управляемый через Wi-Fi или оснащенный датчиком движения — принцип остается неизменным. Устройство подключается к проводам электрической цепи дома и надежно фиксируется в месте установки.

В чем разница?

Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

Нагляднее всего отличие выключателя от переключателя показывает схема подключения.

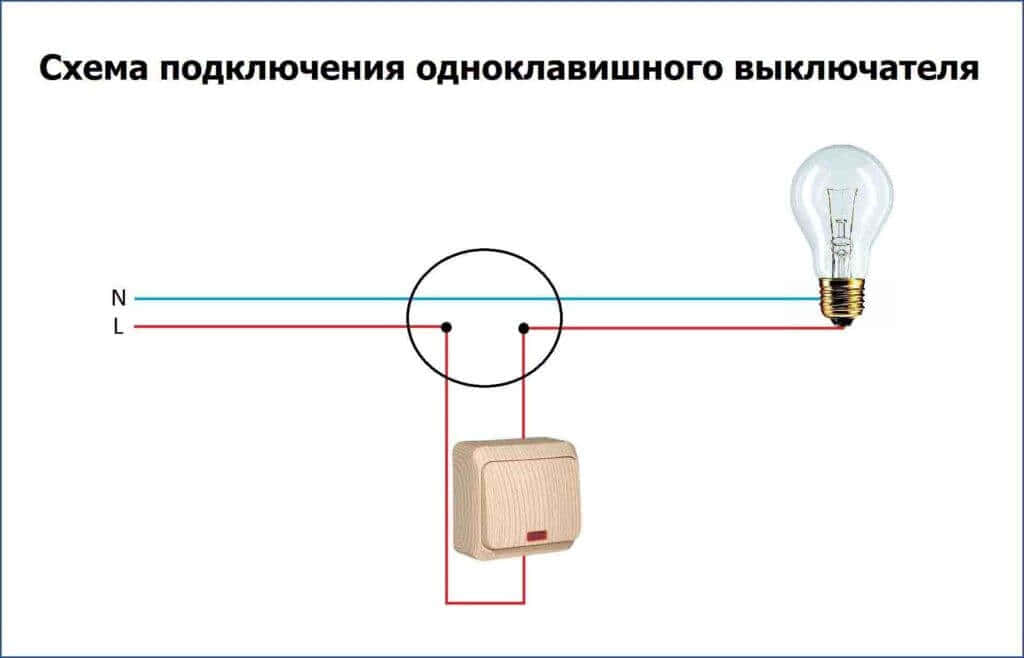

При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.

Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.

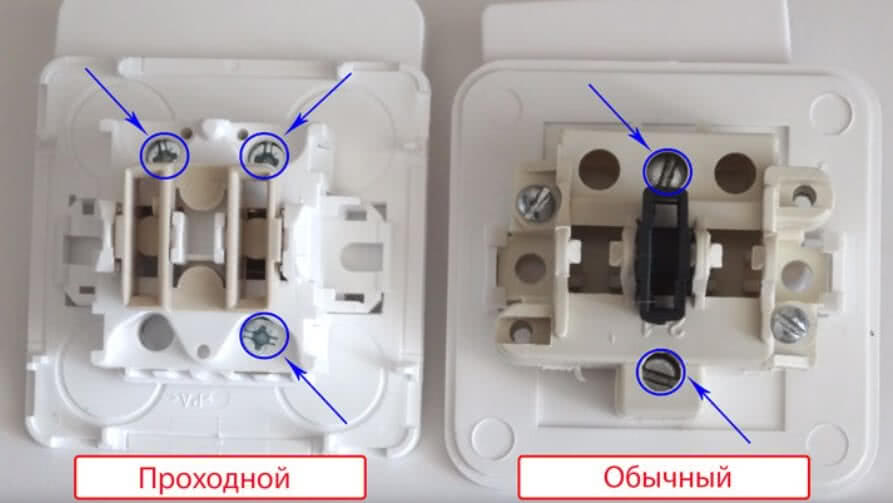

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.

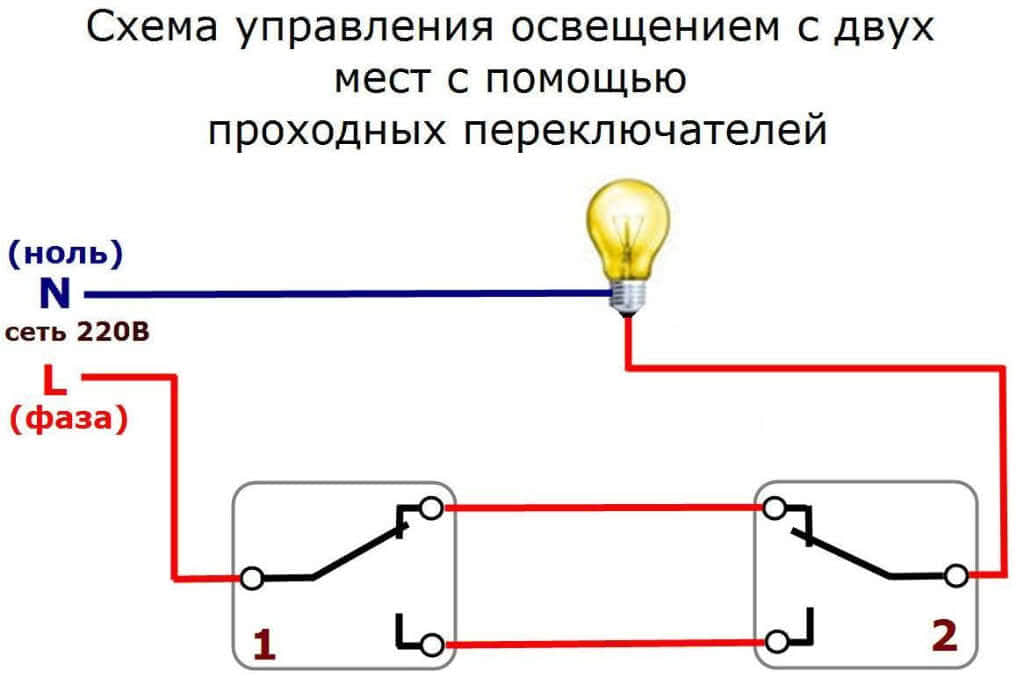

Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).

В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.

Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.

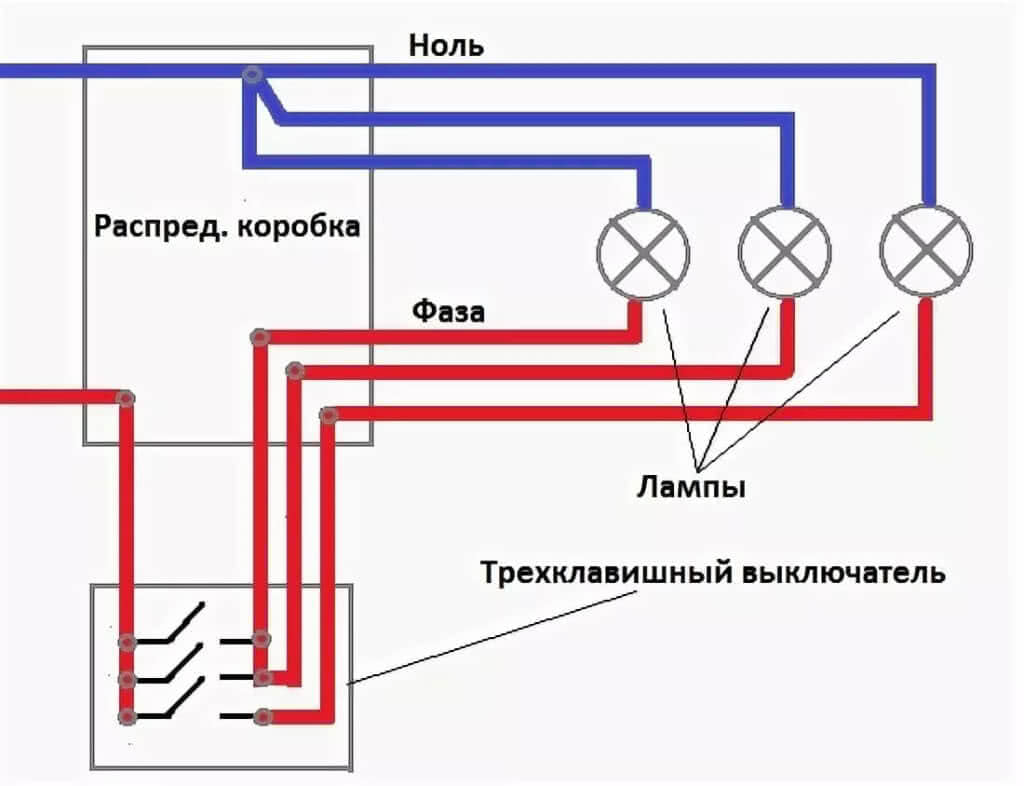

Утрйство и схема подключения тройного выключателя

Принцип работы выключателя достаточно прост. Нажатием клавиши соединяется или разъединяется цепь питания лампы. Внутри цоколя расположены подвижные медные контакты. Перемещением клавиши вверх, контакты соединяются, перемещением вниз — размыкаются. На выключатель подводится фазный провод. Ноль подаётся на лампу из распределительной коробки.

Пример распределения функций освещения на клавишах

Использование трёхклавишного выключателя позволяет экономить место на стене, упрощает монтажные работы. Кроме того, при использовании такого выключателя значительно экономится электроэнергия (до 20%), так как появляется возможность отключать ненужные лампы. Различными комбинациями клавиш можно освещать только то пространство, которое необходимо в текущий момент времени, разделять освещение по уровням.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

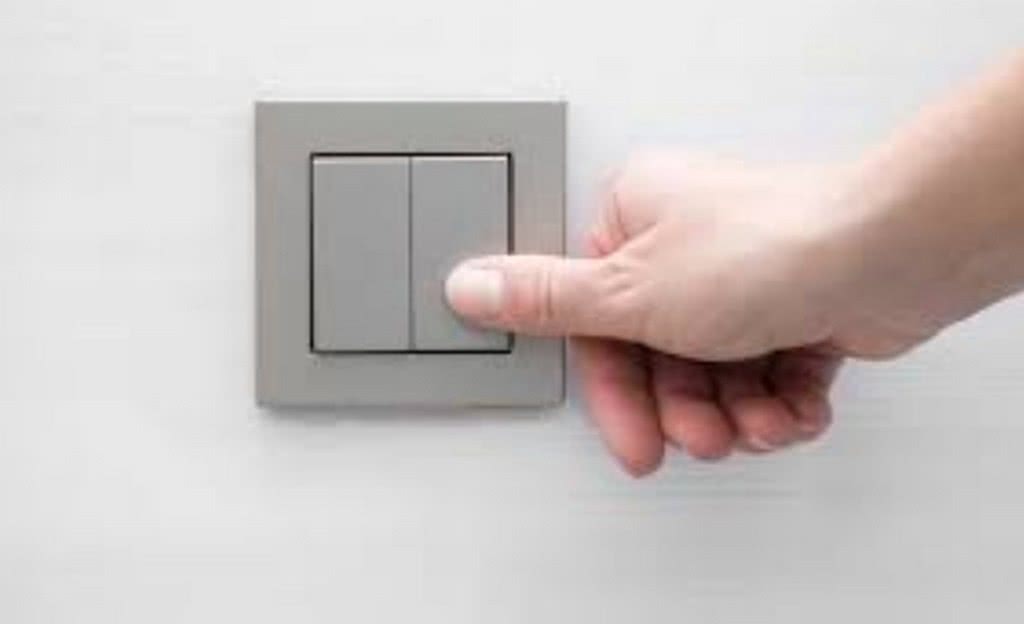

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой

Какой лучше выбрать: советы

Критерии выбора:

Материал, из которого изготовлен продукт. Мягкий дешевый пластик быстро ломается, царапается при первой установке. Лучше использовать прочный пластик.
Маркировка и фирма-производитель. Перед выбором прибора надо знать, в каких условиях он будет использоваться, и с учетом этого смотреть маркировку. Если на упаковке меток нет – товар подделка, которую лучше не покупать.
Желательно посмотреть внутреннюю конструкцию, проверить зажимы, винтики, пластины, отсутствие царапин и поломок.
Хороший продукт не будет вонять дешевым пластиком.
Количество составляющих частей, способ крепления. Некачественное устройство будет практически монолитным без дополнительных фиксаторов.
Наличие инструкции по монтажу и сборке.
Должны быть указаны номинальные значения тока и напряжения. Товар без маркировки лучше не приобретать.

Закрытого типа круглый

Закрытый выключатель используется там, где проводка проходит в стене и подготовлено место для монтажа

Выбирая круглый выключатель, важно обращать внимание на степень влаго- и пылезащищенности

Встроенный маленький (утопленного типа)

Используются при скрытой проводке. Основной вид выключателей в офисах, жилых помещениях. Перед покупкой желательно проверить подвижность клавиш.

Правила внутреннего монтажа

Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.

Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.

Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.

Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.

Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.

На этом монтаж одноклавишного выключателя такого типа закончен.

Уровень защиты

Это немаловажный критерий при подборе выключателя. Если он нужен для жилой комнаты, офиса – проблем никаких – подойдет любой. А вот когда речь о ванных комнатах, производственных цехах, где пыльно и влажно – тут уже нужно отнестись к выбору внимательно. Иначе выключатель быстро выйдет из строя из-за попадания внутрь пыли, частиц воды. Короткое замыкание, поломка самого светильника или проводки, поражение током человека – возможных опасных последствий много.

Общепринятая маркировка степени защиты электрооборудования – IP – буквенно-цифровая комбинация, которая и покажет в каких условиях готово работать то или иное оборудование. Обозначение есть на самом выключателе или документации к нему

Все внимание на цифры – чем они выше, тем степень защиты больше. Первая цифра (значения в диапазоне от 0 до 6) говорит о том, насколько выключатель защищен от пыли

Вторая (цифры от 0 до 9) – степень влагозащищенности. С максимальным уровнем (9) устройство может безопасно работать даже под водой. Конечно, такие возможности отражаются и на цене, поэтому подходим к выбору адекватно.

Общие рекомендации по этому параметру – использовать:

IP20 – жилые помещения.
IP44 – комнаты с повышенной влажностью – кухни, ванные.
IP54 – для уличных выключателей, запыленных помещений, саун, бань.

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

основание с элементам крепления;
подвижная панель;
контактная группа с подвижными и неподвижным контактами;
декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Отличия выключателей по способам управления

Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.

Клавишные приборы

Клавишный вид выключателя света

Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.

В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.

Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.

Кнопочные приборы

Выключатель света веревочного типа

Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.

Веревочные приборы

По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.

Поворотные приборы

Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.

Сенсорные приборы

Сенсорный выключатель очень удобен в использовании

Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.

Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.

Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.

Акустические

Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.

Материалы и инструменты

Перед тем, как установить выключатель света, запаситесь необходимыми материалами и инструментами. Если вы собрались всё делать своими руками, то потребуется не только электромонтажный инструмент, но и строительный.

Сначала надо пробить в стене отверстие. Для этой цели подходят:

Болгарка. С её помощью вы можете сделать в стене квадратное отверстие, но это не страшно. Вставив подрозетник, оставшееся вокруг пространство замажьте раствором алебастра или гипса.
Перфоратор со специальной коронкой по бетону. Сразу хочется сказать, что с помощью такого инструмента вы может сделать замечательное ровное отверстие в стенах из шлакоблока, кирпича, пенобетона, гипсолита, газобетона. Если стена бетонная, то сначала такой коронкой намечается будущее отверстие. Потом установите бур на перфоратор и насверлите множество маленьких дырочек близко друг к другу по намеченному контуру. Далее чередуйте бур и зубило, выбивая внутреннюю часть намеченного отверстия. Есть вариант приобрести коронку с алмазным напылением, она справится с бетонной стеной сама, но это очень дорогое удовольствие.
Обычная дрель со специальной коронкой по дереву или шуруповёрт помогут вам сделать аккуратное отверстие в гипсокартонных стенах.

Для закрепления подрозетника в отверстии вам понадобятся:

ёмкость для замешивания раствора;
гипс (алебастр);
вода;
шпатель.

Чтобы поставить сам коммутационный аппарат, потребуются:

Пластиковый или пропиленовый подрозетник.
Одноклавишный выключатель.
Индикаторная отвёртка.
Нож для зачистки жил проводов.
Двухжильный провод (сечением 2,5 мм2).
Изоляционная лента.
Плоская и крестообразная отвёртки.

Также к месту установки выключателя должен быть проложен провод в штробах. Чтобы проделать эти борозды, вам потребуется зубило с молотком или электроинструмент (болгарка, штроборез).

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Управление освещением с телефона

Сначала сенсорное управление светом применялось лишь вместе при строительстве умного дома, однако, в данное время в любом помещении можно найти специальное фотореле. Автоматическое освещение может облегчить жизнь человеку. Многоканальный щит способен из одной точки включать освещение всех комнат.

Специалисты выделяют такие достоинства системы дистанционного управления освещением:

Управление при помощи радиоволн может повысить безопасность квартиры. Можно осуществлять управление светом с телефона, персонального компьютера или при помощи таймера. Это защитит квартиру от злоумышленников при отсутствии хозяев.
Большая экономия необходимых материалов. Чтобы провести кабеля к выключателям необходимо много дорогостоящего провода. А также со временем его нужно будет заменить. Система электронного управления нуждается в небольшом количестве провода.
Нет зависимости от сети электрического питания. Многоканальный шкаф и автоматические выключатели соединены с помощью радиоволн, а все управление светом осуществляется без подключения к локальной сети.

Подобная система управления является самой удобной, когда необходимо контролировать уровень освещения во многих местах одновременно. Ее можно совместить с диммером, который обеспечит наиболее комфортную освещенность в помещении.

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы – срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

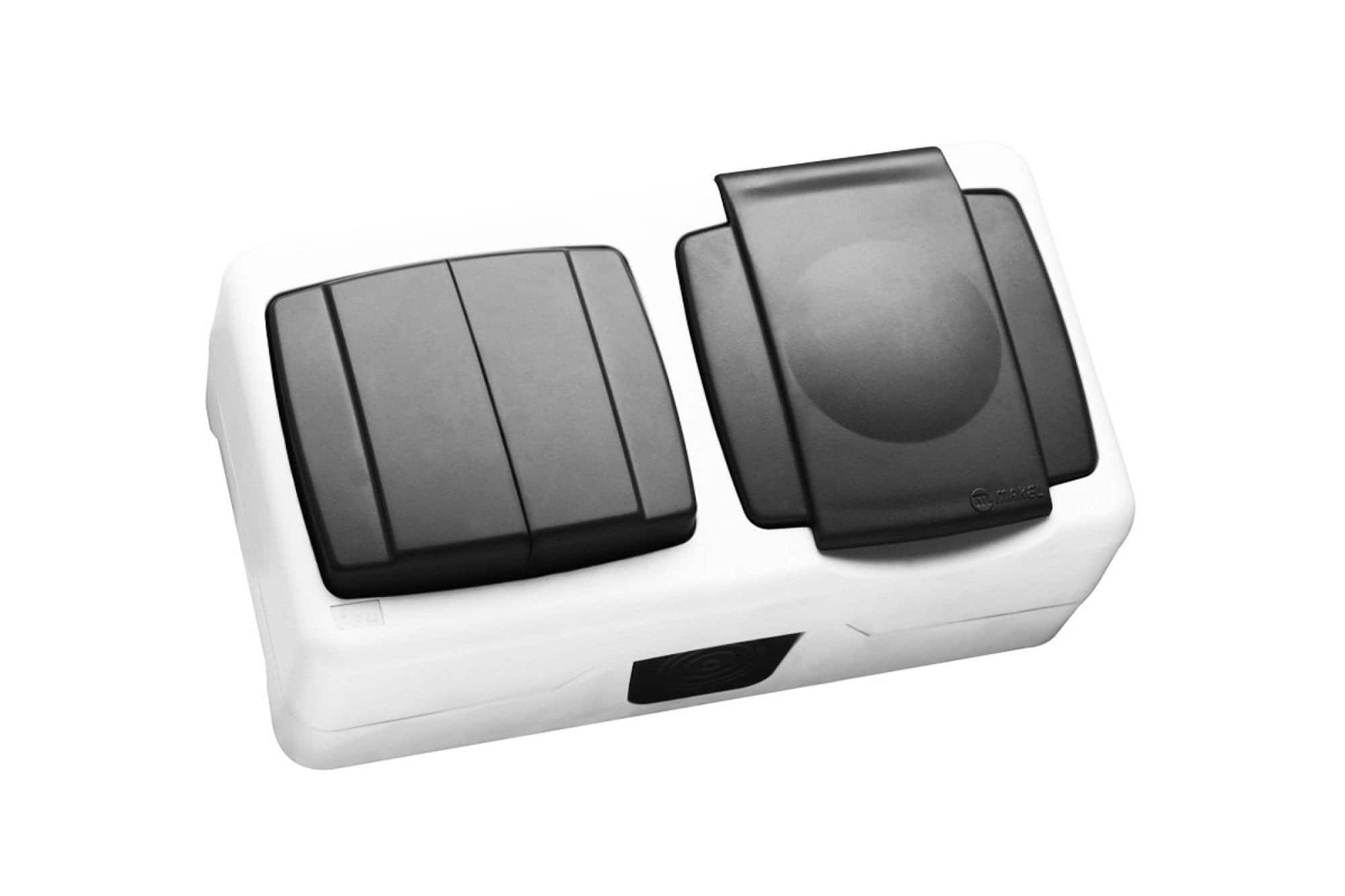

Герметичные

Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

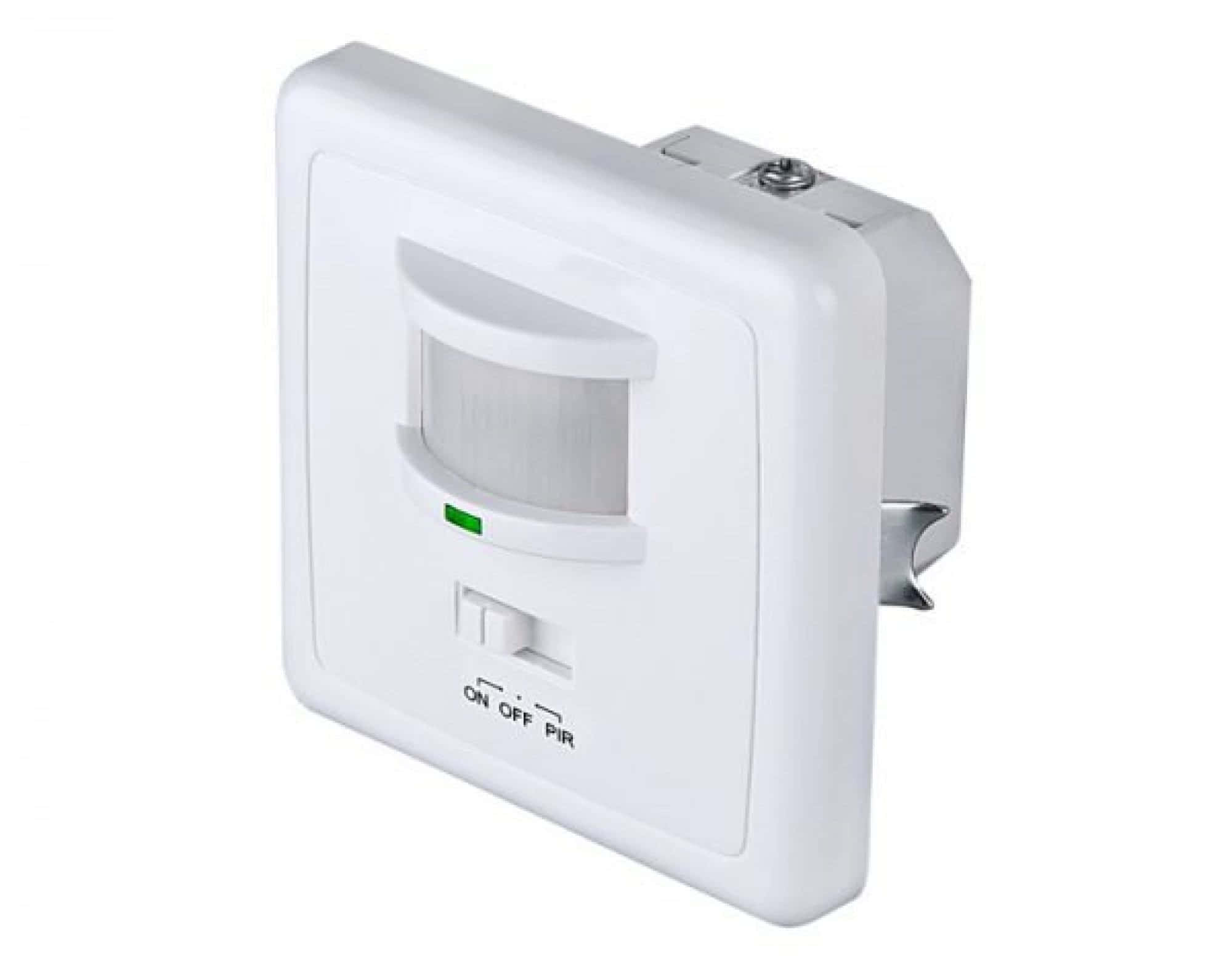

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

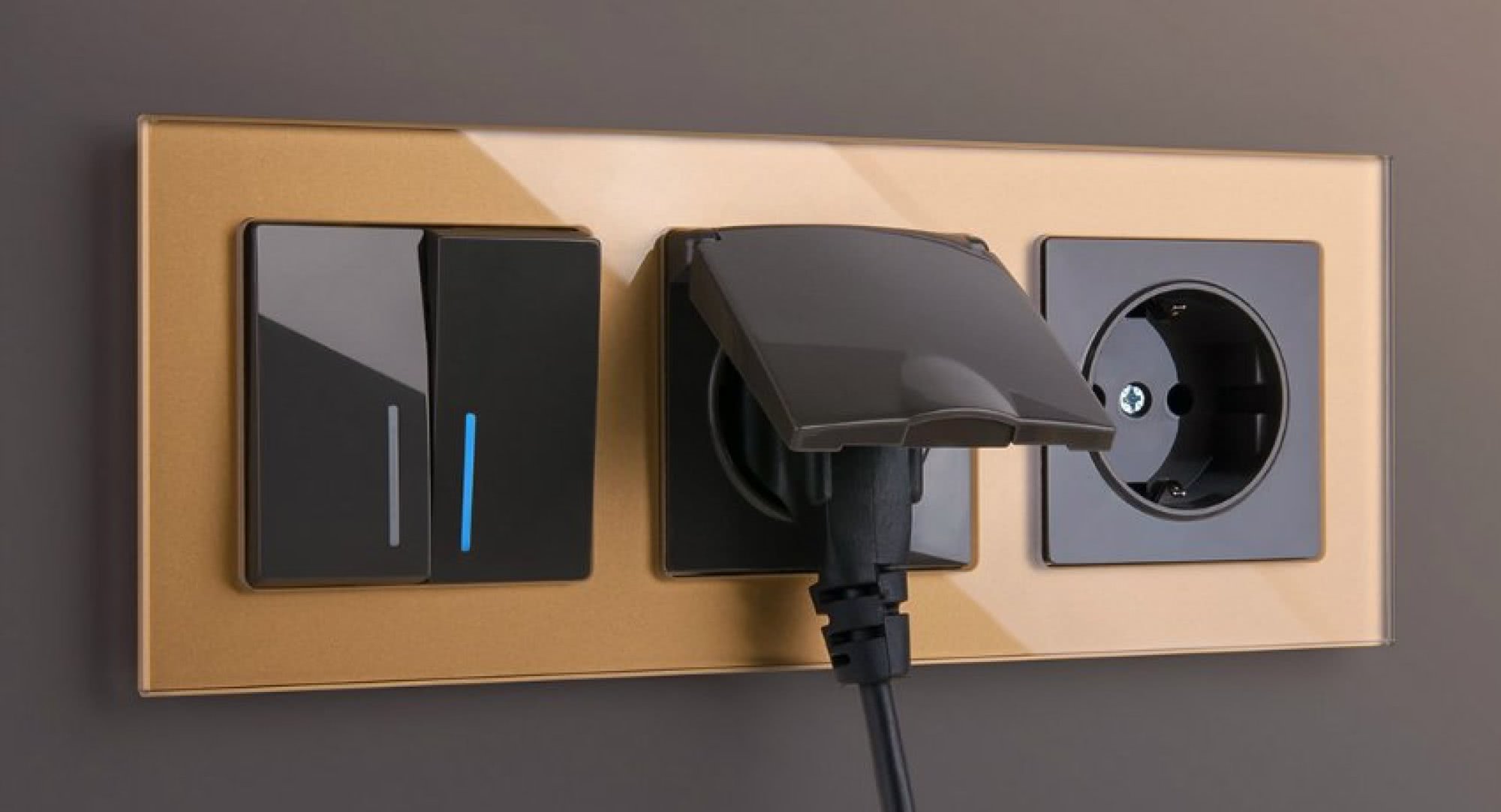

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Схема двойного выключателя с подсветкой

Простая вроде схема подсветки обыкновенного выключателя в темноте на поверку оказывается массовым обманом. То что схема проста это понятно, но какие номиналы деталей и как её грамотно составить описать никто не решается.Придется разобраться с этим простым и одновременно сложным вопросом.

Схема подсветки настенного выключателя

Что сложного установить паралельно выключателю неонку с резистором или светодиод с выпрямителем и ограничителем тока? Но и тут возникает масса недоразумений даже у опытных электриков с образованием. Установив фабричный или самодельный выключатель с подсветкой, многие через недельку его убирают по причине светящихся в темноте при выключенном свете лампах экономках (светодиодных, филаментных и газоразрядных).

Схема подсветки выключателя для малопотребляющих ламп

Некоторые лампы при выключении таким подсвеченным выключателем , начинаю стробить — моргать переменными вспышками или мерцать в такт неведомой мелодии.

Схема подсветки светодиодами выключателя

Используя такую схему светодиодной подсветки вы увеличиваете ток через лампу, тем самым провоцируя её нежелательные свечения и моргания. Так ставить диоды на встречу довольно глупо!Реальная схема выглядит вот так

Светодиодная подсветка выключателя

Попытка найти хоть у оного «электронного мудреца» пояснение схем и номиналы ламп на которые они рассчитаны к успеху не ведут. Поколение знатоков электричества воспитанное на Топовых популярных блогах и каналах напрочь утратил способность к аналитике и размышлению. Как результат массовое копирование старых , часто ошибочных , схем и описаний преподносимое с великим апломбом как открытие и ноу-хау.

Свечение выключенной лампочки

Пояснение получилося долговатое, но тему я постарался развернуть основательно и поучительно. Надеюсь смысл схем и решений вам не показался заумным и малопригодным для практики.

Удачи в творчестве и не забывайте проверять практикой любые теории!!!!

Как подключить выключатель: используем схемы
