В чем разница между заземлением и занулением: понятия, схемы, преимущества и недостатки

Оглавление

Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей– естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.

В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.

Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Обозначения системы заземления

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.

Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.

Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.

Сопротивление изоляции должно быть не меньше 0,5 Мом

Что, как и откуда берётся

Известно, что электричество производят электростанции. От них электрический ток напряжением десятки и сотни тысяч вольт идет по трём проводам-фазам к потребителю.

Напряжение столь велико потому, что по законам физики, чем выше напряжение, тем меньше потери при передаче на большие расстояния.

Затем понижающие трансформаторные подстанции преобразуют высокое напряжение в гораздо более низкое (но все равно опасное), и по проводам или подземным кабелям оно придет в наш дом.

Ток должен к электроприбору прийти, сделать полезную работу и уйти. В случае переменного напряжения, используемого в быту, для этого служат фазный (подача) и нулевой провода. Откуда электрический ток приходит, понятно; но куда же уходит электричество? В землю! Немного упрощенно, но по большому счету так и есть. Именно в землю.

Трансформатор подстанции имеет заземление, подключенное к отдельному проводу линии. Это и есть тот самый «ноль» в наших . Особо любознательные могут убедиться в этом, осмотрев обычную трансформаторную подстанцию с воздушными линиями. Вошло 3 провода, вышло 4. На входе – три фазы высокого напряжения, на выходе – три фазы низкого напряжения и нулевой провод.

А теперь перейдем к главному — защите человека.

Виды защиты от поражения электрическим током

В соответствии с пунктом 1.1 ГОСТ 12.1.030-81 защитное заземление или зануление (соединение нуль-земля) призвано обеспечить защиту людей от поражения электрическим током в случае повреждения изоляции при прикосновении их к металлическим нетоковедущим частям электрооборудования.

Заземление – это преднамеренное или случайное электрическое соединение металлических частей электрического оборудования, электроустановок, или точки сети к заземляющему устройству, шине или другому защитному оборудованию (пункт 01-10-09 ГОСТ Р 57190-2016).

Это может быть арматура в земле, строительные конструкции или специальные электроды. Данная мера является обязательной преднамеренной защитой как жилого, так и нежилого фонда.

Зануление – это преднамеренное соединение металлических частей не находящихся под напряжением в нормальном состоянии с нулевым защитным проводником (глухозаземленной нейтралью трансформатора или генератора).

В соответствии с пунктами 1.1.2, 1.1.3, 1.7 ГОСТ 12.1.030-81 зануление необходимо производить электрическим соединением металлических частей электрооборудования с заземленной точкой источника электропитания с помощью нулевого защитного проводника (PE).

Для нулевых защитных и заземляющих проводников можно использовать: специальные проводники, а также металлические конструкции зданий и сооружений.

Защитное заземление и зануление электрооборудования необходимо производить в обязательном порядке при использовании напряжения переменного тока номинальной величиной 220 (1 фаза) и 380В (3 фазы) и выше и напряжения постоянного тока величиной от 440В и выше. К тому же согласно п. 1.7.13 ПУЭ питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

Что лучше установить?

Установка заземления для защиты от тока не составит труда при правильном подходе, система прослужит несколько десятков лет при ежегодной диагностике. Для установки зануления понадобиться помощь специалиста, и частая диагностика нулевого провода, что не так экономично, как предыдущий способ.

Решение нужно принимать после осмотра внешнего щитка. Если проводка старая, как и автоматика, провода не распределены и выглядят как пучок, то лучший вариант – заземление. Если щиток хорошо выглядит, изоляция не повреждена, то можно занулять крупные электроприборы. Однако многие отдают предпочтение именно заземлению, благодаря простоте установки и долговечности системы, хотя она предназначена не для всех электрических сетей.

Заземляющий механизм – что это?

Заземление по сути является электрическим соединением заземляющего устройства с корпусом электроустановок, сделанных из любого металла. Вследствие этого большая часть электричества, идущего к корпусу устройства, направляется к заземлителю и уходит через него в землю

При этом важно учитывать, что на заземлении сопротивление должно быть значительно меньше, чем в основной электросети. Оно делается из нескольких проводников или стальных прутьев, соединённых между собой, либо из одного проводника

Один конец такого провода подключается к оборудованию, которое требуется защитить от излишков тока, а второй конец уходит в землю, а она, в свою очередь, поглощает все излишки.

Как работает система

Принцип действия зануления очень простой. Он основан на правилах устройства электроустановок (ПУЭ). В них регламентированы нормативы, в которых обозначено, что при появлении короткого замыкания в сети защитное устройство (автомат) должно среагировать за 0,4 секунды. За этот небольшой промежуток времени человек останется в живых, если он коснулся корпуса прибора, который находится под напряжением в виду пробивки изоляции внутри электроустановки.

Есть два тонких момента, которые определяют принцип действия защитного зануления.

При ее использовании значительно уменьшается сопротивление петли «фаза-ноль».
Увеличивается значение тока короткого замыкания, которое становится причиной срабатывания защитного автоматического выключателя.

Это же самое касается создания заземляющего контура через отопление или водопроводные металлические трубы.

Область применения зануления обширна. К ней на промышленных объектах подключаются все электроустановки: электродвигатели, генераторы, трансформаторы, конструкции распределительных устройств и прочие. В быту к ней подключаются бытовые приборы, электрические инструменты и станки, светильники, распределительные щиты.

Назначение защитного зануления – это безопасная эксплуатация электроустановок. Но насколько оно эффективнее настоящей заземляющей сети. Во-первых, необходимо отметить, что отдельно устанавливаемый заземляющий контур – это провод, который проложен от распределительного щитка в доме к трансформатору и подключен к заземляющей сети внутри подстанции.

Во-вторых, могут возникнуть ситуации, когда нулевой проводник по каким-то причинам отгорит. То есть, при коротком замыкании внутри бытового прибора весь потенциал будет направлен на его корпус. А так как при занулении нулевой провод соединен с заземляющим, то последний также не будет задействован в системе безопасности. Последствия при соприкосновении с корпусом прибора – удар током. В заземлении такого не произойдет, потому что оба проводника: ноль и земля – это два отдельно проведенных контура.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

трубы водоснабжения, находящиеся в грунте;
металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
обсадные трубы артезианских скважин;
металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
стальные полосы и уголки толщиной от 4 мм;
стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Отличия заземления и зануления

Нередко пользователи задаются вопросом, а можно ли делать зануление вместо заземления, и как это отразится на безопасности потребителя. Отвечая на все подобные вопросы, следует исходить из определения, данного этому виду защиты в предыдущем разделе. Из него следует, что функционально зануление более эффективно, поскольку в короткий промежуток времени до срабатывания станционной автоматики оно выполняет ту же функцию, что и обычное ЗУ.

Однако это не означает, что данный вид защиты должен применяться всегда и повсеместно. Дело в том, что у зануления имеется целый ряд недостатков, являющихся следствием особенностей его организации. Они проявляются в следующем:

Нулевой провод систем энергоснабжения имеет большую протяжённость и постоянно используется в активном режиме (как проводник, по которому протекает рабочий ток), вследствие чего со временем он может разрушиться;

Дополнительная информация. Указанное явление в технической литературе, а также в среде специалистов чаще всего упоминается как «отгорание нуля» (смотрите фото ниже).

Разрушение нуля

В отличие от заземления, при обустройстве которого нет зависимости от фазы защищаемой линии, при занулении должны соблюдаться определенные условия подсоединения защитного проводника;
По своим возможностям оно ограничено, поскольку может использоваться только в цепях с наглухо заземлённой нейтралью в сетях TN-C-S, TN-C, TN-S (при наличии N, PE, PEN проводников).

В линиях, где подключение организовано по схеме с изолированной нейтралью (в системах IT и ТТ), по своему назначению более подходящих для промышленных объектов, оно работать не сможет.

Также эти два вида преднамеренной защиты отличаются и по области своего применения, а именно:

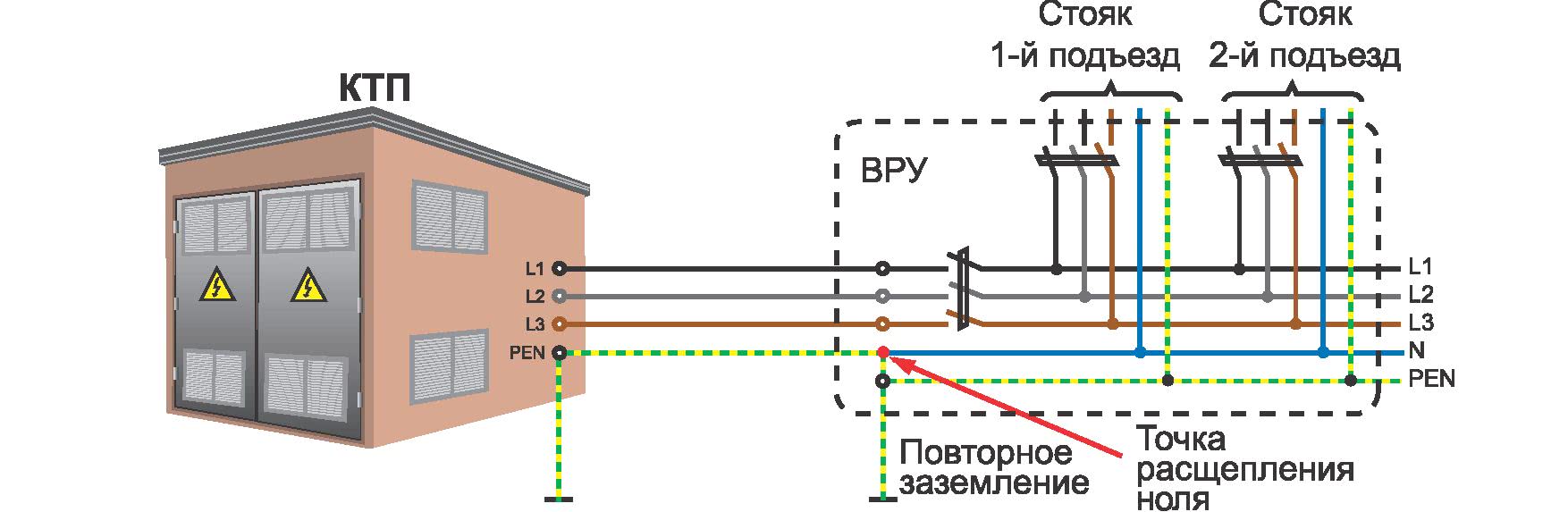

Зануление обычно применяется в многоэтажных жилых домах, где практически невозможно организовать полноценное заземление;
Повторное заземление более часто используется на промышленных предприятиях, где согласно ТБ к безопасности персонала предъявляются повышенные требования;
Этот же тип защиты чаще всего применяется в быту (в загородных домах, в частности), где возможностей для обустройства защитного контура имеется предостаточно (смотрите фото ниже).

Защитное заземление в частном доме

Следует добавить, что защитное заземление и зануление отличаются ещё одним важным фактором. Дело в том, что в первом случае защита распространяется только на участок электрической цепи, на котором в аварийном режиме (при пробое изоляции) за счёт стекания тока в землю понизилось рабочее напряжение. При этом вся остальная часть снабжающей электричеством системы продолжает функционировать.

В отличие от действия заземляющего эффекта, при занулении данный участок линии электропитания отключается полностью.

Так что пытаться ответить на вопрос, в чём состоит их различие, будет не совсем корректно. Гораздо правильнее говорить о том, что заземление и зануление электроустановок должны использоваться совместно. Такое комбинированное их применение обеспечит более эффективную защиту от поражения током.

Подводя итог их сравнению, отметим, что принцип зануления состоит в превращении аварийной ситуации в однофазное замыкание, приводящее к срабатыванию станционной защитной автоматики. Заземление же, с одной стороны, представляет собой снижение потенциала опасной точки (уменьшение сопротивления заземлителя), а с другой – их выравнивание.

Оно в данном случае заключается в поднятии потенциала опоры со стоящим на ней человеком до уровня напряжения на заземлённом корпусе.

Зануление и заземление: в чем разница

Разница этих систем в методе осуществления защиты. При устройстве защитного заземления роль отсекателя напряжения при возникновении аварийной ситуации берет на себя УЗО, а в случае монтажа зануления УЗО становится бессильно, сработать может только автомат. Почему так происходит? Устройство защитного отключения реагирует только на токовые утечки, совершенно игнорируя любые перегрузки, включая короткое замыкание. В случае монтажа зануления и включения в схему УЗО без автомата, при коротком замыкании УЗО не срабатывает, а попросту сгорает, не отключив напряжение с линии.

Вот к чему может привести неправильный монтаж защитного зануления

Чем отличается заземление от зануления: обобщение

Заземление отличается от зануления способом защиты и монтажом. Такие системы противоречат друг другу, а значит монтаж схемы с включением обоих вариантов, неприемлем. Зануление устраивается только в многоквартирных домах, не оборудованных собственным контуром. В иных случаях такой монтаж запрещен. О способах его устройства сейчас поговорим подробнее.

Защита от удара током

То, что сделал Рихман для уловления атмосферных зарядов, очень напоминает современный громоотвод (молниеотвод). Только атмосферные заряды/разряды сейчас считается за благо сразу отправить поглубже в землю, не дожидаясь, чтобы они сами кого-нибудь отправили… туда же, куда и Рихмана. И, оказалось, это вполне надежно и безопасно — Земля принимает все. Ну а человека от этого процесса лучше всего хорошо изолировать.

Таким образом и получилось заземление — отвод лишних, ненужных, опасных зарядов в землю. А так как шальные заряды из атмосферы, тем более молнии, могут нести колоссальную электрическую энергию, и необходимо предоставить для движения этого потока металлические проводники солидного сечения. Чтобы ничего не расплавилось и беспрепятственно отвело энергию от греха подальше в земную глубь.

И вот начали на зданиях, башнях ставить везде эти самые громоотводы.

А потом вскоре изобрели и системы выработки электрической энергии. И передачу электрических сигналов на расстояние с помощью проводов. Ну а уж вскоре точно так же и передачу энергии. И заметили, что металлические линии передач притягивают к себе это самое атмосферное электричество. И совсем даже не стоит дожидаться, когда электричество придет «к нам в гости». Поэтому сразу и подумали о защите сети в первую очередь от него.

Терминология заземления

Под заземлением понимают как соединение с грунтом Земли, так и соединение с некоторым “общим проводом” электрической системы, относительно которого измеряют электрический потенциал. Например, в космическом корабле или самолёте “землёй” считают металлический корпус. В приёмнике с батарейным питанием за “землю” принимают систему внутренних проводников, которые являются общим проводом для всей электронной схемы. В дальнейшем мы будем использовать именно такое понятие “земли”, не заключая больше это слово в кавычки, поскольку оно давно стало физическим термином.

Сетевое (рабочее) и защитное заземление.

Потенциал земли в электрической системе не всегда равен нулю относительно грунта Земли. Например, в летящем самолёте за счёт генерации электростатического заряда потенциал земли (корпуса) самолёта может составлять сотни и тысячи вольт относительно поверхности Земли. Аналогом земли космического корабля является “плавающая” земля” — не соединённая с грунтом Земли система проводников, относительно которой отсчитывается потенциал в электрической подсистеме. Например, в модуле аналогового ввода с гальванической развязкой внутренняя аналоговая земля модуля может не соединяться с грунтом Земли или соединяться с ним через большое сопротивление, скажем, 20 МОм.

Под защитным заземлением понимают электрическое соединение проводящих частей оборудования с грунтом Земли через заземляющее устройство с целью защиты персонала от поражения электрическим током. Заземляющим устройством называют совокупность заземлителя (то есть проводника, соприкасающегося с землёй) и заземляющих проводников. Общим проводом (проводником) называют проводник в системе, относительно которого отсчитываются потенциалы. Обычно он является общим для источника питания и подключённых к нему электронных устройств.

Описание и принцип работы соленоидов.
Читать далее

Формула расчёта сопротивления конденсатора.
Читать далее

Что такое счетчик Гейгера и как сделать его своими руками.
Читать далее

Примером может быть провод, общий для всех 8 входов 8 канального модуля аналогового ввода с одиночными (недифференциальными) входами. Общий провод во многих случаях является синонимом земли, но он может быть вообще не соединён с грунтом Земли. Сигнальным заземлением называют соединение с землёй общего провода цепей передачи сигнала. Сигнальная земля делится на цифровую землю и аналоговую. Сигнальную аналоговую землю иногда делят на землю аналоговых входов и землю аналоговых выходов.

Как работает заземление.

Силовой землёй будем называть общий провод в системе, соединённый с защитной землей, по которому протекает большой ток (большой по сравнению с током для передачи сигнала). В основе такого деления земель лежит различный уровень чувствительности к помехам аналоговых и цифровых цепей, а также сигнальных и мощных (силовых) цепей и, как правило, гальваническая развязка между указанными землями в системах промышленной автоматизации. Глухозаземлённой нейтралью называется нейтраль трансформатора или генератора, присоединённая к заземлителю непосредственно или через малое сопротивление (например, через трансформатор тока).

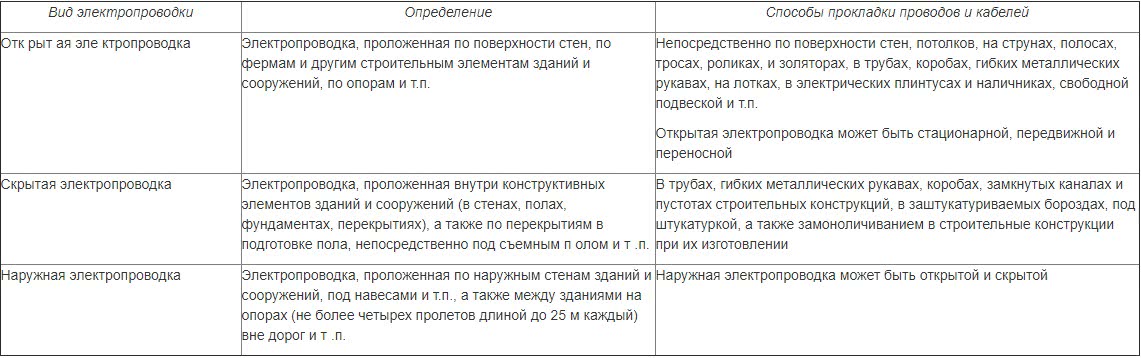

Виды электропроводок.

Нулевым проводом называется провод сети, соединённый с глухозаземлённой нейтралью.

Принцип работы и отличия заземления от зануления
