Введение

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Установка монтажной коробки

Имеются свои нюансы и здесь. Стоит начать с того, что в помещениях с бетонными стенами рекомендуется использовать коронки с алмазным напылением, так как более распространенные модели с победитовым напылением быстро изнашиваются, и придется докупать дополнительные сверла. Использовать их можно лишь в домах со стенами из финблоков. Что характерно, при работе с финблоками запрещается применять коронки с алмазным напылением по тем же самым причинам.

Перед началом фрезерования в центре монтажа проделывается отверстие с диаметром, равным сверлу, благодаря чему при работе трудностей будет намного меньше. Специалисты рекомендуют выбирать коробки с диаметром в 6-7 см, этого будет вполне достаточно для 6 жил. Если же планируется подключить несколько розеток в ряд, место для них выравнивают по уровню.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать

Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись

Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки

Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
Для розеток 2,5мм2;
Для духовки и приборов мощнее 5 кВт 4мм2;
Для кондиционеров – 2,5мм2;
Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.

Как правильно проложить провода

Основные положения, которых придерживаются при монтаже электропроводки в квартире своими руками:

доступность всех ключевых элементов (счетчика, распределительных коробок, автоматов);
высота от пола до выключателя принимается 0,6-1,5 м, при этом его устанавливают так, чтобы дверь не мешала доступу;
высоту установки розеток принимают 0,5-0,8 м от уровня пола, чтобы предупредить попадание воды при затоплении;
расстояние от розетки до газовой или электроплиты, других коммуникаций должно составлять не менее 0,5 м;
прокладка электропроводки допускается только вертикально или горизонтально, обязательно составляется схема проводки.

Нормы рекомендуют следующий принцип расчета оптимального количества розеток: на каждые 6 м2 – 1 розетка. От этого правила можно отступить для кухни. Здесь разрешается увеличить количество мест подключения.

Разводка электропроводки в квартире выполняется так, чтобы исключить соприкосновение проводов с металлическими элементами строительной конструкции. Если канал предназначен для прокладки нескольких линий проводки своими руками, между ними оставляют расстояние не менее 3 мм. Лучше всего защитить каждую отдельным коробом или гофрорукавом. Соединение отдельных частей выполняют в распределительном коробе. Открытые части тщательно изолируют. Запрещено соединять вместе медный и алюминиевый провода.

Можно быть уверенным, что электропроводка в квартире выполнена с соблюдением всех норм. Значит, она безопасна.
Учтена мощность приборов, следовательно, можно без опасения пользоваться любой техникой.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля – медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель – он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 – его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное – не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

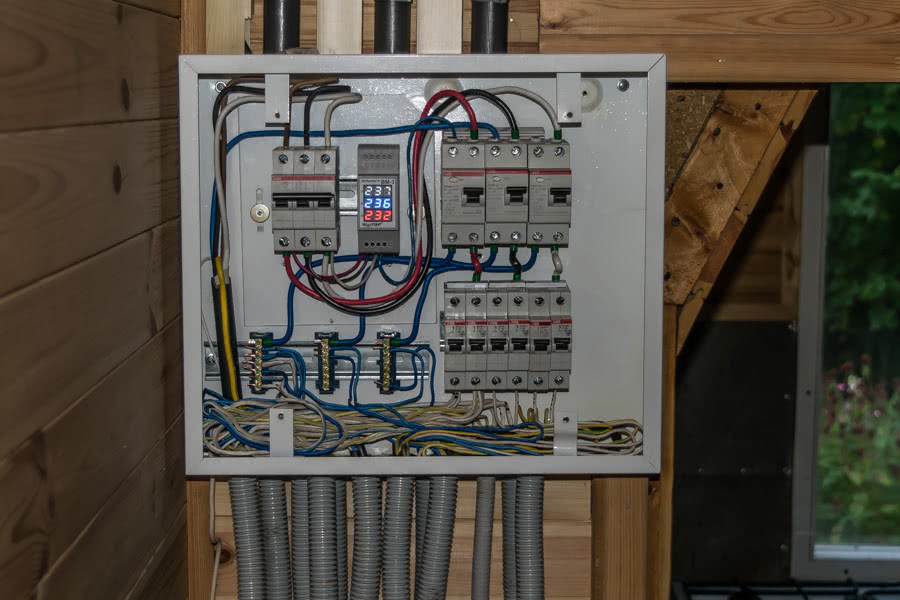

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

общие УЗО и автоматы;
защитные устройства отдельных групп;
приборы учета;
нулевую и заземляющую шины.

Функции жилы определяют по цвету:

красная, коричневая, белая или черная является фазой;
синий цвет соответствует нулю;
желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

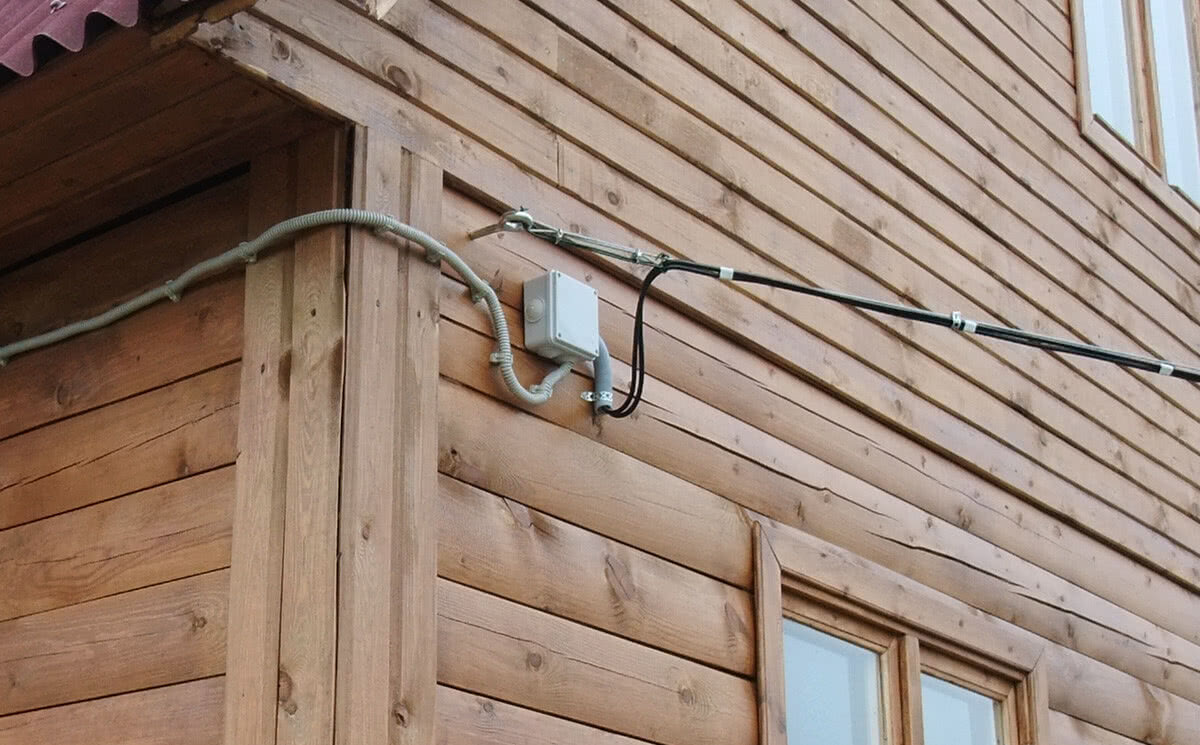

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

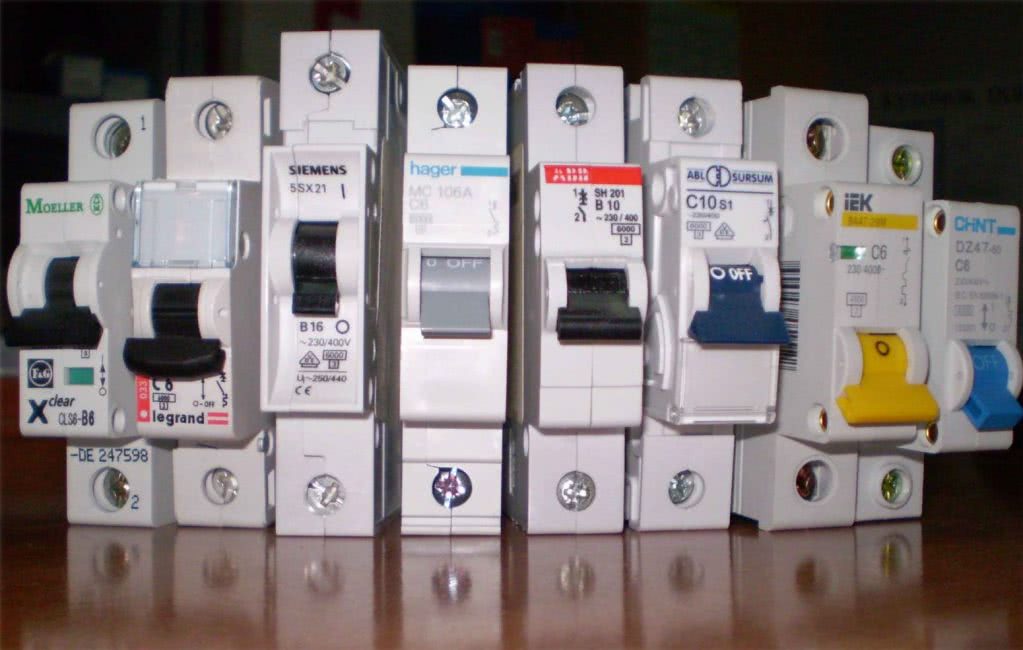

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

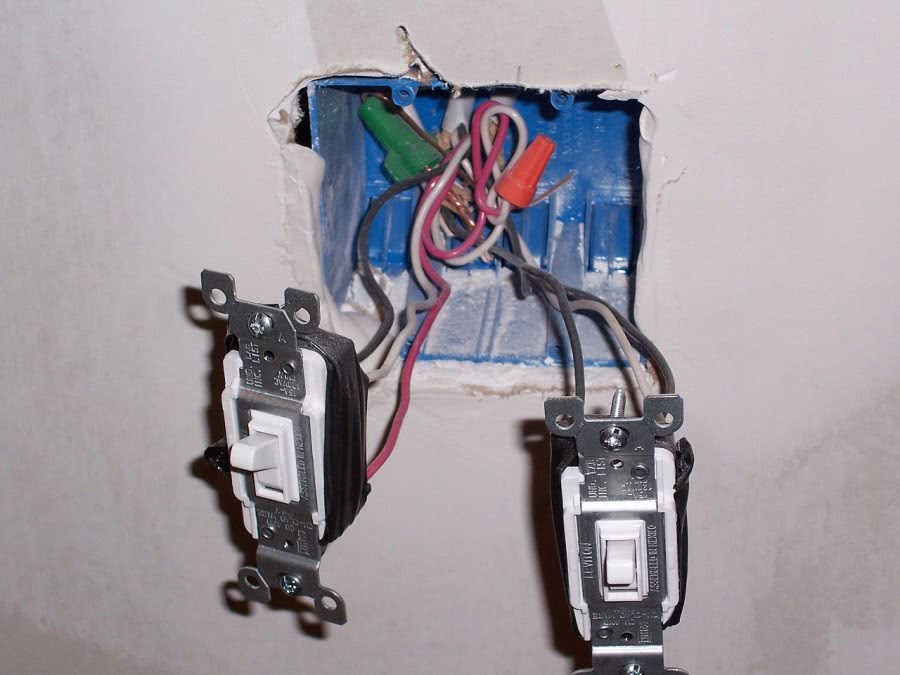

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

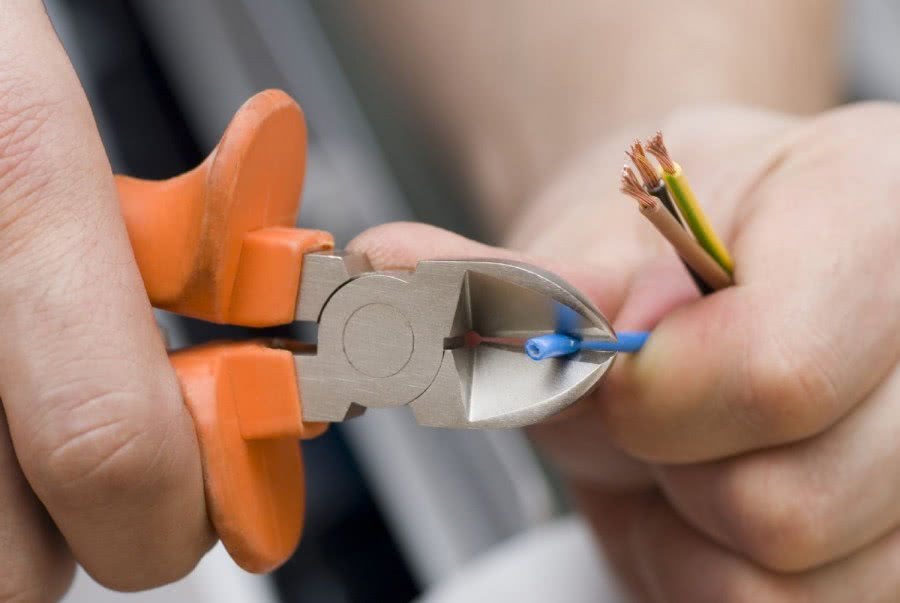

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

пайку;
скрутку;
клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

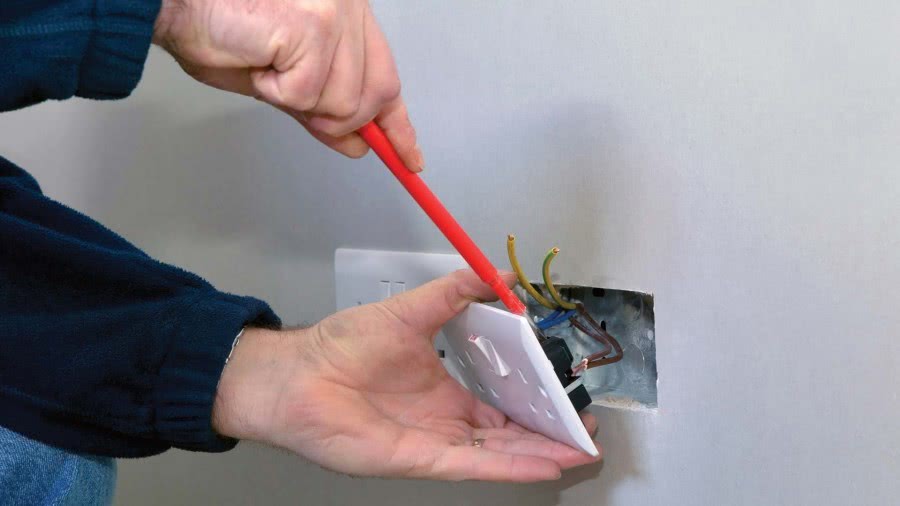

Подключение розеток, осветительных приборов

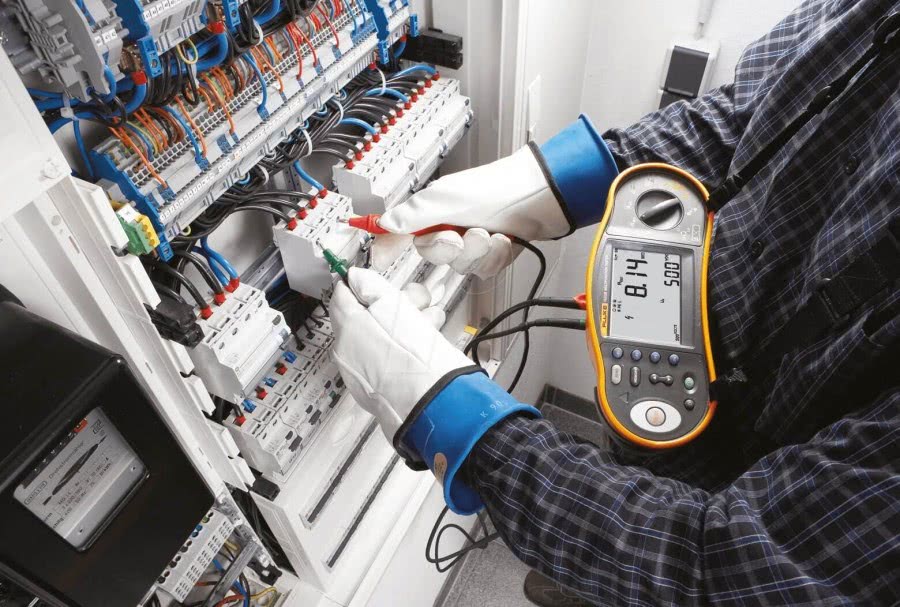

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
От проемов до проводов оставляют расстояние более 15 см.
Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

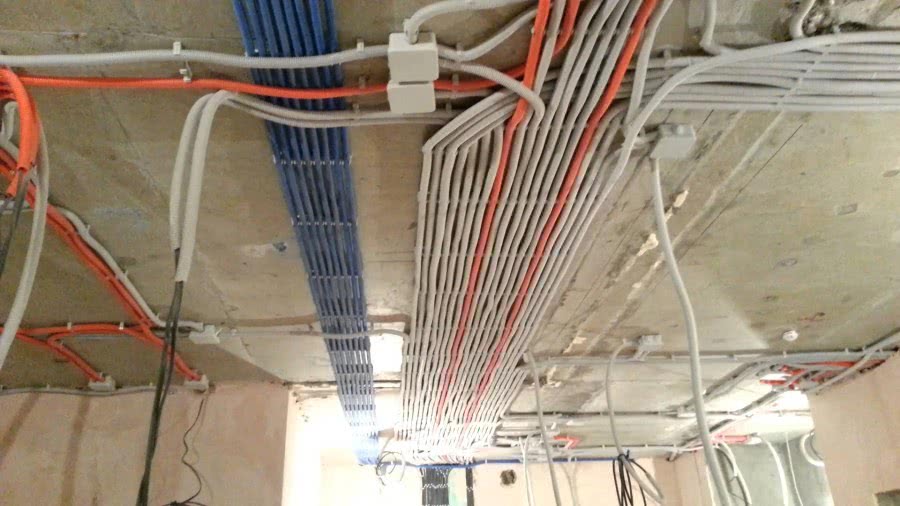

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Параметры электрической сети

Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.

Расчет нагрузки

Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:

P — мощность;
E — напряжение.

Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.

С чего начинается проводка?

Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.

Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка – потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.

Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.

Если у вас есть знания в этой области, тогда – это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.

В противном случае могут возникнуть неожиданные неприятности – удар током, замыкание и перегорание проводов, порча домашних приборов.

На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.

Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.

СКРЫТАЯ ЭЛЕКТРОПРОВОДКА

Скрытую электропроводку прокладывают внутри конструктивных элементов здания – в перекрытиях и фундаментах, в стенных поверхностях, под съёмными полами. Есть несколько способов укладки кабеля или провода:

в трубах;
в бороздах под штукатурку;
в гибком металлическом рукаве;
в пустотах строительной конструкции;
в каналах;
в коробах;
в нишах гипсокартонных конструкций.

Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.

Преимущества скрытой проводки:

1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.

2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.

3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.

4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.

Недостатки скрытого способа прокладки эл. проводки:

1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.

2. Трудоёмкий монтаж.

3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, так как в дальнейшем что-то поменять будет трудно.

4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками –запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Грамотное подсоединение щитка

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм. Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
Установить щиток, завести электричество в дом.
Прокладка кабелей внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
Тестирование системы и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Как правильно провести электропроводку в квартире и доме
