ДЕРЕВЯННЫЙ ДОМ НА СВАЯХ – ИНТЕРЕСНАЯ ИДЕЯ ИЗ ШРИ-ЛАНКИ

Построить дом реально в любых
условиях. Даже, если место не слишком приспособлено для жизни. И пускай это
будут не фешенебельные апартаменты, но определенная зона комфорта. Это самый
главный аргумент.

Обратите внимание на то, как подошли к решению данного вопроса  на Шри-Ланке. Учитывая род занятий заказчика, архитекторы создали оригинальный деревянный дом на сваях

Он расположен на возвышенности на фоне рисовых плантаций и джунглей. Чем-то напоминает бунгало. Поднявшись на самую верхнюю точку дома, можно лицезреть красивый пейзаж. А также регулировать цикл выращивания риса на полях.

каркасный дом на сваях – для работы и для отдыха

Деревянный дом на сваях
принадлежит молодому предпринимателю

Ему важно контролировать все, что
происходит в его поместье. Он хочет иметь надежное убежище, которое позволит
отвлечься от оживленной  городской суеты

Тут комфортно находиться в любой
сезон, как в одиночестве, так и вместе со своей семьей и друзьями. Кроме того,
хозяин сдает в аренду свой дом, каждому, кто желает побыть на природе и
отдохнуть в спокойной обстановке.

Площадь деревянного дома
на сваях – 120 квадратных метров. Его основное предназначение – удовлетворение
фактора «отдыха».

План дома на сваях
предусматривает наличие:

  • трех спален;
  • санузлы;
  • многофункциональное
    пространство с кладовой.

Стены спальни обшиты деревом.
 Использована техника доска в доску. Это природная и экологичная текстура.
 Она создает благоприятную атмосферу и  защиту от внешних факторов.
Фасад спален, обращен на восток и открывает взор на уникальный природный
ландшафт.

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

  1. сварными;
  2. литыми.

Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

  1. Быстрота сооружения фундамента;
  2. Нет необходимости ожидать выстраивания фундамента;
  3. Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
  4. Доступная цена;
  5. Могут применяться на различных почвах;
  6. Не требует предварительного выравнивания участка;
  7. Хорошая стойкость к нагрузкам;
  8. Большой срок эксплуатации;
  9. Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

  1. Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
  2. Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
  3. Необходимость соблюдать правила монтажа и технологии.

С чего начинается строительство свайного фундамента для дачного дома

Одним из наиболее важных этапов строительства дачного дома является проектирование. При воздвижении свайного фундамента необходимо правильно провести расчет винтовых свай, который выполняется в несколько этапов:

1. Прежде всего необходимо определить параметры грунта: определить плотность и его составляющие, благодаря инженерно-геологическим исследованиям узнать физико-химические характеристики.

2. Затем необходимо рассчитать возможные нагрузки на сваи: вес всего строения с учетом мебели и возможных дополнительных нагрузок, например, снежного покрова и т.д.

3. На основе полученных результатов делается предварительный черновой вариант проекта расположения свай с расчетом количества опор и расстоянием между ними;

4. Полученные результаты необходимо проверить с помощью специальной программы. Данная программа моделирует схему взаимодействия конкретного грунта с конкретным строением.

5. С учетом всех неточностей выполняется окончательный расчет чертежей. На этом этапе рассчитываются габариты каждой опоры, возможная высота цоколя, площадь свайного поля.

Этапы установки свай для дачного дома

Сразу после проектирования фундамента можно приступать к монтажу винтов.

  • Сваи необходимо подготовить для установки: обработать их грунтовкой, которая защищает их от коррозионных процессов в будущем;
  • В процессе проектирования по участку располагают маркирующие расположения опор отметки. На месте каждой отметки необходимо просверлить небольшую скважину, глубиной не менее 1/3 сваи;
  • После подготовки площадки необходимо заняться установкой опор: в углубление помещается свая, в верхнюю ее часть вставляется лом или стержень, на торец которого дополнительно одеваются две трубы;
  • Затем начинается заглубление опоры в почву путем ввинчивания. Обычно это выполняется вручную не менее тремя взрослыми мужчинами (двое ввинчивают, один следит за вертикалью с использованием гидроуровня).

Мы предлагаем погружение железобетонных свай колёсными сваебоями. Это долговечнее, надёжнее и безопаснее, чем винтовые сваи: Подробнее. Сваи устанавливаются с помощью специальной техники. Для монтажа используются буровые установки: Мобильная буровая машина БМ 811.

Постройка дома на винтовых сваях – особенности конструкции

Профиль может быть следующим:

  • стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;
  • усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
  • узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
  • цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор

Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

  • марку стали, применяемую для их изготовления;
  • толщину витка в рабочей части;
  • размер стенки трубы, определяющий ее долговечность;
  • качество сварных швов в зоне крепления насадки;
  • форму рабочих лопастей и общую длину опорного элемента.

Для изготовления ростверка выбирают один из следующих материалов:

  • стальные швеллеры или двутавры;
  • деревянные брусья;
  • бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

Пример подсчёта потребности в сваях

Для примера расчёта возьмём одноэтажный дачный дом:

  • с крышей из металлочерепицы;
  • стены бревенчатые;
  • перекрытия деревянные;
  • размер 6 Х 6 м;
  • без фундаментальной печи;
  • высота стен 2,4 м.

Расчет:

  • вес стен из бревна: 2,4 (высота) Х  24 (периметр) Х 600 =  34560;
  • вес перекрытий: 36 (площадь) Х2 Х 100 = 7200;
  • вес крыши: 54 (площадь) * 20 = 1080;
  • полезная нагрузка: 100 Х 36 = 3600.

Сборный вес дома: 34560+7200+1080+3600=46440 кг.

Снеговую нагрузку определяем для севера нашей страны по номинальной массе снежного покрова 190 кг\м2. Отсюда расчет равен: 6х6х190=6840 кг.

Итоговый сборный вес: (46440+6840) Х 1,2 (запас) = 63936 кг.

Выбираем сваю самого популярного размера 89*300мм при её погружении на 2,5 м с несущей способностью 3,6 т, а сводный вес также переводим в тонны. 63,9 : 3,6 = 17,75 шт. — понадобится 18 штук  винтовых свай.

Далее сваи распределяются по свайному полю с учётом первоочередной установки в углах, примыканиях и пересечениях. Количество буронабивных свай будет соответствовать расчёту количества свай винтовых при соблюдении аналогичных параметров.

Виды свайных фундаментов

Виды свайных оснований различают по типу опорных элементов.

Они делятся на:

  • Сваи-стойки. Погружаются в грунт до появления жесткого контакта с плотными слоями. Обладают наибольшей прочностью и несущей способностью, используются для наиболее тяжелых и ответственных зданий и сооружений.
  • Висячие сваи. Опоры на плотные слои грунта не имеют, удерживаются за счет силы трения на боковых стенках стволов. Несущая способность зависит от длины сваи, т.е. от глубины погружения в грунт. Используются в случаях слишком глубокого залегания плотных слоев. Недостатком висячих свай является способность внезапных просадок, возникающих вследствие изменения гидрогеологических условий — сезонного изменения уровня грунтовых вод.

По материалу сваи бывают:

Деревянные. Традиционный вид, появившийся изначально и в настоящее время практически не использующийся.

Металлические. В качестве свай используют отрезки рельс, швеллеров, двутавров и т.д. Специально изготовленными образцами являются только винтовые сваи

Металлические сваи имеют важное преимущество — они пластичны, что позволяет им гибко реагировать на боковые нагрузки от морозного пучения или подвижек грунта. Недостатком металлических свай является склонность к коррозии, в основном — к электрохимической ее разновидности

Из-за этого срок службы металлических свай относительно невысок — до 75 лет (в среднем — 40-50).

Железобетонные. Эти сваи используются в самых ответственных опорных конструкциях. Они могут быть изготовлены на специализированных предприятиях, или отлиты непосредственно на участке. Срок службы Ж/Б свай достигает 150 лет, что обуславливает предпочтение именно этого типа среди строителей.

По типу погружения:

  • Забивные. В основном, используются Ж/Б сваи с заранее напряженной арматурой. Они способны выдерживать максимальные нагрузки и обладают наибольшей несущей способностью. Намного реже используются металлические забивные элементы.
  • Набивные (или буронабивные). Изготавливаются непосредственно на площадке путем заполнения жидким бетоном предварительно пробуренных и армированных скважин. При использовании этой технологии значительно снижается необходимость в транспортировке и погрузо-разгрузочных работах, нет нужды в применении сваебойной техники. Это сделало буронабивные сваи предпочтительными среди индивидуальных застройщиков.
  • Винтовые. Это отдельный вид свай, погружаемых в грунт по принципу шурупов. Имеют возможность погружения и извлечения как механическим способом, так и вручную. Особенностью винтовых свай является отсутствие необходимости в планировке участка или в производстве земляных работ в целом. Кроме того, имеется возможность строительства на склонах или складках рельефа. Недостаток — коррозия, разрушающая металл.

По конструкции свайные фундаменты бывают:

  • Свайно-ростверковый.
  • Свайно-винтовой.
  • Свайно-ленточный.
  • Свайно-плитный.

ВАЖНО!
Свайно-ростверковый и свайно-ленточный виды мало отличаются друг от друга, из-за чего некоторые источники объединяют их в одну группу. Однако, другие специалисты видят между ними принципиальную разницу в способе распределения нагрузок — лента укладывается на грунт, ростверк же опирается только на сваи.

Дома на винтовых сваях

Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.

Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.

Данные приведены в таблице.

Тип почвы При диаметре 76 мм При диаметре 89 мм При диаметре 108 мм При диаметре 133 мм
Глина 3,5 м 2,5 м 2,5 м 2,5 м
Суглинок 3 м 2,5 м 2,5 м 2,5 м
Торф Определяют пробным бурением Определяют пробным бурением Определяют пробным бурением Определяют пробным бурением
Песок 3 м 2,5 м 2,5 м 2,5 м

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.

Размеры основания, м Количество опор, шт Диаметр опор, мм
10 х 10 25 89
9 х 9 16 89
8 х 8 16 89
7 х 7 16 108
6 х 6 9 108
5 х 5 9 108
4 х 4 9 108
3 х 3 4 108

Подготовительные работы

Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.

План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.

Разметка участка

Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

Монтаж свай своими руками

Опора должна заходить в почву строго по уровню

Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.

Этапы:

  1. На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
  2. В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
  3. Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
  4. Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.

Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.

Монтаж обвязки

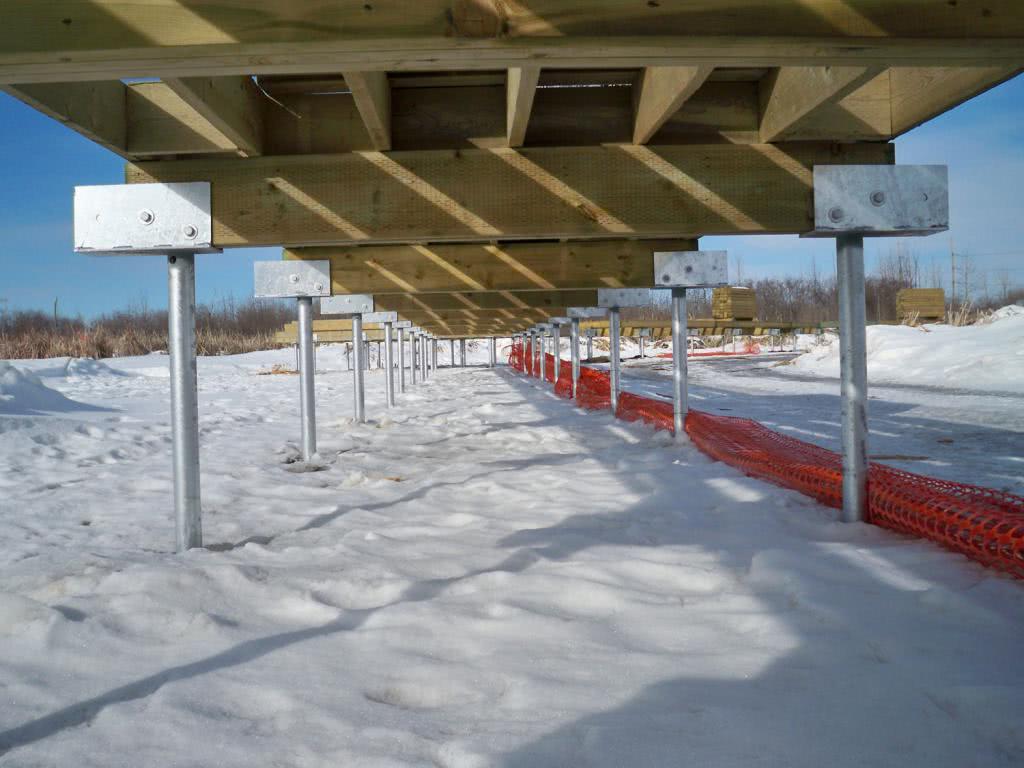

Популярна обвязка из толстого бруса или металла

Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.

Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.

Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.

Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.

При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.

Основные плюсы

В качестве одного из главных преимуществ описываемого фундамента выступает возможность установки постройки на любой местности. Винтовые сваи устанавливаются довольно быстро, что тоже нельзя назвать преимуществом. Лопасти на опоре уплотняют почву, создавая надежную опору для дома. Если на территории мягкий грунт, то можно осуществить ввинчивание изделий самостоятельно, использовать дорогостоящую технику при этом нет необходимости, что тоже является несомненным плюсом.

Если вы хотите возвести дом в сложных физико-геологических условиях, то свайное основание может стать почти единственно верным решением. В данном случае речь идет о следующих грунтах:

  • торфяных;
  • пылевидных;
  • слабых;
  • лессовидных;
  • насыщенных влагой.

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

  1. Подготовительные и чертежные работы

  2. Выемка земли, установка труб из асбестоцемента и их армирование.

  3. Заливка несъемной асбестоцементной опалубки бетоном.

  4. Создание ленточной опалубки из досок и брусков.

  5. Армирование ленты на сваях и заполнение ее бетонным раствором.

  6. Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Виды

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

  • Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
  • Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
  • Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

  • Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
  • Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

  • Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
  • Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
  • Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!
Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

Нюансы возведения домов

Как правило, железобетонные сваи с большой грузоподъемностью используют для строительства кирпичных домов и сооружений с бетонными стенками в несколько этажей.

Винтовые стержни и ж/б опоры меньшего диаметра эффективны при закладке фундаментов под:

  • каркасные,
  • щитовые,
  • деревянные и другие легковесные коттеджи.

Деревянные забивные сваи имеют ограниченную несущую способность поэтому используются только для строительства деревянных сооружений.

Частные дома и коттеджи на сваях поднимают над уровнем земли минимум на 20 см, чтобы исключить вероятность опрокидывания конструкции в результате действия сил пучения на фундамент.

Расчет свайно-винтового фундамента

Правильны расчет — необходимое условие надежности и долговечности свайно-винтового фундамента, поэтому к его выполнению необходимо подходить с максимальной ответственностью. Для начала необходимо определить, какой вид свай подходит для типа грунта, на котором вы планируете начать строительство.

Рис 1.1: Сваи с уширенной опорной пятой

На рисунке 1.1 изображены сваи, предназначенные для использования в проблемных грунтах — плывущий, рыхлых и склонных к пучению. Отличаются они уширенной пятой, которая способствует улучшению фиксации конструкции в почве и увеличению ее несущей способности. Толщина стенки в таких свая может варьироваться в пределах от 4 до 16 мм, длина — 3-15 метров, диаметр — 159-325 мм. Одна свая с уширенной пятой, в зависимости от размера, обладает несущей способностью в 1-3,5 тонн. Размещаются они с шагом в 3 метра друг от друга. Ориентировочна стоимость сваи — в районе 3500 рублей.

Рис. 1.2: Стандартные винтовые сваи

На рисунке 1.2 изображены сваи, использующийся в обычных грунтах. Это оптимальный вариант в плане соотношения цены и эксплуатационных характеристик, который может применятся для строительства легких домов из дерева либо газобетона, одноэтажных кирпичных зданий и заборов.

Длина таких винтовых свай варьируется в пределах от 2,5 до 15 метров, диаметр — от 47 до 325 мм, несущая способность — от 0,7 до 2,5 тонн. Согласно требованиям СНиП они должны размещаться с шагом в 2,5 метра. Стоимость одной сваи начинается с двух тысяч рублей.

Рис. 1.3: Полые винтовые сваи

На рисунке 1.3 вы можете увидеть винтовые сваи для плотных грунтов, песчаников и вечной мерзлоты. Такие конструкции отличаются от других видов отсутствием сужающегося наконечника, они полые внутри и при этом имеют открытые торцы. В процессе погружения такие сваи наполняются столбом грунта, который обеспечивает дополнительную фиксацию.

Полые сваи, как правило, не подлежат бетонированию. Однако в случае необходимости придания свайному фундаменту максимальной несущей способности, после погружения грунт из сваи изымается желонкой и внутрь трубы заливается бетонный раствор. Данная технология позволяет возводить на свайно-винтовых фундаментах большие кирпичные здания (3-5 этажей) даже в условиях болотистой местности либо вечной мерзлоты.


Рис. 1.4: Полые сваи для вечномерзлых грунтов

Толщина стенки полых винтовых свай может составлять 8-20 мм, диаметр либо 219, либо 325 мм. Длина — 4-16 метров, несущая способность до 4,5 тонн. Стоимость одной полой сваи начинается с 4,5 тыс. рублей.

Если вы планируете возводить на свайно-винтовом фундаменте деревянный дом, сваи необходимо комплектовать оголовком. Увидеть его можно на изображении 1.2:


Рис. 1.5: Оголовок для винтовых свай

Размеры оголовка одинаковы для всех видов винтовых свай, в зависимости от их диаметра отличается только размер посадочного гнезда.

Совет эксперта! строительство домов из кирпича либо пенобетона обязательного наличия оголовка не требует, в таком случае металлический ростверк приваривается непосредственно к стволу сваи.


Рис 1.7: Виды ростверков свайно-винтового фундамента
