Какое выбрать реле напряжения для защиты бытовых приборов

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.

Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.

Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.

В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.

Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.

Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:

• линейные – к ним можно подключить несколько бытовых приборов;
• магистральные – монтируются на входе электрической сети в дом или квартиру.

Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.

Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.

Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.

Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.

Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.

Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН. Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Настройка рабочих режимов

Независимо от типа реле, различают три основных параметра для настройки:

• Верхний предел напряжения U_max — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
• Нижний предел напряжения U_min — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
• Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.

Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.

Watch this video on YouTube

Реле напряжения Vp-380 — установка на DIN-рейку

Реле напряжения трехфазное — VP-380V

Реле напряжения (Устройство защиты по напряжению) предназначены для отключения электрооборудования в трехфазной электрической сети с нулевым проводом (220/380В, 50Гц) при возникновении «скачка» напряжения, асимметрии фаз, пропадания фаз, чередования фаз. Что предотвращает их выход из строя и продлевает срок эксплуатации. Прибор незаменим для защиты потребителей при наличии трехфазного ввода на производстве, в гараже, коттедже, доме, даче и тп.. Установка – на DIN-рейку. Устройство защиты постоянно анализирует напряжение в сети, контролирует асимметрию фаз, пропадание и чередование фаз сеть и в случае выхода сетевого напряжения за установленные пределы Реле напряжения отключит нагрузку от сети. Текущее действующее значение фазного напряжения отображается на светодиодных индикаторах устройства. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени. Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания. Основные особенности: • Трехфазное; • Полностью цифровое управление. • Контроль асимметрии фаз. • Контроль пропадания фаз. • Контроль чередования фаз. • Индикация действующего значения напряжения на каждой фазе. • Автоматическое включение нагрузки после нормализации напряжения. • Программируемые значения верхнего и нижнего предела отключения напряжения. • Программируемое значение допустимой асимметрии фаз. • Программируемая задержка на включение. • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).

Богатый перечень наименований, таких как изделие под артикулом Vp-380V, представлен в нашем каталоге. Вы можете оценить также технические характеристики других товаров, например, в нашем каталоге имеется в наличии Программируемое реле времени РВ-2с (суточный режим) — установка на DIN-рейку. Вы можете проконсультироваться с нашими специалистами и принять правильное решение о покупке наиболее подходящего прибора. Для этого у нас созданы все условия: цены на продукцию начинаются всего от 2790.00, в ассортименте огромное разнообразие различных устройств, удобная система оплаты и оперативная доставка.

У нас в наличии еще много функциональных и полезных устройств, среди которых и товар под артикулом Vp-380V.

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).

И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза.
Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

• дороже и шумит;
• более инертен при резких перепадах;
• не имеет возможностей для регулировки параметров;
• занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

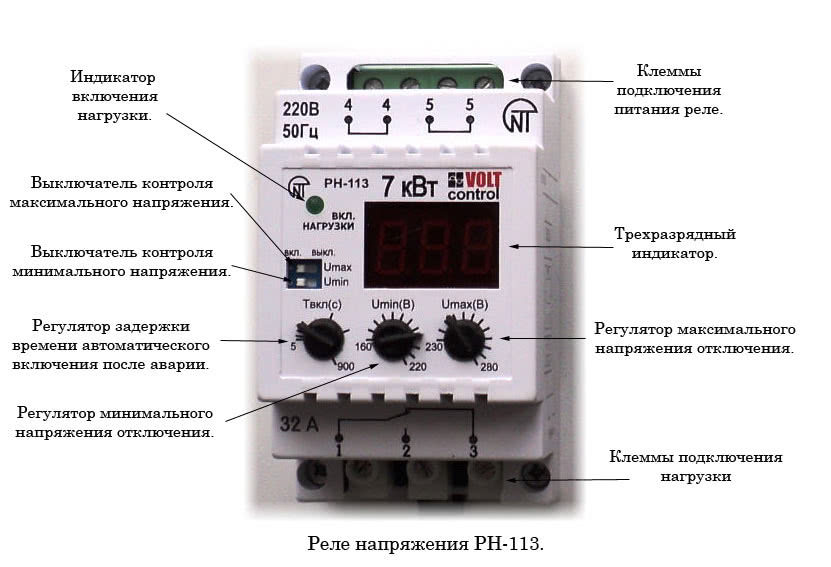

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Классификация защитных реле напряжения

Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.

Схема подключения реле напряжения довольно проста:

Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.

Материалы:

• реле напряжения
• небольшой отрезок провода. Желательно сечением 4 или 6 мм
• DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
• два самореза, чтоб закрепить дин-рейку

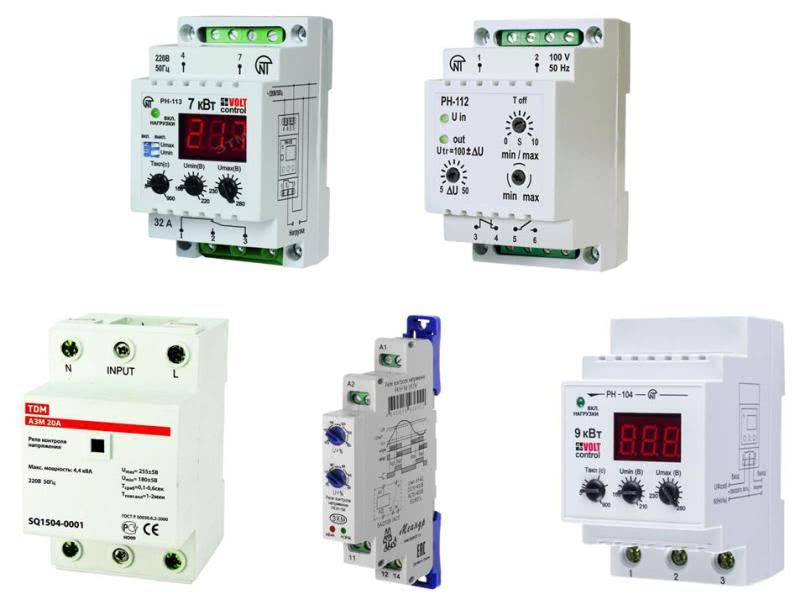

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

Доступные схемы подключения

В щитке однофазное реле напряжения монтируют после счетчика. Помещать его нужно в разрыве фазного провода. Потому что контролировать прибор должен вольтаж только у него. И отсекать фазу в случае нужды.

Схем подсоединений существует две. Более распространена установка реле под прямой нагрузкой. Но можно подключить к нему дополнительный магнитный контактор. Устанавливая прибор, главное не перепутать подсоединение проводов ко входу и выходу. Правда это трудно сделать, поскольку на корпусе автоматики всего три клеммы, и они все подписаны – вход, ноль, выход.

В продажу поступают приборы с различной расчетной мощностью. Поэтому в подборе нужного для своей домашней сети проблем не возникнет. Но всегда существует возможность выполнить монтаж нескольких маломощных реле, используя параллельную схему. В этом случае к каждому контролеру подключается только своя группа электроприборов.

Видео описание

Видео объяснит, как подключить реле напряжения:

Как настроить устройства

Самые простые конструкции имеют заданные пороги срабатывания, установленные по умолчанию производителем. Как правило, диапазон работы реле выступает от 170 до 265 В

Параметры могут отличаться, поэтому при выборе нужно обращать на них внимание, поскольку перенастроить потом уже не получиться

Регулируемые реле имеют 3 настройки:

• Устанавливается нижний порог для срабатывания.
• Выбирается максимальное значение напряжения.
• Устанавливается промежуток задержки перед повторным включением.

Подключение реле напряжения процесс серьезный. Но еще большей ответственности требует настройка. Необходимо изучить всю используемую в доме бытовую аппаратуру. И лишь затем выставлять пороги. А что касается задержек включения, то там придется искать компромисс.

Если приоритет в защите имеют приборы с компрессором (холодильник, кондиционер), то время повторной подачи напряжения необходимо ставить довольно продолжительное. От пары минут. А в некоторых случаях доводить даже да пяти. Это убережет приборы от резких скачков вольтажа.

Удлинитель с контролеромИсточник prom.st

Но если под защиту берутся лишь телевизор с компьютером, то достаточно задержки всего в 10-20 секунд. Для настройки на корпусе предусмотрены плавные регуляторы. Современные приборы комплектуются удобными сенсорами.

Некоторые эксперты рекомендуют подключать стабилизатор напряжения, а не реле контроля. Мотивируют это тем, что кроме функций последнего, он в дополнение выравнивает напряжение. Поэтому получается более надежная защита.

Но у стабилизатора есть существенные недостатки:

• Он шумит при работе.
• Занимает много места из-за громоздкости.
• Не позволяет провести точную настройку.
• Повышает сетевую силу тока и этим создает опасность для неподготовленной проводки.
• При обрыве заземления, скачок напряжения остается без внимания.
• Его стоимость гораздо выше обычного реле.

Поэтому стабилизатор напряжения привыкли использовать лишь локально. Например, для защиты только одного холодильника.

Видео описание

О том, как грамотно провести монтаж реле контроля напряжения, расскажет следующее видео:

Коротко о главном

Чтобы обезопасить домашнюю аппаратуру от перегрузок в сети, необходимо установить в ней защитную автоматику. Можно воспользоваться обычным реле, которое будет контролировать напряжение. Устройство будет постоянно замерять показания последнего. А при отходе от заданной нормы самостоятельно отключаться от источника питания.

Обеспечить защиту можно каждому отдельно подключенному бытовому аппарату. Для это выпускаются специальные переходники и удлинители. Но более разумно защитить от перенапряжения всю домашнюю электросеть, установив одно реле прямо в электрощит квартиры.

Подключение автоматики несложное. Реле устанавливают сразу после счетчика, разорвав фазный провод

Основное внимание уделяют настройке прибора. Надежную защиту обеспечит установка верхних и нижних порогов срабатывания

А также времени задержки перед повторным включением.

Подключение трехфазного РН — 4 схемы

Трёхфазное реле предназначено первую очередь для защиты электродвигателей переменного тока, подключенных к трёхфазной сети 380В. При отсутствии трехфазных нагрузок устанавливается три однофазных устройства.

Есть четыре основные схемы подключения этого прибора:

• Всё оборудование подключается прямо от устройства, без контактора. Этот вариант применяется при мощности нагрузок до 7кВт.
• Часть оборудования с лампами освещения, подключена через прибор, а часть через дополнительный пускатель. Такая схема после появления питания включает освещение, а электродвигатели необходимо запускать вручную. Это нужно для проверки состояния оборудования после аварийной остановки.
• До пускателя (после вводного автомата). Эта схема защищает всё установленное оборудование от проблем в подходящей сети. У неё есть недостаток — при выходе из строя контактора (выгорании одного из контактов) электродвигатель остаётся под напряжением, работает «на две фазы» и за несколько минут, а иногда и секунд, выходит из строя.
• После пускателя. Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты.

Схема подключения трехфазного пускателя к РН

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
2. Фазный провод напрямую подключают к выводу L.
3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети.

Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Похожие записи:

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора Крыльцо своими руками Септик для дачи: как сделать установку своими руками Пустотелые бетонные блоки: виды, характеристики, применение Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
