Монтаж и разводка водопровода в частном доме своими руками

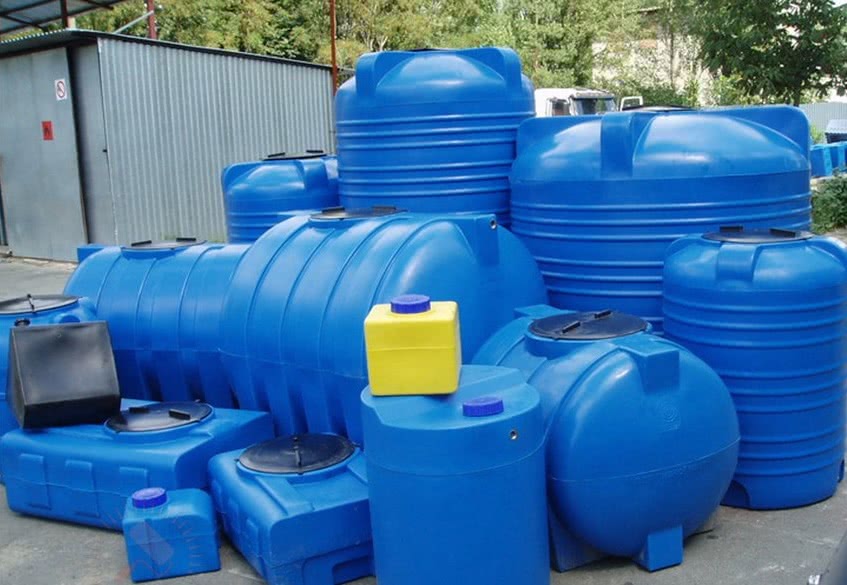

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

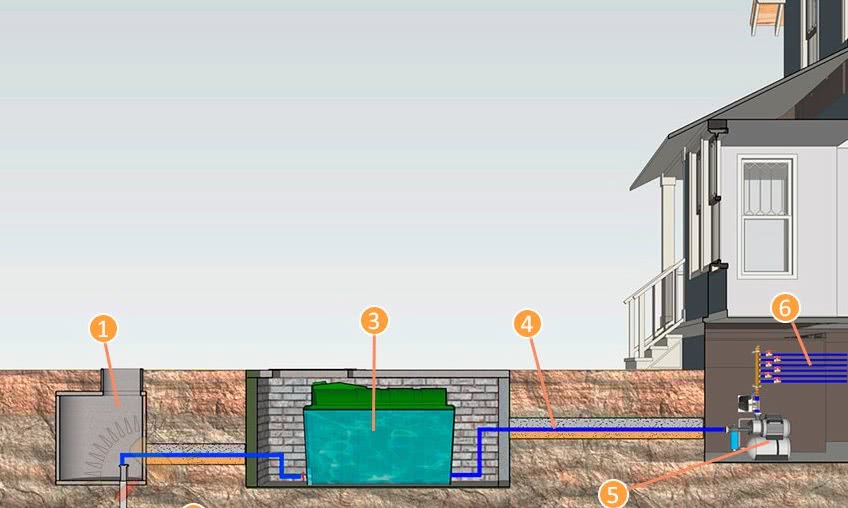

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

• Тройниковое включение.
• Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Схемы холодного водоснабжения

Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.

Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.

Колодец

1. Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?

При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:

Насосная станция установлена в подвале дома

Скважина

1. Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?

В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением  (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.

Скважинный насос Вихрь СН-50

Кроме насоса, для организации водоснабжения понадобятся:

Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;

На фото хорошо виден обратный клапан после насоса

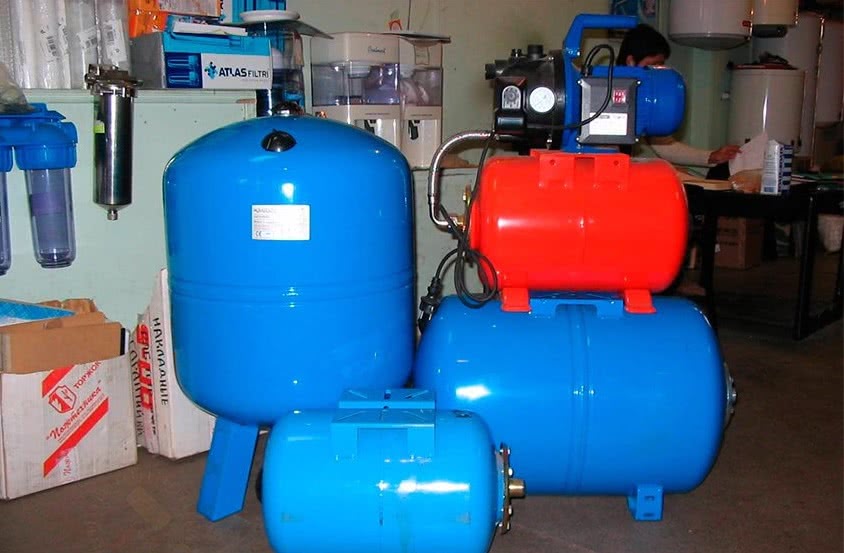

Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;

Горизонтальный гидроаккумулятор

Реле давления, отвечающее за подачу и отключение питания насоса.

Реле давления

Емкость

1. Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?

Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.

Поплавковый клапан в емкости для воды

1. Как обеспечить подачу воды из емкости в водопровод?

Самый простой способ — установить резервный бак на чердаке дома.

Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:

Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;

Утепление накопительной емкости

Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.)  просто-напросто не включится;

Емкость должна быть как минимум на три метра выше верхней точки водоразбора

Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.

1. Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?

Схема водоснабжение с подачей воды насосом из накопительного бака

Подключение станции к баку

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Источники воды

Подача воды в дом может быть организована:

1. Из колодца. Очевидное достоинство этого решения — дешевизна и возможность реализовать проект своими руками от начала до конца (см. Водоснабжение из колодца: как правильно сделать). Столь же очевидный недостаток — в том, что вода питьевого качества встречается в верхних водоносных слоях достаточно редко;

Колодец из колец КС

1. Из скважины. Нижние водоносные горизонты, как правило, дают воду с минимальным количеством загрязнений. Увы, бурение скважины — дорогостоящее мероприятие (проходка погонного метра ее ствола стоит от 2 до 4 тысяч рублей в зависимости от типа грунта);

Водяная скважина

1. Из емкости. Бак может наполняться привозной водой или дачным водопроводом с подачей воды по графику. Последняя схема типична для многих садовых кооперативов в теплых областях страны.

Подключение к летнему водопроводу

Итого: что мы имеем в сухом остатке?

Итак, любой адекватный человек понимает, что в нынешних коммунальных условиях нужно очищать или доочищать воду. Благодаря изучению вопроса стало совершенно очевидно, что реклама фильтров никак не отражается на их реальных умениях очищать воду. И можно купить дорогой фильтр именитого бренда, который будет вас фактически травить, потому что не защитит полностью от ржавчины и токсинов.

Или можно выбрать фильтр российского производителя «Аквафор», который гарантировано превратит грязную воду в чистую. А в случае крутейшей обратноосмотической системы «Аквафор», кроме топ-качества очистки воды, будет компактным, экономичным и производительным. И главное: нет никакого секрета, и воду не надо «заряжать Чумаком из телевизора».

Достаточно науки чистой воды от «Аквафора».

#реклама

Этот пост написан читателем в разделе Тусовка, где каждый может разместить статью. Начните по этой ссылке. Лучшие посты появятся на iPhones.ru.

P.S. Обязательно прочитайте инструкцию, она поможет.

iPhones.ru

Чистота воды — это не только глобальная проблема нашей планеты, но и бытовая задача, которую каждый человек ежедневно решает (или не решает) для себя сам. Воду мы пьем каждый день (в чистом виде или вместе с едой). А посему, нужно ли очищать воду из крана — вопрос далеко не праздный. И хотя сейчас в любом…

Вывод и полезное видео по теме

Решив самостоятельно смонтировать систему водоснабжения в частном доме, нужно дать себе отчет в том, что процесс достаточно сложен, и имеет ряд особенностей. Лучше, когда работы выполняют профессионалы. Вода из артезианской скважины по качественным характеристикам лучше, так как пригодна для питья. Но если она нужна для полива или технических нужд, можно не тратиться, и достаточно колодца.

При проектировании нужно учитывать материал труб, производительность насосной станции, глубину залегания грунтовых вод и прочие параметры. В остальном, имея строительные навыки и инструмент, сборку трубопровода можно выполнить собственными руками. Все решают потребности, возможности и пожелания домовладельца.
