Коммутирование розетки и выключателя в электрораспределительной коробке
Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.
Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.
Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.
Подсоединение электроприборов
Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.
Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.
Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.
Подключение одноклавишного выключателя
Перед тем как подключить выключатель к лампочке, нужно еще раз удостовериться в безопасности. Перед отключением электричества нужно убедиться в работоспособности индикаторной отвертки, прикоснувшись ей по очереди к каждому из отверстий в розетке. Индикатор должен загореться в одном из гнезд.
Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.
Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

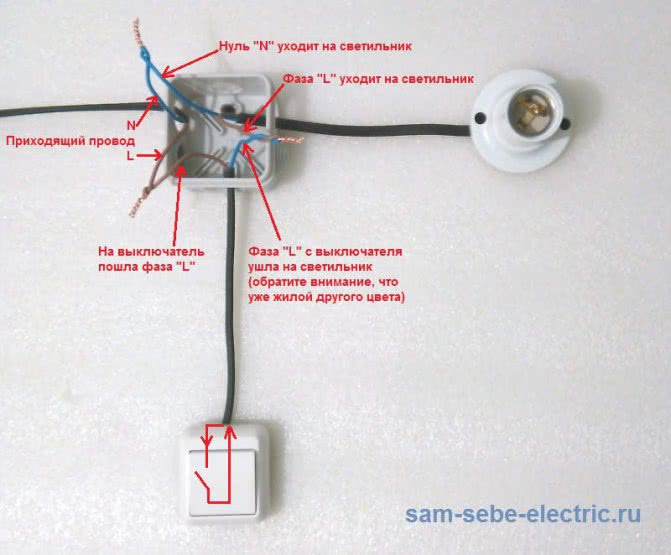

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.
После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

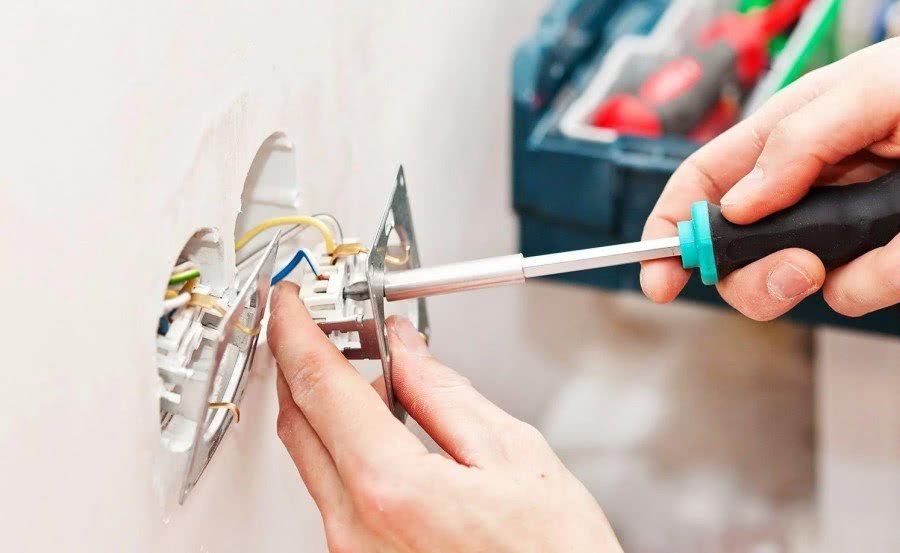

- Установить в углубление в стене подрозетник (стакан);
- Вывести провода, идущие к выключателю;
- Снять лицевую часть прерывателя;
- Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
- Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
- Установить выключатель в подрозетник;
- Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
- Закрепить лицевую часть выключателя.
Установка двухклавишного прерывателя
Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.
Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.
Если разные группы ламп подключаются в одной люстре, то нужно объединить их общие выводы и соединить их с нулевым проводом, идущим от распределительной коробки. Обычно все провода маркированы цветом. Нулевой, как правило, имеет синий цвет. При сомнениях всегда можно прозвонить цепь мультиметром. Оставшиеся выводы (фазовые) нужно подключить соответственно к двум жилам, идущим на прерыватель.
Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.
Какие они бывают?
Стандартный одноклавишный механизм
Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.
Двухкнопочный вариант
Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.
Модель с тремя кнопками

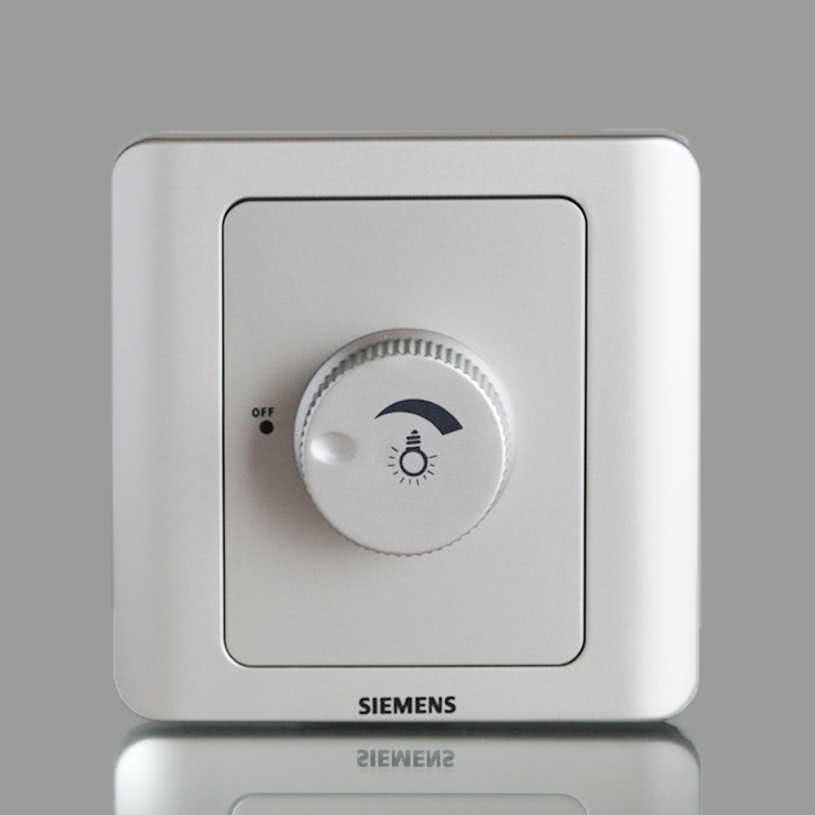

Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.
Регулятор подачи силы тока для разной яркости освещения
Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.
Выключатель с индикатором местоположения в темноте
Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.
Пример дизайнерского оформления одно- и двухкнопочного выключателя
Возможные варианты переноса розетки
Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.
Прокладка новой линии
Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

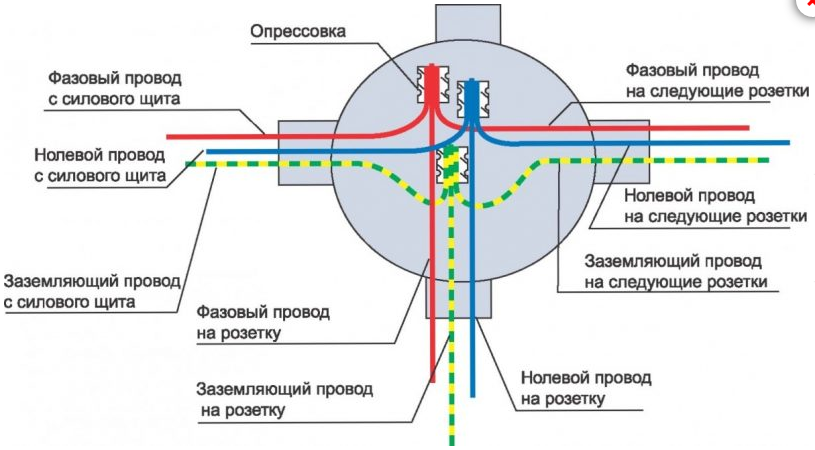

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.
Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.
Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.
В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.
Наращивание провода
Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.
В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.
Нарастить электрический провод можно, используя один из следующих способов:
- Скрутку.
- Сварку или припой.
- Клеммники.
- Пружинные клеммы.
- Болтовое соединение.
Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.
Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.
При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.
Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.
Необходимые принадлежности и инструменты для работы
Чтобы осуществить монтаж выключателя и подсоединение к нему потребителя, понадобятся следующие материалы и инструменты:
- выключатель – в зависимости от количества потребителей, можно применить одно-, двух- или трехклавишный выключатель;
- провод – нужно правильно подобрать проводку, исходя из предполагаемой нагрузки на сеть и наличие либо отсутствие заземления у потребителей;
- распределительные коробки нужны для удобства подключения, а также возможности в случае необходимости протянуть еще одну ветку не от счетчика, а непосредственно в помещении;
- отвертка с индикатором, мультиметр – для контроля правильности подключения, а также проверки отсутствия или наличия питания в сети;
- кусачки и плоскогубцы – для удобства работы с проводом;
- изолента, клеммы – для обеспечения безопасности подключения и изоляции проводов;
- стакан и элементы крепежа – для надежного монтажа выключателя в стене;
- дрель с ударом или перфоратор – понадобятся при осуществлении монтажа скрытой проводки.
Пошаговая инструкция подключения одноклавишного выключателя
Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.
Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.
Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.
Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:. Как подключить одноклавишный выключатель? Как установить в подрозетник?
Демонтаж
Убедившись, что электричество отключено, демонтируем старый выключатель света (если он есть). Для этого сначала необходимо отверткой поддеть пластиковую клавишу, если это модель для скрытой проводки и открутить крепление декоративной рамки, или разобрать корпус устройства, если это накладная модель для открытого монтажа. После этого нужно открутить отверткой два винта, фиксирующих «лапки», которыми рабочий механизм закрепляется внутри стены. Когда они будут отпущены, устройство можно извлекать из монтажной коробки. Для накладных выключателей света после разборки корпуса необходимо открутить два шурупа (самореза), которыми рабочая часть крепится к подрозетнику.
Когда выключающее устройство будет демонтировано, можно отсоединять от него провода. В большинстве кнопочных моделей они закрепляются при помощи винтов. Следовательно, винты необходимо просто ослабить, и потянуть провод.
После отсоединения устройства от сети, определите, фазный ли провод размыкался выключателем. Для этого включите электричество при помощи вышеупомянутых пакетника, двухполюсного автомата или выключателя нагрузки, и фазоуказателем коснитесь к каждому из проводов. Если выполнена правильно, он загорится при контакте с тем проводником, что должен идти от распределительной коробки. Если же фазоуказатель не горит при контакте ни с одним проводом, значит, здесь размыкалась нулевая жила, и разводку придется переделывать.
Правильная установка выключателя
По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.
О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.
Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.
Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.
При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.
Следующая фото-подборка представляет процесс подключения наглядно:
Галерея изображенийФото из Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя Шаг 1: Схема с выключателем на 2 клавишиШаг 2: Распаечная коробка для подключения лампШаг 3: Группы проводов в распаечной коробкеШаг 4: Соединение нолей в распаечной коробкеШаг 5: Соединение фазной жилы с выключателемШаг 6: Установка крышки распаечной коробкиШаг 7: Проверка подключения лампочекШаг 8: Включение двух ламп двумя клавишами
Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.
Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.
Сейчас читают
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Конструктивное исполнение переключателей
Поскольку различные электрические схемы освещения могут иметь разное количество управляемых из одной точки светильников, то и переключателей должно быть соответствующее количество. Чтобы не увеличивать чрезмерно количество монтируемых отдельных приборов, промышленность выпускает несколько разновидностей переключателей.
Проходные выключатели могут быть трех типов:
- однокнопочные — имеют три клеммы;
- двухкнопочные — пятиклеммная конфигурация;
- трехкнопочные — более сложная конструкция, которая может немного отличаться в разных моделях, но с помощью прилагаемой к изделию блок-схемы с ней не трудно разобраться.
Каждый из этих типов рассчитан соответственно на подключение одной, двух или трех групп осветительных приборов. То есть двухклавишный переключатель по функционалу равен двум одноклавишным, а трехклавишный — трем.
Помимо обычной механической конструкции с кнопками или клавишами, промышленностью выпускаются модели с сенсорными выключателями.
Для обеспечения работы проходной конструкции необходимо подключать не два провода, как в стандартном выключателе, а на один больше — это обусловлено необходимостью задействовать две электрические сети одновременно. То есть однокнопочный переключатель коммутируется тремя проводами.
Эти две сети идентичны между собой, в середине схемы располагается светильник (или несколько), а на концах — переключатели. Когда положение проходных выключателей одинаково — свет включен, когда различно — выключен.
Есть возможность организовать управление источником света с трех точек, для чего необходимо внести в схему дополнительный перекрестный выключатель (при необходимости большего числа контрольных точек увеличивается и число перекрестных выключателей).
