Электропроводка в доме своими руками

Оглавление

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект

Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет

Монтаж электропроводки в деревянном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.

Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.

При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

при монтаже электропроводки в новостройке «с нуля»;
при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

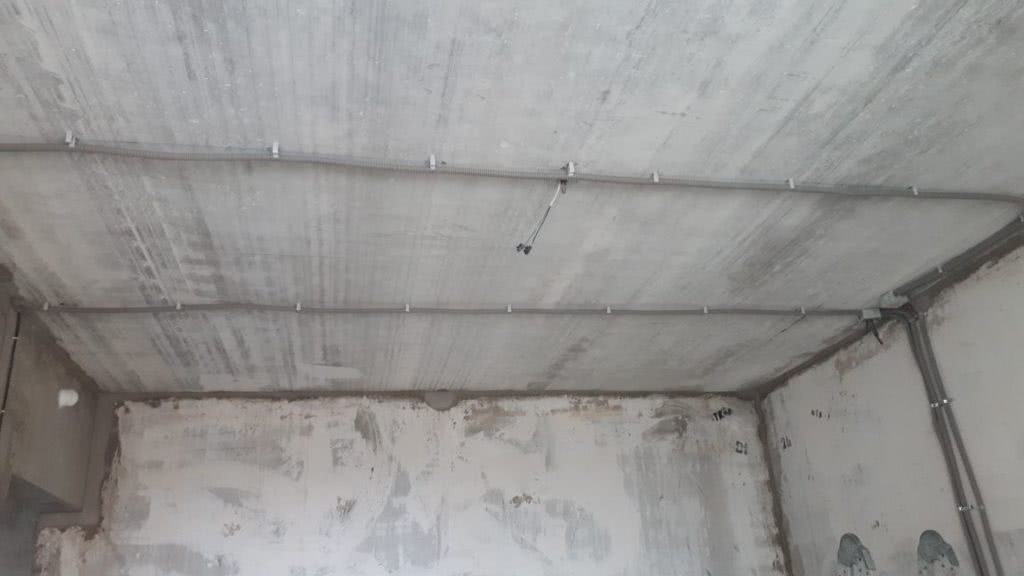

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

Сколько мне потребуется провода

Буду менять электропроводку в 2-х комнатной квартире, подскажите сколько гадо метров провода (17 точек) Миша Михаил, вопрос сложный, т.к. никто здесь не видит схемы вашей электропроводки. Лично у меня на двушку 60м2 хватило две бабины по 130метров (одна на розетки 3х2,5 (15 штук), другая на свет 3х1,5), плюс 20 метров кабеля на плиту 3х4, телевизионного около 50 метров (делал розетки в каждую комнату и кухню), интернет совсем чуть-чуть, т.к. розетку сделал в коридоре под роутер. А вообще все зависит от удаления распредщитка до распредкоробки и каждой точки. Прикините на глаз и возьмите с запасом.

четко сказать без плана нельзя, но у меня на 42м2, ушло 220 метров.

так много понадобилось, т.к. максимально пытался разделить нагрузку. 1 кабель + ДИФавт. это Стиралка, 2. ДИФавт – посудомойка, 3. ДИФавт – элетроплита, а далее просто автоматы – 4, все жилые разетки, 5. Освещение 6. СВЧ+ кухонные разетки. После этого в щитке конечно нагруженно, но зато можно занально отключить поврежденную часть. А поденьгам все это вышло около 10т.р.

Купите для начала 100 м 3* 1.5 мм и 100 3*2 .5 мм..Если не хватит- электрик точно посчитает остаток.Я всегда так делаю- никаких не использованных остатков не остается

если шесть групп, то порядка 70 метров.

Надо мерять. Я думаю не меньше 50 м. Купите для начала 50 м. медного провода 2,5 квадрата. А потом докупите. За 1 день точно все сделать не успеете.

Это понять можно только в квартире

Идеальный вариант -вызвать мастера на место проведения работ и он Вам все посчитает.

можно уложиться в 10м если все точки рядом. возьмите рулетку и померьте, как можно ответить на такой вопрос не зная где находятся эти точки.

если полностью то приблизительно 150 метров.

Это смотря как разводить. Можно по бедности все развести одним провод 3*2,5,овесив на него и свет и розетки( кроме электроплиты и ванной).Но я за такую работу даже не берусь.Если по-нормальному, то надо разбивать на группы.Например, розетки зала- автомат 16а, розетки кухни- автомат 16а, розетки спальни- автомат 16 А, электроплита кухни- кабель 3*6 кв.мм автомат 32А, раздельно по кабелю- свет зала, кухни,спальни по 10А, Отдельный кабель на УЗО- розетки ванной 3*2,5.Может быть еще кондиционер- отдельный кабель 3*2,5( или 3*4 ).Еже телевидение( на 3 телевизора метров 70 хватит), интернет- метров 50.Итого- силового 3*1,5 не менее 150 метров,3*2,5 чуть меньше около 130 м, 3*6- метров 30( электроплита), от вводного от щита до вашего щита- 3*6 кв.мм- от удаленности около 30м.А вообще договоритесь с продавцом что лишний кабель он примет и смело берите по 150 м.первого, второго и 3*6 100 метров. Лишнее сдадите( если электрики честные).

Всё зависит от схемы подсоединений! А так на глаз примерно 100 метров.

100-300 метров. Помогло?

Ну Вы Миша даете! Вы бы еще спросили сколько саморезов уйдет на 17 точек. ))) Никто Вам правильно не ответит. Опишите подробнее. Во-первых что Вы называете точками, во-вторых площадь квартиры очень поможет в расчетах. В идеале опишите что задумали в каждом помещении, какие электрические приборы и где будут установлены, какое освещение запланировали и что еще появится в Вашей квартире в будущем (кондиционер, бойлер, кухонная техника, обогреватель на балконе, теплые полы и т.д.) Электрика – очень серьезное дело. Обратитесь к профессионалу. Электрики в интернете для этого и сидят. У меня и более 500м на двушку уходило))) И не забудьте автоматы поменять.

на 50м2 70м типа ВВГнг ls не ошибетесь

Это не главный вопрос, но лучше не экономить..

Где то около 150 метров на разеточные группы и 100 на освещение. Но опять таки все зависит от того сколько групп вам необходимо. Необходимо учитывать,что отдельный кабель идет на стиральную машинку, микроволновую печь, водонагревательные приборы.Также плита. Ну и вводной кабель с основного щита на распределительный. Звоните поможем!

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Расположение и установка крупных бытовых приборов и мебели

На начальном этапе при составлении схемы планировки помещения необходимо обратить свое внимание на особенности планировки помещения, грамотно распределить ориентировочное место положение мебели и необходимых электрических приборов

Все должно быть расположено компактно и легко доступно, при этом не допустимо загромождение мест, где будут располагаться электрофурнитуры, так как туда должен быть свободный и открытый доступ для выключателей.

Итак, сперва понадобится составить план с указанием и нанесением туда всех оконных и дверных проемов, это необходимо сделать для того, чтобы можно было предварительно рассчитать необходимое количество проводки, фурнитуры и прочего.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Прокладывание провода

От щита распределения электропитания прокладываются кабели:

на группу розеточного типа — медные кабели сечением 2,5 кв.мм;
на группу осветительного типа — медные кабели сечением 1,5 кв.мм.

Прокладывание кабеля должно сопровождаться упаковкой его в специальный защитный гофрированный рукав. Он позволит защитить квартиру в случае пожара.

Каждый провод должен вести к специальной коробке распределения, которая устанавливается в каждой комнате отдельно. Можно и не устанавливать коробки в каждом помещении, но это приведет к большим сложностям при устранении неполадок работы всей электрической проводки.

При распределении провода электропроводки соединяются между собой специальными соединительными клемами.

Эти компоненты обеспечивают качественный контакт и не допускают нагрева узлов системы.
Все коробки распределения соединяются в единую схему электропроводки между собой в строгой очередности друг за другом.

Не стоит забывать, что все провода имеют международную маркировку, которая обусловлена следующим распределением цветов:

Нулевой провод всегда имеет синий цвет
Фазный провод всегда имеет красный цвет
Заземление желто—зеленый

Как составить план электрической проводки

Практически каждая сфера деятельности для качественного и правильного функционирования требует тщательной проработки и составления плана. Процесс электрической проводки тому не исключение. Именно по этой причине для того, чтобы проводка в доме своими руками прошла гладко, без нарушений норм безопасности, необходимо составлять соответствующий план.

Для осуществления правильной и безопасной работы оборудования электрическую разводку следует осуществлять, придерживаясь следующих правил:

подключение каждого вида оборудования осуществляется отдельно. То есть розетки, выключатели, лампы проводятся через отдельные линии электрического питания. Это осуществляется для того, чтобы при выходе из строя, к примеру, розетки в комнате, работали выключатели и так далее;
раздельная электрическая разводка приводит к небольшой потребляемой мощности, а соответственно и меньшему сечению используемого кабеля

Такой подход помогает экономить не только на последующих ремонтах, но и на стоимости прокладки кабеля;
во время проведения электрической проводки в квартире особое внимание следует уделить ванной комнате, которая имеет повышенную влажность. Следует отметить, что квалифицированный электрик всегда рекомендует устанавливать для такого рода помещений отдельные устройства защитного отключения, которые при определённых условиях будут обесточивать помещение.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
Вторым размещается электросчетчик.
Затем ставится общий автомат защиты.
Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Электропроводка в частном доме своими руками
