Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

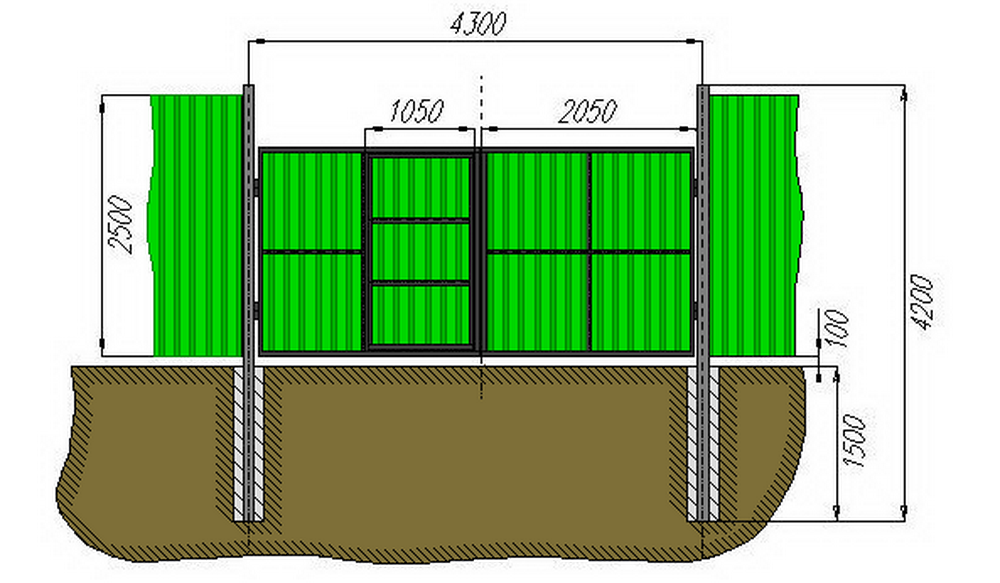

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

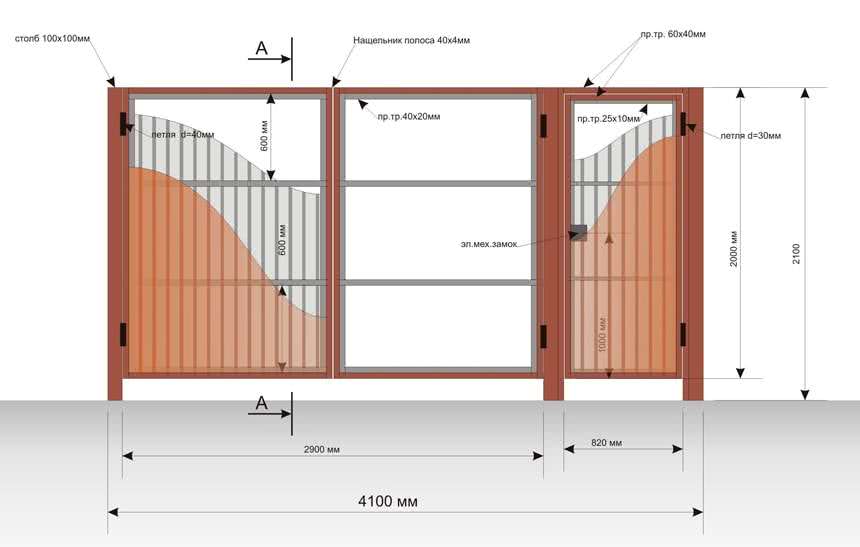

За основу берется чертеж с интернета и дорабатывается под свои параметры

Делаем откатные ворота

откатные ворота

Такие ворота очень практичны и отличаются высокой износостойкостью, они могут обшиваться и декорироваться любым материалом (как и в варианте с распашными). Конечно, стоимость материалов будет выше, но такая конструкция более удобна. Для откатных ворот требуется дополнительное место сбоку (1/2 размера ворот), оно служит для монтажа роликов и определяет путь направляющей.

Правильно подобранная фурнитура – это только первый шаг к добротным воротам. Чтобы конструкция служила долгие годы, необходимо основательно подготовиться: рассчитать вес, выбрать качественный материал и сделать хорошую закладку.

Основные этапы работ:

1. Подготовка чертежа, просчет веса готового изделия.
2. Установка опорных столбов.
3. Выбор материала для устройства каркаса и фундамента.
4. Приобретение фурнитуры (хорошая фурнитура должна выдерживать вес ворот).
5. Разметка и нарезка металла.
6. Сварка конструкции.
7. Установка откатной фурнитуры и каркаса.
8. Покраска.
9. Обшивка и декорирование каркаса.
10. Установка автоматики (если планируется монтаж автоматики, предварительно необходимо провести электропроводку).

подготовить фундамент

Движение откатного механизма происходит благодаря приваренной снизу каркаса направляющей, которая движется по роликовым кареткам. Каретки должны быть прочно закреплены на фундаменте. Они находятся внутри направляющей, поэтому все элементы фурнитуры защищены от попадания грязи, снега или дождя. Также это значительно продлевает срок службы механизма.

При желании в откатных воротах можно сделать калитку. Она должна быть запланирована еще на этапе чертежа.

Как было сказано выше, для обшивки и декора может использоваться любой материал, но следует помнить, что декорирование объемными коваными элементами может усложнить или даже сделать невозможной эксплуатацию таких ворот.

Заливка фундамента

Под швеллер (направляющую) необходимо залить бетонную стяжку. Она может быть сплошной или состоять из нескольких столбов. Второй вариант – более удобный и экономичный. Для начала необходимо вырыть котлован для сплошного фундамента или несколько отдельных ям для основы, состоящей из нескольких столбов.

Это интересно: красивые ворота для частного дома.

Дальше ямы необходимо засыпать песчано-щебневой подушкой. Сначала добавляется 10 см щебня, а после — 10 см песка. В ямы монтируют арматуру и заливают бетоном по уровень земли. Если нужно фундамент немного поднять, то делается опалубка и заливается необходимый уровень в неё. Перед тем как приступать к работе по обустройству фундамента, необходимо точно измерить и определить место под котлован. Для этого можно использовать схемы и эскизы.

Сверху в бетон вставляется швеллер (пока раствор ещё не застыл) полками вниз. Время застывания — около 1-2 недель, но ворота можно устанавливать, спустя месяц после заливки фундамента.

Специально для вас:

Как сделать подъемно-поворотные ворота своими руками

Как сделать автоматические ворота своими руками

Установка деревянных ворот с калиткой

Как сделать раздвижные ворота своими руками

Достоинства простых кованых ворот и виды металлических изделий

Чертеж и схема установки откатных ворот

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное
